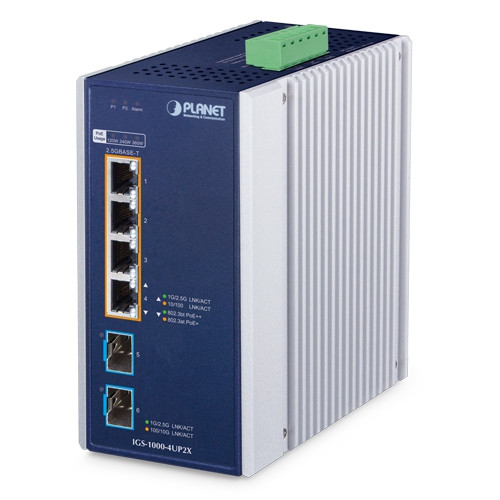

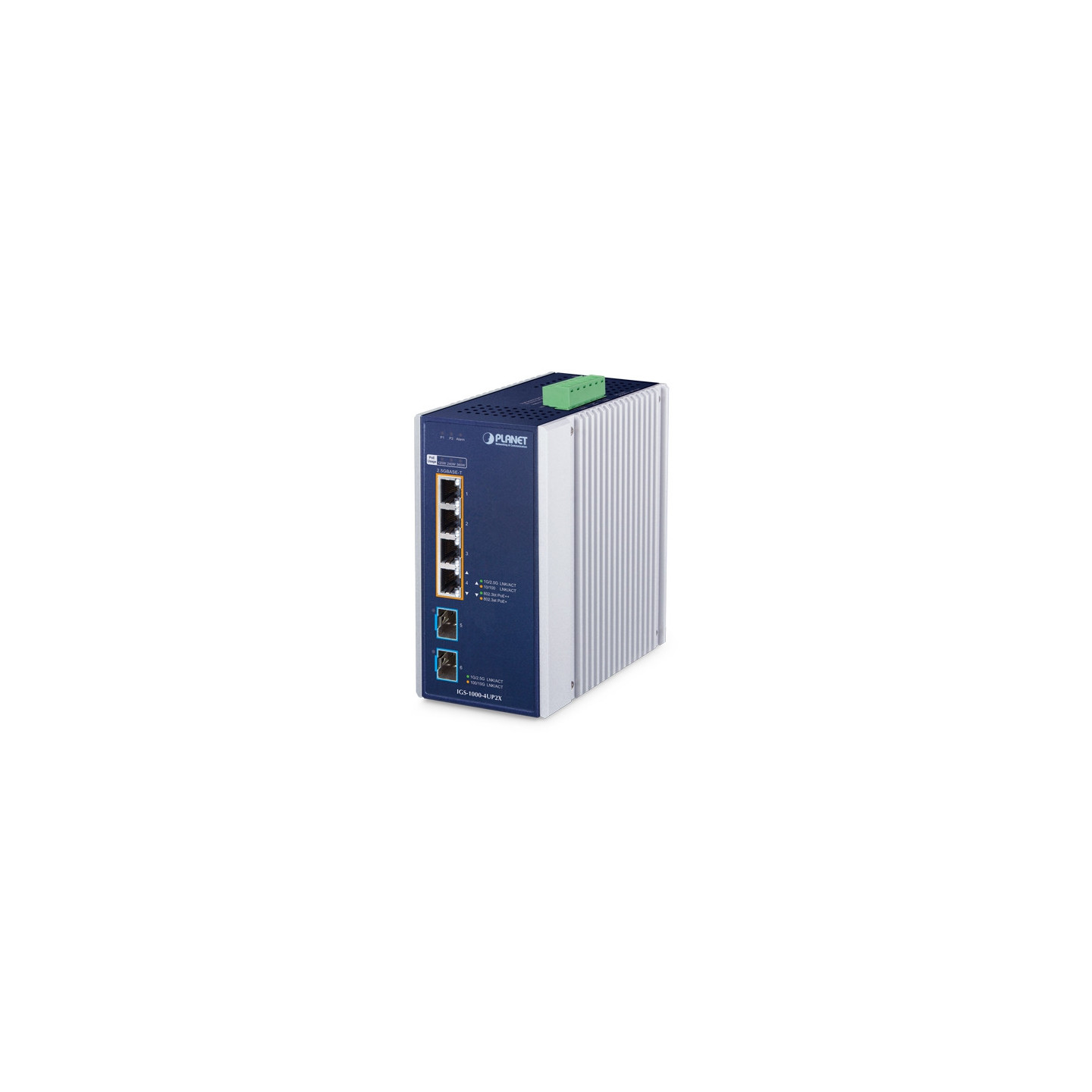

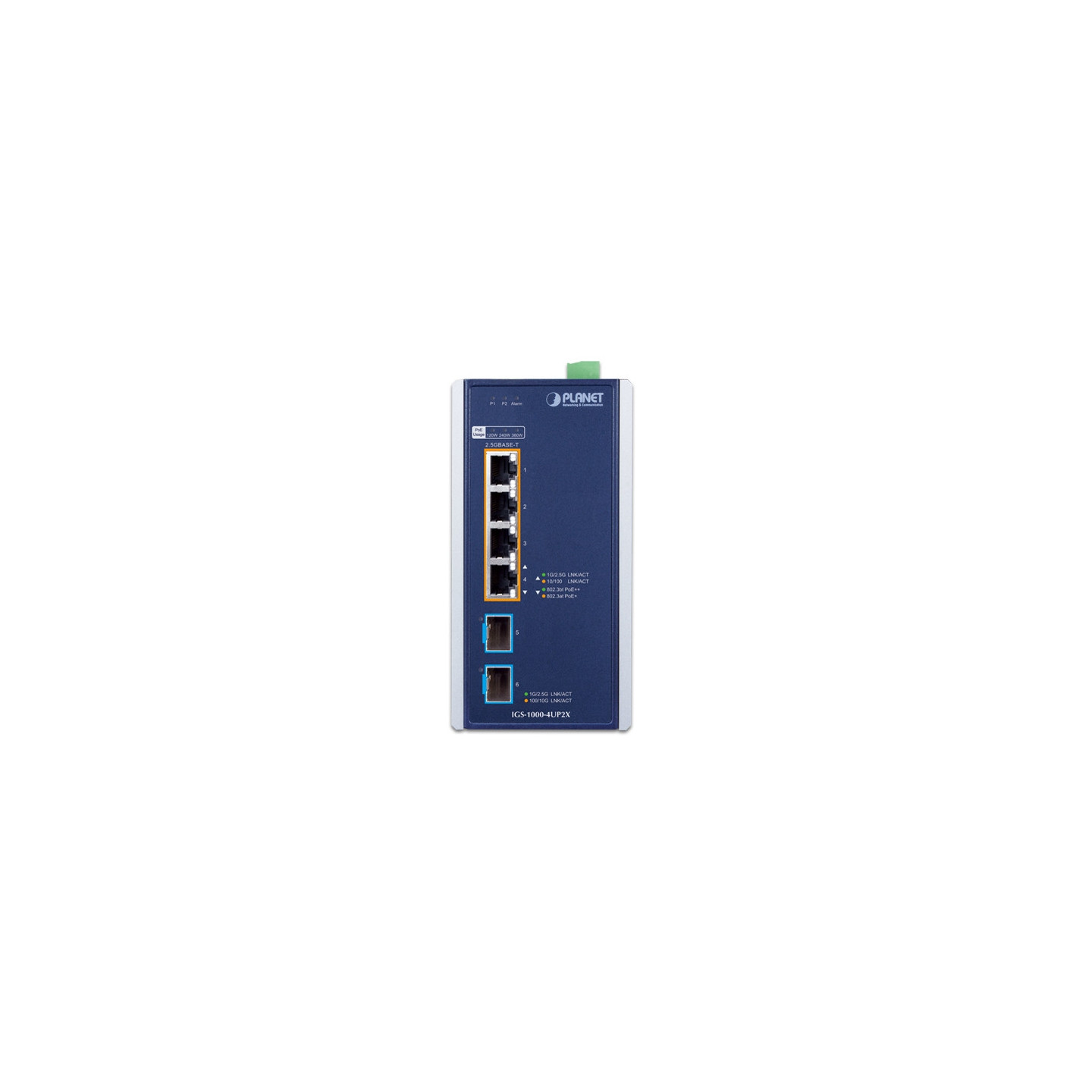

PLANET IGS-1000-4UP2X

Especificaciones de hardware

Puertos de cobre 4 puertos 10/100/1000/2500BASET

RJ45 auto-MDI/MDI-X

Tragamonedas SFP+ 2 interfaces SFP+ 10GBASE-X (puertos 5 a 6)

compatibles con versiones anteriores de transceptores SFP 100BASE-FX, 1000BASE-X y 2500BASE-X

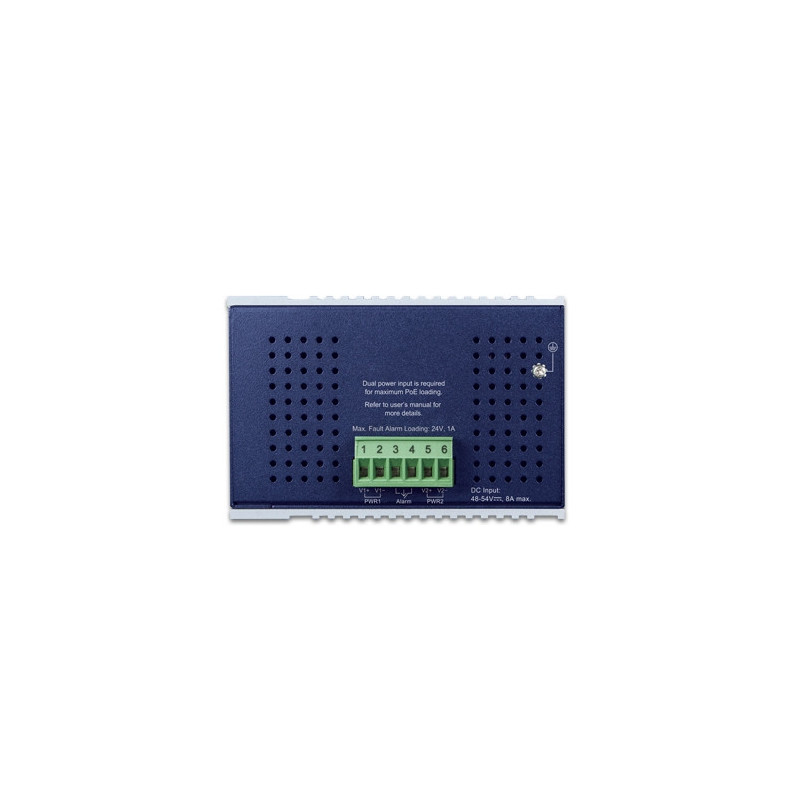

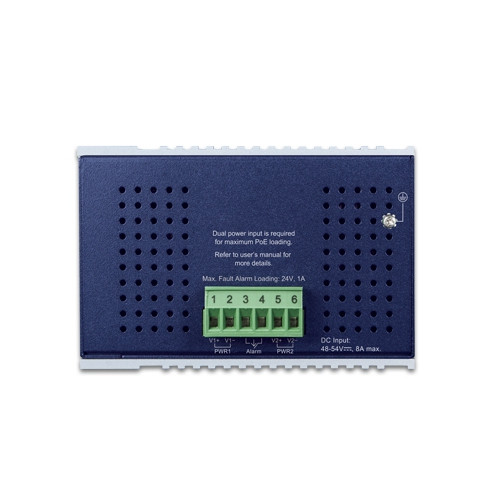

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1

Pin 3/4 para alarma

de falla Pin 5/6 para Power 2

Requisitos de alimentación 48 ~ 54 V CC, 8 A máx.

Alimentación redundante con protección de polaridad inversa

Consumo de energía Máx. 4,86 vatios/16,6 BTU (sistema encendido)

Máx. 372 vatios/1268,5 BTU (Ethernet + PoE a plena carga)

Dimensiones (ancho x fondo x alto) 76,8 x 107,3 x 152 mm

Peso 1018g

Recinto Carcasa de aluminio IP30

Instalación Kit de carril DIN y kit de montaje en pared

Protección contra descargas electrostáticas Descarga

del espacio de aire de ±8KV ±Descarga de contacto de 4KV

Inmunidad a sobretensiones ±5KV

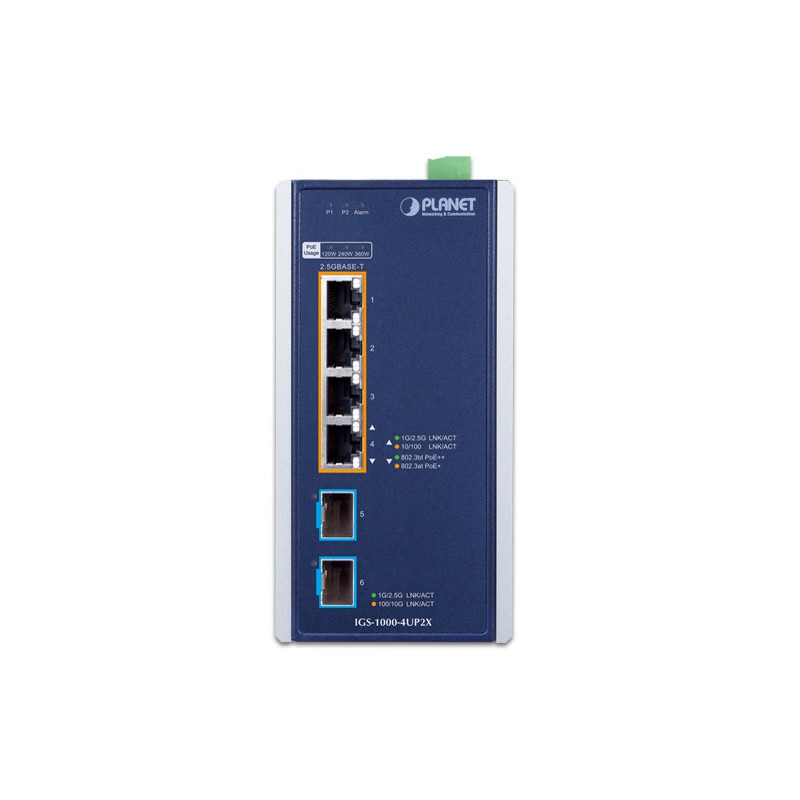

Indicadores LED Sistema:

P1, P2 (verde), alarma roja)

10/100/1000/2500BASE-T Puertos RJ45 (puertos 1 a 4):

1000/2500Mbps LNK/ACT (verde)

10/100Mbps LNK/ACT (ámbar)

802.3bt PoE en uso (verde)

802.3at PoE en uso (ámbar)

100/1G/2,5G/10 Gbps Puertos SFP+ ( Puertos 5 a 6):

1G/2.5G LNK/ACT (verde)

100/10G LNK/ACT (ámbar)

Uso de PoE:

120 W, 240 W, 360 W (ámbar)

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 60 Gbps

Rendimiento (paquete por segundo) 44.462Mpps@64bytes

Tabla de direcciones Entradas 4K

Memoria intermedia Memoria intermedia en chip de 8 millones de bits

Bastidor Jumbo 12Kbytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ PSE

IEEE 802.3at PoE+ PSE

Tipo de fuente de alimentación PoE 802.3bt, Tramo final + Tramo medio

Salida de alimentación PoE 95 vatios máx.

Asignación de pines de alimentación Tramo final + Tramo medio: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Presupuesto de energía PoE (máx.) Entrada de alimentación única: 240 W máximo

Entrada de alimentación dual: 360 W máximo

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de las normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ae 10 Gigabit Ethernet

IEEE 802.3x Full-Duplex Control

de flujo IEEE 802.3bt Alimentación a través de Ethernet Plus Plus PSE

IEEE 802.3at Alimentación a través de Ethernet Plus PSE

IEEE 802.3af Alimentación a través de Ethernet Plus

IEEE 802.3az Ethernet

de eficiencia energética Clase de servicio

IEEE 802.1p IEEE 802.3bz 2.5GBASE-T

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 90% (sin condensación)
