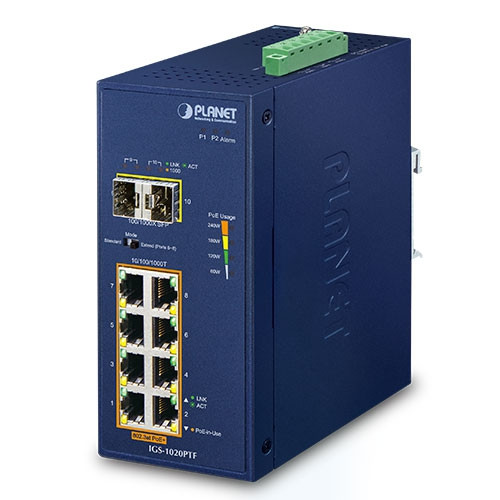

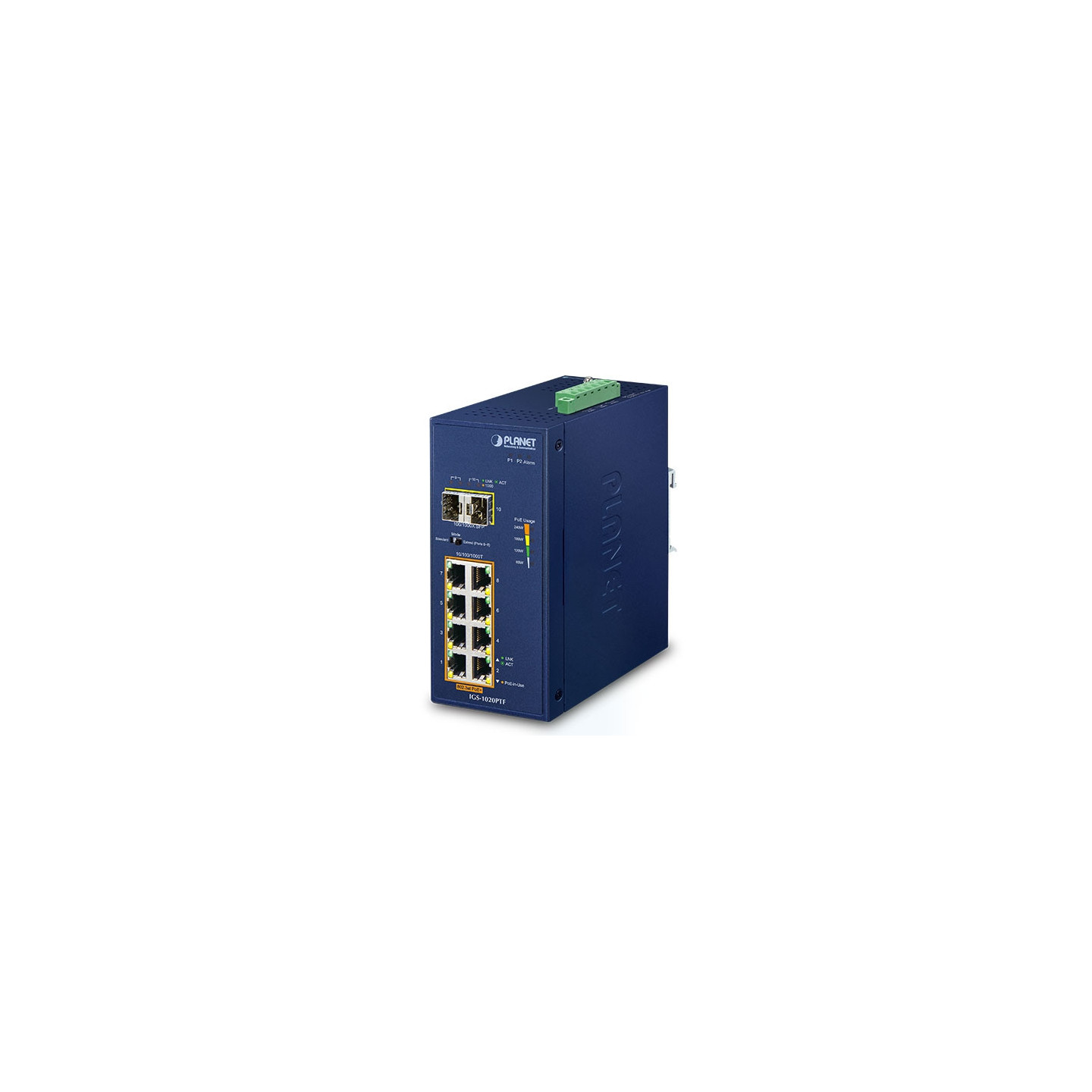

PLANET IGS-1020PTF

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASET RJ45 auto-MDI/MDI-X

Puertos de inyector PoE 8 puertos con función de inyector PoE+ 802.3at (puertos 1 a 8)

Tragamonedas SFP 2 interfaces 1000BASE-SX/LX/BX SFP (puertos 9 a 10)

compatibles con 100BASE-FX SFP

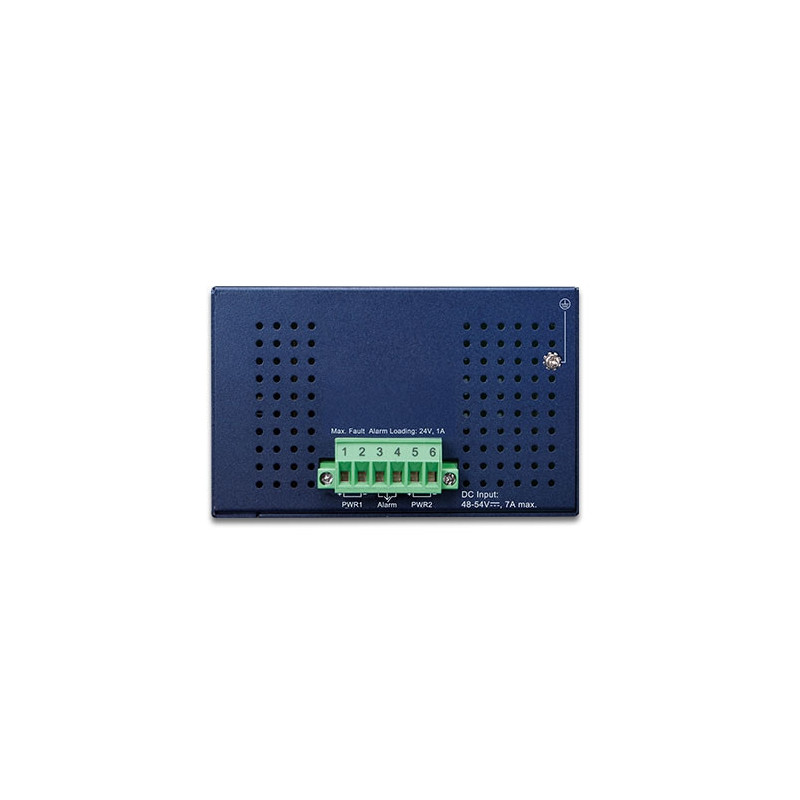

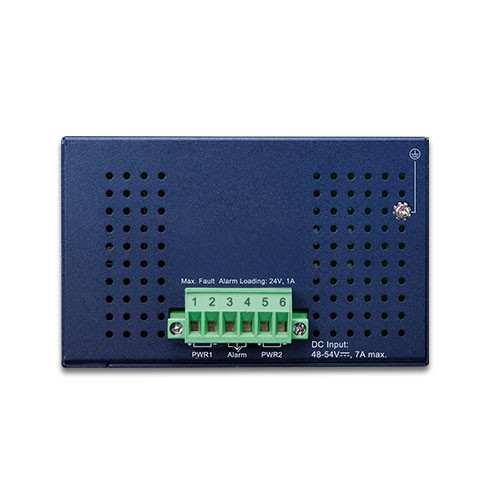

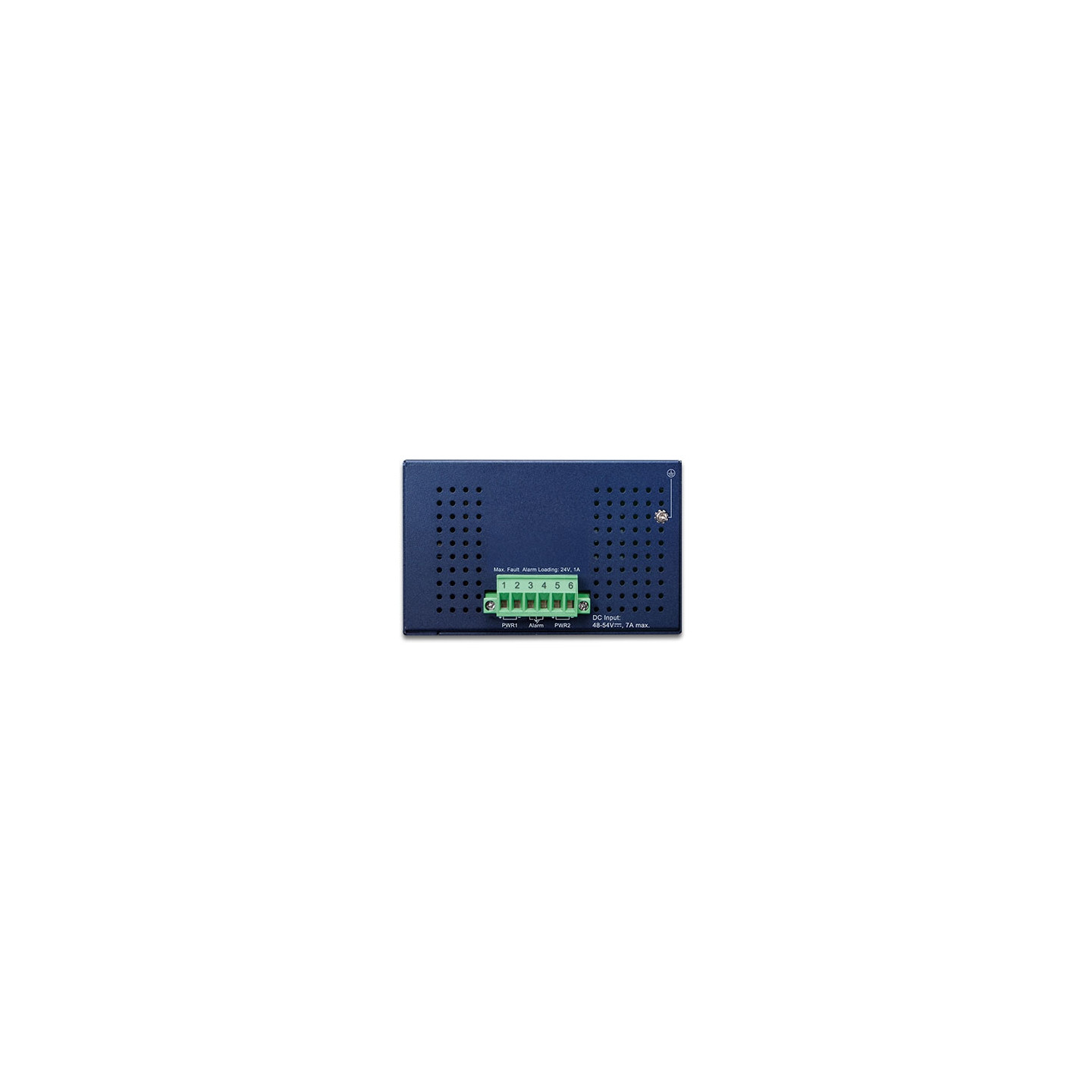

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2

Interruptor DIP Modo Estándar/Extendido (modo Extendido solo para los puertos 5 a 8)

Requisitos de alimentación 48 ~ 54 V CC, 7 A (máx.)

Consumo de energía Máx. 5,6 vatios/19BTU@54V entrada de CC (sistema)

Máx. 7,28 vatios/24BTU@54V entrada de CC (Ethernet a plena carga)

Máx. 265,1 vatios/904BTU@54V entrada de CC (Ethernet + PoE a plena carga)

Dimensiones (ancho x fondo x alto) 66 x 107 x 152 mm

Peso 837 g

Recinto Carcasa metálica IP30

Instalación Carril DIN/ montaje en pared/montaje en pared lateral

Protección contra descargas electrostáticas 6KV

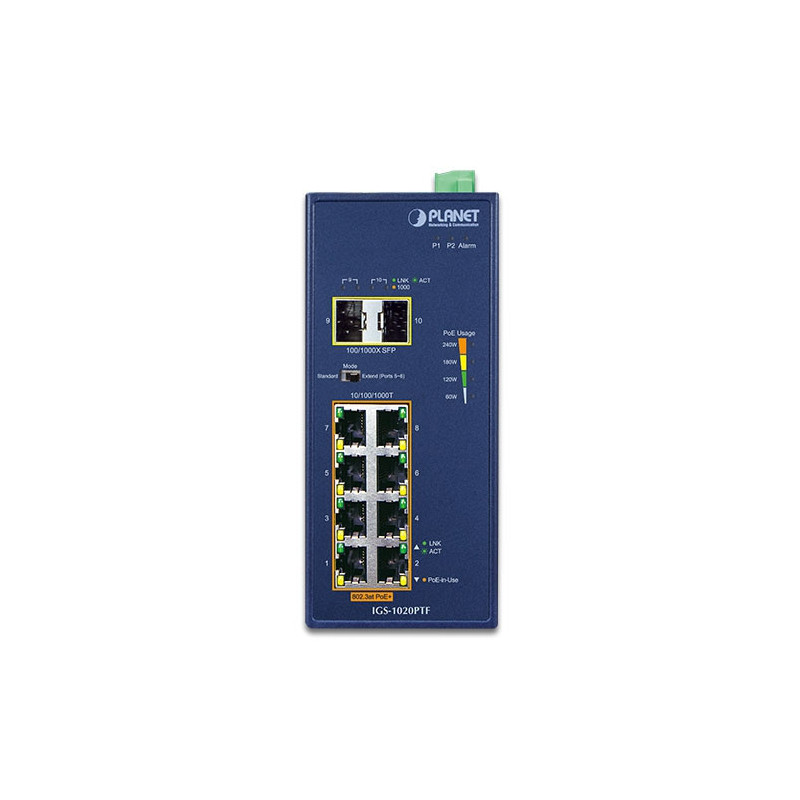

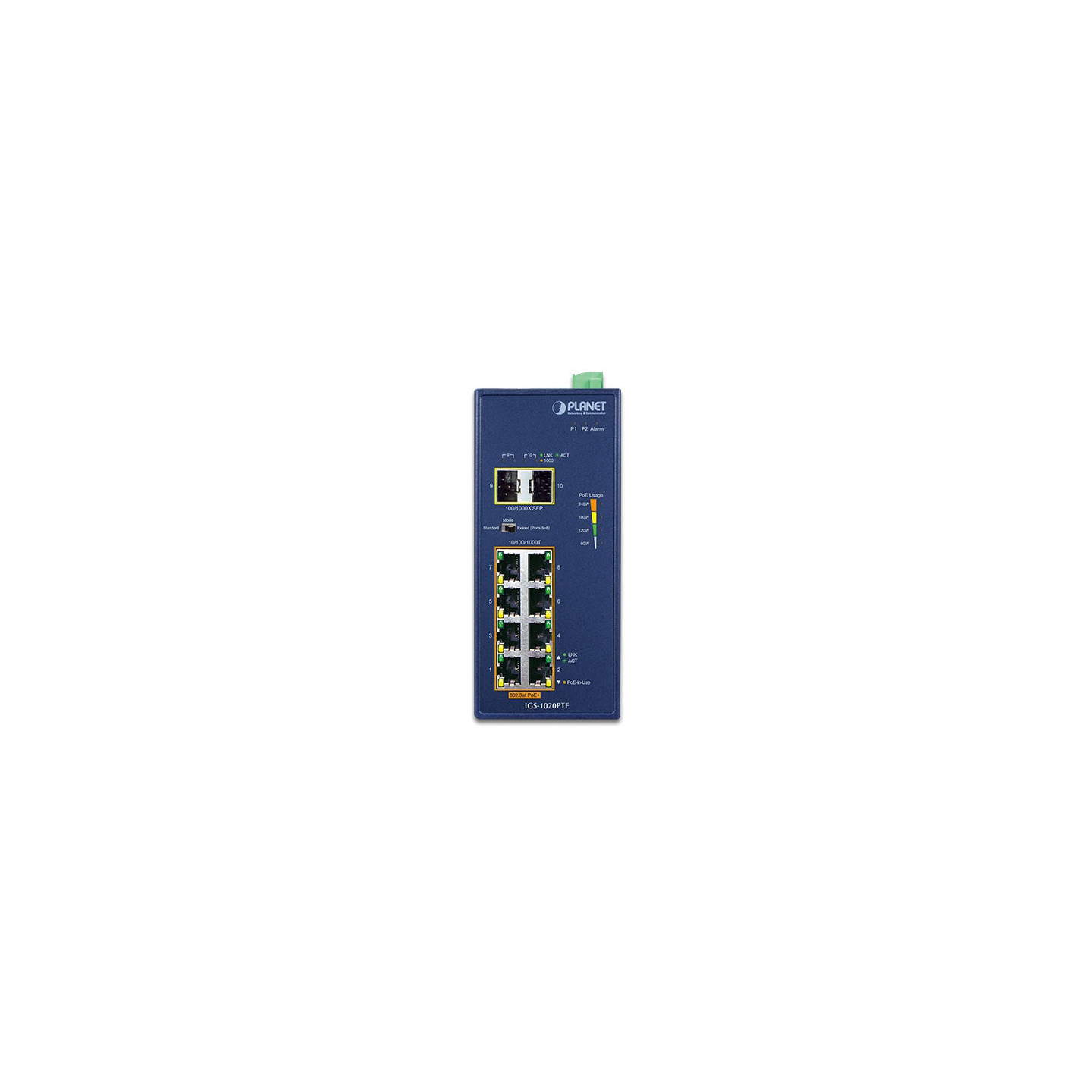

Indicadores LED 3 x LED para el sistema y la alimentación:

Verde: Alimentación de CC 1

Verde: Alimentación de CC 2

Rojo: Alarma

de fallo de alimentación 8 x LED para PoE Puerto de cobre (puertos 1 a 8):

Verde: LNK/ACT (10/100/1000Mbps)

Ámbar: PoE en uso

2 x LED para puerto de fibra 100/1000X (puertos 9 a 10):

Verde: LNK/ACT (100/1000Mbps)

Ámbar: 1000Mbps

4 x LED para uso

de PoE Ámbar: 60W, 120W, 180W y 240W

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 20 Gbps

Rendimiento (paquete por segundo) 14.8Mpps@64bytes

Tabla de direcciones 8K entradas

Memoria intermedia Memoria intermedia en chip de 4 millones de bits

Bastidor Jumbo 9Kbytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Asignación de pines de alimentación 1/2 (+), 3/6 (-)

Salida de alimentación PoE Por puerto 48 ~ 54 V CC. Máx. 30 vatios

Presupuesto de energía PoE (máx.) 240 W máximo

Número máx. de PDs@25W de clase 3 8

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3z Gigabit Ethernet sobre fibra óptica

IEEE 802.3az Ethernet de eficiencia energética (EEE)

IEEE 802.3at Alimentación a través de Ethernet más

IEEE 802.3af Alimentación a través de Ethernet

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 85 grados C

Humedad En funcionamiento: 5 ~ 95% (sin condensación)

Almacenamiento: 5 ~ 95% (sin condensación)
