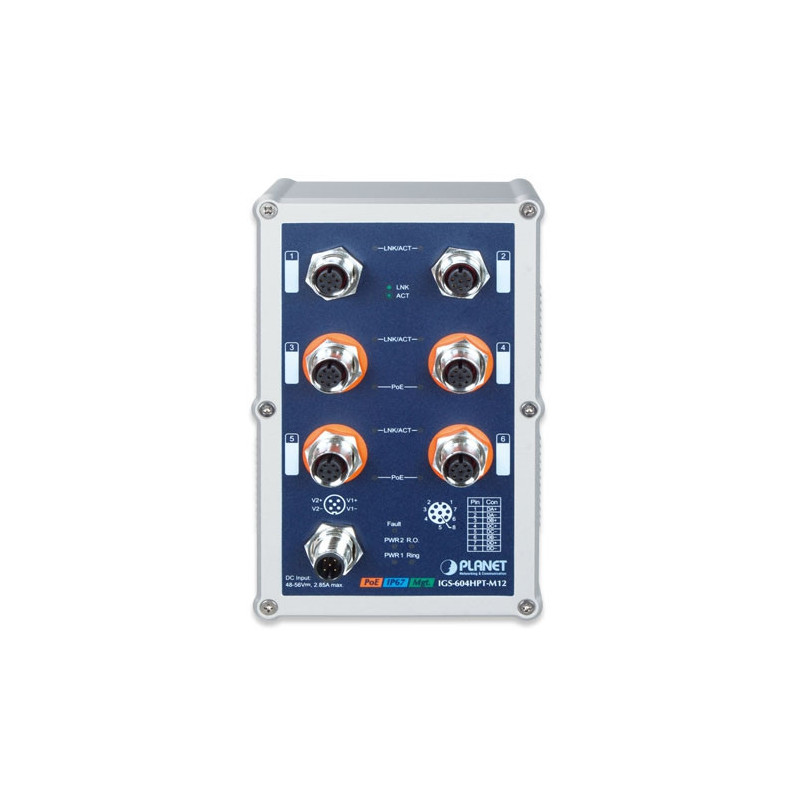

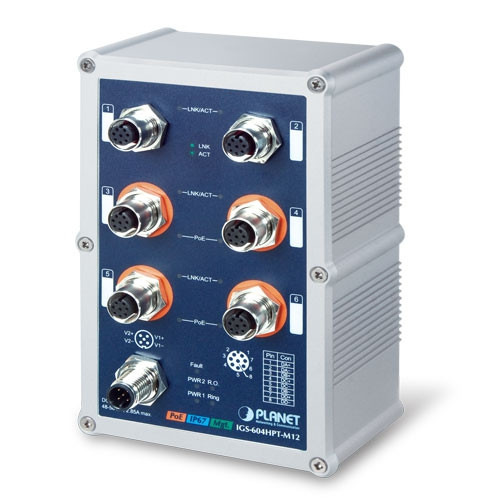

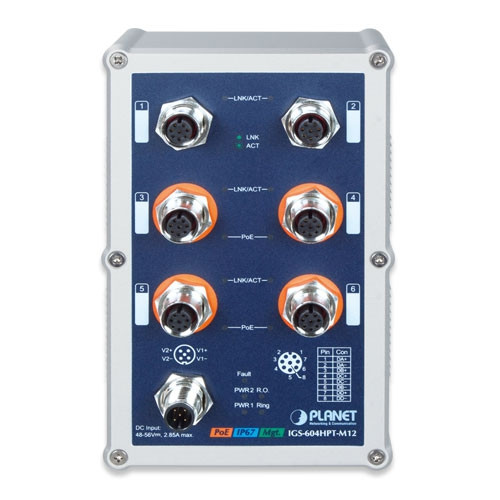

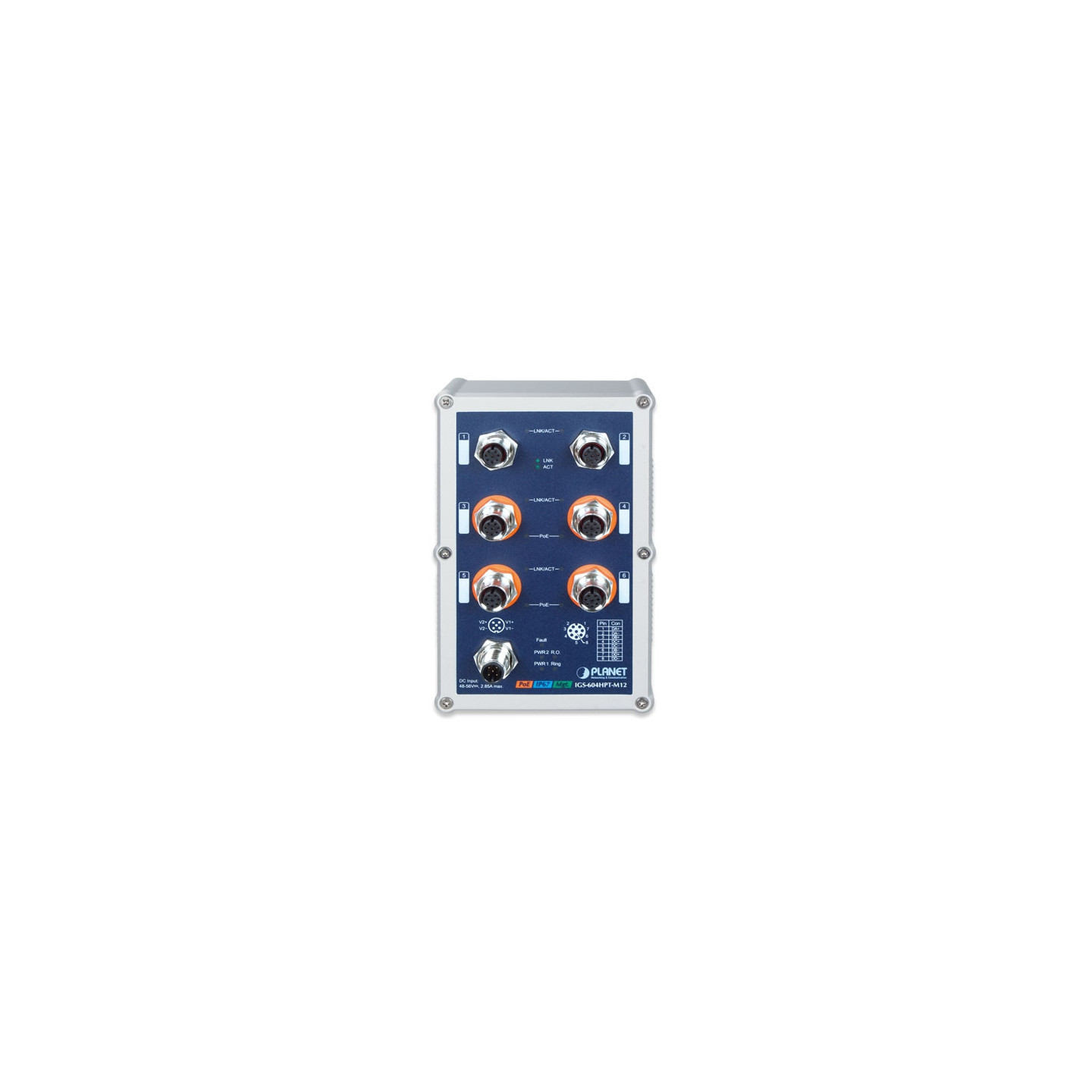

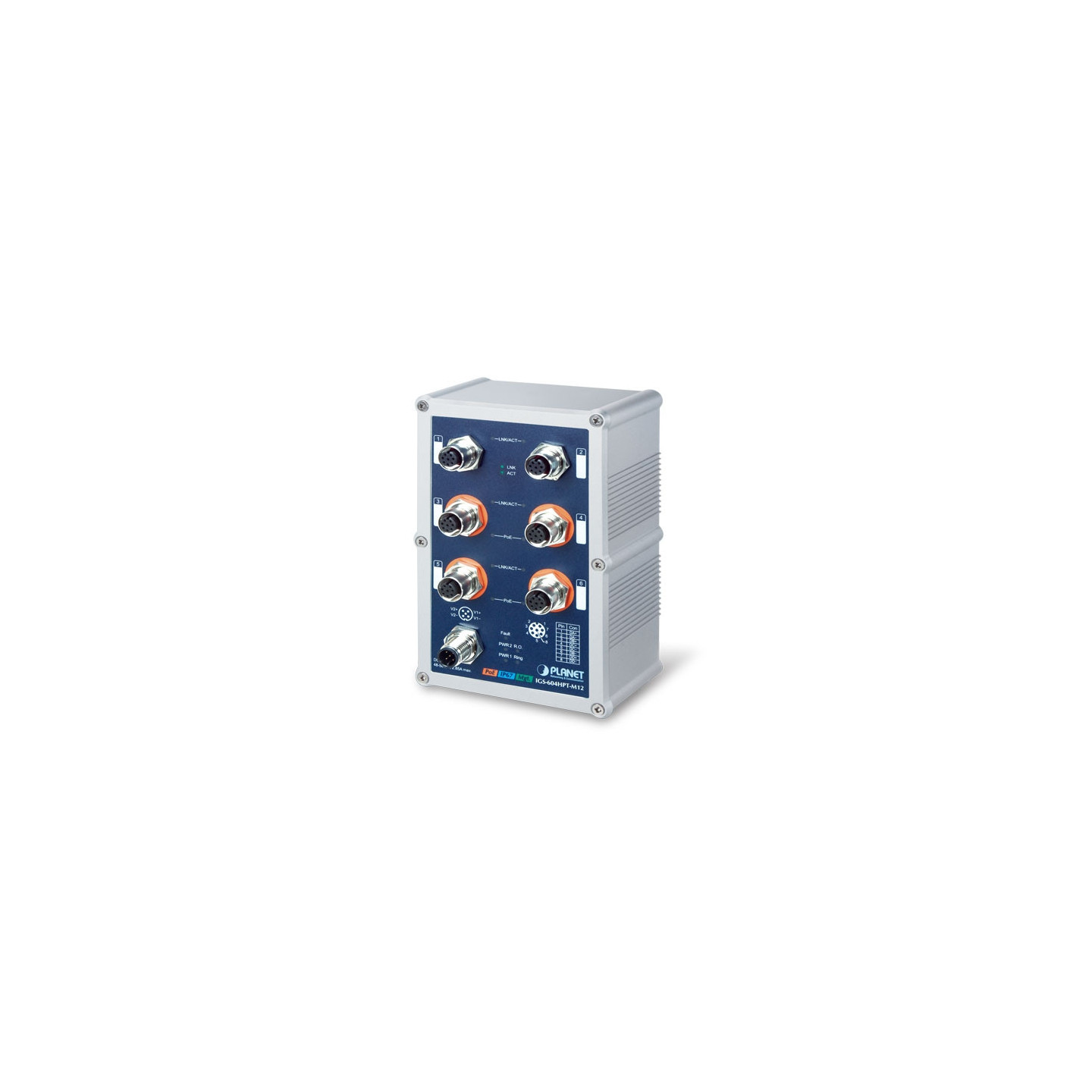

PLANET IGS-604HPT-M12

Especificaciones de hardware

Puertos de cobre 6 x M12, conector hembra con codificación A de 8 pines, puertos 10/100/1000BASE-T auto-MDI/MDI-X

Puerto de inyector PoE 4 puertos con función de inyector PoE 802.3at/af (Puerto-3 a Puerto-6)

Conector de alimentación 1 x M12, conector macho con codificación A de 5 pines

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 12 Gbps/sin bloqueo

Rendimiento 8.9Mpps@64bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4 millones de bits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9K bytes

Dimensiones (ancho x fondo x alto) 103 x 53 x 163 mm

Peso 1069g

Recinto Carcasa de aluminio IP67

Instalación Kit de montaje en pared y kit de carril DIN

LED Sistema:

PWR1 (verde), PWR2 (verde), anillo de falla (rojo)

(verde), ósmosis inversa (verde)

Interfaces RJ45 10/100/1000T (puerto 1 a puerto 2):

LNK/ACT (verde)

Interfaces RJ45 10/100/1000T (puerto 3 a puerto 6):

LNK/ACT (verde)

PoE en uso (naranja))

Consumo de energía Máx. 165,3 vatios/563,7 BTU

Requisitos de alimentación Doble 48~56 V CC (se recomiendan >53 V CC para salida PoE+)

Protección contra descargas electrostáticas 6KV CC

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3af/802.3at PoE/PSE

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Estándar

IEEE 802.3af - Por puerto 48 V ~ 53 V CC (dependiendo de la fuente de

alimentación), máx. 15,4 vatios Estándar

IEEE 802.3at - Por puerto 53 V ~ 56 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 144 vatios máx. (dependiendo de la potencia de entrada)

Capacidad PoE PD @ 7 vatios: 4 unidades

PD @ 15.4 vatios: 4 unidades

PD @ 30.8 vatios: 4 unidades

Funciones de gestión de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación del control de flujo

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática y el estado del troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN

basada en etiquetas 802.1Q Tunelización Q-in-Q VLAN perimetral

privada (PVE)

VLAN basada en MAC VLAN

basada en

protocolo VLAN de voz VLAN

basada en subred IP MVR (registro de VLAN de multidifusión)

Hasta 255 grupos de VLAN, de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal estática

3 grupos con 2 puertos por troncal

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1d Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

QoS Prioridad estricta basada en la clasificación del tráfico y prioridad de 8 niveles WRR

para la conmutación:

- Número

de puerto - Prioridad

802.1p - Etiquetado de VLAN 802.1Q

- Campo DSCP/ToS en el paquete IP

Indagación IGMP Indagación IGMP (v1/v2/v3), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta IGMP

Espionaje MLD Indagación MLD (v1/v2), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta MLD

Lista de control de acceso ACL basada en IP/ACL

basada en MAC Hasta 256 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 100 Kbps ~ 1000 Mbps

Salida: 100 Kbps ~ 1000 Mbps

Funciones de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Administración

Interfaces de administración básicas Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSH/SSL, SNMP v3

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

MIB de alimentación a través de Ethernet LLDP

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Tráfico ferroviario *EN50155

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Control de red

de autenticación de puerto

IEEE 802.1X IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3az EEE (Ethernet de eficiencia energética)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3 RFC 2710 MLD v1

RFC 3810 MLD v2

ITU-T G.8032 ERPS (Conmutación de protección de anillo Ethernet)

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 80 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
