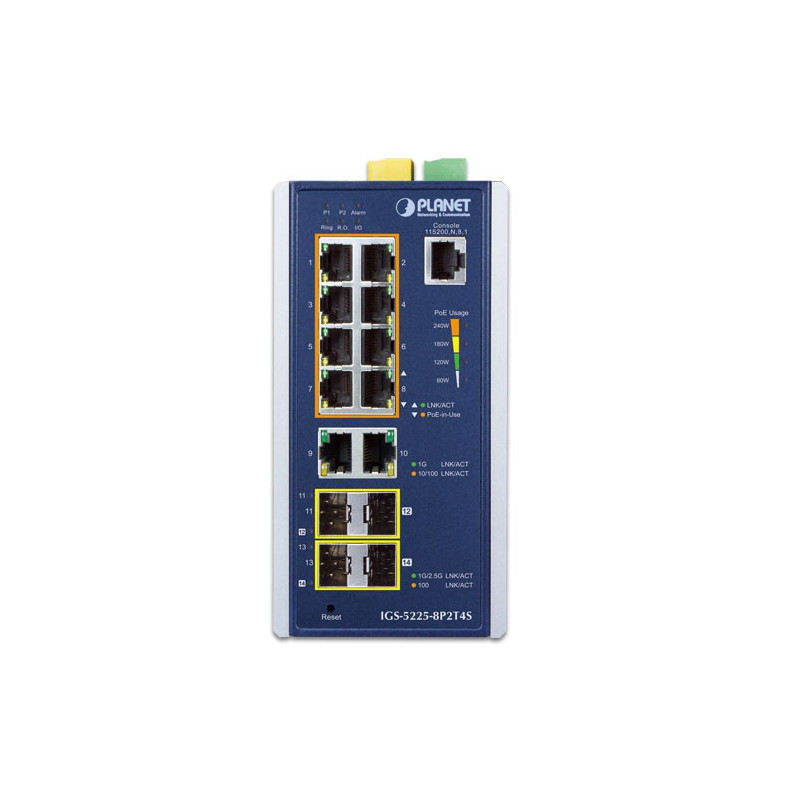

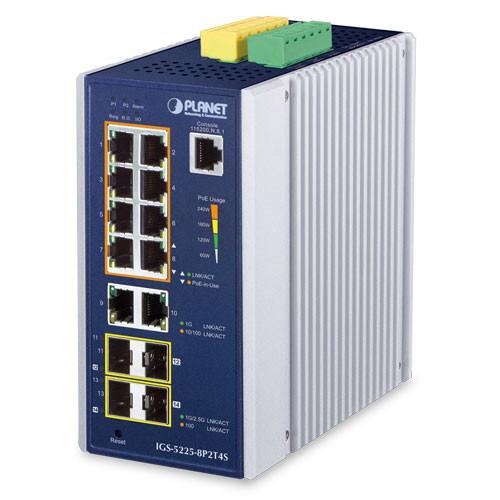

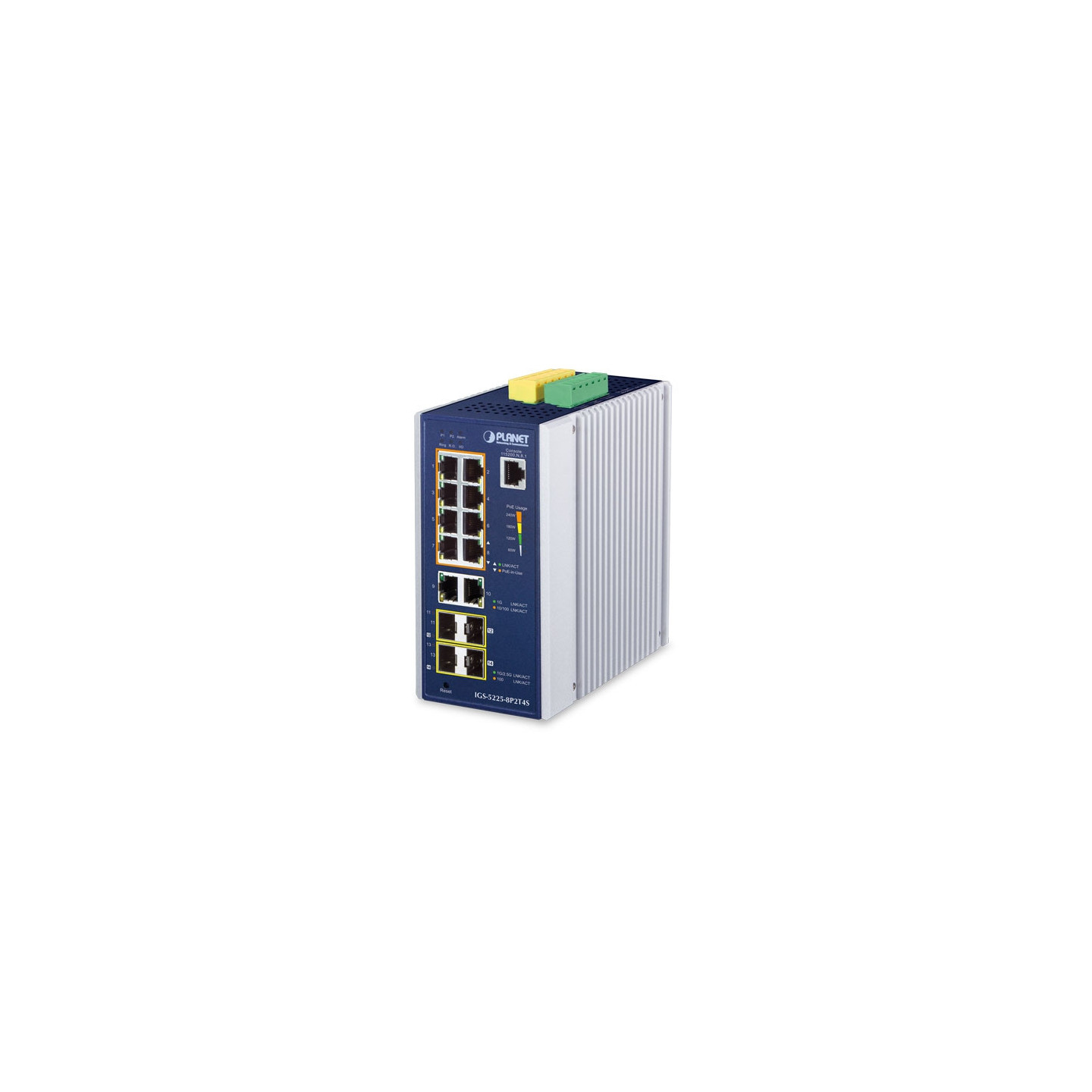

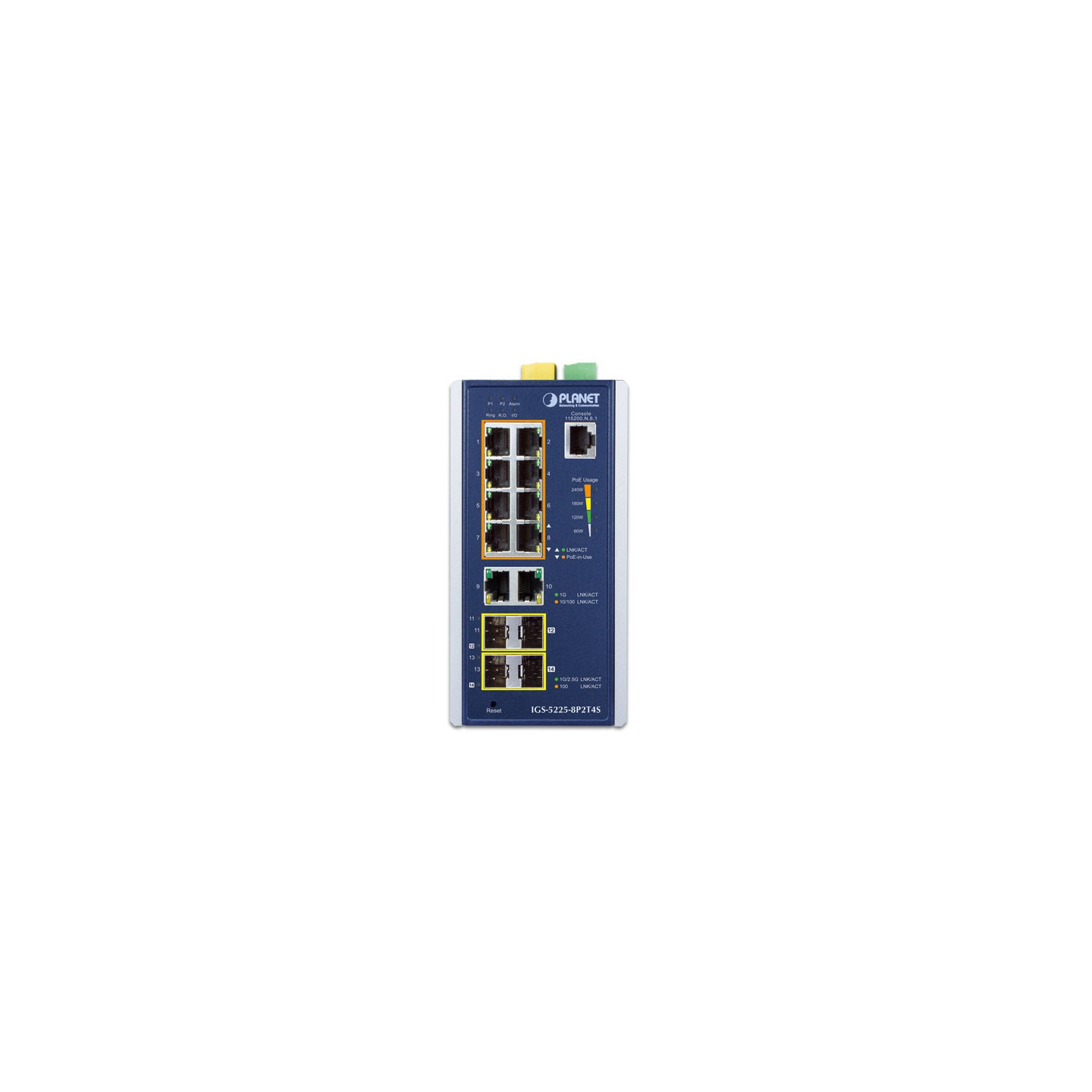

PLANET IGS-5225-8P2T4S

Especificaciones de hardware

Puertos de cobre 10 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X

Puertos de cobrePuertos de fibra SFP 2 interfaces SFP 100/1000BASE-X (puerto-11 y puerto-12)

2 interfaces SFP 100/1000/2500BASE-X (puerto-13 y puerto-14)

Puertos de inyector PoE 8 puertos con función de inyector PoE 802.3at/af con Port-1 a Port-8

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

CARNERO 128MBytes

Memoria flash 64MBytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Protección contra descargas electrostáticas 6KV CC

Recinto Carcasa de aluminio IP30

Instalación Kit de carril DIN y kit de montaje en pared

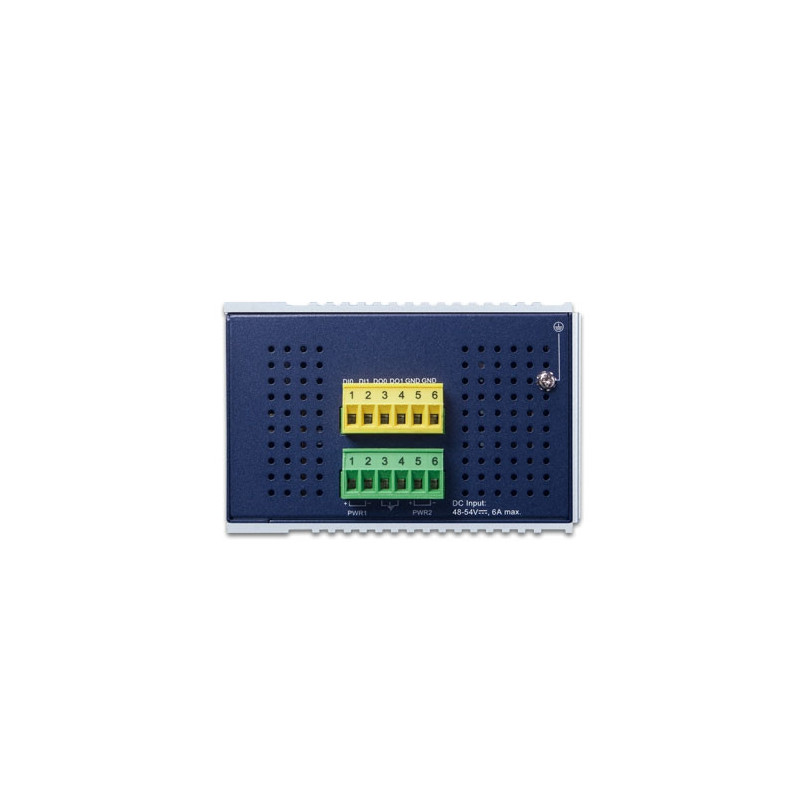

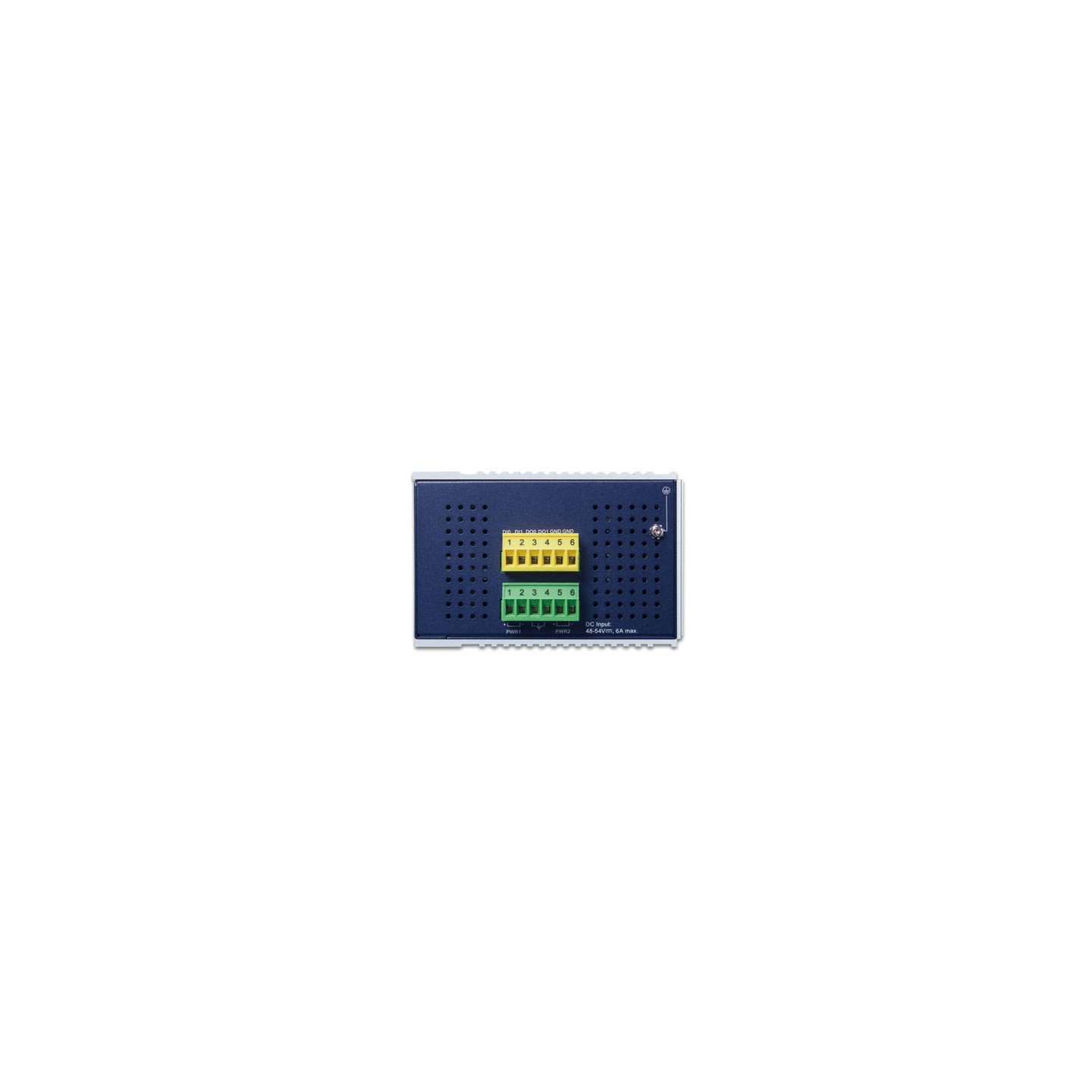

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

Entrada digital 2 entradas digitales (DI)

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital 2 salidas digitales (DO)

Colector abierto a 24VDC, 100mA máx.

Dimensiones (ancho x fondo x alto) 76,8 x 107,3 x 152 mm

Peso 1144g

Requisitos de alimentación Doble 48~54 V CC (se recomiendan >51 V CC para salida PoE+)

Consumo de energía Máx. 6,48 vatios/22 BTU (encendido sin ninguna conexión)

Máx. 261 W/890 BTU (carga completa)

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma (rojo)

Anillo (verde)

Propietario del anillo (verde)

DIDO (rojo)

Por 10/100/1000T Puertos RJ45 PoE+:

PoE en uso (ámbar)

LNK/ACT (verde)

por Puertos RJ45 10/100/1000T:

1000 LNK/ACT (verde)

100 LNK/ACT (ámbar)

por interfaz SFP:

100 LNK/ACT (ámbar)

1G/2.5G LNK/ACT (verde)

Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 34 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 25.30Mpps@ paquete de 64 bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9Kbytes

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3at Power over Ethernet Plus/PSE

Compatible con versiones anteriores de 802.3af Power over Ethernet

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Estándar

IEEE 802.3af Por puerto 48 V ~ 51 V CC (dependiendo de la fuente de

alimentación), máx. 15,4 vatios Estándar

IEEE 802.3at Por puerto 52 V ~ 54 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE Entrada de alimentación de

48 V: 125 W máximo (dependiendo de la entrada de energía)

Entrada

de potencia de 52 ~ 54 V: 240 W máximo (dependiendo de la entrada de energía)

Número máx. de PD de clase 2 8

Número máx. de PD de clase 3 8

Número máx. de PD de clase 4 8

Funciones de gestión de PoE

Detección activa de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. 160 a 200 metros

Gestión de sistemas PoE PoE del sistema Control

de administración Control de presupuesto de energía total de

PoE Modo heredado PoE Alarma

de umbral de sobretemperatura Alarma de umbral de uso de PoE

Gestión de puertos PoE Habilitación/deshabilitación/programación

de puerto Prioridad de puerto

Funciones de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

del control de flujo Control del modo de ahorro de energía

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX / RX / Ambos

monitores de varios a 1

VLAN VLAN

basada en etiquetas IEEE 802.1Q Tunelización

IEEE 802.1ad Q-in-Q VLAN privada perimetral (PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de traducción

VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4k grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 6 grupos de troncales con 4 puertos por grupo de troncales

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IPv4 IGMP Hasta 255 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD (v1/v2) Compatibilidad con

el modo de consulta IPv6 MLD Hasta 255 grupos de multidifusión

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

ANILLO Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10 ms

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta

256 entradas

Seguridad Seguridad portuaria Protección

de

origen IP Inspección

ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Gestión de Switch

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo LLDP NTP

PLANET Utilidad de descubrimiento inteligente NTP

Gestión de eventos Syslog

remoto Registro

del sistema local SMTP

ONVIF Detección de

dispositivos ONVIF Monitoreo de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC1213 MIB-II

RFC 2863 IF-MIB

RFC1493 MIB

de puente RFC1643 Ethernet MIB

de interfaz RFC2863 MIB

RFC2665 Ether-Like MIB

de entidad RFC2737 MIB

RFC2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC2618 RADIUS MIB

de cliente RFC3411SNMP-Frameworks-MIB

IEEE802.1X PAE

LLDP

MAU-MIB

Alimentación a través de Ethernet MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/100BASE-FX

IEEE802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE802.3x control de flujo y contrapresión

IEEE802.3ad puerto troncal con LACP

IEEE802.1D Protocolo

de árbol de expansión rápida IEEE802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de IEEE802 servicio

IEEE802.1p Etiquetado

de VLAN Apilamiento

de VLAN IEEE 802.1ad Q-in-Q IEEE 802.1X Autenticación de puertos Control

de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

Plus

IEEE 802.3ah OAM

IEEE 1588 PTPv2

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU-T G.8032 Anillo ERPS

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
