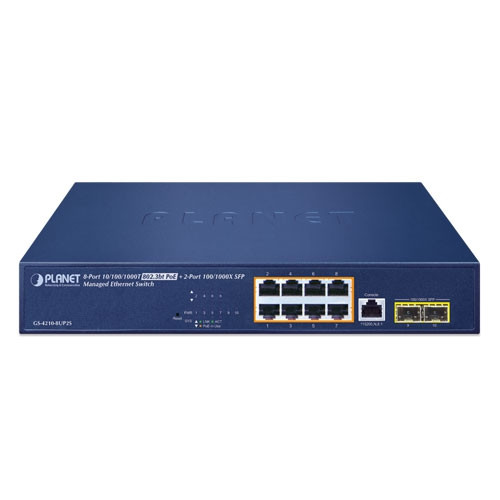

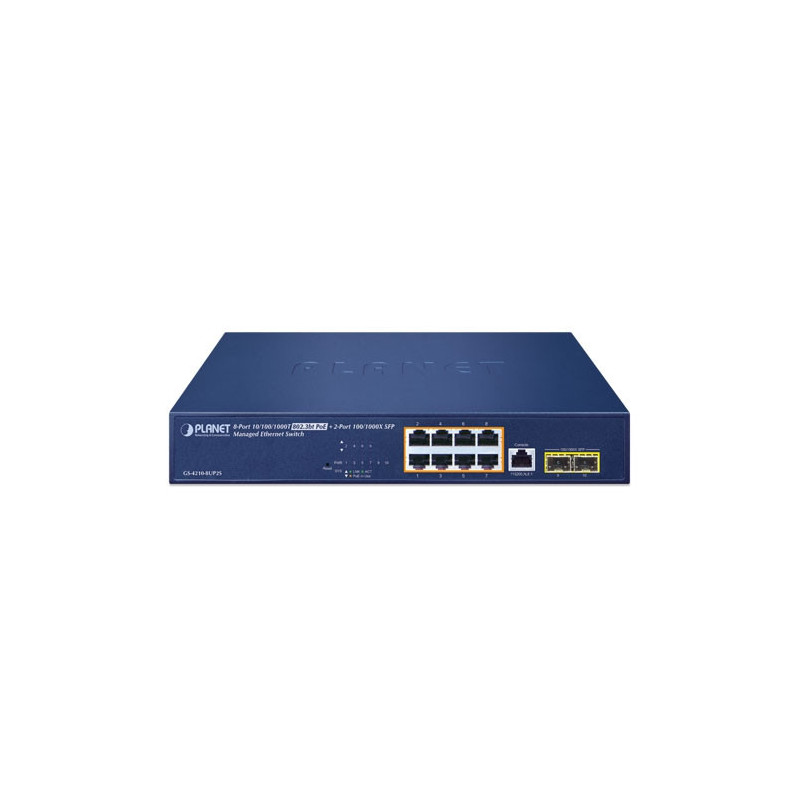

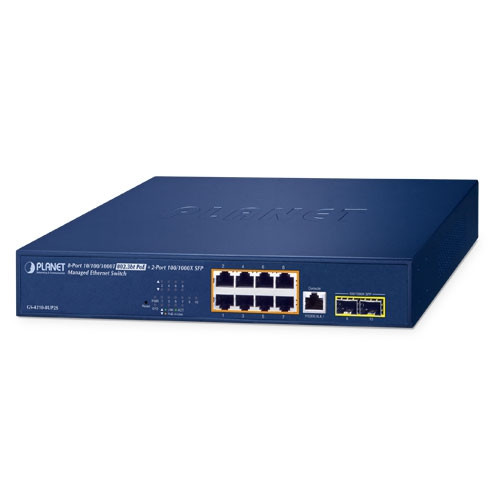

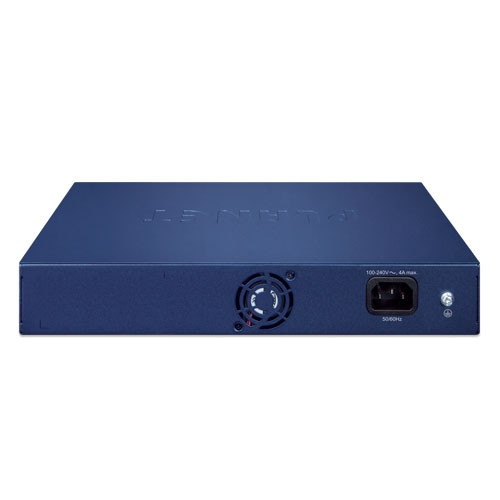

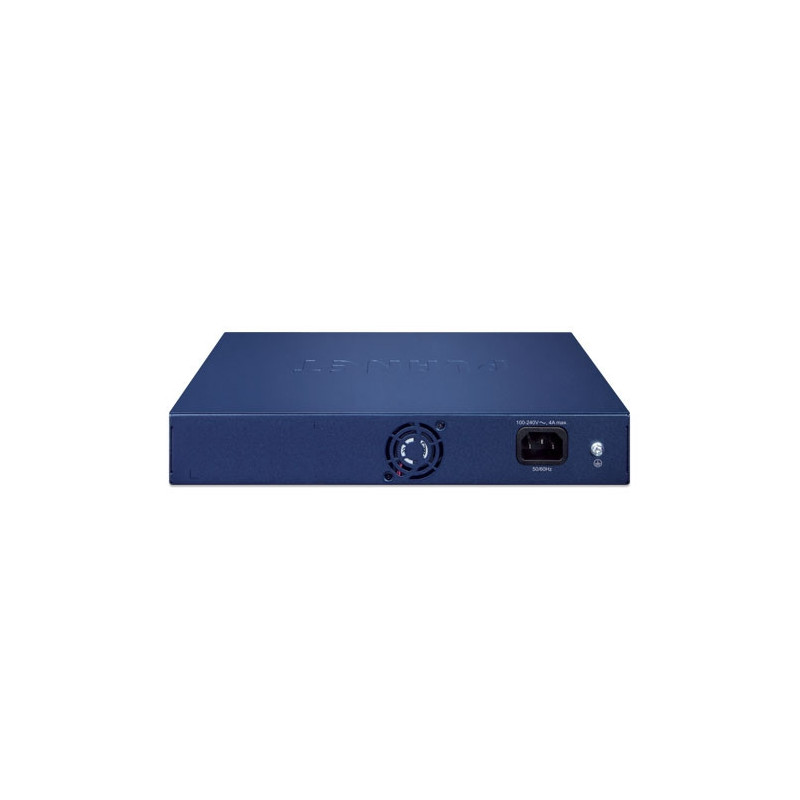

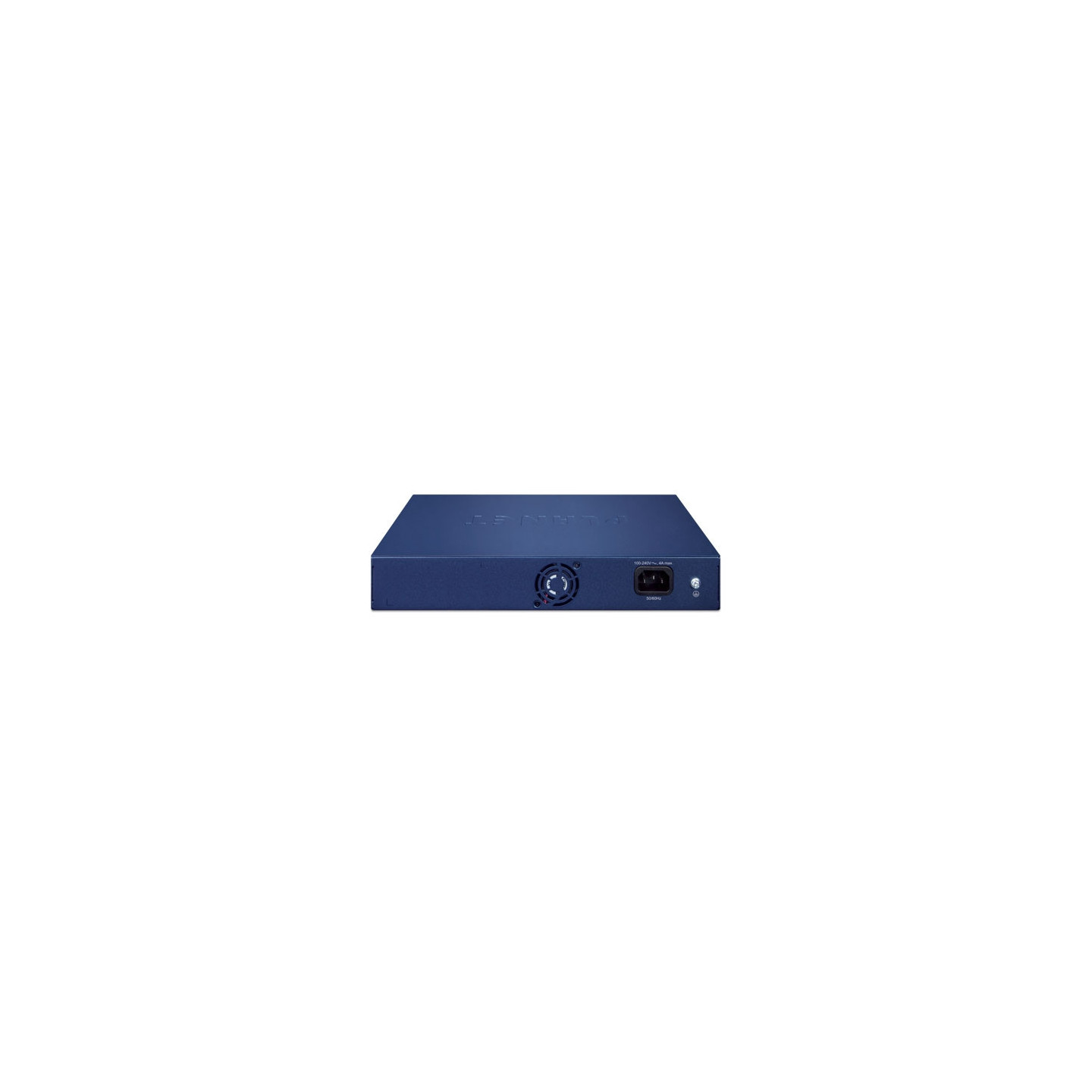

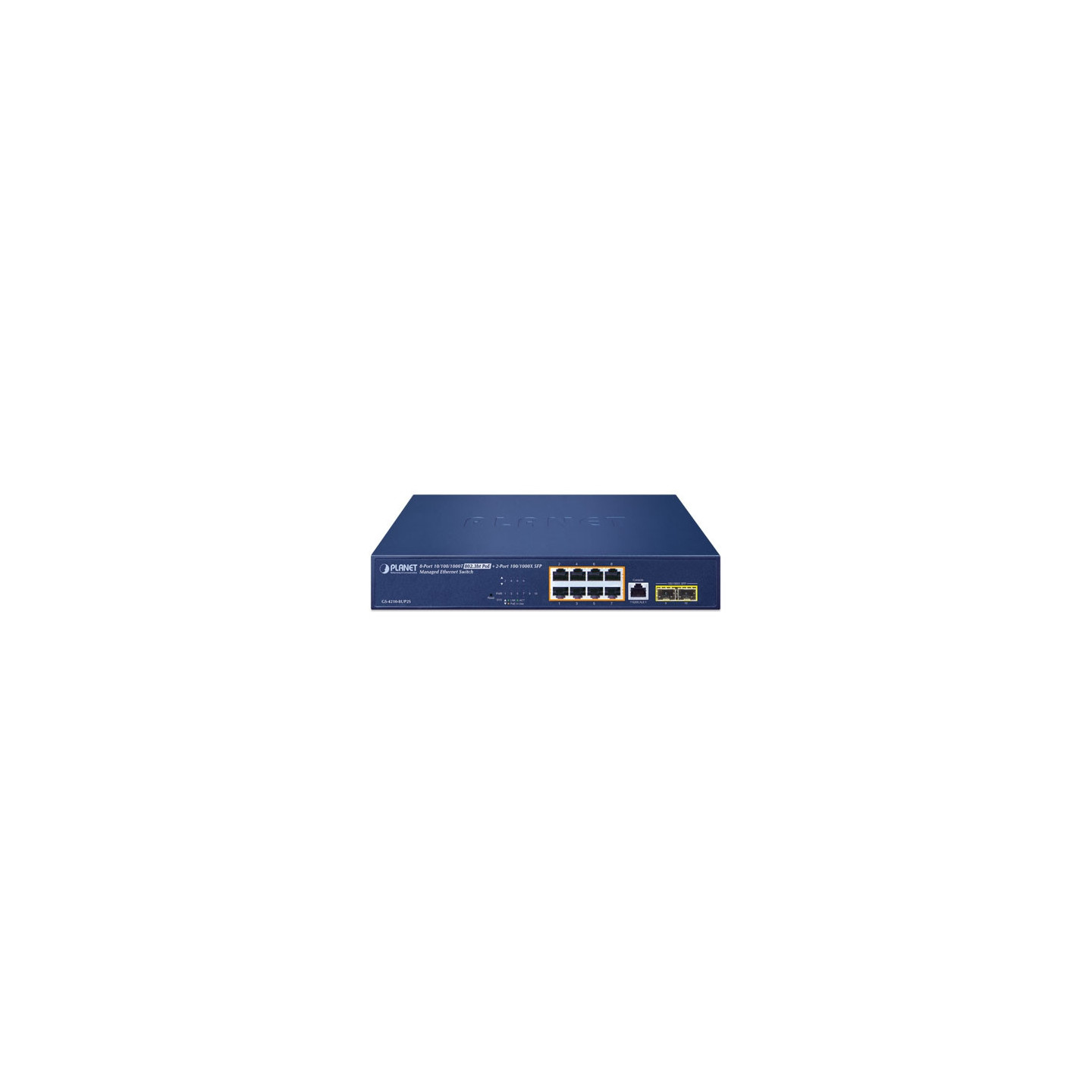

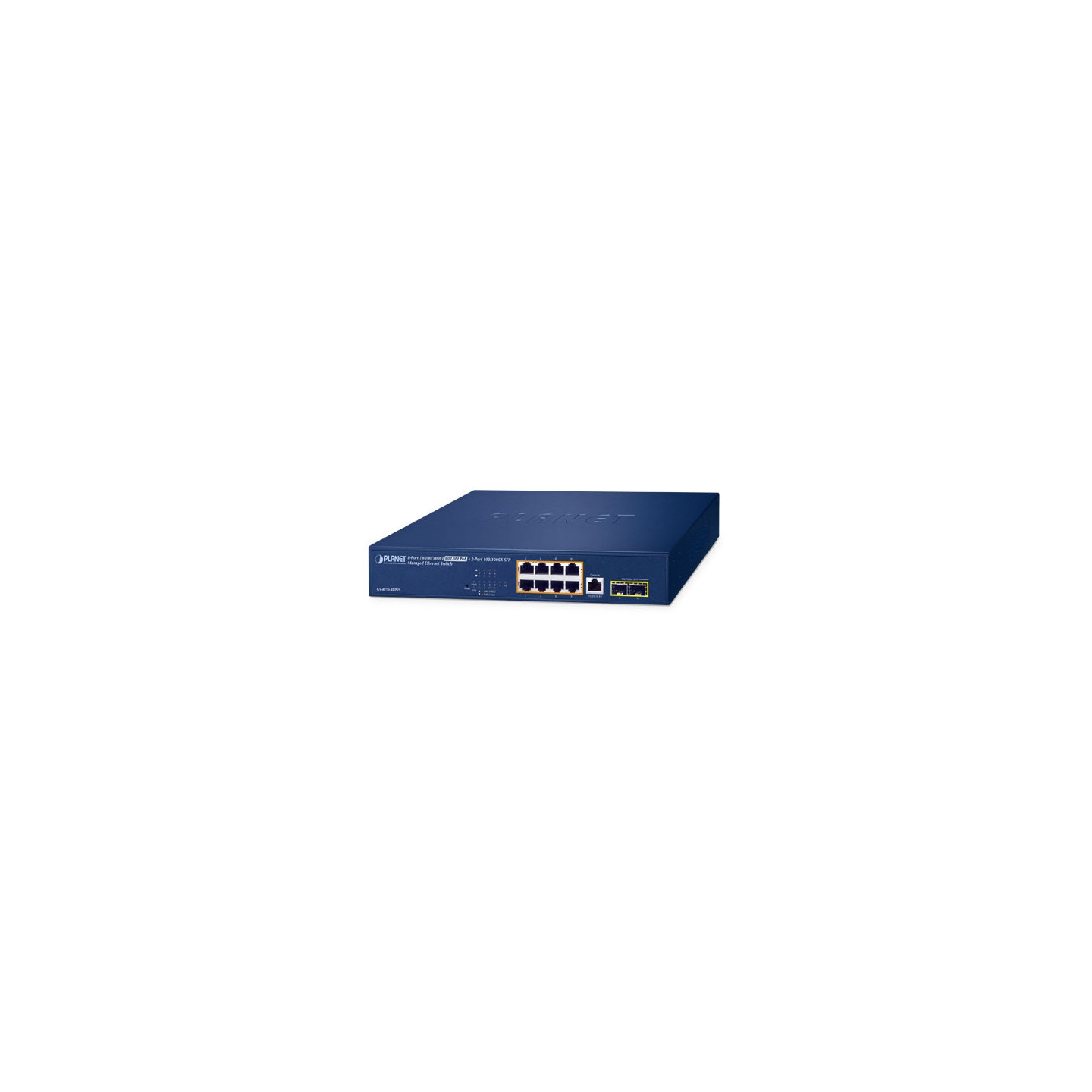

PLANET GS-4210-8UP2S

Especificaciones de hardware

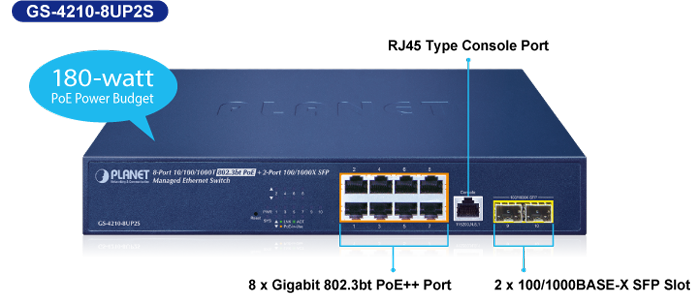

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP 2 interfaces SFP

100/1000BASE-X Soporta modo dual de 100/1000Mbps y DDM

Puerto de inyector PoE 8 puertos con función de inyector PoE++ 802.3bt (puertos 1 a 8)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Requisitos de alimentación 100 ~ 240 V CA, 50/60 Hz, detección automática

Dimensiones (ancho x fondo x alto) 280 x 180 x 44 mm, 1U de altura

Protección contra descargas electrostáticas Descarga de contacto 6KV DC

Descarga de aire 8KV DC

Recinto Metal

Peso 1800g

Consumo/disipación de energía 203 vatios (máx.)/692 BTU

LED Sistema:

PWR x1 (verde)

SYS x1 (verde)

Puertos PoE (puerto 1 a puerto 8):

LNK/ACT x1 (verde)

PoE en uso x1 (ámbar)

Puertos Gigabit SFP (puerto 9 a puerto 10):

100/1000 LNK/ACT x1 (verde)

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 20 Gbps/sin bloqueo

Cambiar Throughput@64Bytes 14.88Mpps

Tabla de direcciones 8K entradas

Búfer de datos compartidos 4,1 megabits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Alimentación a través de Ethernet

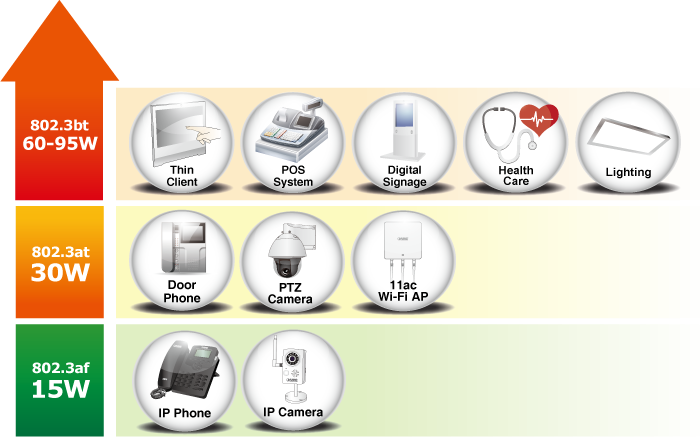

Estándar PoE IEEE 802.3bt PoE++ PSE

IEEE 802.3af/at PoE+ PSE

Tipo de fuente de alimentación PoE 802.3bt (puertos 1 a 8)

Salida de alimentación PoE Por puerto PoE 54 V CC, máx. 95 vatios

Asignación de pines de alimentación 802.3bt: 1/2 (+), 3/6 (-),4/5 (-), 7/8 (+)

Presupuesto de energía PoE 180 vatios

Capacidad PoE PD @ 12.5 vatios 8 unidades con modo estándar

Capacidad PoE PD @ 25 vatios 7 unidades con modo estándar

Capacidad PoE PD @ 51 vatios 3 unidades con modo estándar

Capacidad PoE PD @ 71 vatios 2 unidades con modo estándar

Funciones de gestión de PoE

Detección activa de dispositivos PoE Sí

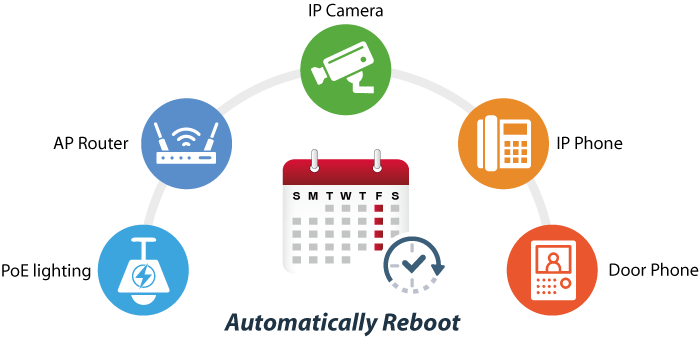

Reciclaje de energía PoE Sí, horario diario o predefinido

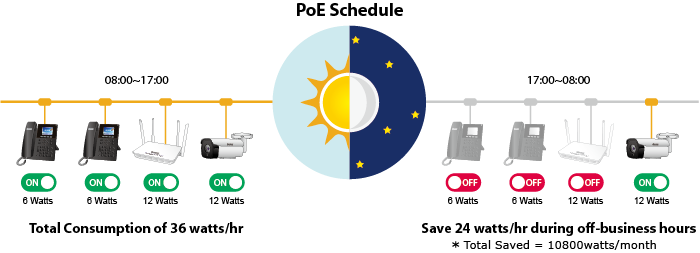

Programación de PoE 4 perfiles de programación

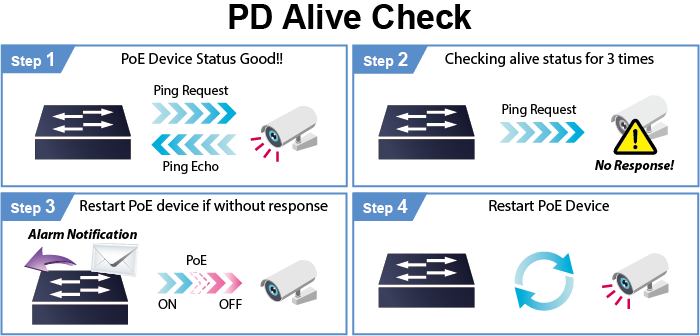

Cheque PD Alive Sí

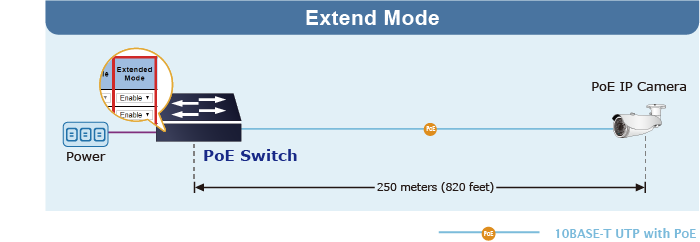

Modo de extensión PoE Sí, máx. hasta 250 metros

Gestión de puertos PoE Habilitación/deshabilitación/programación de

puerto PoE Modo en línea PoE

PoE 802.3bt

Tipo

PD Opción

de modo Estándar/Heredado/UPOE Prioridad de puerto Opción

de modo crítico/alto/bajo Clase PD/Corriente utilizada[mA]/Potencia utilizada[W]

Visualización en tiempo real

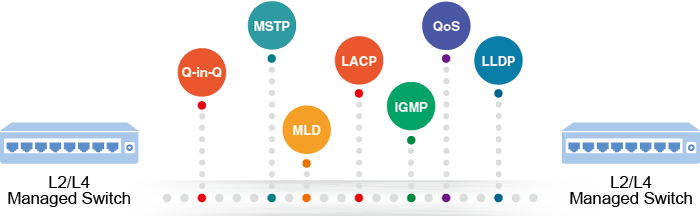

Funciones de capa 2

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

basada en etiquetas 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Tunelización

Q-in-Q 802.1ad VLAN de protocolo de VLAN

de voz VLAN

privada (puerto protegido)

GVRP

Agregación de enlaces IEEE 802.3ad LACP y troncal

estática Admite 5 grupos de troncales de 8 puertos

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP BP, filtrado de BPDU y reenvío de BPDU

Indagación IGMP IGMP (v2/v3) indagador

IGMP consultante

Hasta 256 grupos de multidifusión

Espionaje MLD Indagación MLD (v1/v2), hasta 256 grupos de multidifusión

QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número

de

puerto Prioridad

802.1p Etiqueta

VLAN 802.1Q Campo DSCP en el paquete

IP Basado en clasificación de tráfico, prioridad estricta y WRR

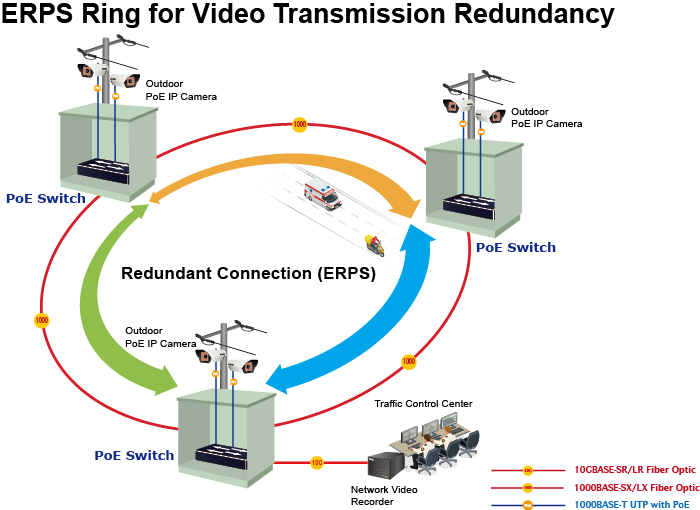

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 450 ms

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC Máx. 256 entradas de ACL

Seguridad portuaria IEEE 802.1X – Autenticación

basada en puertos Cliente RADIUS integrado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática, máx. 256 entradas MAC estáticas

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de gestión

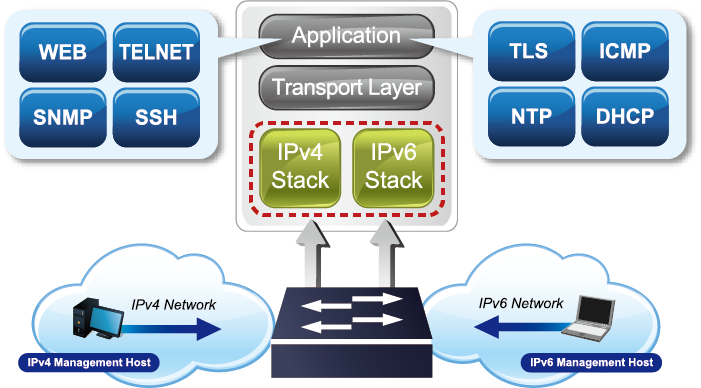

Interfaces de administración básicas Navegador; Telnet; SNMP v1, v2c

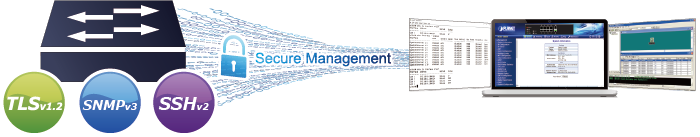

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet, protocolo LLDP, SNTP

,

PLANET Smart Discovery Utility,

sistema PLANET NMS y aplicación CloudViewer/CloudViewerPro

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB de puente RFC 2737 MIB de

entidad (v2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB de grupo de interfaces RFC 3635 MIB

similar a Ethernet RFC 3621 MIB de Power Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE, LVD

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q IEEE 802.1x Autenticación de puertos Control de

red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3bt Alimentación a través de Ethernet Plus Plus IEEE

802.3az Ethernet de eficiencia energética (EEE)

RFC 768 UDP

RFC 783 TFTP

RFC 793 TCP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

ITU G.8032 Anillo ERPS

Medio ambiente

Temperatura de funcionamiento 0 ~ 50 grados C

Temperatura de almacenamiento -10 ~ 70 grados C

Humedad 5 ~ 95% (sin condensación)

Accesorios estándar

Contenido del paquete GS-4210-8UP2S x 1 Hoja de código

QR x 1 Guía rápida de la aplicación

CloudViewerPro x1 Cable de consola

RS232 a RJ45 x 1

Pies de goma x 4

Paquete de montaje en bastidor x 1 Cable de

alimentación x 1 Tapas antipolvo

SFP x 2
