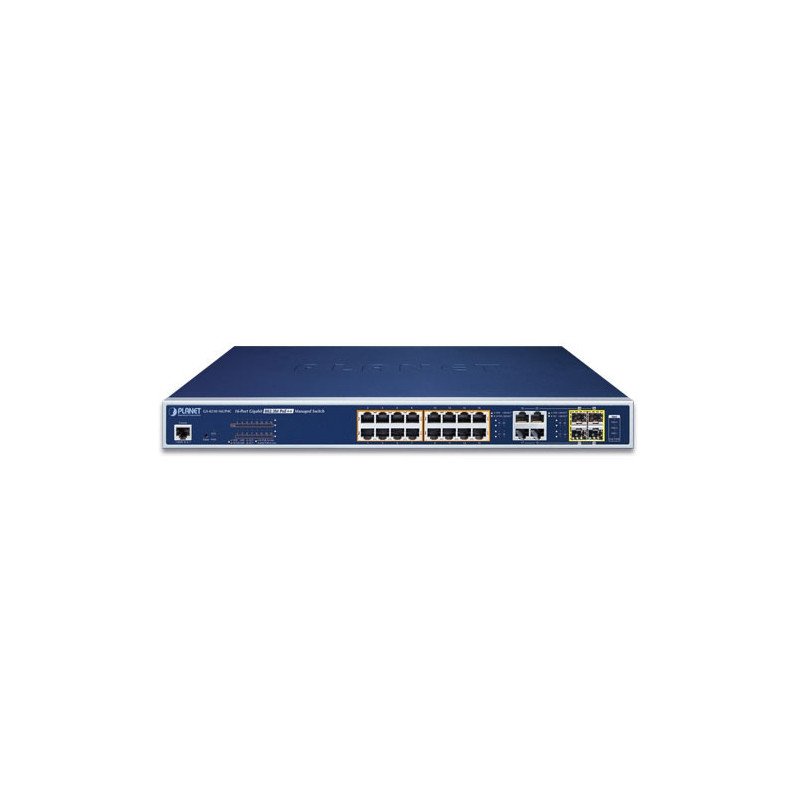

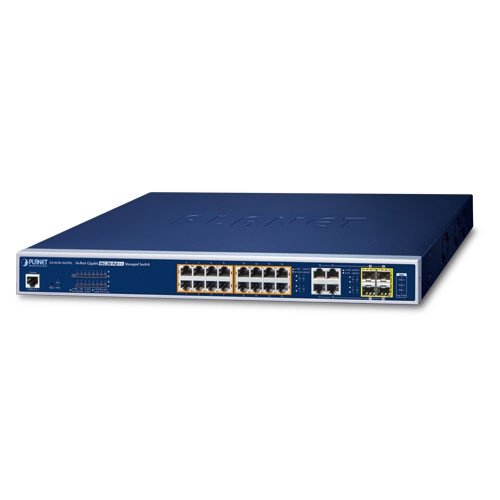

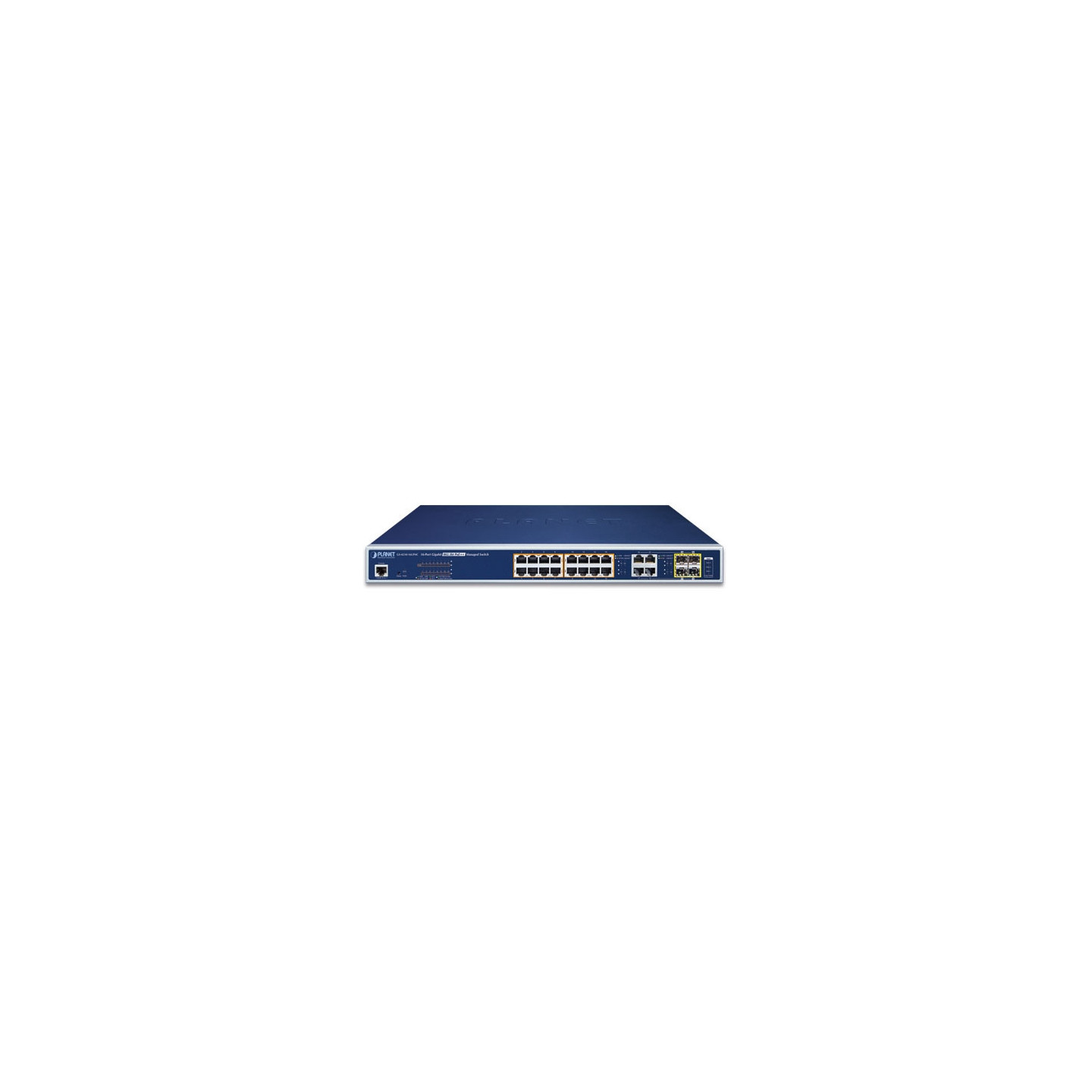

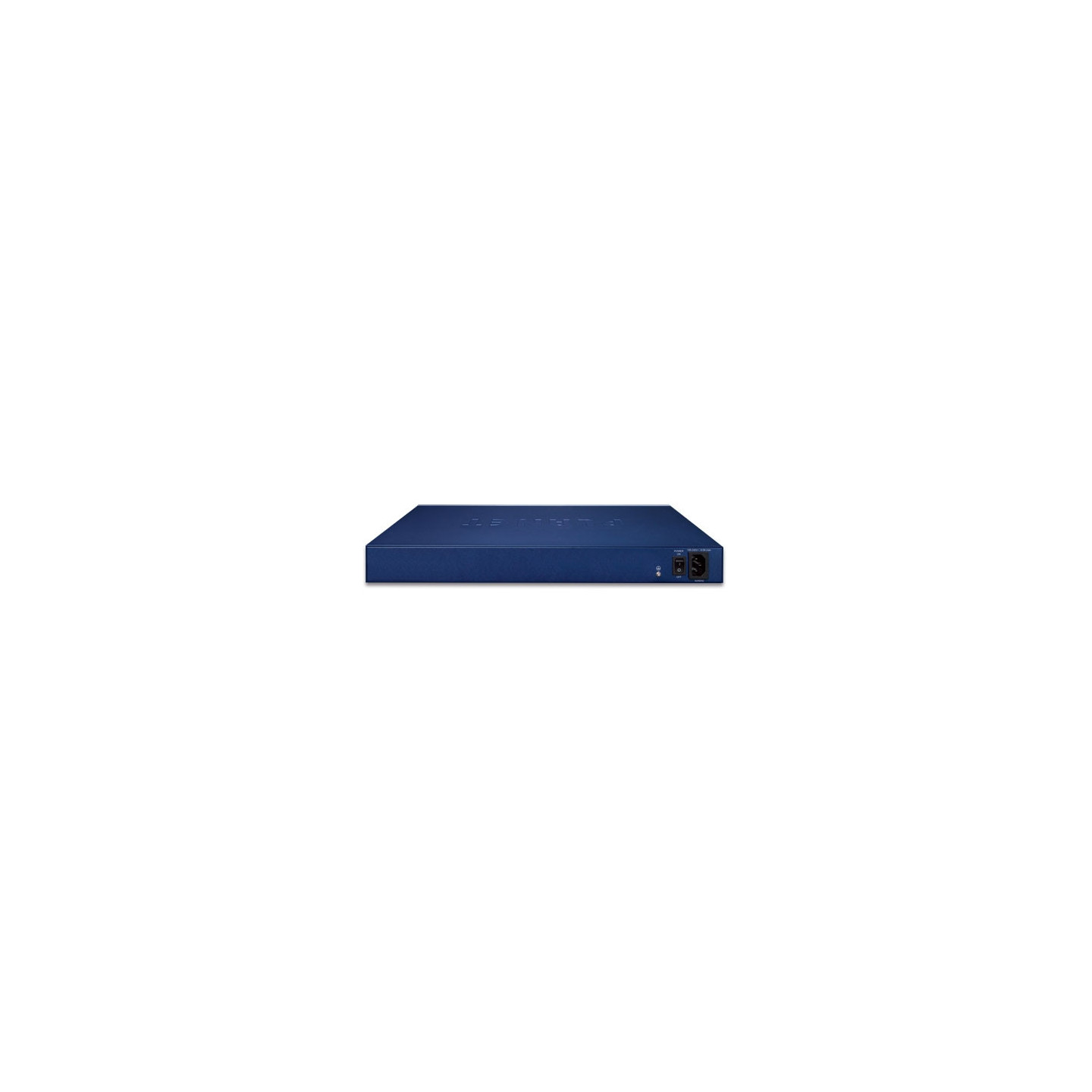

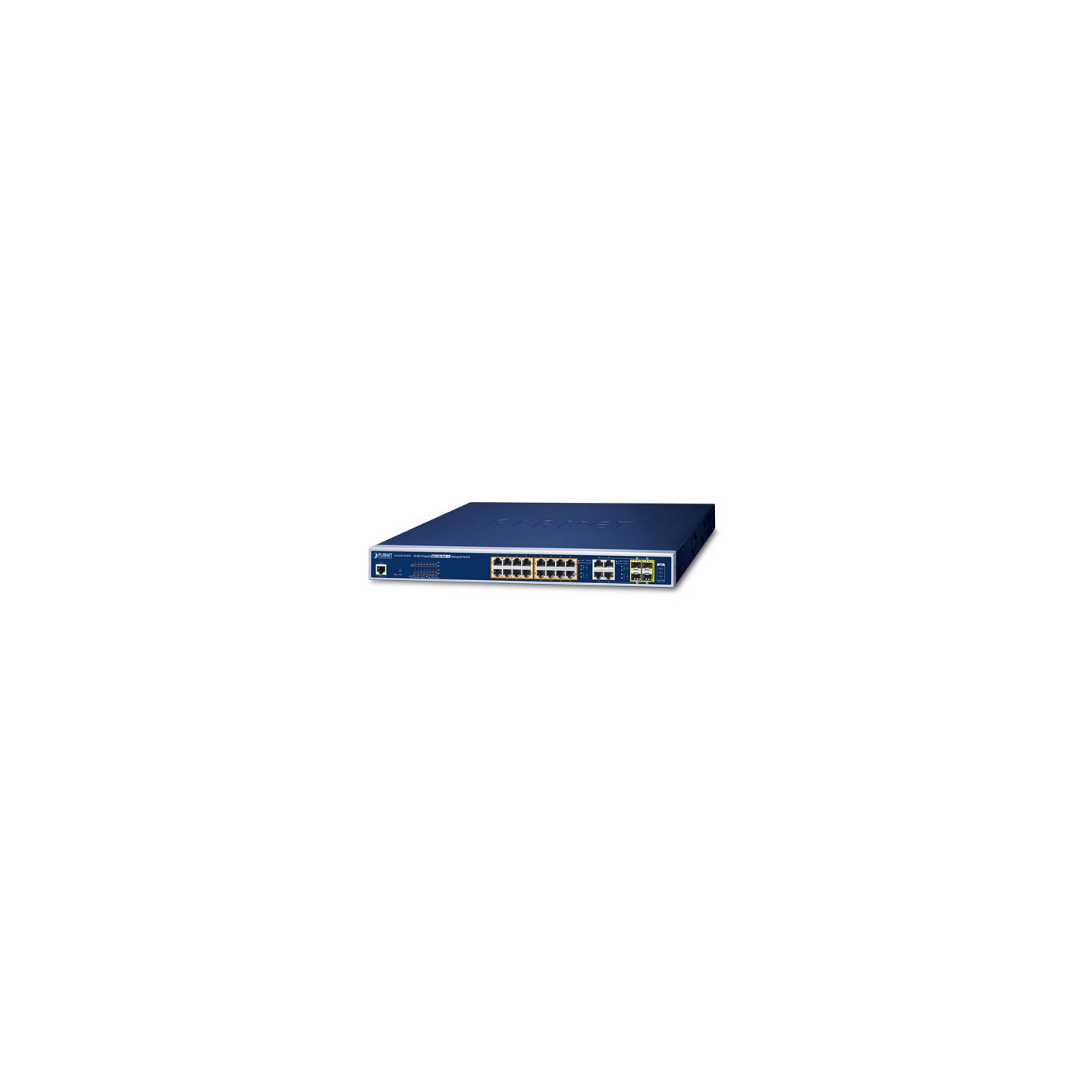

PLANET GS-4210-16UP4C

Especificaciones de hardware

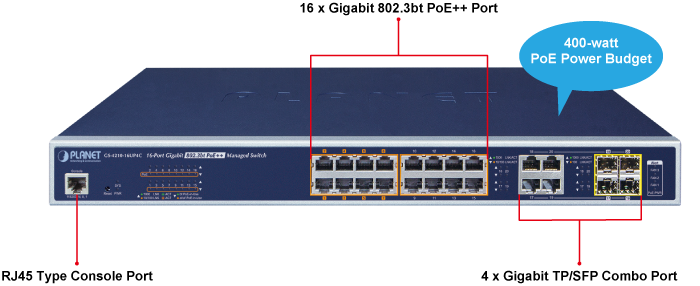

Puertos de cobre 20 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X

Puerto de inyector PoE 16 puertos con función de inyector PoE++ 802.3at/af/802.3bt con port-1 a port-16

Puerto SFP/mini-GBIC 4 interfaces SFP 100/1000BASE-X compartidas con el puerto 17 al puerto 20

Admite modo dual de 100/1000 Mbps y DDM

Consola 1 puerto serie RS-232 a RJ45 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Abanicar 3 x ventilador inteligente

Dimensiones (ancho x fondo x alto) 444 x 301 x 44 mm, altura 1U

Peso 4,4 kg

Recinto Metal

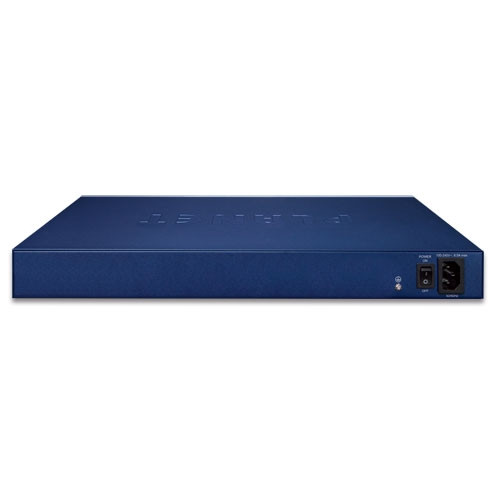

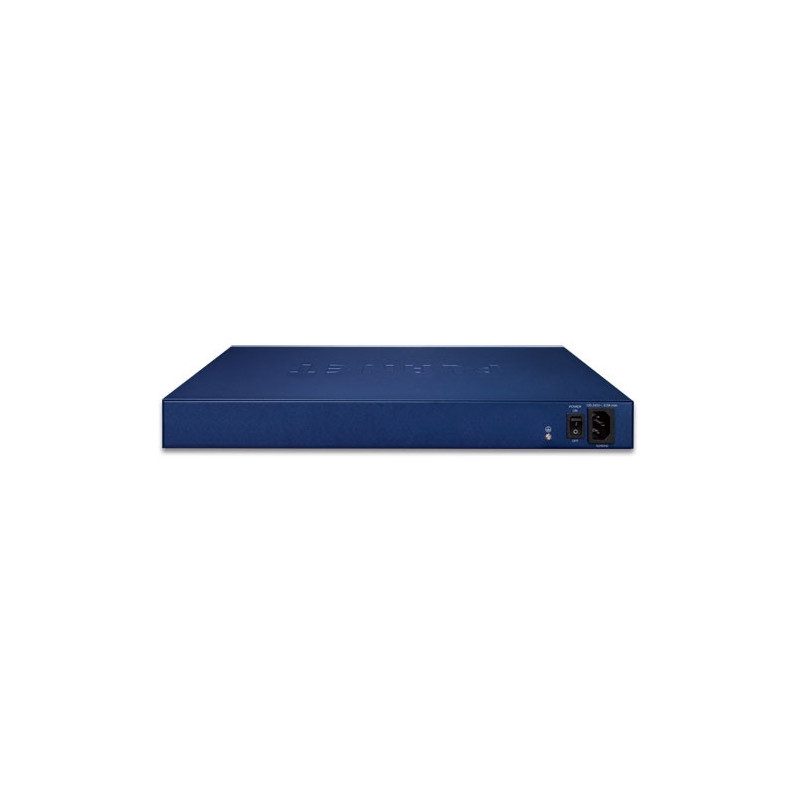

Requisitos de alimentación 100 ~ 240 V CA, 50/60 Hz, detección automática

Consumo/disipación de energía 520 vatios (máx.)/1774BTU

LED Sistema:

PWR x1 (verde)

SYS x1 (verde)

Por puerto PoE (del puerto 1 al puerto 16):

10/100/1000 LNK/ACT x1 (10/100:Amer.1000:Verde)

IEEE 802.3af/at/bt PoE en uso x1 (802.3af/at: Amer. 802.3bt: verde)

por puerto Gigabit TP (del puerto 17 al puerto 20):

10/100 LNK/ACT x1 (Amer)

1000 LNK/ACT x1 (verde)

por puerto SFP Gigabit (del puerto 17 al puerto 20):

100 LNK/ACT x1 (Amer)

1000 LNK/ACT x1 (verde)

Alerta:

PoE PWR x1 (rojo)

FAN1 x1 (rojo)

FAN2 x1 (rojo)

FAN3 x1 (Rojo)

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 40 Gbps/sin bloqueo

Cambiar Throughput@64Bytes 29.7Mpps

Tabla de direcciones 8K entradas

Búfer de datos compartidos 4,1 megabits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Alimentación a través de Ethernet

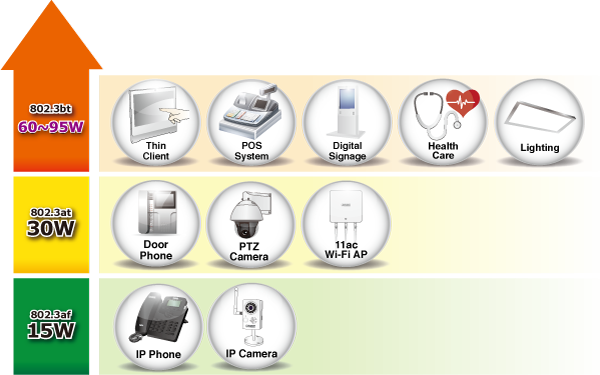

Estándar PoE IEEE 802.3bt PoE++ PSE

Retrocompatible con IEEE 802.3at/af PoE PSE

Tipo de fuente de alimentación PoE 802.3BT

Tramo final Tramo

medio

Salida de alimentación PoE Por puerto 54 V CC

Modo 802.3bt, puertos 1 a 16: máximo 95 vatios

Modo de tramo final: máximo 36 vatios Modo

de tramo medio: máximo 36 vatios

Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Tramo final: 1/2(-), 3/6(+)

Tramo medio: 4/5(+), 7/8(-)

Presupuesto de energía PoE 400 vatios (máx.)

Número de PD 802.3bt Tipo-4 de 95 W 4

Número de PD 802.3bt Tipo-3 de 60 W 6

Número de PD 802.3at 16

Funciones de gestión de PoE

Modo PoE mejorado Estándar/Heredado/Fuerza

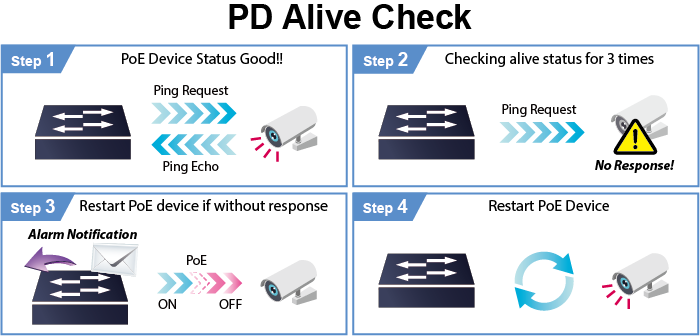

Detección activa de dispositivos PoE Sí

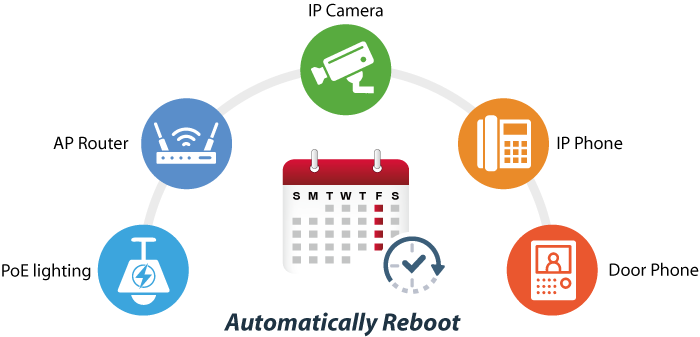

Reciclaje de energía PoE Sí, horario diario o predefinido

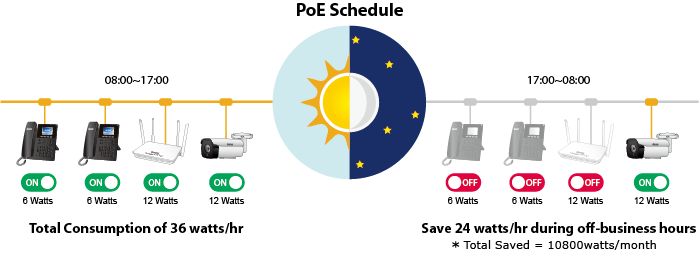

Programación de PoE 4 perfiles de programación

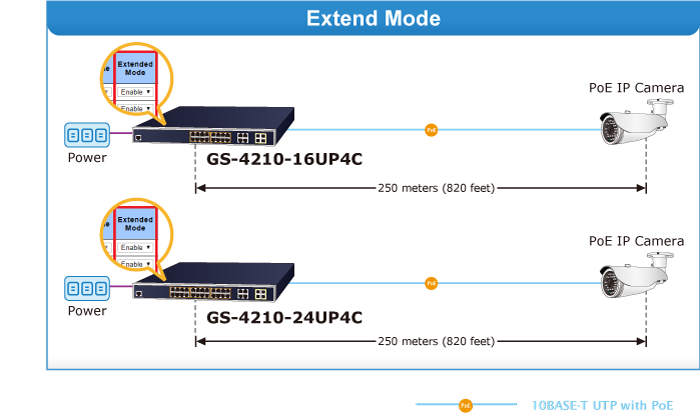

Modo de extensión PoE Sí, máx. hasta 250 metros

Gestión de puertos PoE Habilitación/deshabilitación/programación

de puertos Control

de modo PoE 802.3BT

802.3at End-span

802.3at Mid-span Prioridad de

puerto

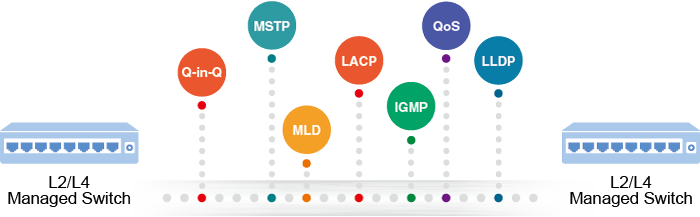

Funciones de capa 2

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

etiquetada con 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Tunelización

Q-in-Q 802.1ad VLAN de protocolo de VLAN

de voz VLAN

privada (puerto protegido)

GVRP

Agregación de enlaces Protocolo de árbol de expansión IEEE 802.3ad LACP y tronco

estático IEEE 802.1D Protocolo de árbol de expansión (STP)

IEEE 802.1w Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP BPDU Guard, filtrado de BPDU y reenvío de BPDU

Indagación IGMP Indagación IGMP IPv4 (v2/v3) Consultador

IGMP Hasta 256 grupos de multidifusión

Espionaje MLD Indagación

IPv6MLD (v1/v2) Hasta 256 grupos de multidifusión

QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número

de puerto Prioridad

802.1p Precedencia DSCP/IP de paquetes

IPv4/IPv6 Basado en la clasificación del tráfico, prioridad estricta y WRR

Límite de velocidad de entrada/salida por puerto Control de ancho de banda

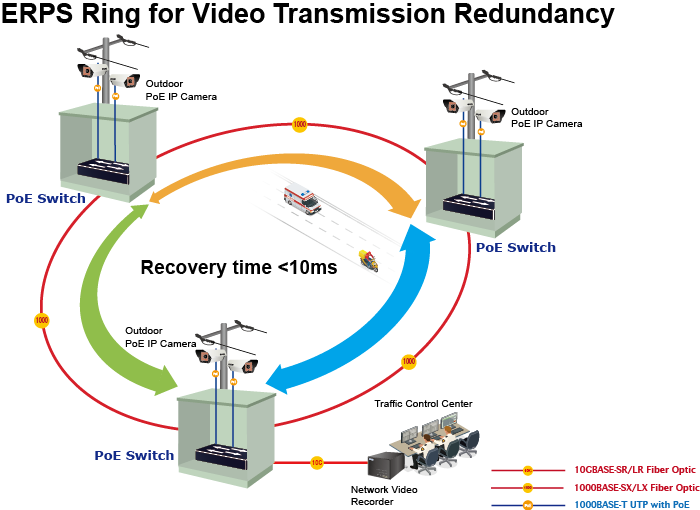

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 450 ms

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE

máx. 256 entradas de ACL

Seguridad portuaria IEEE 802.1X – Autenticación

basada en puertos Cliente RADIUS integrado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática, máx. 256 entradas MAC estáticas

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de gestión

Interfaces de administración básicas Consola RS232 a RJ45 Navegador

web Telnet

SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet, protocolo LLDP SNTP

,

PLANET Smart Discovery Utility PLANET

NMS System/CloudViewer

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB RFC

2737 Entidad RFC 2737 (v2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB

de grupo de interfaces RFC 3635 MIB

similar a Ethernet RFC 3621 Ethernet de potencia MIB

LLDP MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Autenticación de puerto IEEE 802.1x Control de red

IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3bt Alimentación a través de Ethernet Plus Plus IEEE

802.3az Ethernet de eficiencia energética (EEE)

RFC 768 UDP

RFC 793 TCP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP versión 1

RFC 2236 IGMP versión 2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU G.8032 Anillo ERPS

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
