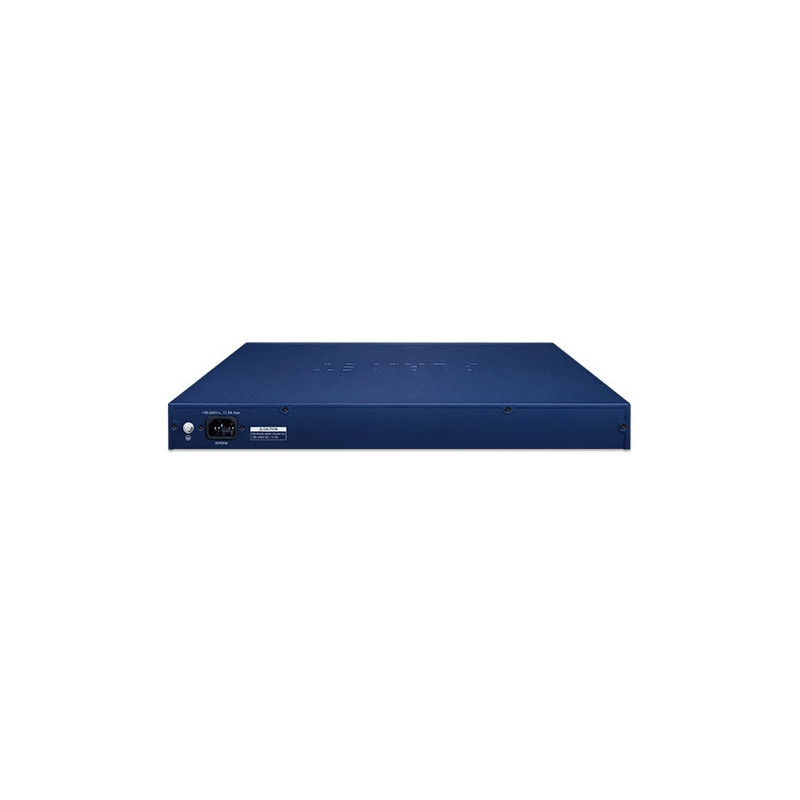

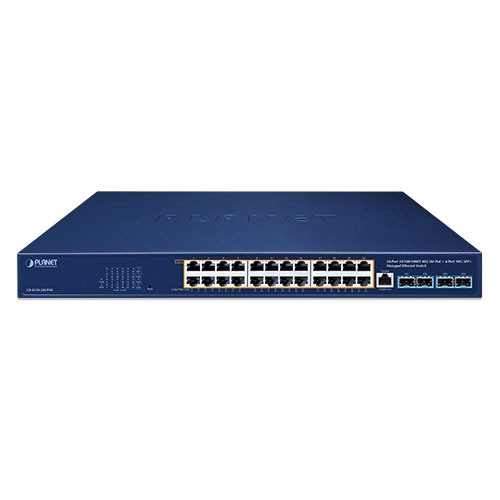

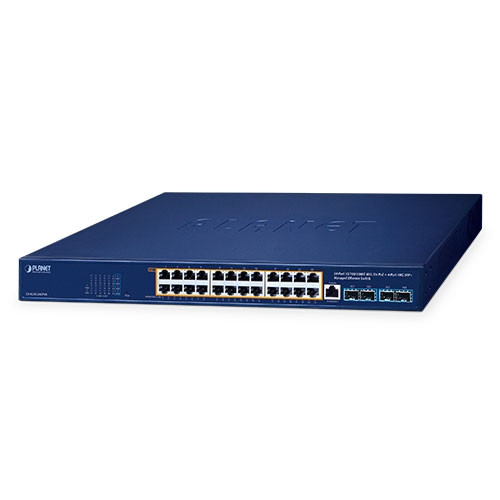

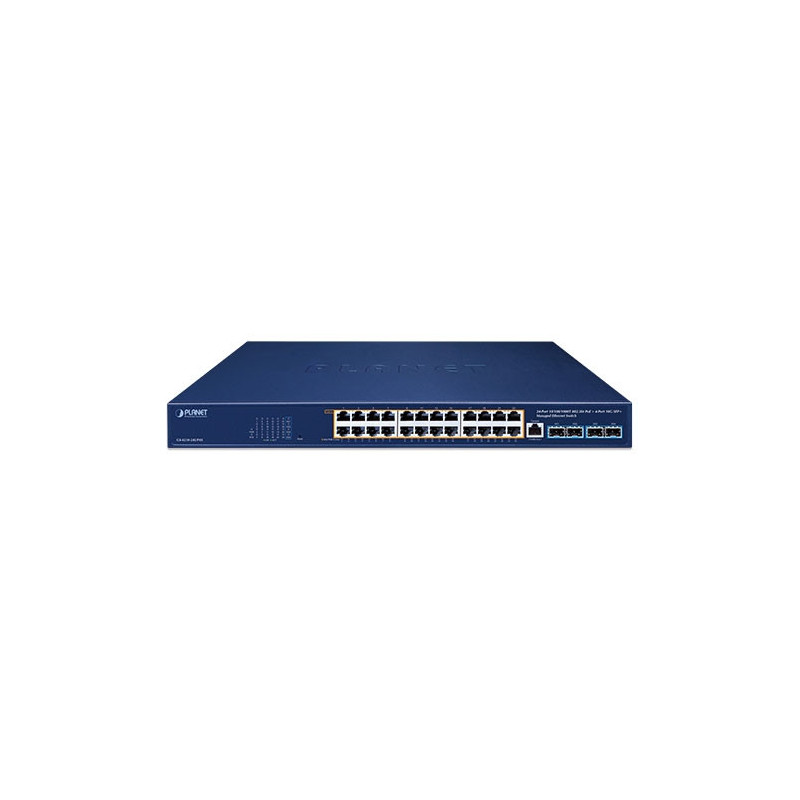

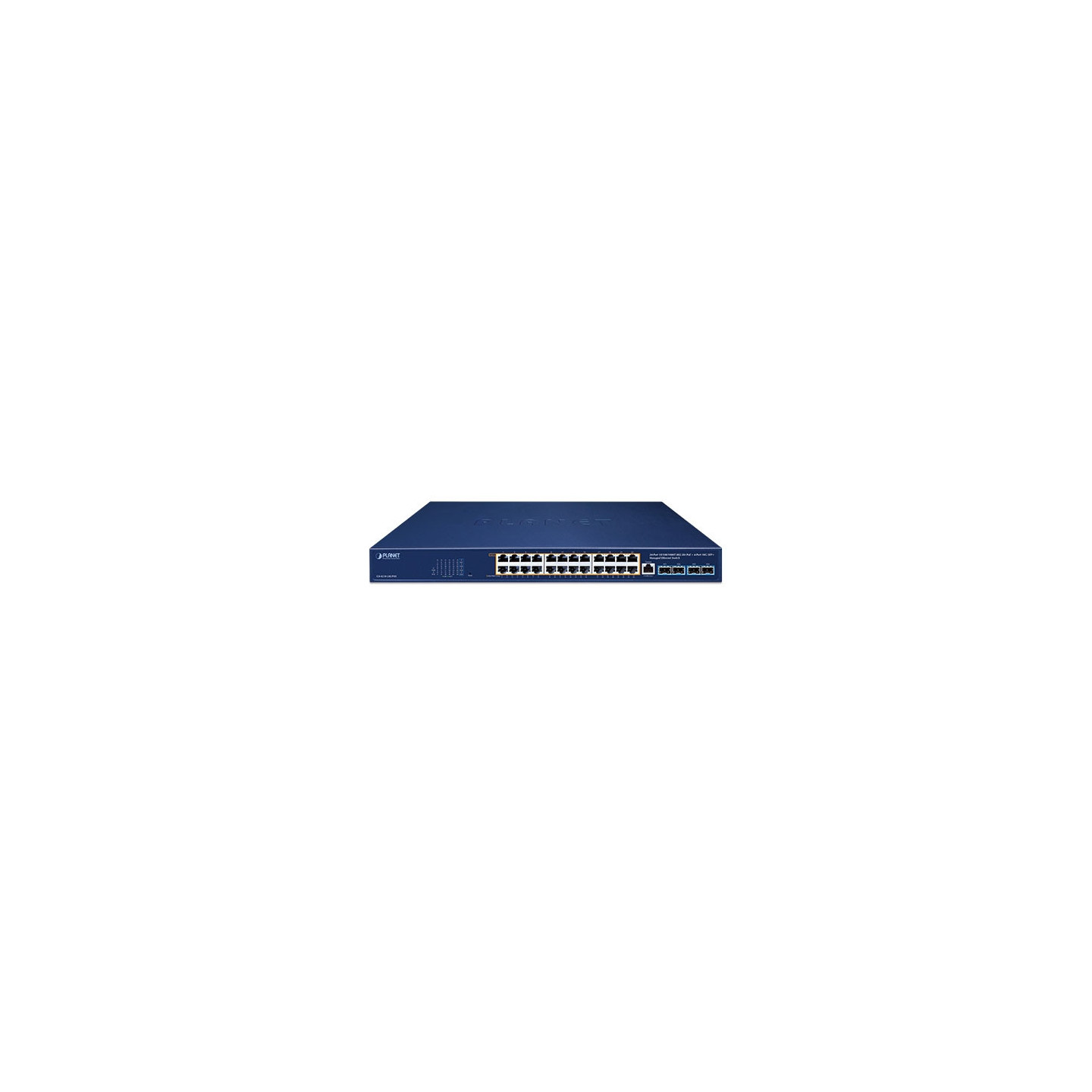

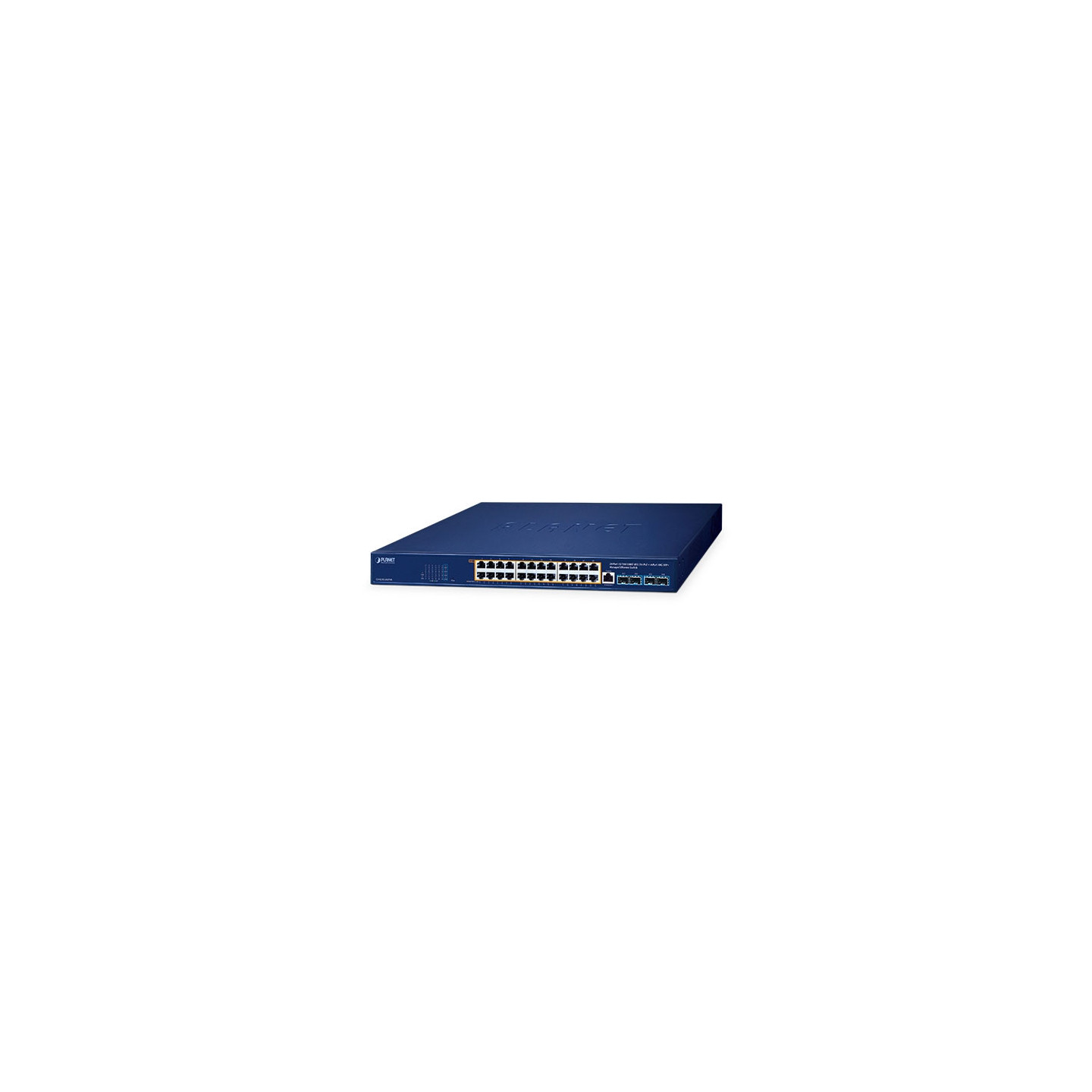

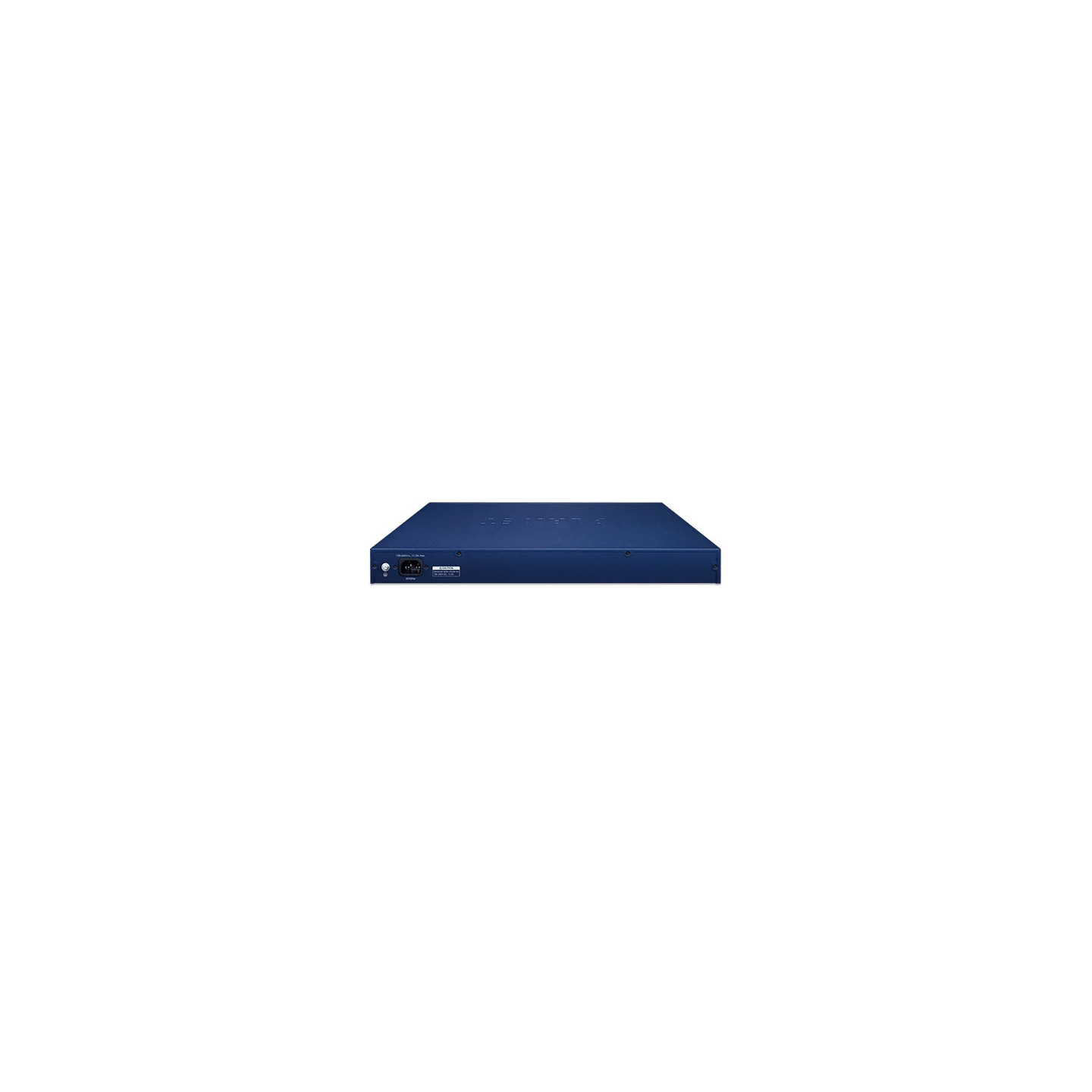

PLANET GS-4210-24UP4X

Especificaciones de hardware

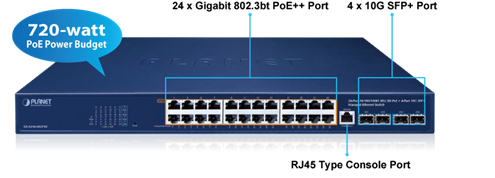

Puertos de cobre 24 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Puerto de inyector PoE 24 puertos con función de inyector PoE++ 802.3bt (puertos 1 a 24)

Puertos SFP 4 INTERFACES SFP+ 10GBASE-SR/LR (puerto XG1 a puerto XG4)

Compatible con versiones anteriores de transceptores SFP 100/1G/2.5Gbase-X

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Requisitos de alimentación CA 100 ~ 240 V, 50 / 60 Hz

Consumo de energía / Disipación Máximo 775 vatios/2645,9 BTU (carga completa)

Dimensiones (ancho x fondo x alto) 440 x 330 x 44 mm

Peso 4358g

Instalación Montaje en bastidor

Protección contra sobretensiones Modo común 4KV, modo diferencial 2KV

Protección contra descargas electrostáticas Descarga de contacto 6KV DC

Descarga de aire 8KV DC

Abanicar 4 ventiladores inteligentes

LED LED de alimentación del sistema

(verde)

LED SYS (verde)

Puertos

10/100/1000 Puertos RJ45 LNK/ACT (verde)

Interfaz 10G SFP+ LNK/ACT (verde)

PoE en uso (ámbar)

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 128 Gbps/sin bloqueo

Cambiar Throughput@64Bytes 95.23Mpps @64 bytes

Tabla de direcciones 16K entradas

Búfer de datos compartidos 12 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex completo

Bastidor Jumbo Contrapresión para semidúplex

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ PSE

Retrocompatible con IEEE 802.3at/af PoE PSE

Tipo de fuente de alimentación PoE 802.3bt : Tramo final+Tramo medio

802.3at : Tramo final

Salida de alimentación PoE Puerto 1 a 24 – 95 W (máx.)

Asignación de pines de alimentación 802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

802.3at PoE: Tramo final: 1/2(-), 3/6(+)

Presupuesto de energía PoE 720 vatios (máx.)

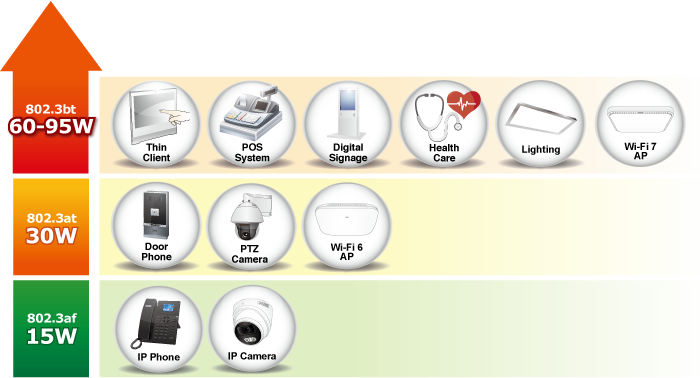

Número de PD 802.3bt Tipo-4 de 95 W 7

Número de PD 802.3bt Tipo-3 de 60 W 12

Número de PD 802.3at 24

Funciones de gestión de PoE

Modo PoE mejorado Sistema PoE Modo de administración Modo

de consumo/modo de asignación Umbral

de temperatura

Modo PoE mejorado Estándar/Heredado/UPoE

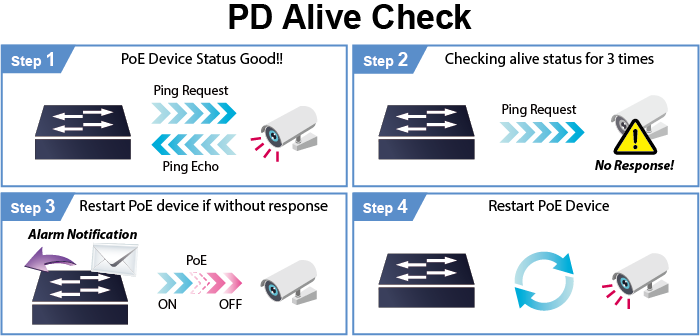

Detección en vivo de dispositivos PoE activos Sí

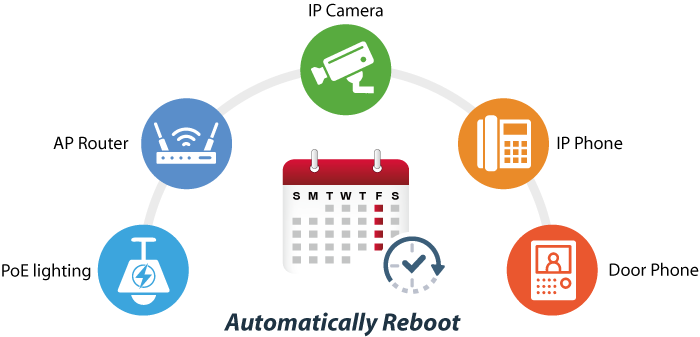

Reciclaje de energía PoE Sí, horario diario o predefinido

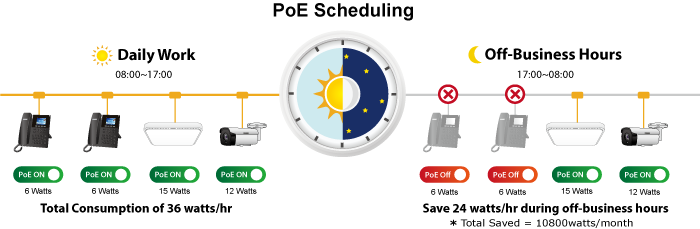

Programación de PoE 4 perfiles de programación

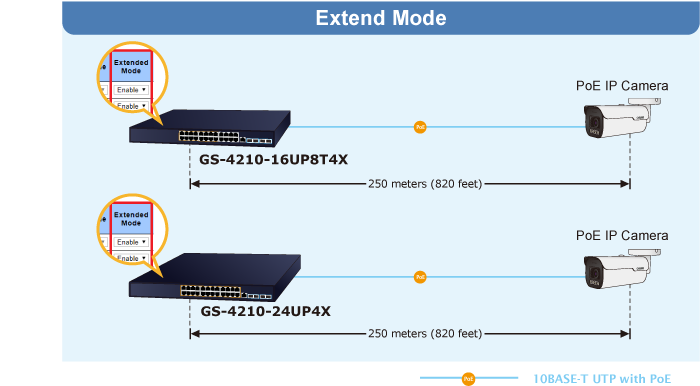

Modo extendido PoE Sí, máx. hasta 250 metros

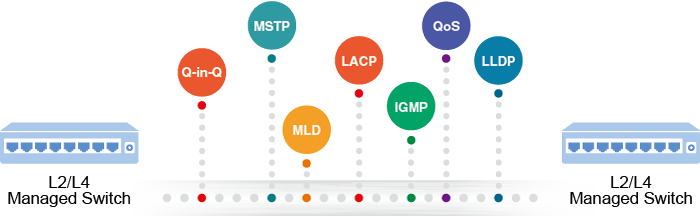

Funciones de capa 2

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

etiquetada 802.1Q 802.1ad Tunelización Q-in-Q (apilamiento de VLAN)

VLAN de protocolo VLAN

privada (puerto protegido)

VLAN

de administración de GVRP

Hasta 256 grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad, LACP y troncal

estática Admite 8 grupos con 8 puertos por troncal

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP BP, filtrado de BPDU y reenvío de BPDU

Indagación IGMP IPv4 IGMP snooping v2, v3

IGMP querier

Hasta 256 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD v1, v2, hasta 256 grupos de multidifusión

QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número

de puerto Prioridad

802.1p Precedencia DSCP/IP de paquetes

IPv4/IPv6 Basado en la clasificación del tráfico, prioridad estricta y WRR

Límite de velocidad de entrada/salida por puerto Control de ancho de banda

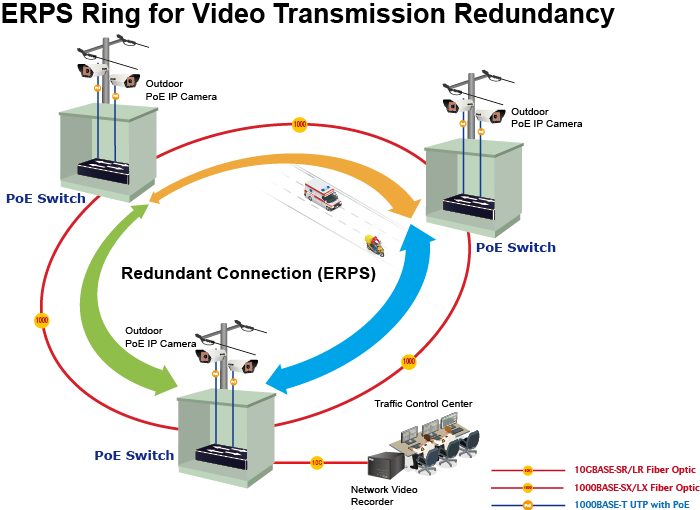

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 450 ms

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE

máx. 256 entradas de ACL

Seguridad portuaria Cliente RADIUS incorporado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática, máx. 256 entradas MAC estáticas

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

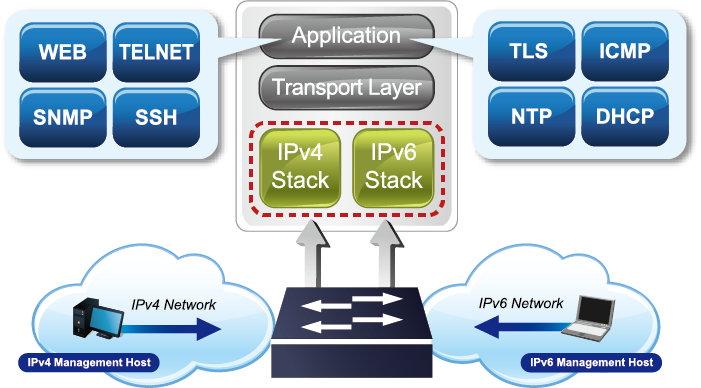

Funciones de gestión

Interfaces de administración básicas Consola: Navegador

web, Telnet

, SNMP, v1, v2c

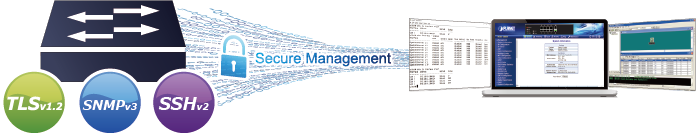

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet Carga/descarga de configuración a través de HTTP/TFTP

LLDP protocolo

SNTP

PLANET Smart Discovery Utility

PLANET NMS, NMSViewerPro y CloudViewerPro

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB RFC

2737 Entidad MIB (versión 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB de grupo de interfaz RFC 3635 MIB

similar a Ethernet RFC 3621 MIB de Power Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE802.3ae 10Gb/s Ethernet

IEEE 802.3x Control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

más IEEE 802.3bt Alimentación a través de Ethernet Plus

IEEE

802.3az para Ethernet

de eficiencia energética RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

ITU-T G.8032 Anillo ERPS

Medio ambiente

Temperatura de funcionamiento 0 ~ 50 grados C

Temperatura de almacenamiento -10 ~ 60 grados C

Humedad 5 ~ 95% (sin condensación)
