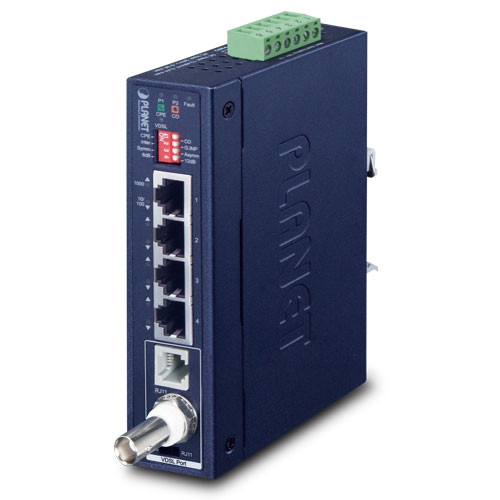

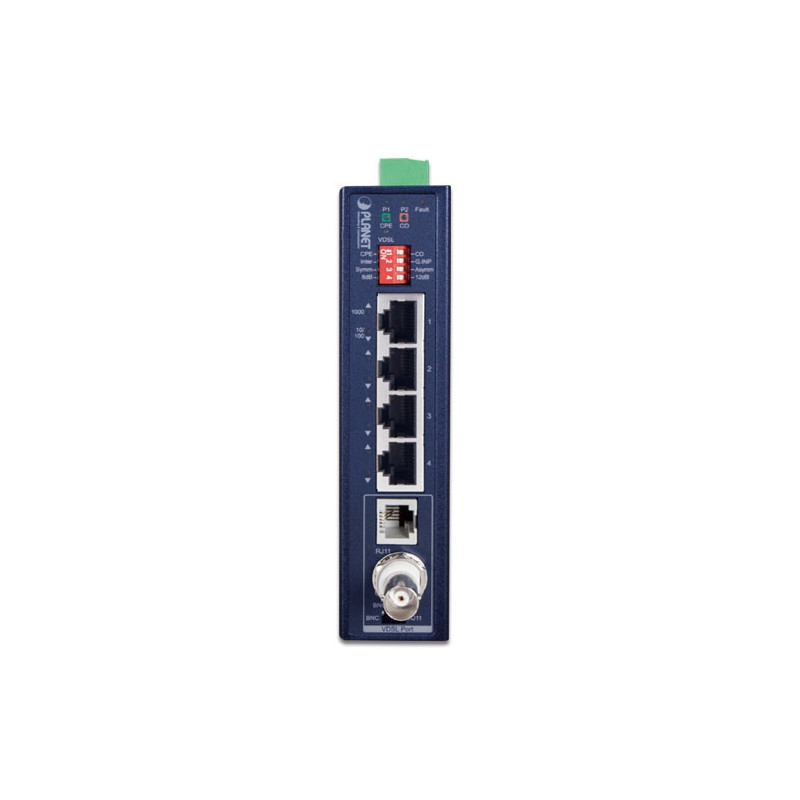

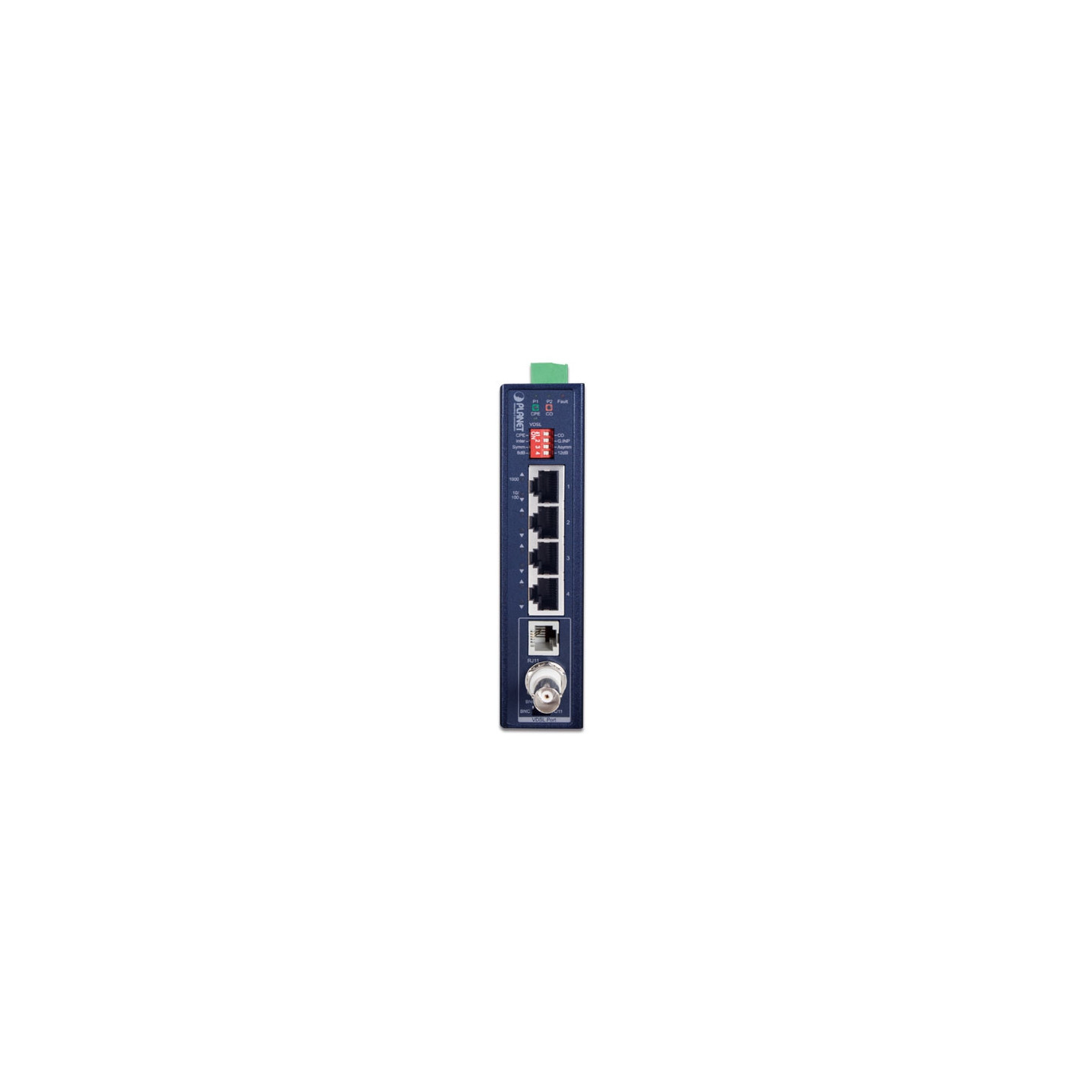

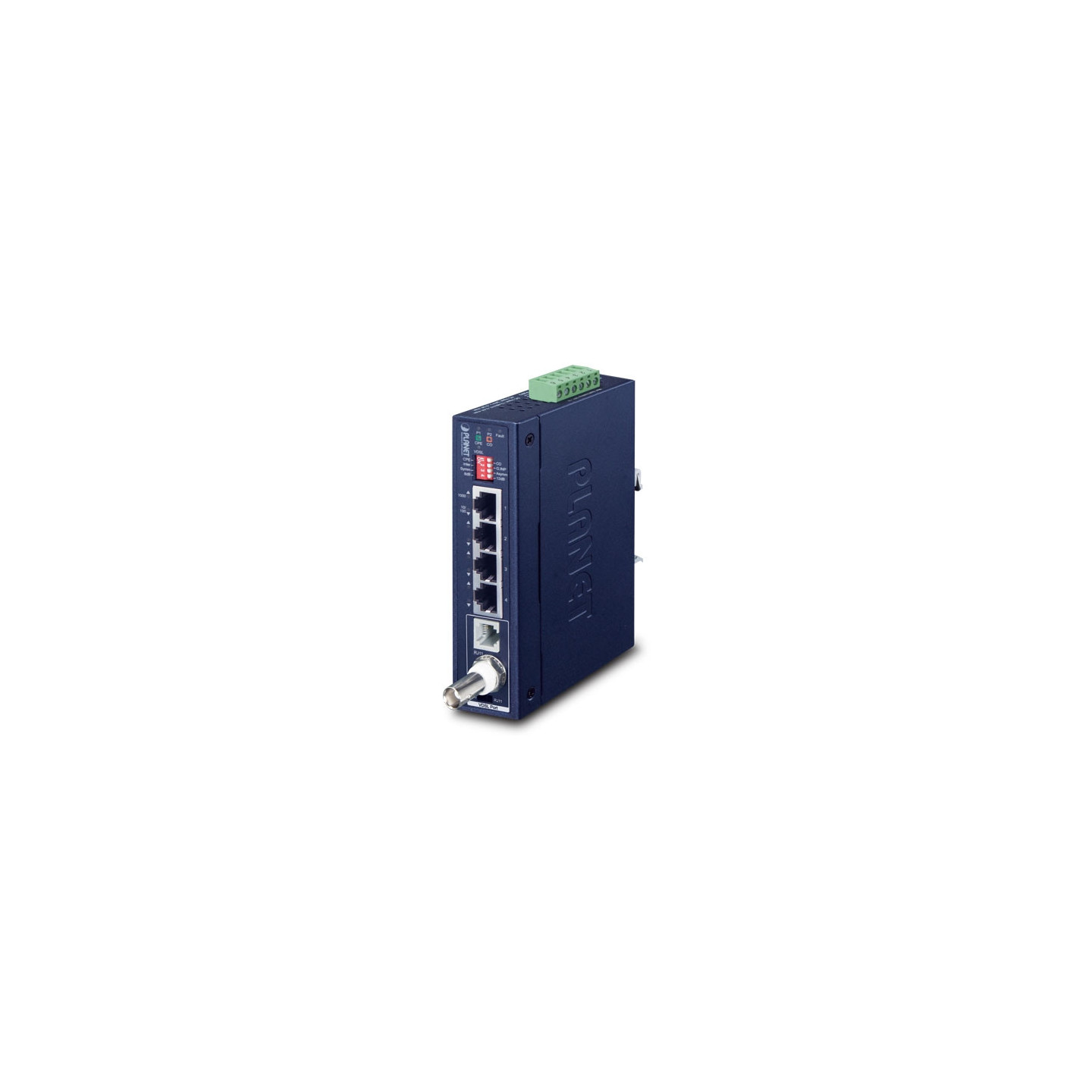

PLANET IVC-234GT

Especificaciones de hardware

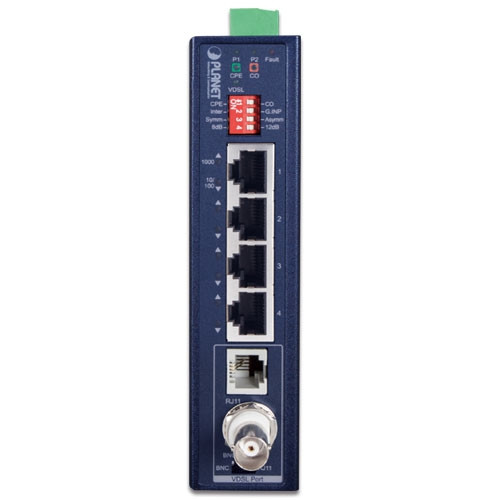

Interfaz TP 4 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

VDSL BNC 1 Ethernet hembra BNC a través de puerto

coaxial Cableado:

Cable coaxial: cable RG-6 / U de 75 ohmios

, cable RG-59 / U de menos de 12 Ω / 1000 pies

, menos de 30 Ω / 1000 pies.

Distancia máxima:

máx. 1,2 km con transmisión de datos (3,937 pies)

VDSL RJ11 1 conector

telefónico hembra VDSL2/ADSL2+ RJ11 Cables telefónicos de par trenzado (AWG-24 o superior) de hasta 1,2 km (3.937 pies)

Interruptor DIP y funcionalidad DIP-1: Seleccione el modo

CO o CPE DIP-2: Seleccione el modo

G.INP o Interleaved DIP-3: Seleccione el perfil de banda (asimétrico o simétrico)

DIP-4: Seleccione SNR de 12 dB o 8 dB

Indicadores LED Potencia 1/Potencia 2: Verde

FALLO: Rojo

1000BASE-T LNK/ACT: Verde

10/100BASE-TX LNK/ACK: Verde

VDSL: Verde

CO: Verde

CPE: Verde

Protección contra descargas electrostáticas 6KV CC

Recinto Carcasa metálica delgada IP30

Instalación Kit de carril DIN o oreja de montaje en pared

Dimensiones (ancho x fondo x alto) 32 x 135 x 87,8 mm

Peso 185 g

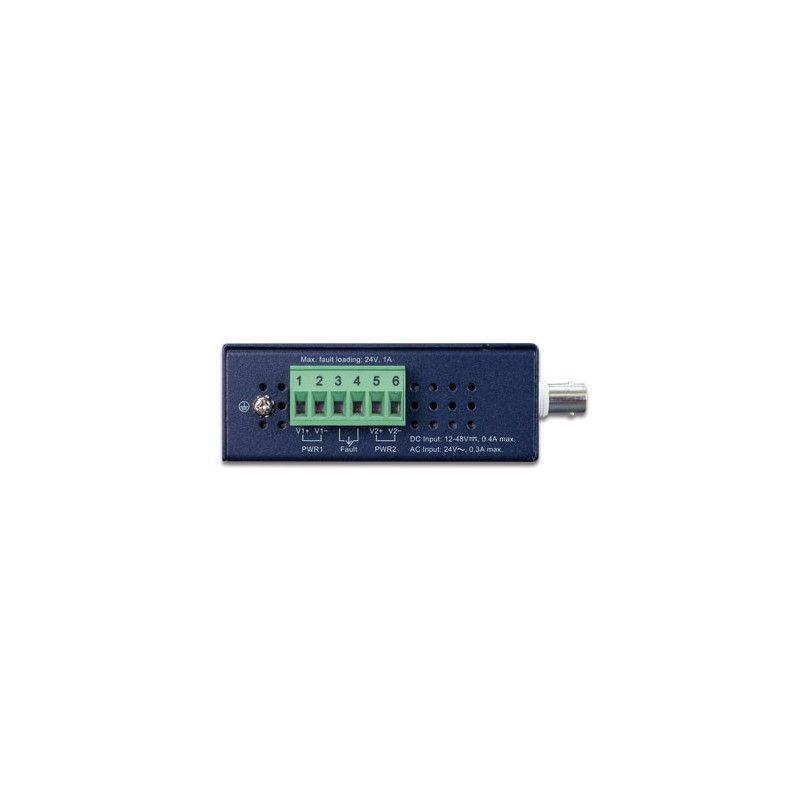

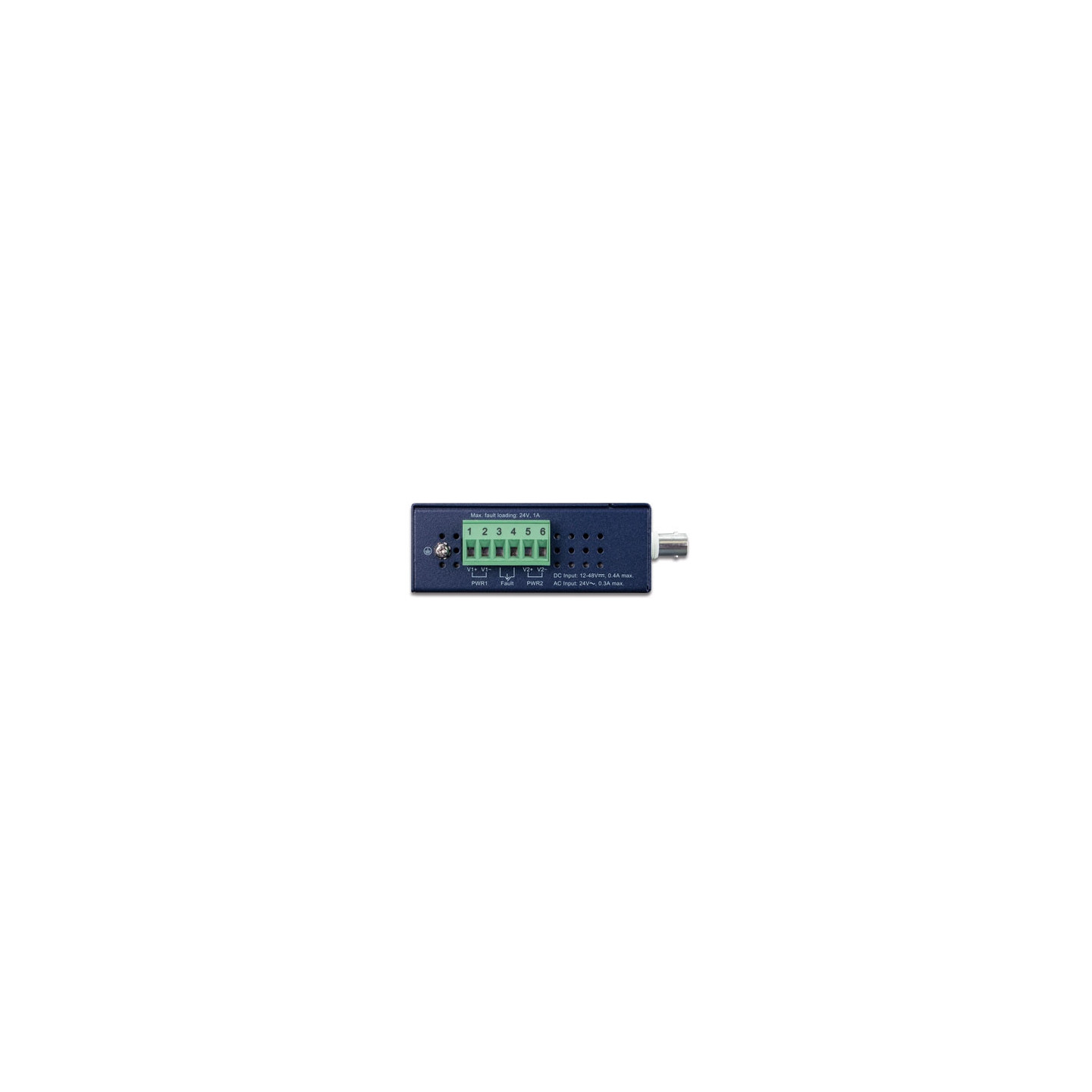

Requisito de energía Entrada de CC: Dual 12 ~ 48 V CC, 0,4 A máx.

24 V CA

Consumo de energía 5,7 vatios

Rendimiento

Tabla de rendimiento ascendente/descendente con cable RJ11

CO, Intercalado, Asimétrico, 8dB

　200M -> 93Mbps/190Mbps

　400M -> 67Mbps/164Mbps

　600M -> 38Mbps/116Mbps

　800M -> 24Mbps/59Mbps

　1000M -> 9Mbps/45Mbps

　1200M -> 6Mbps/30Mbps

CO, Interleave, Sym, 8dB

200M -> 143 Mbps/148 Mbps

400 M -> 118 Mbps/119 Mbps

600 M -> 71 Mbps/75 Mbps

800 M -> 49 Mbps/36 Mbps

1000 M -> 21 Mbps/25 Mbps

1200 M -> 16 Mbps/24 Mbps

G.INP, ASym, 8dB

　200M -> 92Mbps/190Mbps

　400M -> 68Mbps/165Mbps

　600M -> 37Mbps/112Mbps

　800M -> 27Mbps/56Mbps

　1000M -> 9Mbps/46Mbps

　1200M -> 5Mbps/31Mbps

G.INP, sym, 8dB

200M -> 143 Mbps/148 Mbps

400 M -> 116 Mbps/115 Mbps

600 M -> 71 Mbps/69 Mbps

800 M -> 49 Mbps/32 Mbps

1000 M -> 19 Mbps/27 Mbps

1200 M -> 16 Mbps/23 Mbps

CO, Interleave, Asym, 12dB

200M -> 85 Mbps/174 Mbps

400 M -> 59 Mbps/146 Mbps

600 M -> 28 Mbps/94 Mbps

800 M -> 22 Mbps/49 Mbps

1000 M -> 7 Mbps/40 Mbps

1200M -> 3 Mbps/28 Mbps

CO, Intercalado, Sym, 12dB

200M -> 132 Mbps/126 Mbps

400 M -> 103 Mbps/104 Mbps

600 M -> 59 Mbps/60 Mbps

800 M -> 38 Mbps/27 Mbps

1000 M -> 15 Mbps/24 Mbps

1200M -> 6 Mbps/20 Mbps

G.INP, Asym, 12dB

　200M -> 85Mbps/174Mbps

　400M -> 57Mbps/144Mbps

　600M -> 28Mbps/94Mbps

　800M -> 22Mbps/49Mbps

　1000M -> 7Mbps/40Mbps

　1200M -> 3Mbps/28Mbps

G.INP, Sym, 12dB

　200M -> 129Mbps/136Mbps

　400M -> 99Mbps/96Mbps

　600M -> 61Mbps/55Mbps

　800M -> 39Mbps/24Mbps

　1000M -> 15Mbps/26Mbps

　1200M -> 12Mbps/20Mbps

Tabla de rendimiento aguas arriba/aguas abajo con cable coaxial

CO, Intercalado, Asimétrico, 8dB

200M -> 54 Mbps/184 Mbps

400 M -> 49 Mbps/148 Mbps

600 M -> 36 Mbps/100 Mbps

800 M -> 21 Mbps/50 Mbps

1000 M -> 7 Mbps/42 Mbps

1200 M -> 5 Mbps/27 Mbps

CO, Interleave, Sym, 8dB

200M -> 131 Mbps/148 Mbps

400 M -> 93 Mbps/118 Mbps

600 M -> 77 Mbps/66 Mbps

800 M -> 44 Mbps/30 Mbps

1000 M -> 20 Mbps/25 Mbps

1200 M -> 13 Mbps/27 Mbps

G.INP, ASym, 8dB

200M -> 89 Mbps/185 Mbps

400 M -> 57 Mbps/155 Mbps

600 M -> 33 Mbps/75 Mbps

800 M -> 17 Mbps/66 Mbps

1000 M -> 13 Mbps/59 Mbps

1200 M -> 4 Mbps/32 Mbps

G.INP, sym, 8dB

　200M -> 140Mbps/144Mbps

　400M -> 104Mbps/113Mbps

　600M -> 62Mbps/73Mbps

　800M -> 40Mbps/29Mbps

　1000M -> 20Mbps/27Mbps

　1200M -> 14Mbps/20Mbps

CO, Interleave, Asym, 12dB

200M -> 75 Mbps/169 Mbps

400 M -> 54 Mbps/128 Mbps

600 M -> 26 Mbps/80 Mbps

800 M -> 17 Mbps/39 Mbps

1000 M -> 5 Mbps/29 Mbps

1200 M -> 3 Mbps/28 Mbps

CO, Intercalado, Sym, 12dB

200M -> 125 Mbps/128 Mbps

400 M -> 89 Mbps/99 Mbps

600 M -> 64 Mbps/53 Mbps

800 M -> 37 Mbps/26 Mbps

1000 M -> 19 Mbps/28 Mbps

1200 M -> 15 Mbps/20 Mbps

G.INP, Asym, 12dB

　200M -> 79Mbps/166Mbps

　400M -> 47Mbps/137Mbps

　600M -> 31Mbps/73Mbps

　800M -> 13Mbps/45Mbps

　1000M -> 6Mbps/38Mbps

　1200M -> 3Mbps/22Mbps

G.INP, Sym, 12dB

200M -> 117 Mbps/123 Mbps

400 M -> 89 Mbps/96 Mbps

600 M -> 52 Mbps/43 Mbps

800 M -> 39 Mbps/24 Mbps

1000 M -> 15 Mbps/26 Mbps

1200 M -> 12 Mbps/20 Mbps

Especificaciones del interruptor

Esquema de procesamiento de interruptores Almacenamiento y reenvío

Tabla de direcciones Entradas de 2K

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Tamaño del paquete Jumbo 9K bytes

Especificaciones del sistema

Cumplimiento de VDSL VDSL-DMT

UIT-T G.993.1 VDSL

UIT-T G.997.1

UIT-T G.993.2 VDSL2 (Perfil 17A/30A Soporte)

UIT-T G.993.5 G. Vectorización

UIT-T G.998

G.INP

Cumplimiento de ADSL Compatible con el estándar

ADSL2/2+ ITU G.992.3 G.dmt.bis

ITU G.992.5 G.dmt.bisplus

Velocidad de datos: hasta 24 Mbps

Conformidad con las normas

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

UIT-T G.993.1 VDSL

ITU-T G.997.1

UIT-T G.993.2 VDSL2 (perfil 17a/30a Soporte)

UIT-T G.993.5 G.Vectoring y G.INP

ITU-T G.998

Cumplimiento normativo FCC Parte 15 Clase A, CE

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 95% (sin condensación)

Almacenamiento: 5 ~ 95% (sin condensación)
