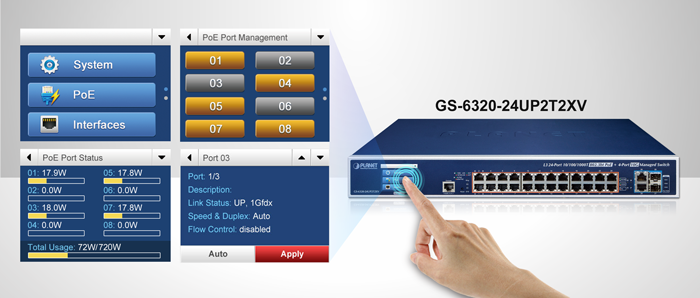

PLANET GS-6320-24UP2T2XV

Especificaciones de hardware

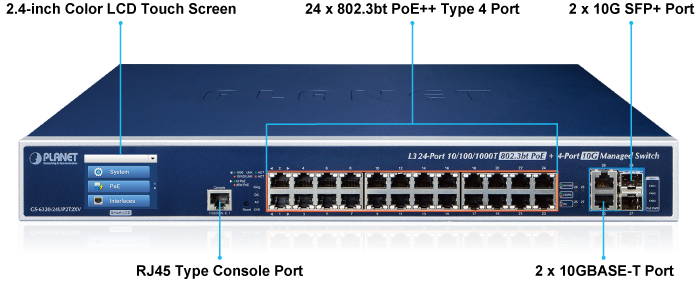

Puertos de cobre 24 puertos

10/100/1000BASE-T RJ45 auto-MDI/MDI-X 2 puertos RJ45 10GBASE-T negociación automática (puertos -25 a puerto-26), admite velocidad de datos 10G/5G/2.5G/1G/100Mbps

Tragamonedas SFP+ 2 interfaces SFP+ 10GBASE-SR/LR (puertos -27 a puerto-28)

compatibles con el transceptor SFP 1000BASE-SX/LX/BX

Consola 1 puerto serie RJ45 (115200, 8, N, 1)

ANILLO Soporta ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 50 ms

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Dimensiones (ancho x fondo x alto) 444 x 301 x 56 mm, 1,25 U de altura

Peso 5417 g

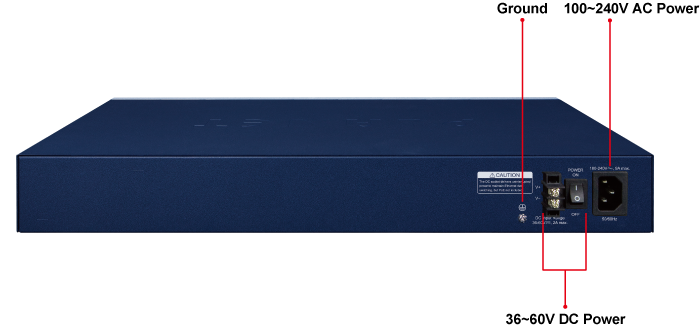

Consumo de energíaRequisitos de energía – CA CA 100~240 V, 50/60 Hz, 8 A

Requisitos de alimentación: CC CC 36~60 V, 2 A

Protección contra descargas electrostáticas 5K V CC

Abanicar 3 ventiladores inteligentes

LED Sistema:

SYS (verde)

CA (verde)

CC (verde) anillo (verde)

Alerta de ventilador1/2/3 (rojo)

Alerta PoE PWR (rojo)

Interfaces Ethernet PoE (puertos 1 a 24):

af/at PoE (ámbar)

bt PoE/UPOE (verde)

Interfaces Ethernet (puertos 1 a 24):

1000 LNK/ACT (verde), 10/100 LNK/ACT (ámbar)

Interfaces 10GBASE-T (puertos 25 a 26):

1G (verde), 2,5G/5G (verde + ámbarr), 10G (ámbar)

1/10G Interfaces SFP+ (puertos 27 hasta 28):

1 G (verde), 2,5 G (verde + ámbar), 10 G (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 128 Gbps/sin bloqueo

Rendimiento 95.23 Mbps@64Bytes

Tabla de direcciones 32K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Alimentación a través de Ethernet

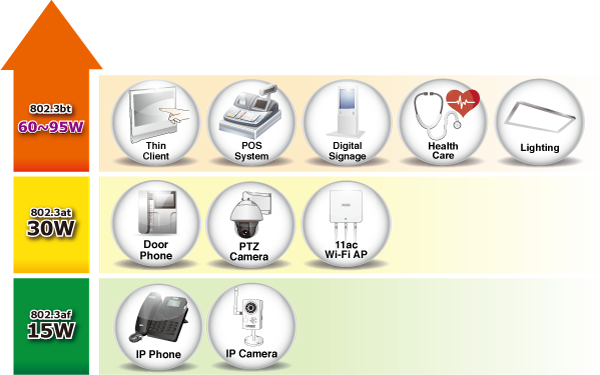

Estándar PoE 802.3bt PoE++ PSE

Compatible con versiones anteriores de IEEE 802.3af/802.3at PoE PSE

Tipo de fuente de alimentación PoE 802.3bt

UPoE

Tramo final Fuerza de tramo

medio

Salida de alimentación PoE Por puerto 52 V CC

802.3bt Modo tipo 4: Del puerto 1 al puerto 24: máximo 90 vatios

Modo UPoE: del puerto 1 al puerto 24: máximo 95 vatios

Modo de fin de tramo: máximo 36 vatios Modo

de intervalo medio: máximo 36 vatios Modo

de fuerza: máximo 90 vatios

Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Tramo final: 1/2(-), 3/6(+)

Tramo medio: 4/5(+), 7/8(-)

Presupuesto de energía PoE 720 vatios (máx.) @ < 40 grados C temperatura

de funcionamiento 660 vatios (máx.) @ 40 a 49 grados C temperatura

de funcionamiento 600 vatios (máx.) @ 50 grados C temperatura de funcionamiento

Número de PD 802.3BT tipo 4 de 90w 8 unidades

Número de PD 802.3bt tipo 3 de 60w 12 unidades

Número de PDs 802.3at de 30w 24 unidades

Funciones de gestión de PoE

Gestión de sistemas PoE Puerto PoE sMonitoreo de

estado Control total del presupuesto de energía PoE

SobreTemperatura pProtección

Umbral de uso de PoE y umbral de temperatura

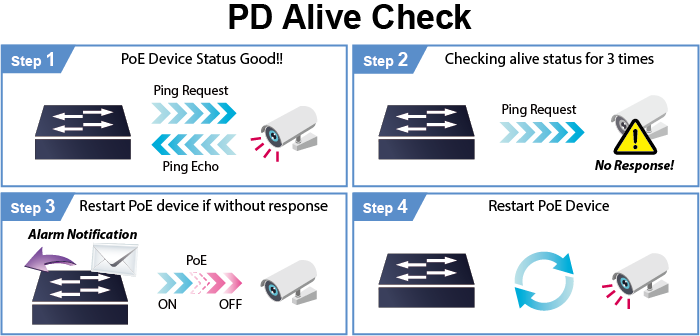

Detección en vivo de dispositivos PoE Por puerto Dirección

IP PD remota 4 acciones

Ninguna

Reinicio de PD Reinicio de

PR y alarma

Alarma

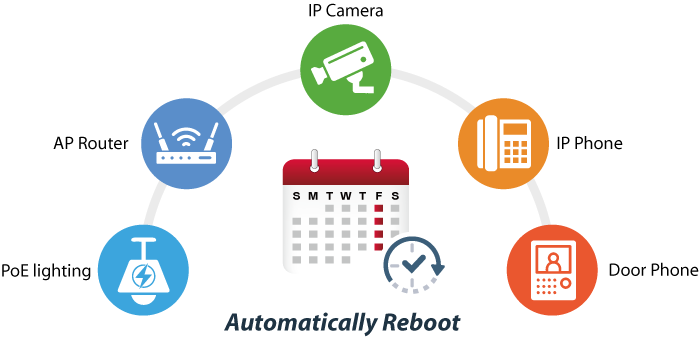

Reciclaje de energía PoE Horario diario o predefinido

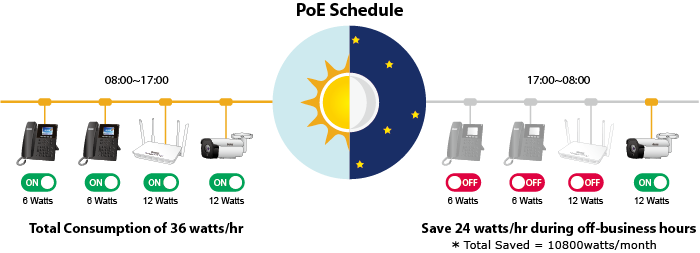

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Máx. 200 metros

Funciones de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas

de enrutamiento Máx. 4K H/W entradas de tabla de enrutamiento

Protocolos de enrutamiento IPv4 RIPv1/v2

IPv4 OSPFv2

Enrutamiento

estático de hardware IPv4 IPv6 OSPFv3

Enrutamiento estático de hardware IPv6

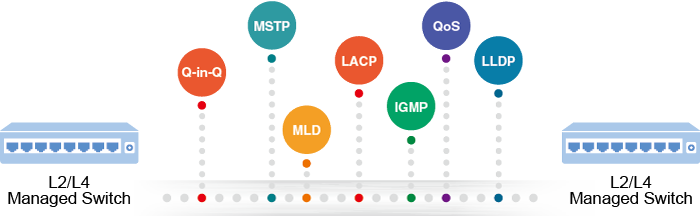

Funciones de gestión de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática y el estado del troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN

etiquetada 802.1Q 802.1ad Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz

MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4095 ID de VLAN

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1d Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

Protección BPDU

Agregación de enlaces IEEE 802.3ad LACP/troncal estática

14 grupos troncales con 4 puertos por troncal

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad con

el modo de consulta IPv4 IGMP Filtrado de puertos de

indagación IGMP Hasta 255 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD (v1/v2) Compatibilidad con

el modo de consulta IPv6 MLD Hasta 255 grupos de multidifusión

Anillo Soporta ERPS, y cumple con ITU-T G.8032

Tiempo de recuperación < 10ms @ 3 nodos Tiempo de

recuperación <50ms @ 16 nodos

Soporta anillo mayor y subanillo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación:

Número de

puerto 802.1p Prioridad

802.1Q Etiqueta

VLAN Campo DSCP/ToS en el paquete IP

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 10 kbps ~ 13000 Mbps

Salida: 10 kbps ~ 13000 Mbps

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

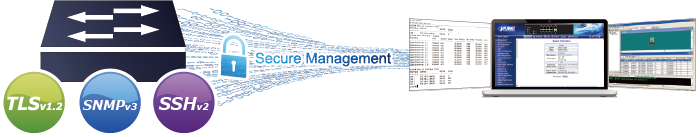

Interfaces de gestión seguras SSHv1/SSHv2, TLSv1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo LLDP NTP

PLANET Smart Discovery Utility

Aplicación PLANET CloudViewer

Gestión de eventos Syslog

remoto Registro

del sistema SMTP

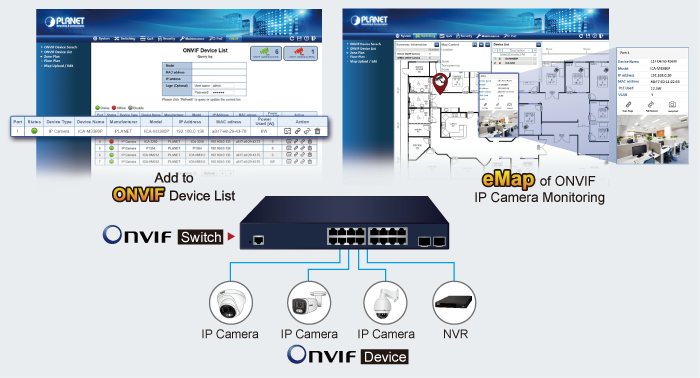

ONVIF Detección de

dispositivos ONVIF Supervisión de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1x Control

de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

Plus

IEEE 802.3bt PoE++

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1058 RIP v1

RFC 2453 RIP v2

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

RFC 2328 OSPF v2

RFC 2740 OSPF v3

ITU-T G.8032 Anillo ERPS

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
