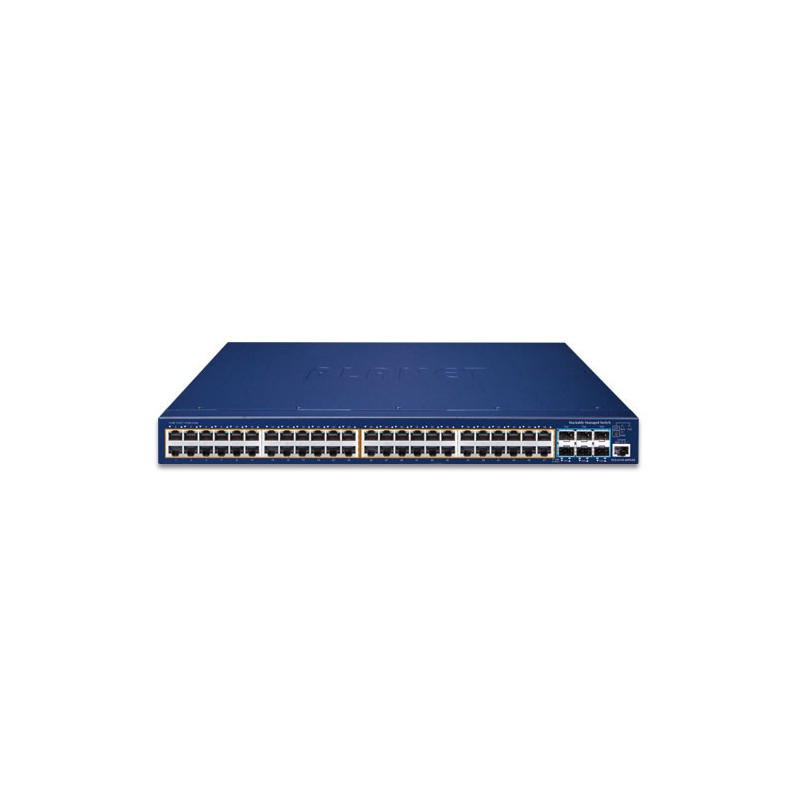

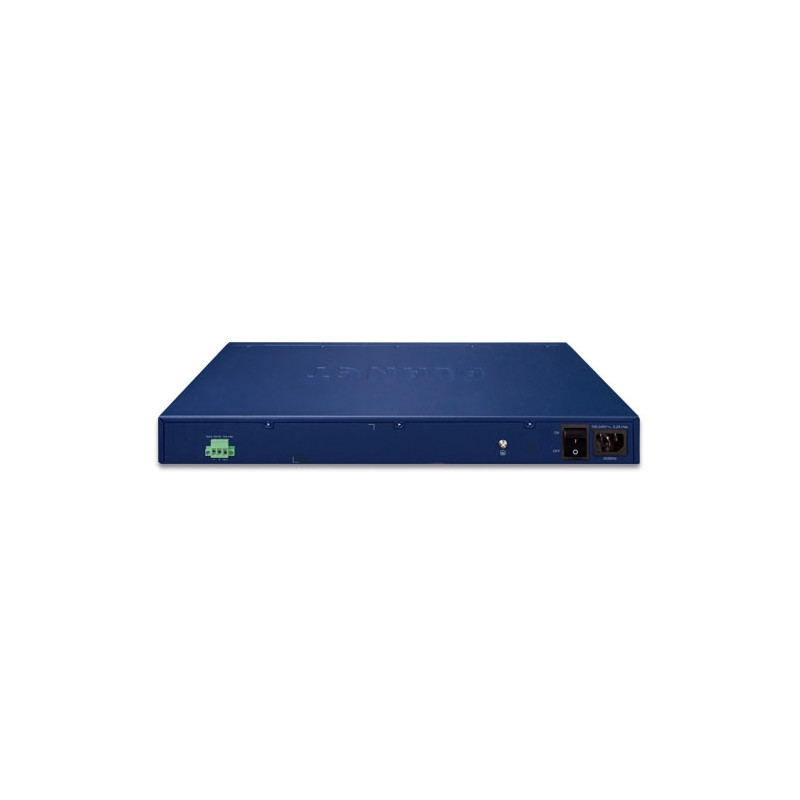

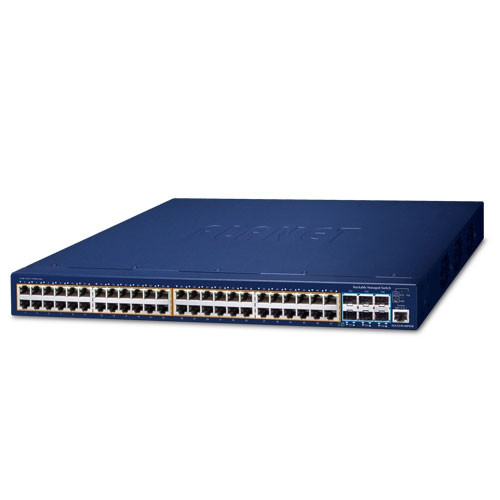

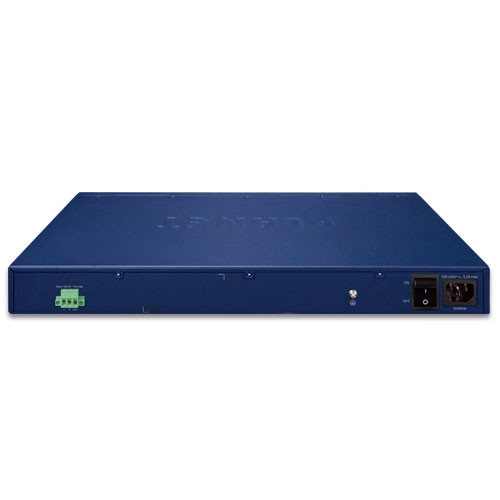

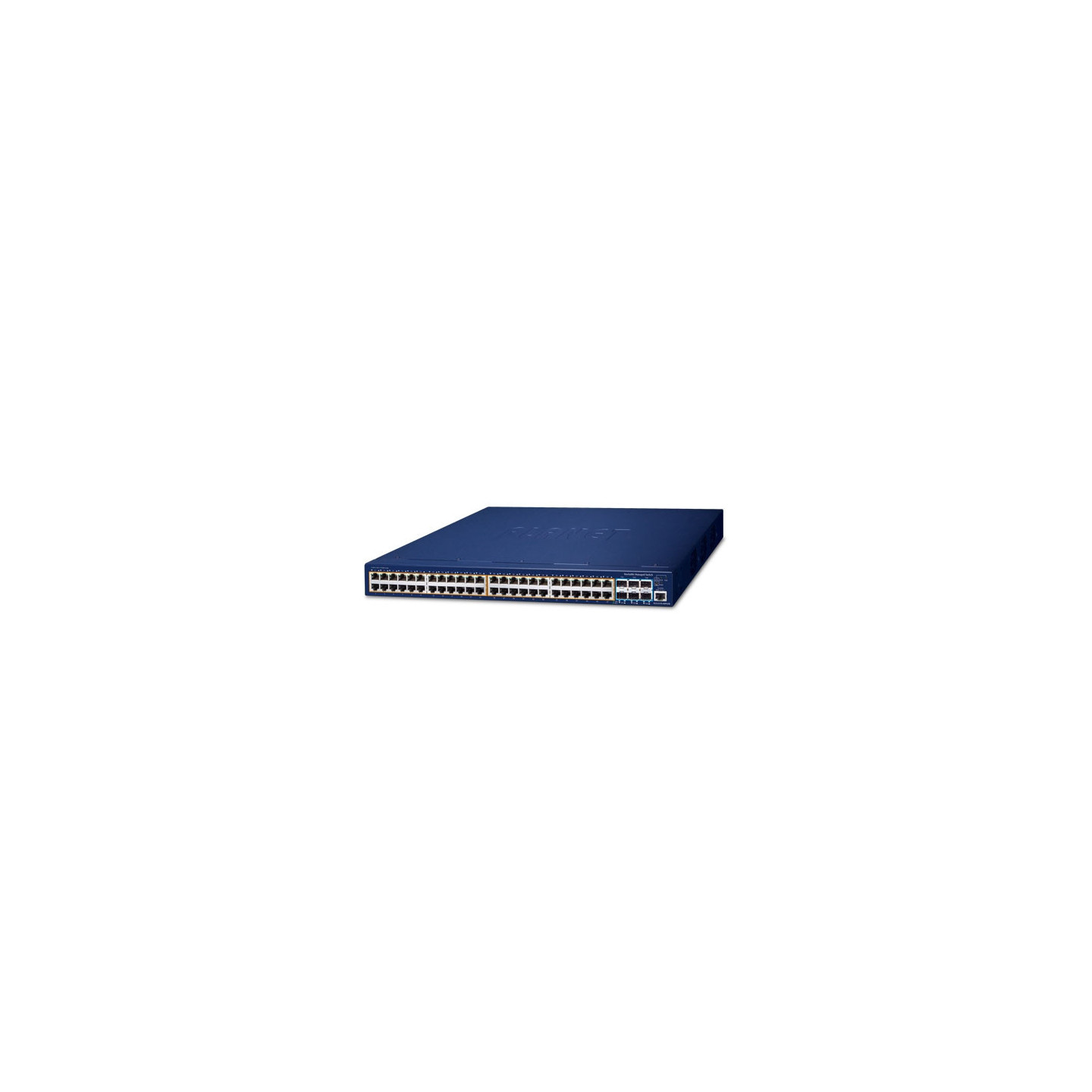

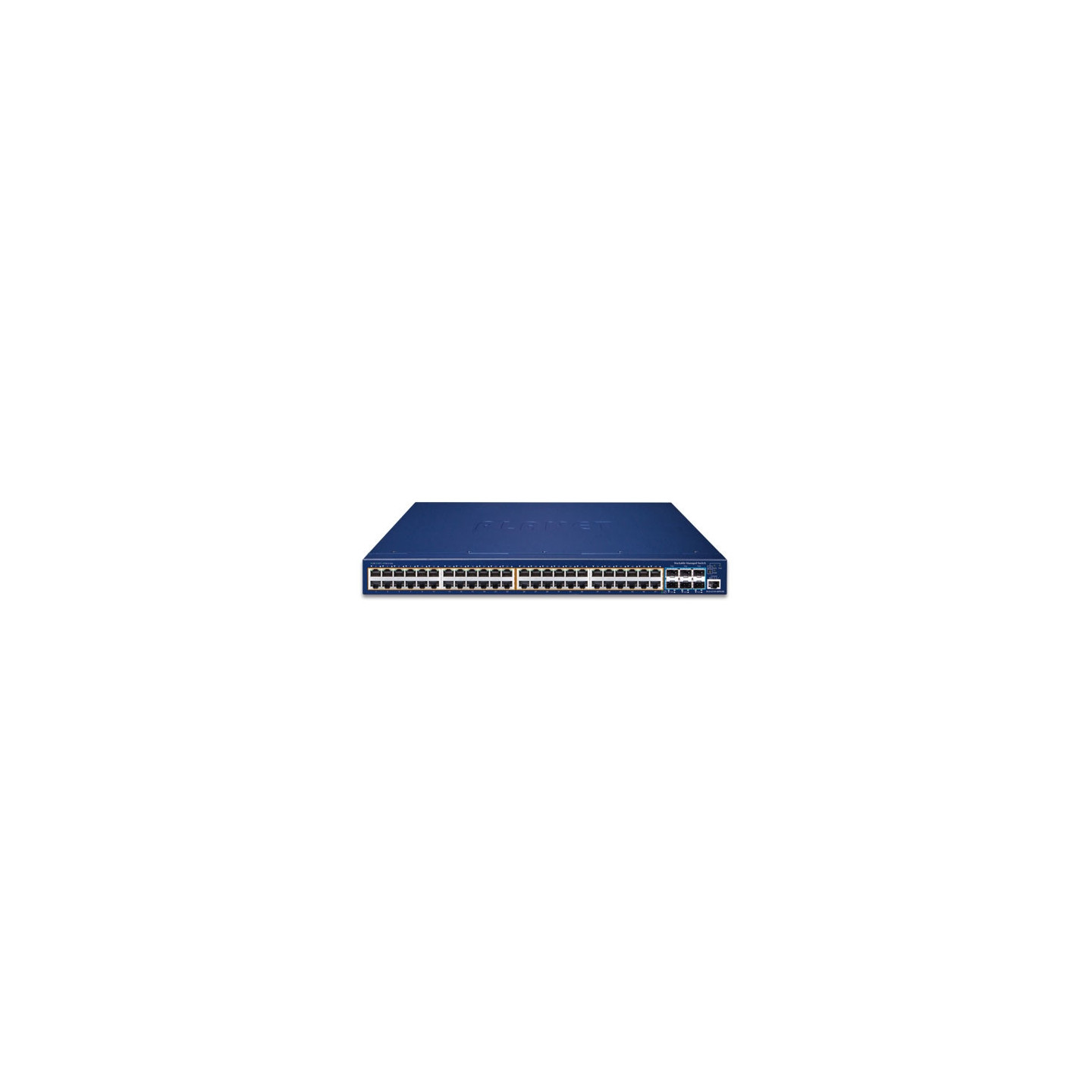

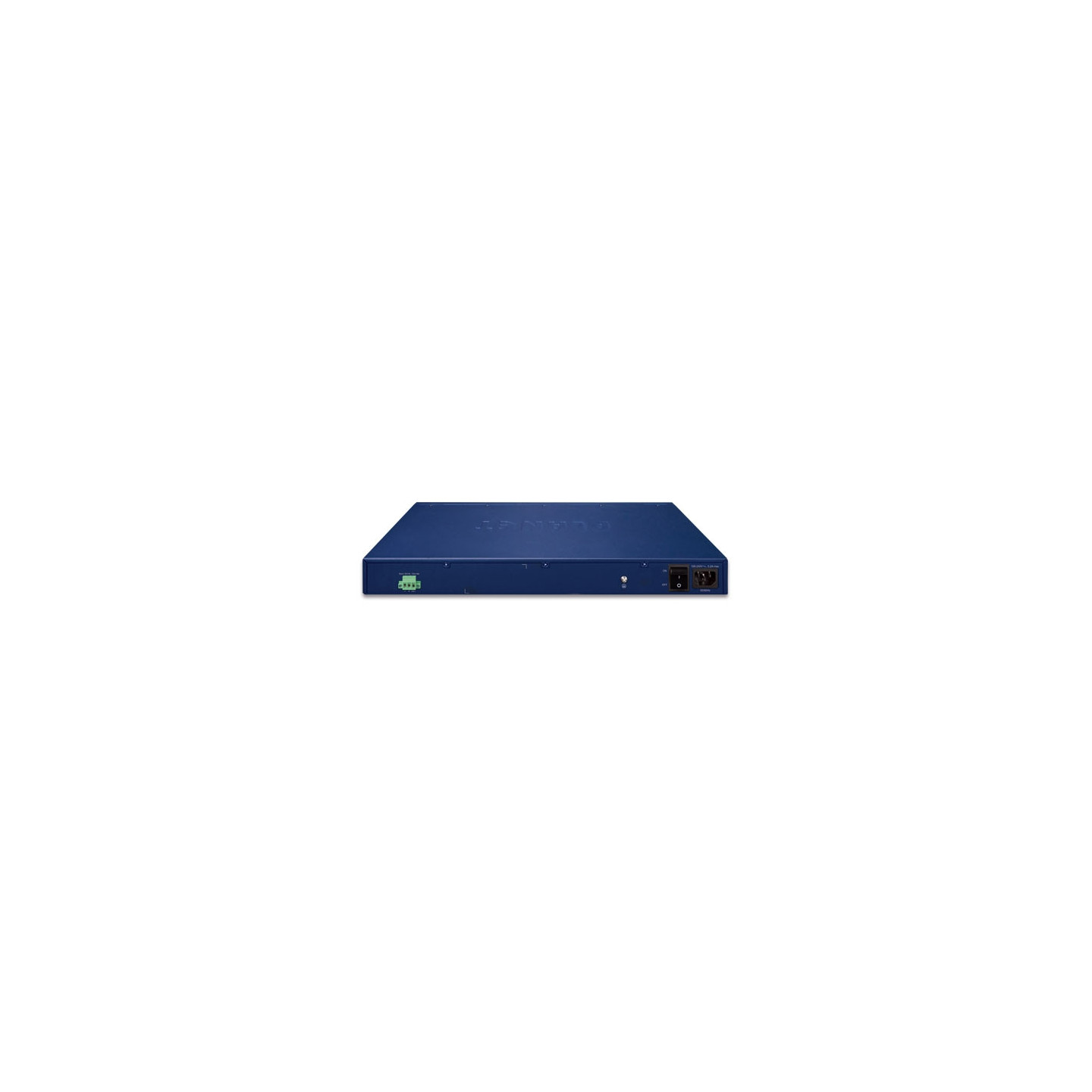

PLANET SGS-6310-48P6XR

Especificaciones de hardware

Puertos de cobre 48 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X

Puertos SFP+ 10G 6 INTERFAZ

10GBASE-SR/LR SFP+ Compatible con versiones anteriores del transceptor 1000BASE-X SFP

Puerto de consola 1 puerto serie RJ45 a RS232 (9600, 8, N, 1)

DRAM 512 millones de bytes

Memoria flash 16Mbytes

Dimensiones (ancho x fondo x alto) 440 x 301 x 44 mm

Peso 5200g

Consumo de energía 48 vatios/163,68 BTU (sistema)

830 vatios/2830,3 BTU (sistema+PoE)

Requisitos de alimentación: CA CA: 100 ~ 240 V, 50 / 60 Hz

Requisitos de alimentación: CC CC 55V

Abanicar 2

LED Sistema:

SYS, PWR, PoE (verde)

Puertos:

10/100/1000T RJ45 Puerto: LNK/ACT y PoE en uso (verde)

1/10G SFP+ Puerto: LNK/ACT (verde)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 216 Gbps/sin bloqueo

Rendimiento del conmutador 160.7Mpps

Tabla de direcciones Tabla de direcciones MAC de 32K con función de aprendizaje automático

Tabla ARP 2K

Tabla de enrutamiento 2040

Interfaz VLAN 64

Interfaz IP 64

Tabla ACL 1024

Búfer de datos compartidos 1.5MB

Bastidor Jumbo 9KBytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Especificaciones de alimentación a través de Ethernet

Estándar PoE IEEE 802.3af/at PoE+ PSE

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Por puerto 54 V CC, 30 vatios (máx.)

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 370 vatios (máx.) CA

740 vatios (máx.) CC

740 vatios (máx.) CA + CC

Funciones de capa 3 de IPv4

Protocolo de enrutamiento IP Ruta

estática RIPv1/v2

OSPFv2

Enrutamiento de capa 3 basado en hardware

Funciones de enrutamiento VRRP v1/v3

ARP ARP

Proxy

IGMP

Funciones de capa 3 de IPv6

Protocolo de enrutamiento IP RIPng

OSPFv3

IPv6 LPM Routing

IPv6 Policy-based Routing (PBR)

IPv6 VRRPv3

IPv6 RA (Router Advertisement)

Enrutamiento de capa 3 basado en hardware

Funciones de enrutamiento Túneles configurados:

Túnel GRE, Túnel

ISATAP, túnel de 6 a 4 túneles, Túnel

manual

Otro ICMPv6, IPv6 ND

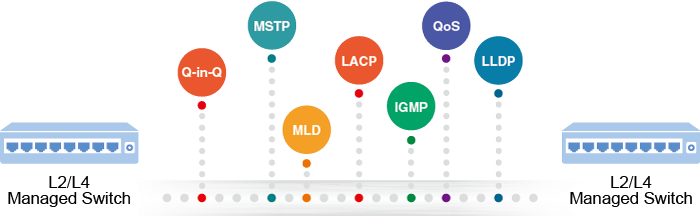

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

del control de flujo Control de ancho de banda en cada puerto

Detección de bucle invertido

Estado del puerto Muestre el modo dúplex de velocidad, el estado del enlace, el estado del control de flujo y

el estado de negociación automática de cada puerto

VLAN VLAN etiquetada 802.1Q, hasta 4K Grupos

de VLAN 802.1ad Q-in-Q (apilamiento de VLAN)

GVRP para la administración de

VLAN Perimetral de VLAN privada (PVE) compatible con

VLAN basada en protocolo VLAN

basada en MAC

Protocolo de árbol de expansión STP, IEEE 802.1D (Protocolo clásico de árbol de expansión)

RSTP, IEEE 802.1w (Protocolo de árbol de expansión rápida)

MSTP, IEEE 802.1s (Protocolo de árbol de expansión múltiple, árbol de expansión por VLAN)

Soporta BPDU y protección de raíz

Multidifusión Indagación

IPv4 IGMP v1/v2/v3 Compatibilidad con

el modo de consulta IPv6 MLD v1 Indagación

Registro de VLAN de multidifusión (MVR)

Hasta 1024 grupos de multidifusión (IPv4 + IPv6)

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 64 grupos con 8 puertos por grupo troncal

Control de ancho de banda TX/RX/Ambos

Al menos 64 Kbps de paso

QoS 8 colas de prioridad en todos los puertos

del switch Admite políticas

de CoS de prioridad estricta y Round Robin ponderado (WRR) Clasificación del tráfico:

CAR, HQoS, MAC/IP/TCP/UDP

IEEE 802.1p CoS/ToS

IPv4/IPv6 DSCP WRR

basado en

puertos Tail-Drop, WRED, monitoreo de flujo y modelado de tráfico

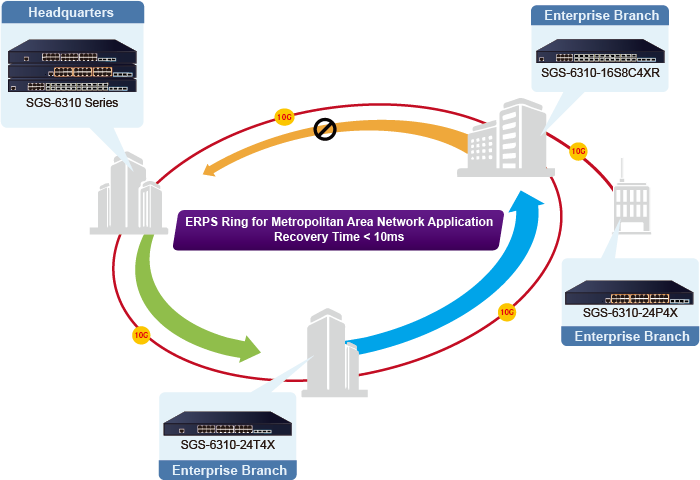

Anillo Soporta ITU-G G.8032 ERPS

Tiempo de recuperación < 10ms @ 3units

Tiempo de recuperación < 50ms @ 16units

Funciones de seguridad

Lista de control de acceso Admite ACL estándar y ampliada ACL

basada en IP/ACL

basada en MAC ACL

basada en tiempo Hasta 1024 entradas

Seguridad Aislamiento de puertos, seguridad de puertos,

enlace

"IP+ puerto MAC+" MAC pegajoso DAI y protección de fuente IP, PPPoE+

L2/L3/L4 Identificación de flujo ACL Filtración

Anti-ataque de DDo S, TCP's SYN Flood, UDP Flood

Broadcast / multicast / unknown unicast storm-control

Soporta MD5, SHA-256, RSA-1024, AES256

Autenticación AAA TACACS+ e IPv4/IPv6 a través de RADIUS

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación RADIUS/TACACS

Funciones de gestión de Switches

Configuración del sistema Consola y navegador

web Telnet

SNMP v1, v2c

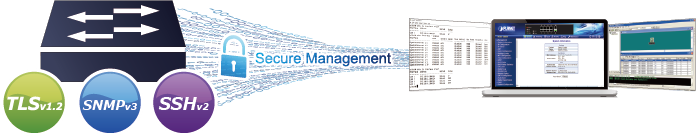

Interfaces de gestión seguras SSHv1/v2, TLSv1.2 y SNMPv3

Gestión de sistemas Admite el direccionamiento

IPv4 e IPv6 Admite la inspección de seguridad de IP del usuario para SNMP

IPv4/IPv6 Admite MIB y TRAP

Admite RMON 1, 2, 3, 9 cuatro grupos

Admite IPv4/IPv6 FTP/TFTP

Admite IPv4/IPv6 NTP

Admite la autenticación RADIUS para IPv4/IPv6 Nombre de usuario y contraseña

de Telnet La configuración correcta para que los usuarios adopten la gestión

de shell del servidor RADIUS Admite la función de gestión de la red de seguridad IP de seguridad: evite el aterrizaje ilegal en un área

no restrictiva Admite el servidor DHCP IPv4 e IPv6

Gestión de eventos Compatible con el servidor Syslog para IPv4 e IPv6

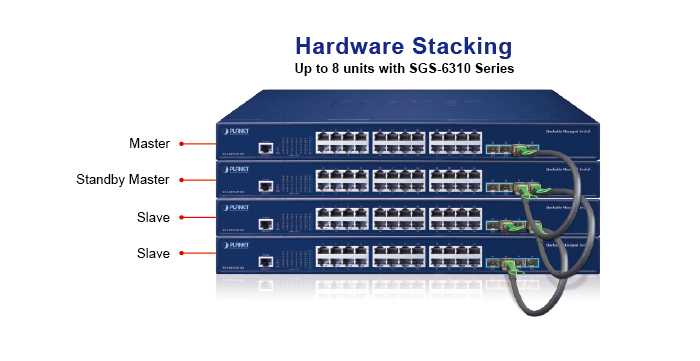

Apilamiento de hardware 8 miembros, máx.

2 ranuras SFP+ de 10G funcionan como interfaces de apilamiento hacia arriba y hacia abajo

Lista de compatibilidad de apilamiento de hardware SGS-6310-24T4X

SGS-6310-24P4X

SGS-6310-16S8C4XR

SGS-6310-48T6X

SGS-6310-48P6XR

MIB SNMP RFC 1213 MIB-II

RFC 1215 Grupo

de trabajo de ingeniería de Internet RFC 1271 RMON

RFC 1354 MIB

de reenvío de IP RFC 1493 MIB

de puente RFC 1643 MIB

similar a éter RFC 1907 SNMP v2

RFC 2011 IP/ICMP MIB

RFC 2012 TCP MIB

RFC 2013 UDP MIB

RFC 2096 MIB

de reenvío IP RFC 2233 if MIB

RFC 2452 TCP6 MIB

RFC 2454 UDP6 MIB

RFC 2465 IPv6 MIB

RFC 2466 ICMP6 MIB

RFC 2573 SNMP v3 notificar

RFC 2574 SNMP v3 VACM

, RFC 2674 Extensiones de MIB de puente (IEEE 802.1Q MIB)

Extensiones de MIB de puente RFC 2674 (IEEE 802.1P MIB)

Conformidad con la norma

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3z Gigabit 1000BASE-SX/LX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1X Control

de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

PLUS

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 2328 OSPF v2

RFC 1058 RIP v1

RFC 2453 RIP v2

ITU-T G.8032 Anillo ERPS

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 10 ~ 90% (sin condensación)

Almacenamiento Temperatura: -20 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
