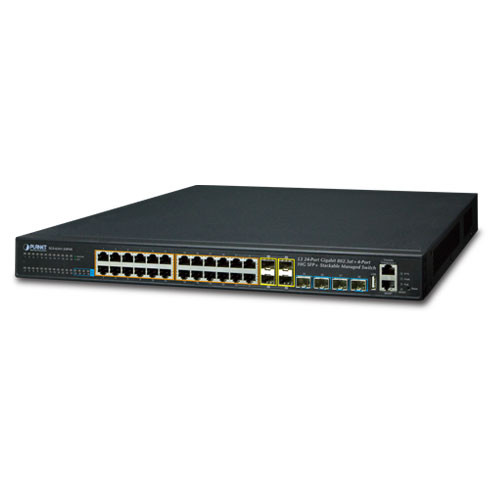

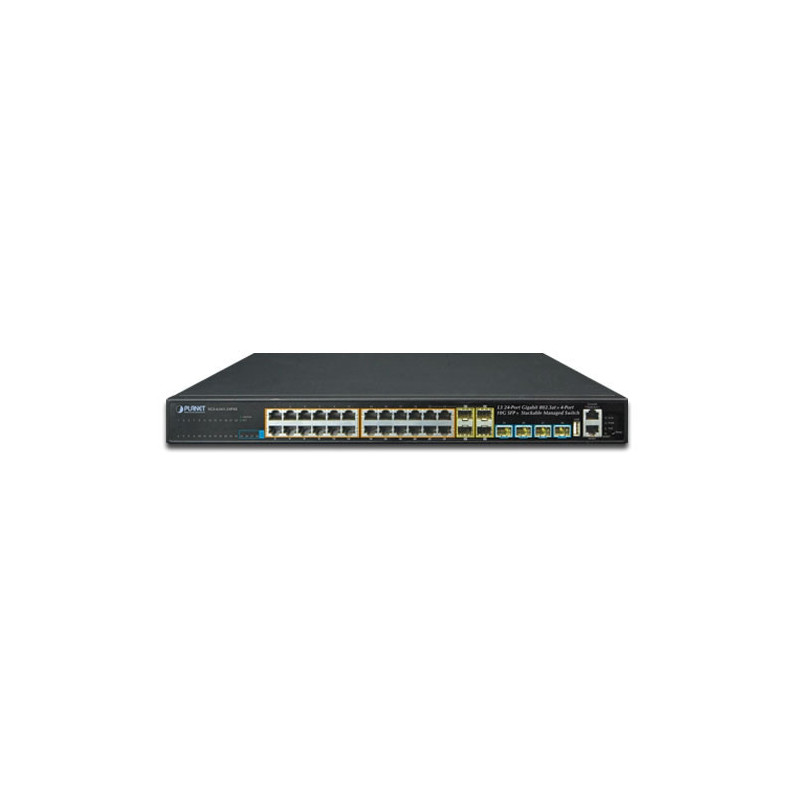

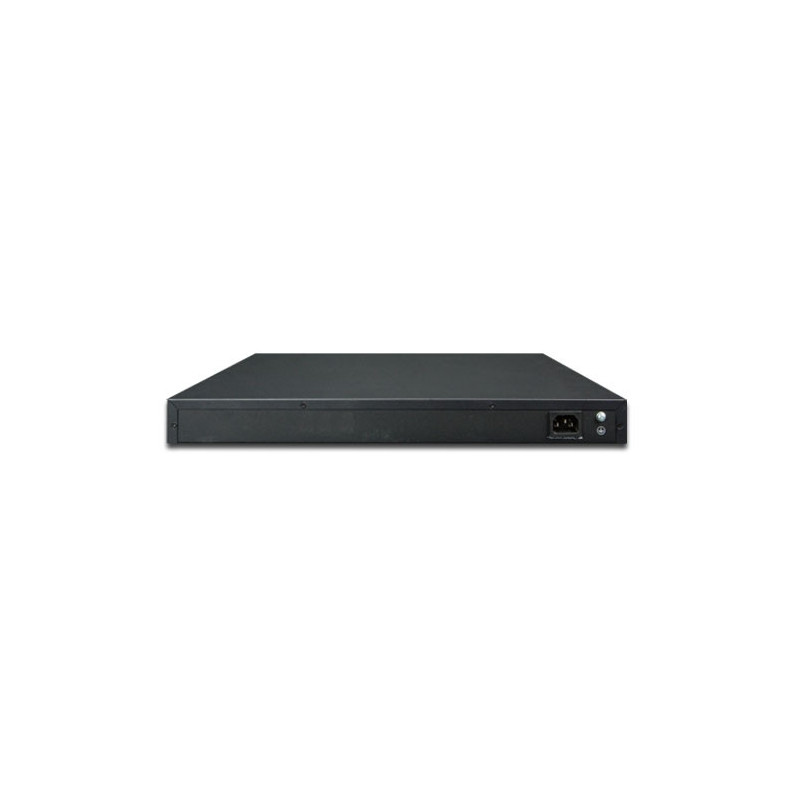

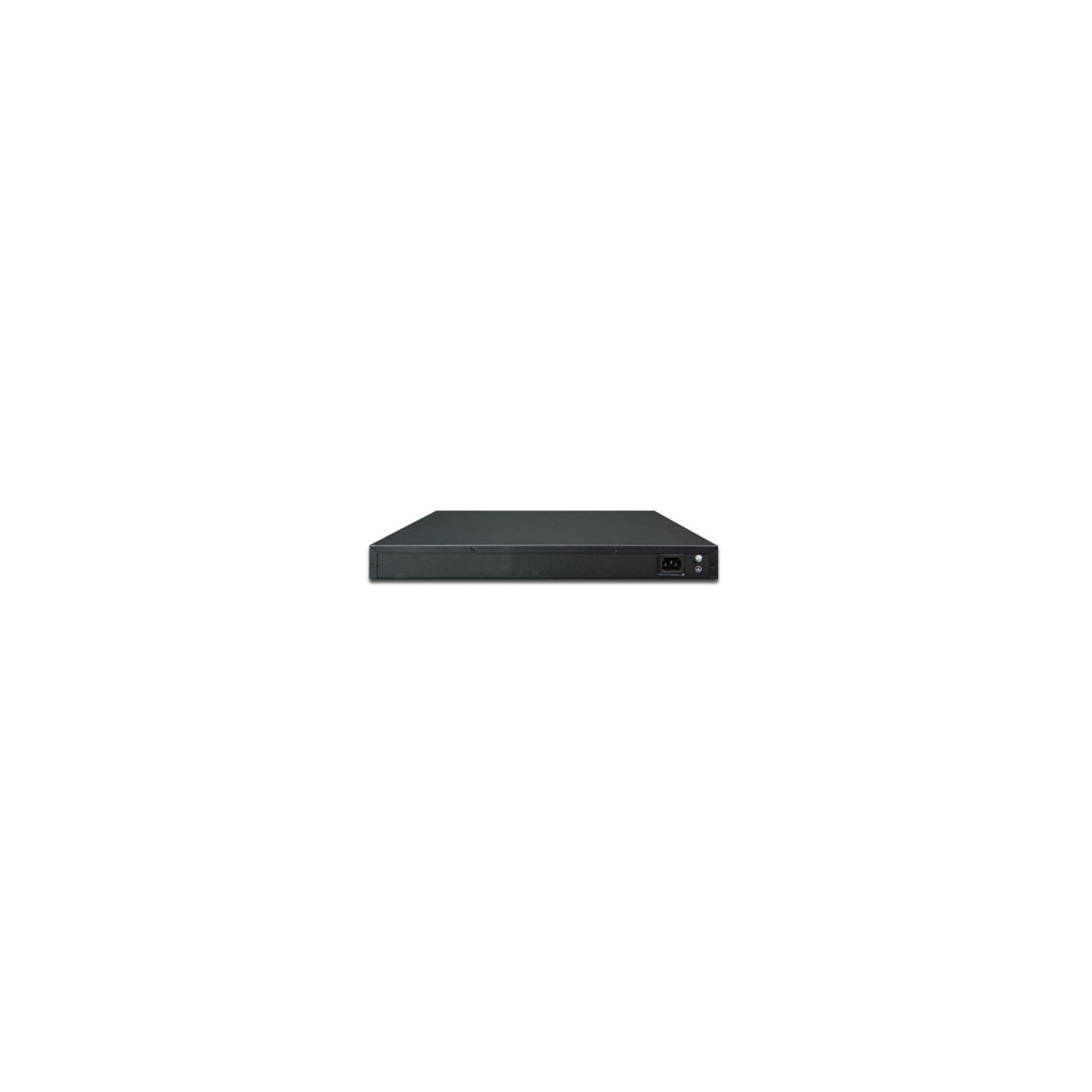

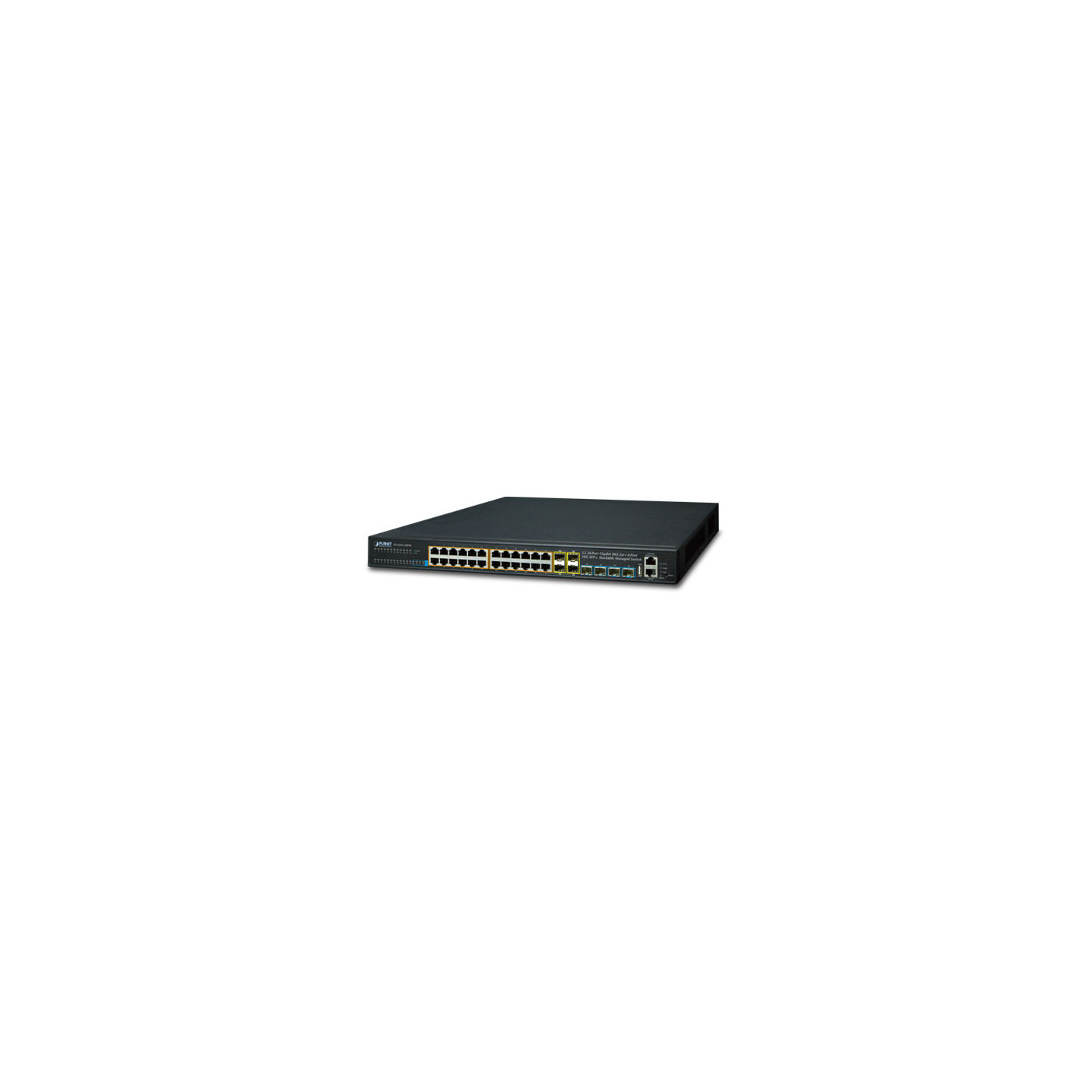

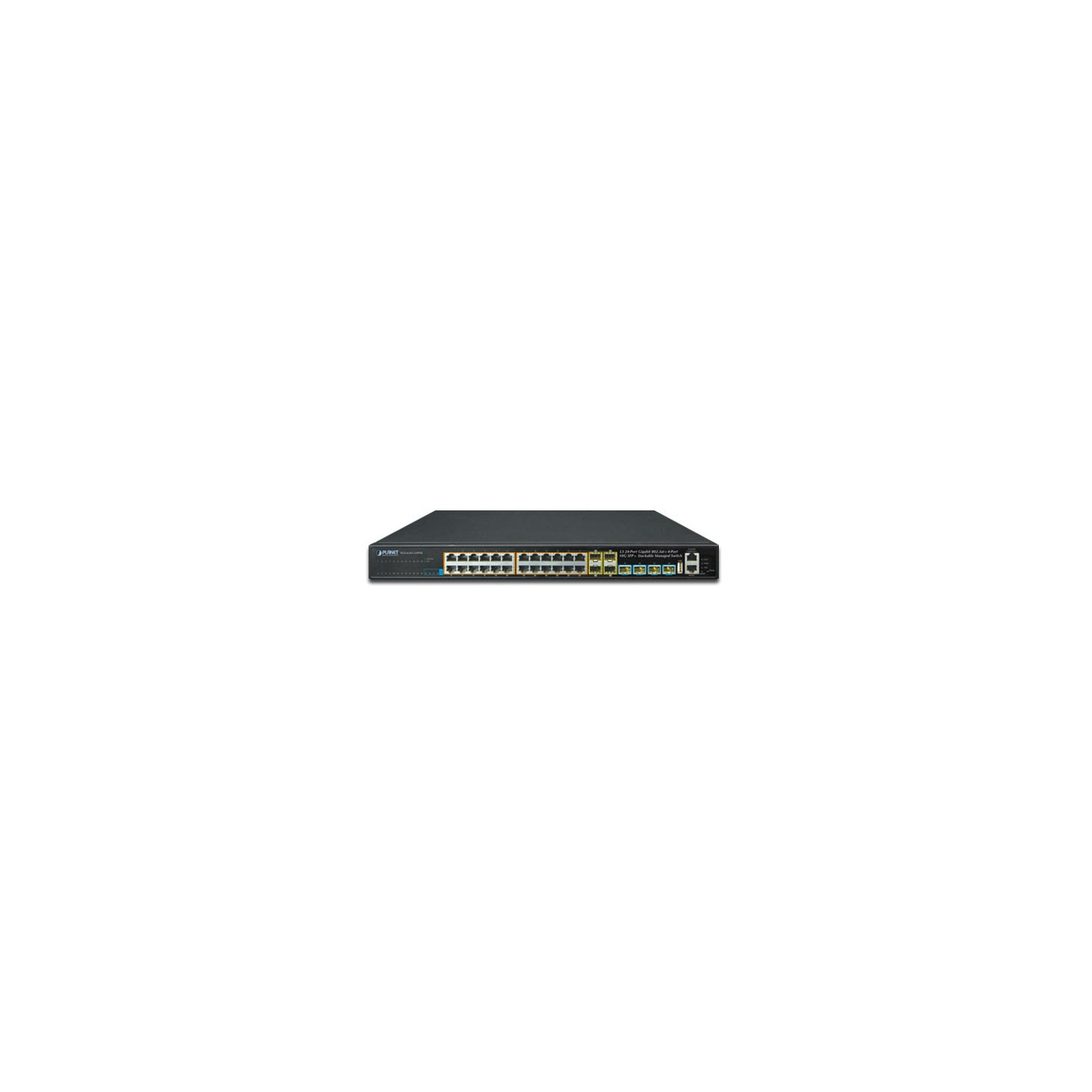

PLANET SGS-6341-24P4X

Especificaciones de hardware

Versión de hardware 2

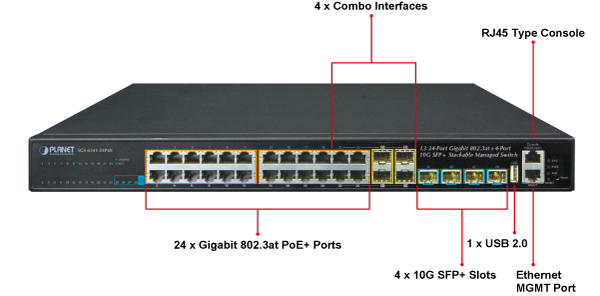

Puertos de cobre 24 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP/mini-GBIC 4 interfaces combinadas SFP 100/1000BASE-X con Port-21 a Port-24

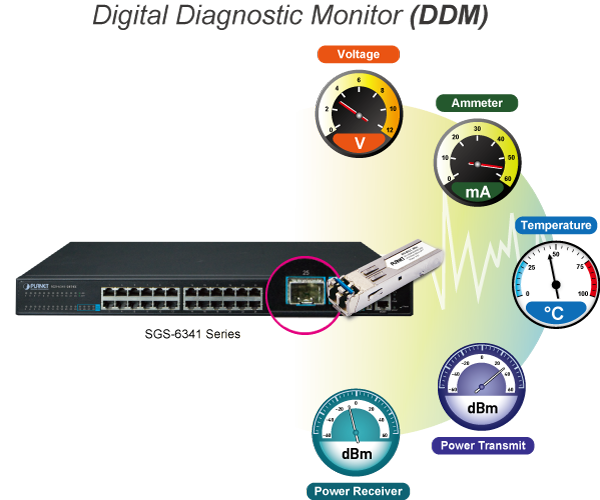

Admite modo dual de 100/1000Mbps y DDM

Tragamonedas SFP+ 4 INTERFAZ 10GBASE-SR/LR SFP+ (puerto-25 a puerto-28)

Compatible con el transceptor 1000BASE-SX/LX/BX SFP

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 128 Gbps/sin bloqueo

Rendimiento del conmutador 95.23Mpps

Tabla de direcciones Tabla de direcciones MAC de 16K con función de aprendizaje automático

Búfer de datos compartidos 1.5MB

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Bastidor Jumbo 10KB

LED Sistema:

PWR/MGMT/SYS/PoE

Puertos:

10/100/1000T RJ45 Puerto: LNK/ACT y PoE-in-Use

1/10G SFP+ Ranura: LNK/ACT

Dimensiones (ancho x fondo x alto) 440 x 320 x 43,6 mm, altura 1U

Peso 4503g

Consumo de energía 15,4 vatios/52,51 BTU (sistema)

401,7 vatios/1369,8 BTU (sistema+PoE)

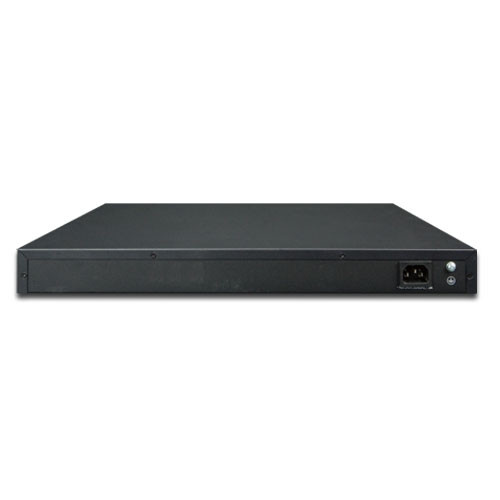

Requisitos de alimentación CA 100 ~ 240 V, 50 / 60 Hz

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3af/802.3at PoE+ PSE

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Por puerto 53 V CC, 30,8 vatios (máx.)

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 370 vatios (máx.)

Capacidad PoE PD @ 9 vatios 24 unidades

Capacidad PoE PD @ 15 vatios 24 unidades

Capacidad PoE PD @ 30 vatios 12 unidades

Función de gestión

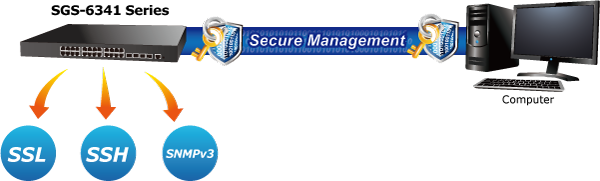

Configuración del sistema Consola, Telnet, SSHv2, navegador web, SSL, SNMP v1, v2c y v3

Administración Admite el direccionamiento

IPv4 e IPv6 Admite la inspección de seguridad de IP del usuario para IPv4/IPv6 SNMP

Admite MIB y TRAP

Admite IPv4/IPv6 FTP/TFTP

Admite IPv4/IPv6 NTP

Admite RMON 1, 2, 3, 9 cuatro grupos

Admite la autenticación RADIUS para el nombre de usuario y la contraseña

de Telnet IPv4/IPv6 Admite IPv4/IPv6 SSH

La configuración correcta para que los usuarios adopten la gestión

de shell del servidor RADIUS Soporta CLI, consola, Telnet

Soporta SNMP v1, v2c y v3

Soporta seguridad IP Función de gestión de red de seguridad: evite aterrizajes ilegales en áreas

no restrictivas Soporta el servidor Syslog para IPv4 e IPv6

Soporta TACACS+

Soporta IPv4 e IPv6 Servidor DHCP

Función de capa 3

Protocolo de enrutamiento Enrutamiento estático, RIP, OSPF, BGP y PBR

Tabla de enrutamiento Total de 1K entradas (IPv4/IPv6 compartidas)

Función de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

del control de flujo Control de ancho de banda en cada puerto

Detección de bucle invertido del puerto

Estado del puerto Muestre el modo dúplex de velocidad, el estado del enlace, el estado del control de flujo y

el estado de negociación automática de cada puerto

VLAN VLAN basada en etiquetas 802.1Q, hasta 256 grupos

de VLAN 802.1ad Q-in-Q (apilamiento de VLAN)

GVRP para la gestión de

VLAN Perimetral de VLAN privada (PVE) compatible con

VLAN basada en protocolo VLAN

basada en MAC VLAN

de subred IP

Control de ancho de banda TX/RX/Ambos

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 128 grupos con 8 puertos por grupo troncal

QoS 8 colas de prioridad en todos los puertos

del switch Admite políticas

de CoS de prioridad estricta y Round Robin ponderado (WRR) Clasificación del tráfico:

- IEEE 802.1p CoS/ToS

- DSCP IPv4/IPv6

- WRR basado en puertos

Anillo Soporta ITU-G G.8032 ERPS

Multidifusión IGMP v1/v2/v3 Snooping

Compatibilidad con

el modo Querier MLD

v1/v2 Indagación Registro de VLAN de multidifusión (MVR)

Hasta 4K Grupos de multidifusión (IPv4 + IPv6)

Lista de control de acceso Admite ACL estándar y ampliada ACL

basada en IP/ACL

basada en MAC ACL

basada en tiempo Hasta 512 entradas

Control de ancho de banda Paso de al menos 64 Kbps

Seguridad Admite MAC + enlace

de puertos IPv4/IPv6 + MAC + enlace

de puertos IPv4/IPv6 + enlace

de puertos Admite la prevención de escaneo ARP de filtro

MAC

Autenticación Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación AAA: TACACS+ e IPv4/IPv6 a través de RADIUS

MIB SNMP RFC 1213 MIB-II

RFC 1215 Grupo

de trabajo de ingeniería de Internet RFC 1271 RMON

RFC 1354 MIB

de reenvío de IP RFC 1493 MIB

de puente RFC 1643 MIB

similar a éter RFC 1907 SNMP v2

RFC 2011 IP/ICMP MIB

RFC 2012 TCP MIB

RFC 2013 UDP MIB

RFC 2096 MIB

de reenvío IP RFC 2233 if MIB

RFC 2452 TCP6 MIB

RFC 2454 UDP6 MIB

RFC 2465 IPv6 MIB

RFC 2466 ICMP6 MIB

RFC 2573 SNMP v3 notificar

RFC 2574 SNMP v3 VACM

, RFC 2674 Extensiones de MIB de puente (IEEE 802.1Q MIB)

Extensiones de MIB de puente RFC 2674 (IEEE 802.1P MIB)

Conformidad con la norma

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3z Gigabit 1000BASE-SX/LX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1X Control

de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet PLUS

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

FRC 3810 MLD v2

RFC 2328 OSPF v2

RFC 1058 RIP v1

RFC 2453 RIP v2

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 90% (sin condensación)

Almacenamiento Temperatura: -40 ~ 70 grados C

Humedad relativa: 5 ~ 90% (sin condensación)
