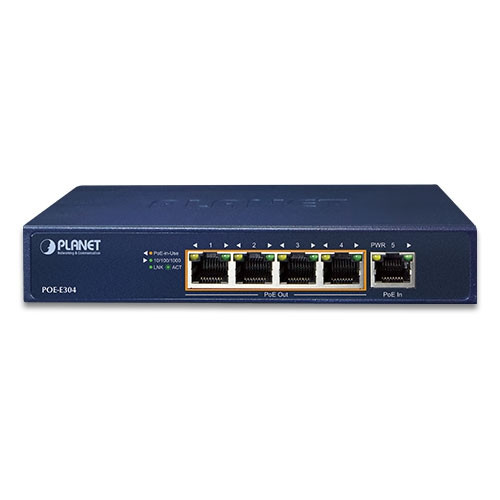

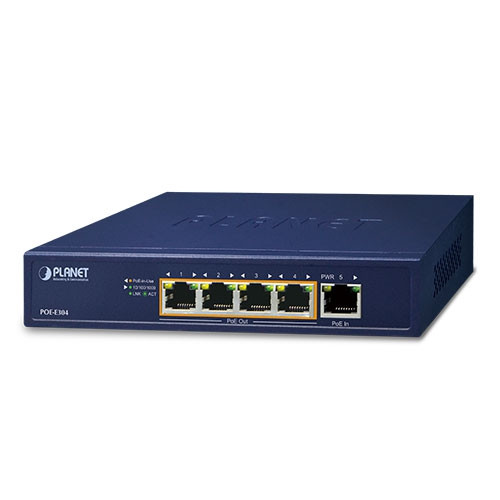

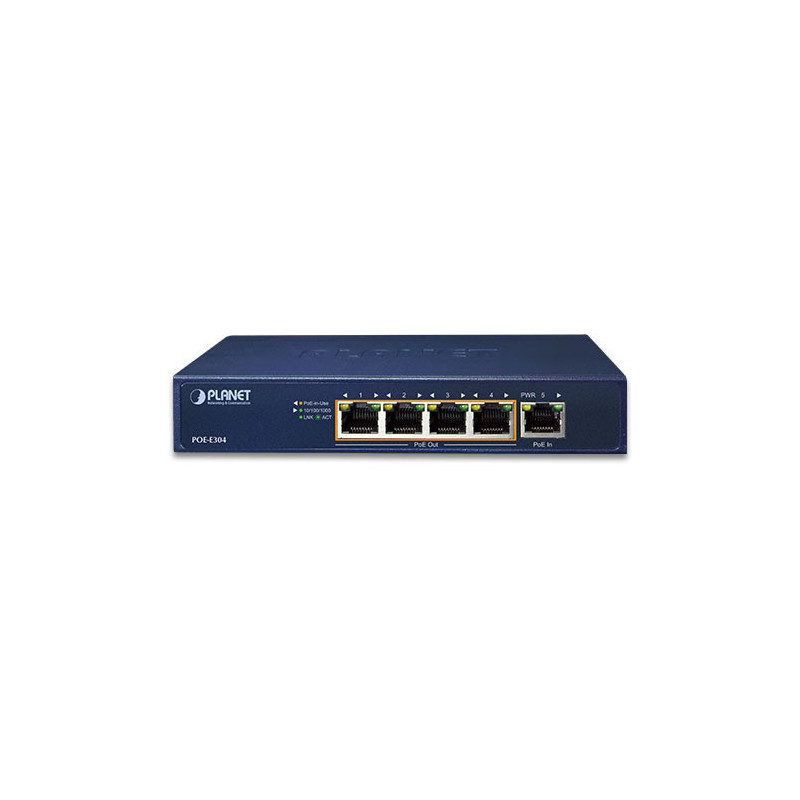

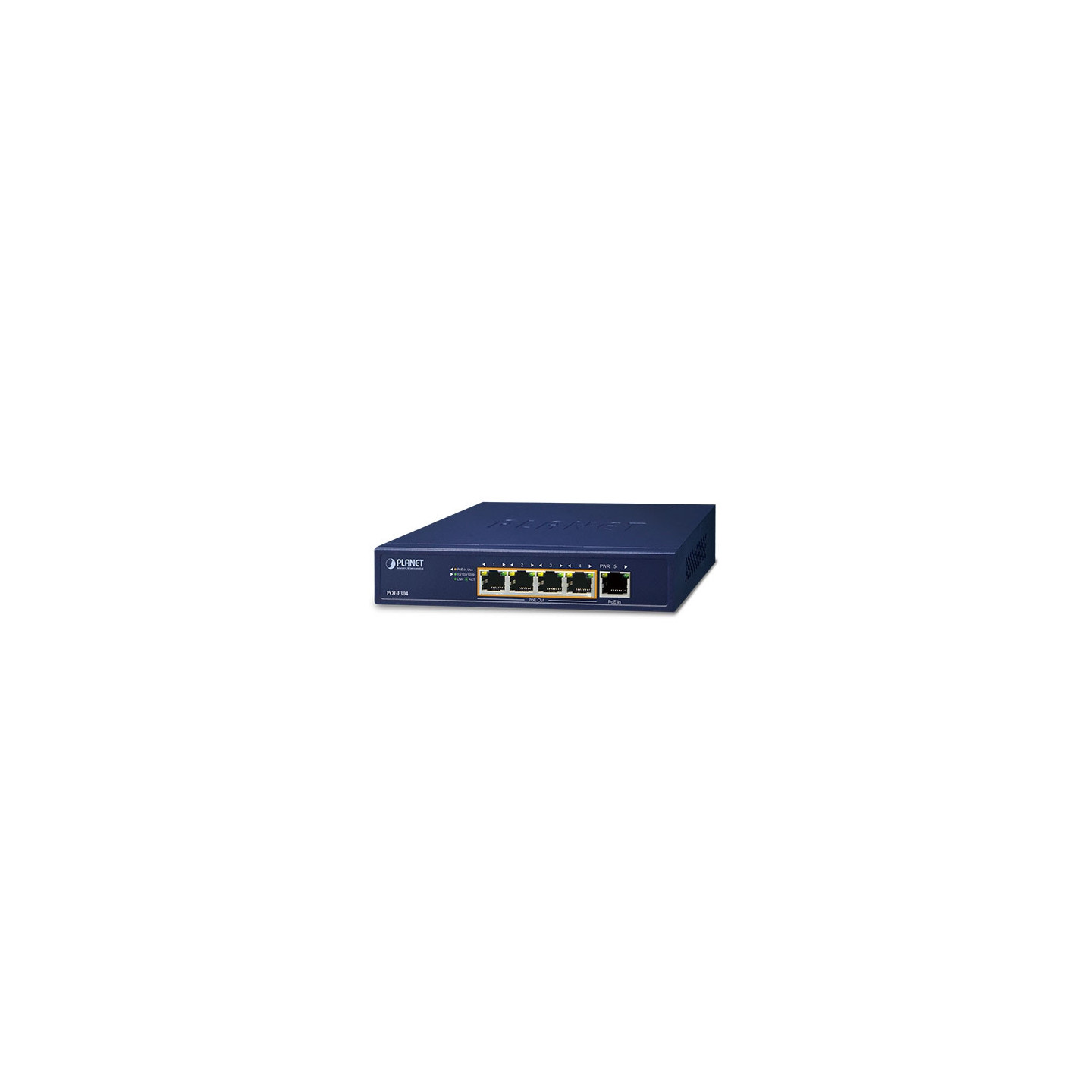

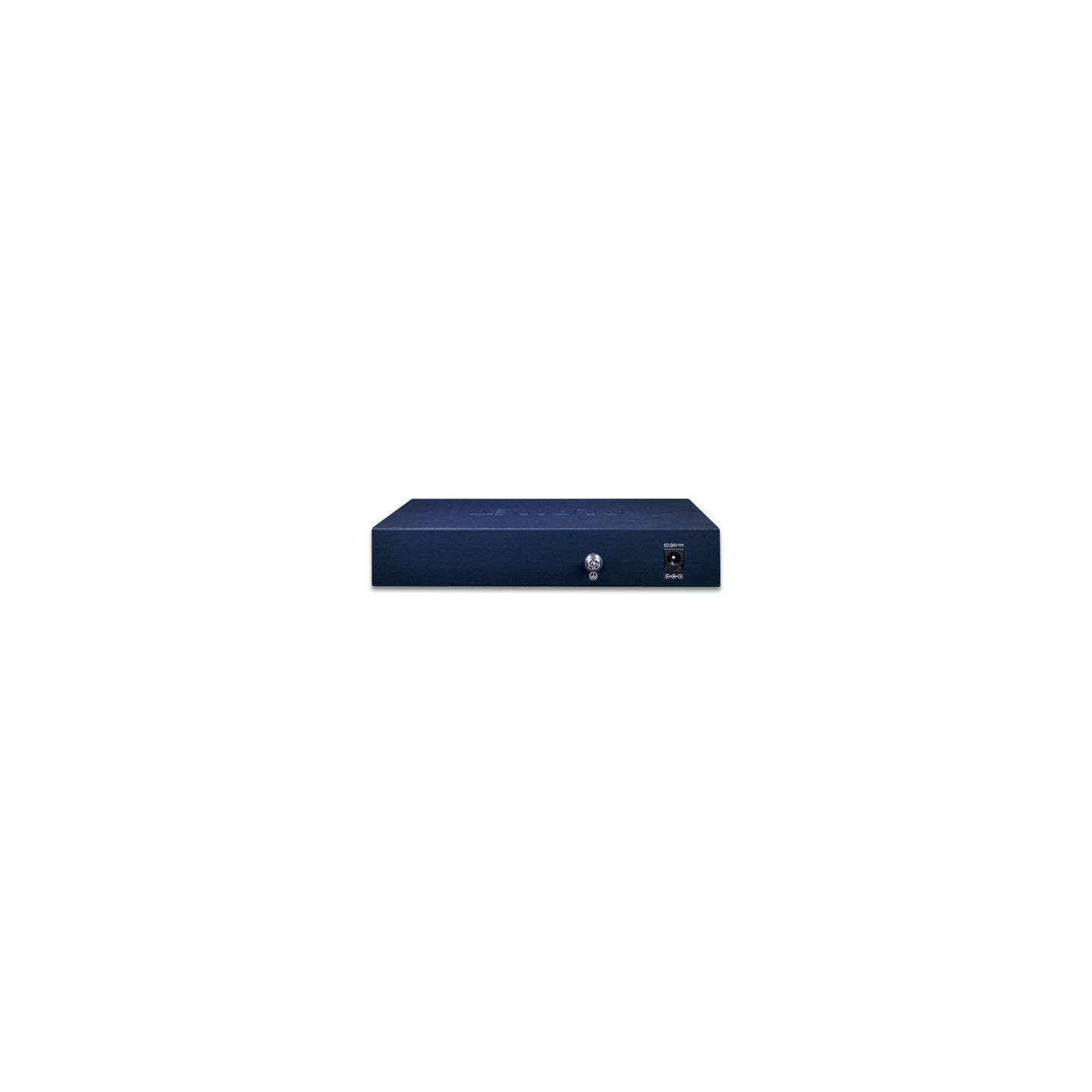

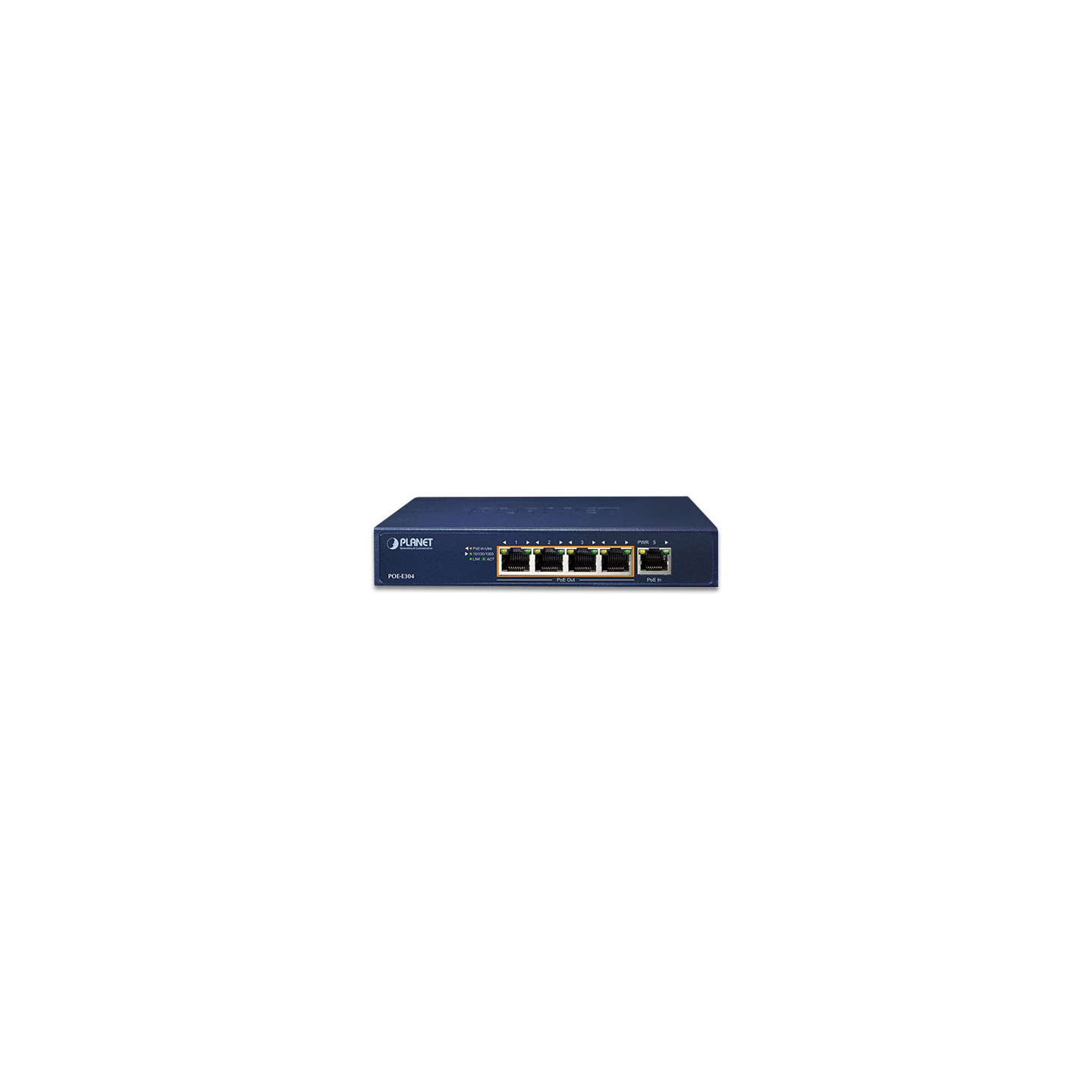

PLANET POE-E304
Extensor PoE++ 802.3bt PoE++ de 4 puertos 802.3af/at Gigabit

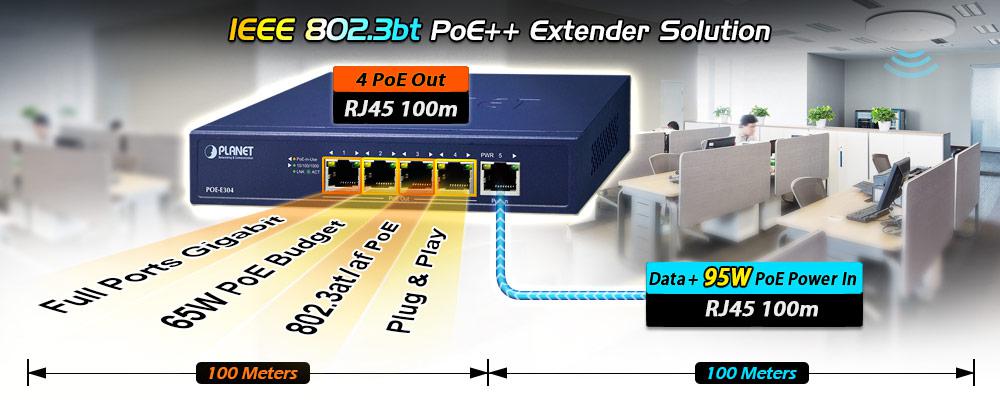

Solución PoE para romper la limitación de RJ45 100m

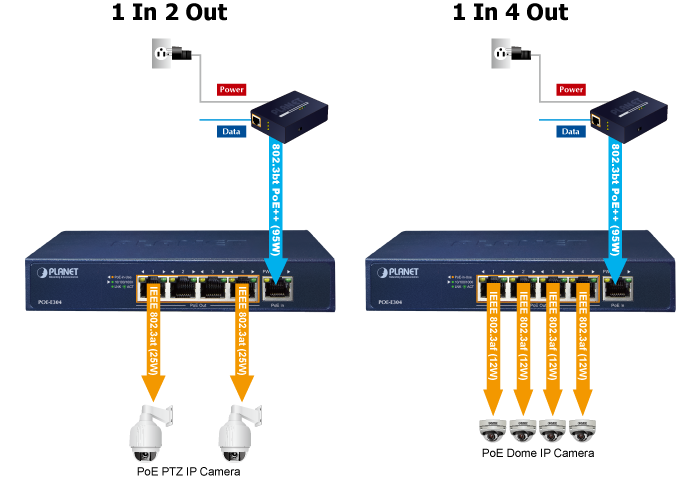

PLANET POE-E304 es un extensor PoE++ 802.3bt Gigabit de 1 puerto y 95 W a 4 puertos 802.3af/at Gigabit PoE diseñado especialmente para aplicaciones PoE punto a multipunto. El POE-E304 puede obtener un máximo de 95 vatios de potencia PoE del puerto de entrada PoE IEEE 802.3bt y suministra un presupuesto de energía PoE máximo de 65 vatios a cuatro puertos de salida PoE, lo que amplía la distancia de transmisión simultánea de los datos Gigabit Ethernet y la alimentación a través de Ethernet IEEE 802.3at/802.3af a través de los 100 m (328 pies) estándar. Gato. Cable 5/5e/6 UTP hasta 200 metros. Por lo tanto, el POE-E304 proporciona una solución simple para agregar puertos PoE sin ejecutar más cableado y logra aplicaciones de red más flexibles sin necesidad de un adaptador de alimentación externo.
Detalle de productos
Especificaciones de hardware
Conector de red Puerto
de entrada PoE 1 x Ethernet 10/100/1000BASE-T con entrada IEEE 802.3bt PoE++ "Data + DC", auto MDI/MDI-X, negociación automática Conector
RJ45 Puerto
de salida
PoE 4 x Ethernet 10/100/1000BASE-T con salida PoE IEEE 802.3af/802.3at "Data + DC", auto MDI/MDI-X, conector RJ45 de negociación automática
Velocidad de datos 10/100/1000Mbps
Arquitectura de conmutadores Almacenamiento y reenvío
Tabla de direcciones MAC 2K
Búfer de datos 1 Mbits
Estructura de conmutadores 10 Gbps
Rendimiento del conmutador 7.44Mpps @ 64 bytes
Bastidor Jumbo 9K
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Indicadores LED Puerto
de entrada PoE 10/100/1000 LNK/ACT (verde)
Salida PoE del puerto 1 al puerto 4
10/100/1000 LNK/ACT (verde)
PoE en uso (naranja)
PWR (naranja)
Protección ESD: Contacto 4KV, Aire 6KV
Sobretensión: 4KV
Recinto Metal
Instalación Montaje en escritorio/pared
Dimensiones (ancho x fondo x alto) 168 x 94 x 32 mm
Peso 403 g
Requisitos de alimentación Entrada PoE: IEEE 802.3bt o PoE + de 4 pares 802.3at compatible con voltaje dentro de 50 V-56 V CC
CC externa: 50 ~ 56 V CC
Consumo de energía 0,9 vatios/3,1 BTU (sistema encendido)
74 vatios/252,4 BTU (carga completa con función PoE)
Cable de red 10BASE-T: UTP Cat5 de 4 pares hasta 100 m (328 pies)
100BASE-TX: UTP Cat5 de 4 pares hasta 100 m (328 pies)
1000BASE-T: UTP Cat5e de 4 pares, 6, hasta 100 m (328 pies)
EIA/TIA-568 STP de 100 ohmios (100 m, 328 pies)
Alimentación a través de Ethernet
Estándar PoE Puerto
de entrada PoE IEEE 802.3bt Alimentación a través de Ethernet Plus Plus PD de tramo final y medio clase 4 PD
por puerto
de salida PoE PSE de alimentación a través de Ethernet Plus IEEE 802.3at PSE
de extremo de alimentación a través de Ethernet IEEE 802.3af PSE de extremo de potencia a través de Ethernet
Alimentación PoE Puerto
de entrada PoE 50 ~ 56 V CC, entrada máx. 95 vatios
Por puerto
de salida PoE 50 ~ 55 V CC, salida máx. 32 vatios
Asignación de pines de alimentación Puerto
de entrada PoE 1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-)
por puerto
de salida PoE 1/2 (-), 3/6 (+), tramo final (tipo A)
Presupuesto de energía PoE 65 vatios (máx.) @ Entrada
IEEE 802.3bt PoE++ Tipo 4 PSE 32 vatios (máx.) @ Entrada IEEE 802.3at PoE+
Conformidad con la norma
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de la norma IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus
IEEE 802.3x Control de flujo
Medio ambiente
Operativo Temperatura: 0 ~ 50 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
