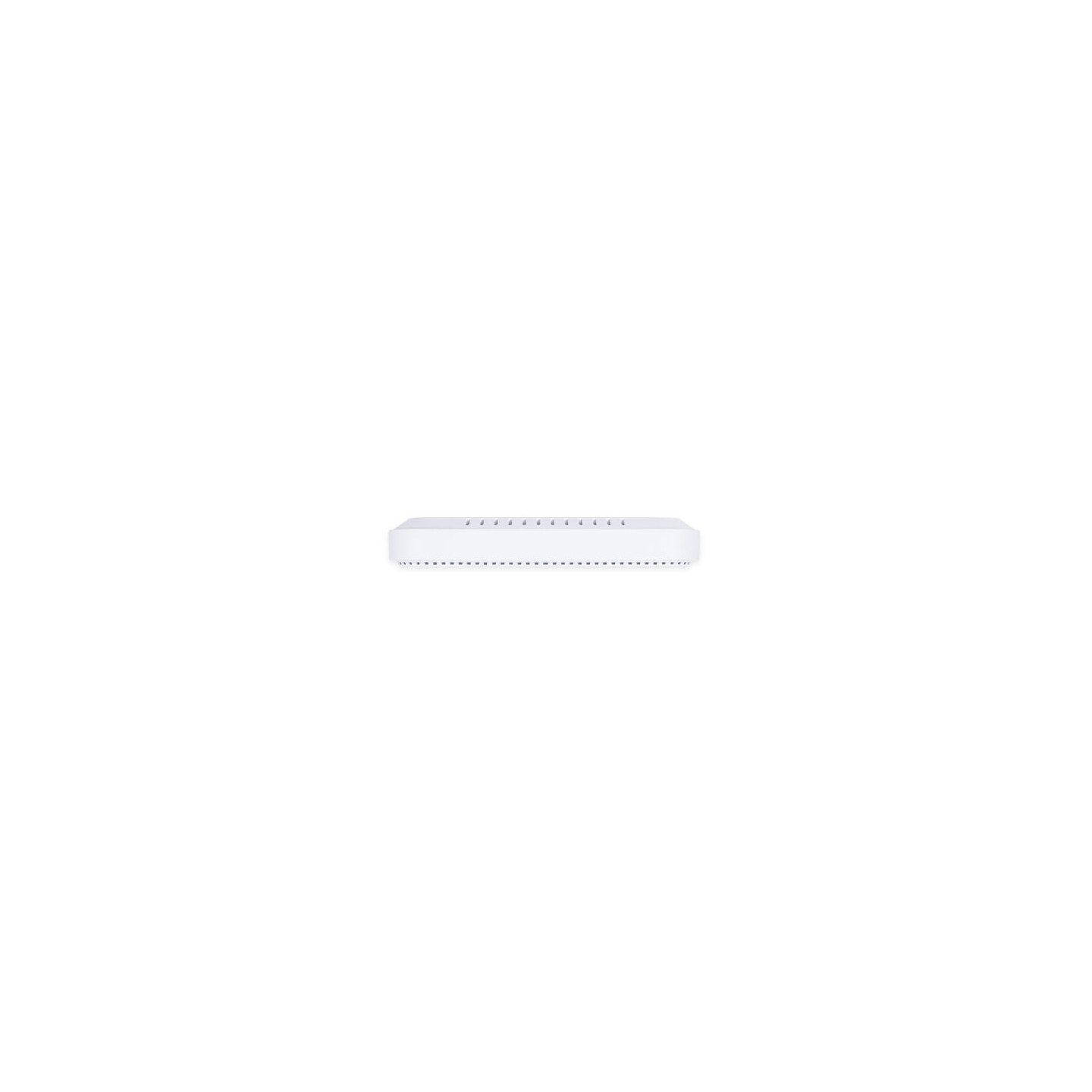

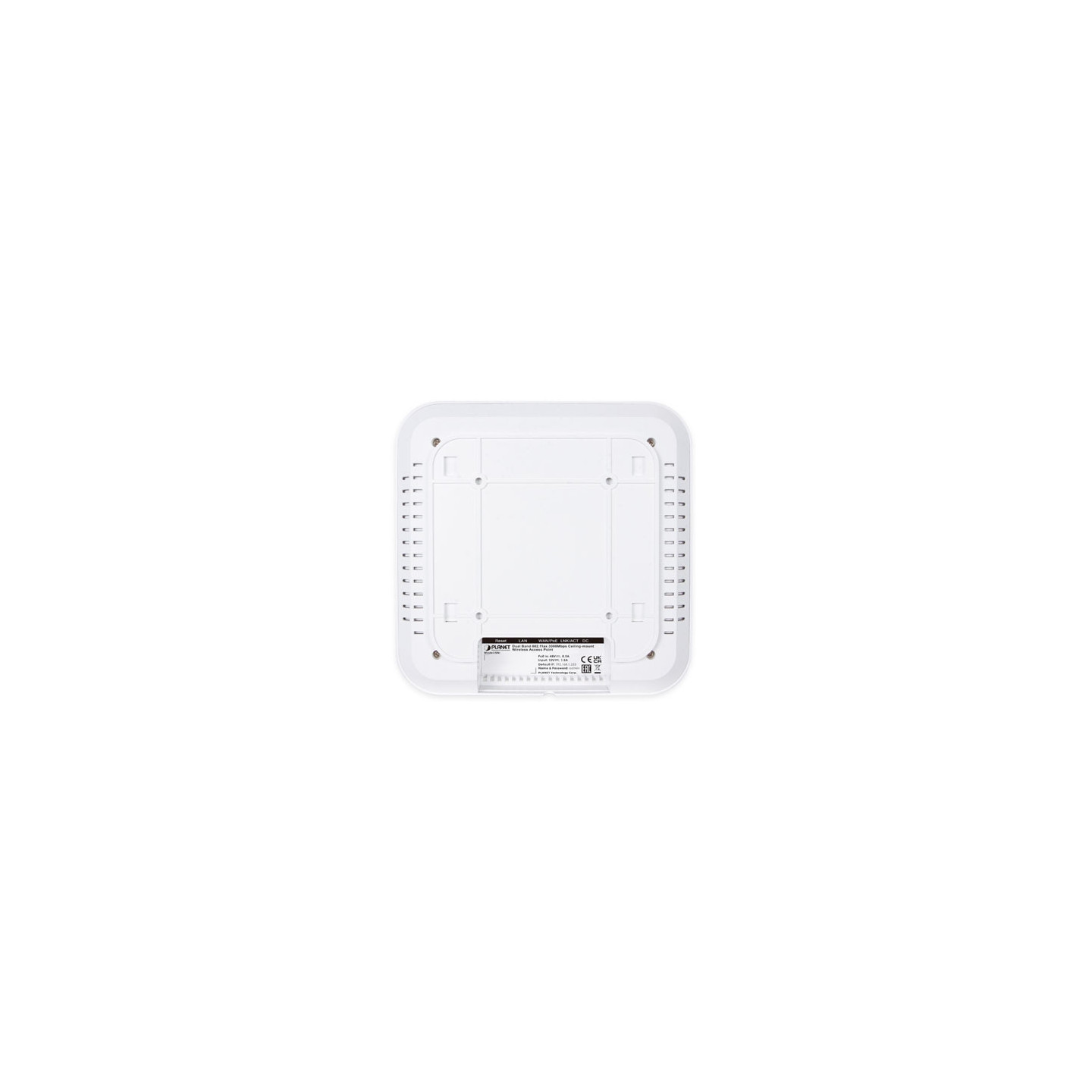

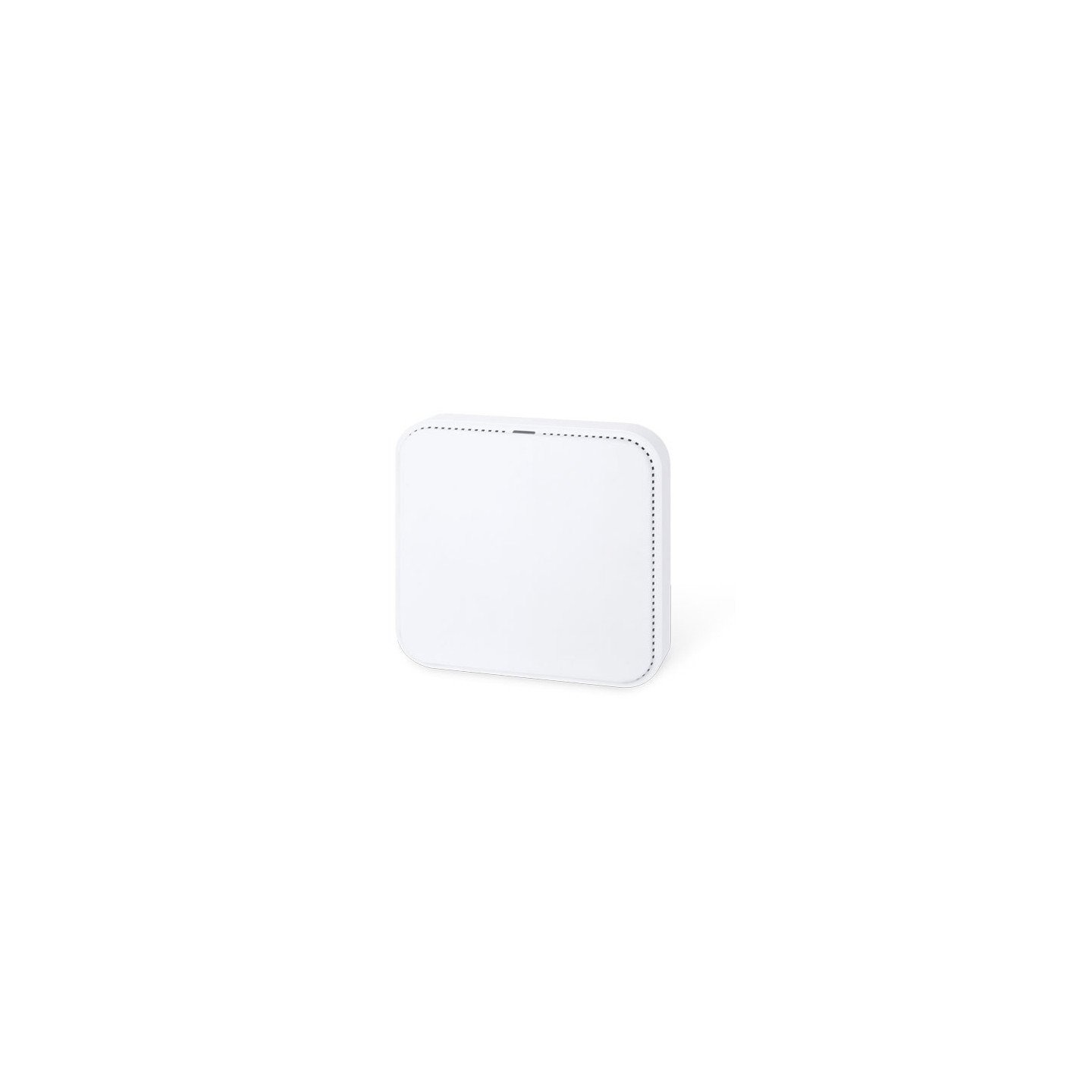

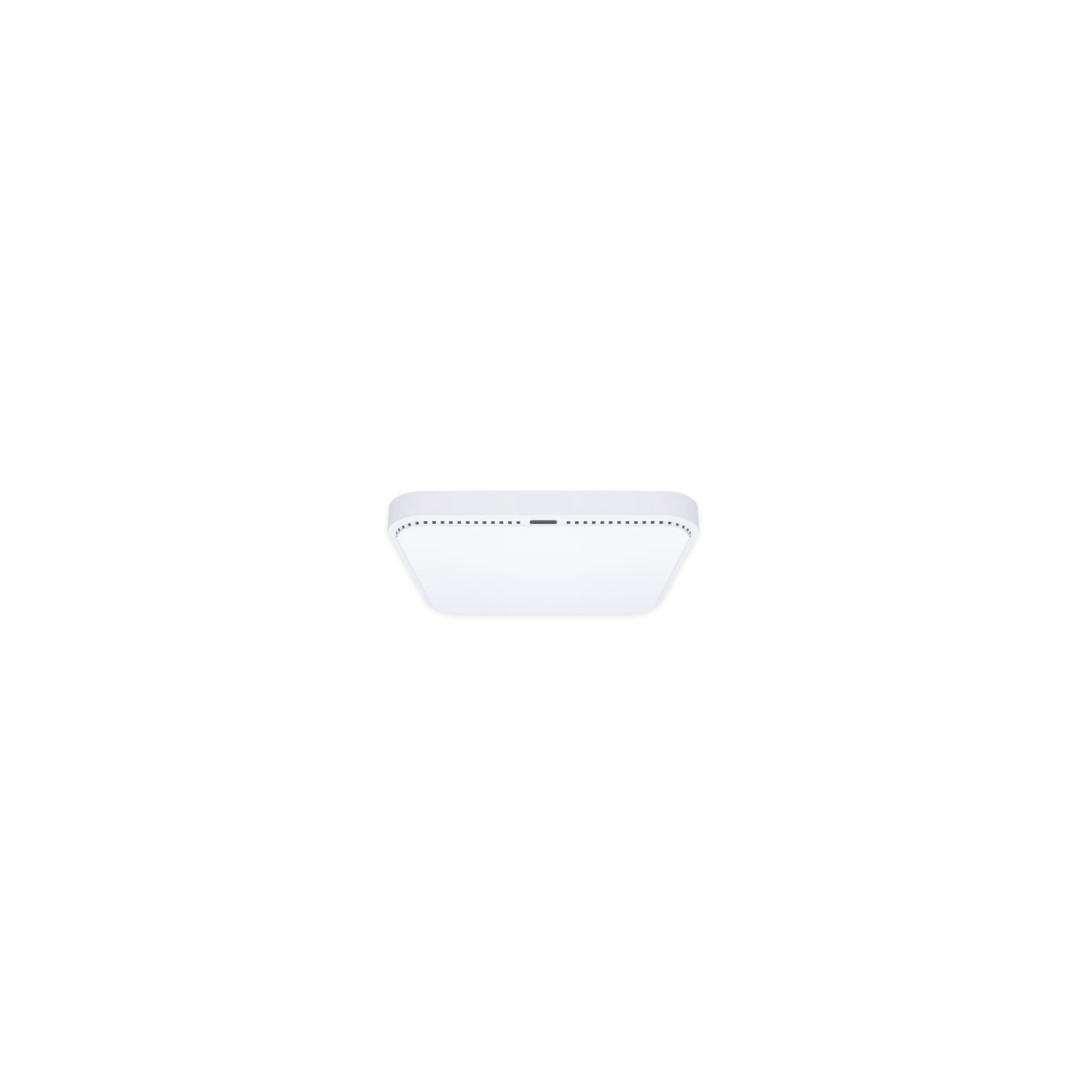

PLANET WDAP-C3000AX

Especificaciones de hardware

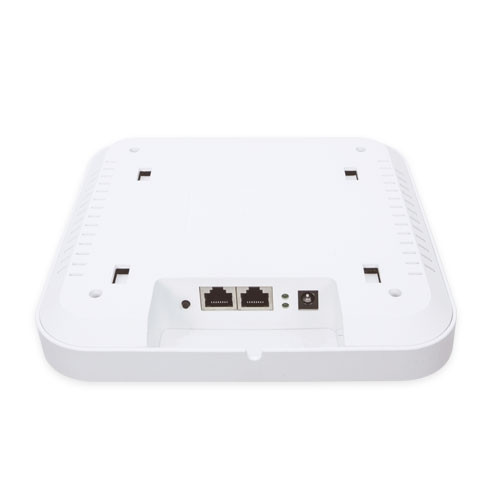

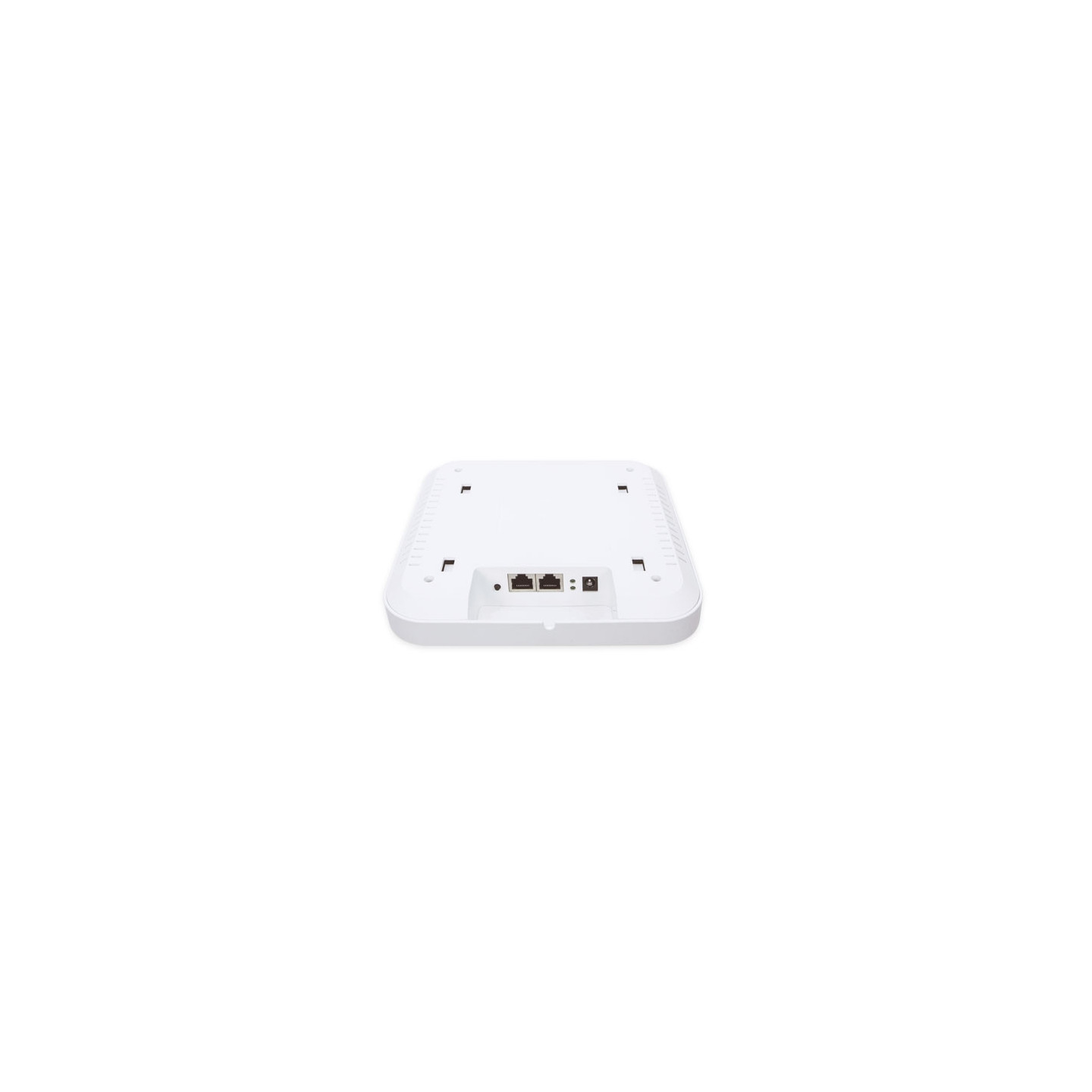

Interfaces LAN

2 puertos RJ45 10/100/1000BASE-T

Negociación automática y MDI/MDI-X automático

Antenas Ganancia: 4 x Antena interna de 4dBi (2.4G x2, 5G x2)

Botón de reinicio Botón de reinicio en la parte trasera (presione durante 5 segundos para restablecer el dispositivo a los valores predeterminados de fábrica)

Indicadores LED Energía, SYS

Dimensiones (ancho x fondo x alto) 185,82 x 185,82 x 36,6 mm

Peso 380 ± 5g

Requisitos de alimentación 48 V DC IN, 0,5 A, IEEE 802.3at PoE+ (WAN/PoE se cambiaron de puerto)

12 V DC IN, 1,5 A desde conector DC (5,5 x 2,1 mm)

Consumo de energía < 15W

Montura Montaje en techo

Especificaciones de la interfaz inalámbrica

Estándar IEEE 802.11ax

IEEE 802.11ac

IEEE 802.11n

IEEE 802.11a

IEEE 802.11b

IEEE 802.11g IEEE 802.11i

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3x control

de flujo IEEE 802.11k, 802.11v y 802.11r

Control de acceso a los medios CSMA/CA

Modulación de datos 802.11ax: MIMO-OFDMA (BPSK / QPSK / QPAM / 16QAM / 64QAM / 256QAM, 1024QAM)

802.11ac: MIMO-OFDM (BPSK / QPSK / 16QAM / 64QAM / 256QAM)

802.11a/g/n: OFDM (BPSK / QPSK / 16QAM / 64QAM)

802.11b: DSSS (DBPSK / DQPSK / CCK)

Modo de banda Modo simultáneo de 2,4 GHz / 5 GHz

Rango de frecuencia 2,4 GHz:

FCC: 2,412 ~ 2,462 GHz

ETSI: 2,412 ~ 2,472 GHz

5 GHz:

FCC: 5,180 ~ 5,240 GHz, 5,745 ~ 5,825 GHz

ETSI: 5,180 ~ 5,700 GHz

Canales de operación ETSI:

2,4 GHz: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 (13 canales)

5 GHz: 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 120,124,128,132, 136, 140 (19 canales)

FCC:

2,4 GHz: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 (11 canales)

5 GHz: 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116,120,124,128,132, 136, 140, 149, 153, 157, 161,165 (24 canales)

La lista de canales de 5 GHz puede variar en diferentes países según sus regulaciones.

Potencia máx. de transmisión (dBm) FCC: hasta 22 ± 1dBm

ETSI: < 19dBm (EIRP)

Modo de red Velocidad de datos Potencia máx. de transmisión (dBm)

Potencia 2.4G

802.11b 1 Mbps

11 Mbps 22±2

22±2

802.11g 6 Mbps

54 Mbps 21±2

19±2

802.11n HT20 MCS0

MCS7 20±2

18±2

802.11n HT40 MCS0

MCS7 20±2

18±2

802.11ax HT20 MCS0

MCS11 20±2

16±2

802.11ax HT40 MCS0

MCS11 20±2

16±2

Potencia 5G

802.11a 6 Mbps

54 Mbps 21±2

19±2

802.11n HT20 MCS0

MCS7 20±2

18±2

802.11n HT40 MCS0

MCS7 20±2

18±2

802.11ac HT20 MCS0

MCS7 20±2

17±2

802.11ac HT40 MCS0

MCS7 20±2

17±2

802.11ac HT80 MCS0

MCS9 19±2

17±2

802.11ax HT20 MCS0

MCS11 20±2

16±2

802.11ax HT40 MCS0

MCS11 20±2

16±2

802.11ax HT80 MCS0

MCS11 19±2

16±2

802.11ax HT160 MCS0

MCS11 18±2

14±2

Sensibilidad de recepción

Modo de red Velocidad de datos Sensibilidad de recepción (dBm)

2,4 GHz

802.11b 1 Mbps

11 Mbps -96

-87

802.11g 6 Mbps

54 Mbps -93-75

802.11n HT20 MCS0

MCS7 -92-73

802.11n HT40 MCS0

MCS7 -89-70

802.11ax HT20 MCS0

MCS11 -92

-64

802.11ax HT40 MCS0

MCS11 -89

-61

5 GHz

802.11a 6 Mbps

54 Mbps -90

-75

802.11n HT20 MCS0

MCS7 -88-73

802.11n HT40 MCS0

MCS7 -88

-63

802.11ac HT20 MCS0

MCS7 -88-67

802.11ac HT40 MCS0

MCS7 -88

-64

802.11ac HT80 MCS0

MCS9 -88

-61

802.11ax HT20 MCS0

MCS11 -88

-62

802.11ax HT40 MCS0

MCS11 -88-58

802.11ax HT80 MCS0

MCS11 -84-55

802.11ax HT160 MCS0

MCS11 -82-51

Características del software

LAN IP estática / IP dinámica

WAN IP estática

IP

dinámica PPPoE/PPTP/L2TP

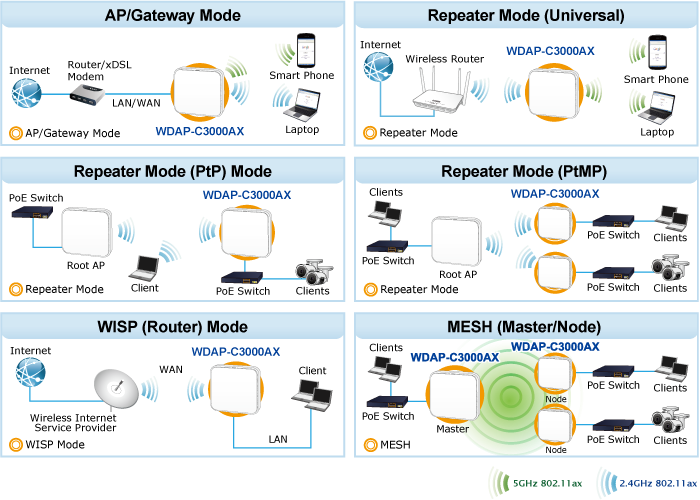

Modo inalámbrico Repetidor

de puerta de enlace

de punto

de acceso WISP

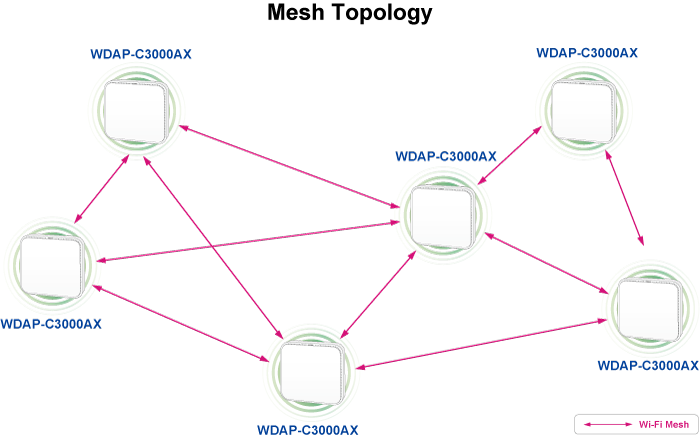

MESH

(El número máximo de dispositivos compatibles con Mesh es de 6 piezas).

Ancho del canal 20 MHz, 40 MHz, 80 MHz, 160 MHz

Seguridad de encriptación WPA3 Personal, WPA2/WPA3 Personal,WPA2 Personal (AES), WPA2 Personal (TKIP), WPA2 Personal (TKIP+AES), WPA/WPA2 Personal (AES), WPA/WPA2 Personal (TKIP), WPA/WPA2 Personal (TKIP+AES), WPA2 Enterprise, WPA/WPA2 Enterprise

Seguridad inalámbrica Habilitar/deshabilitar SSID Broadcast

Wireless Máx. 32 Filtrado de

direcciones MAC Aislamiento de usuario

Máx. SSID 8 (4 por radio)

Máx. Clientes 256 (se sugieren 200, dependiendo del uso)

QoS inalámbrico Soporta Wi-Fi Multimedia (WMM)

Inalámbrico Avanzado Selección

automática de canales Control de potencia de transmisión de 5 niveles Máx. (100 %), Eficiente (75 %), Mejorado (50 %), Estándar (25 %) o Mín. (15 %)

Control de límite de cliente, umbral de cobertura Gráfico

de análisis de canales

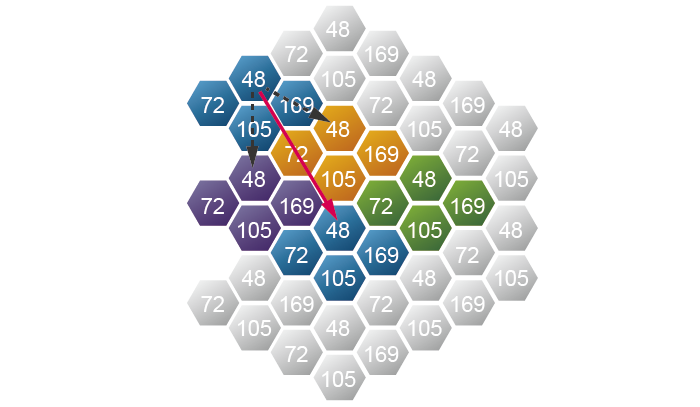

Wi-Fi Itinerancia

sin interrupciones Formación

de haces BSS Coloración

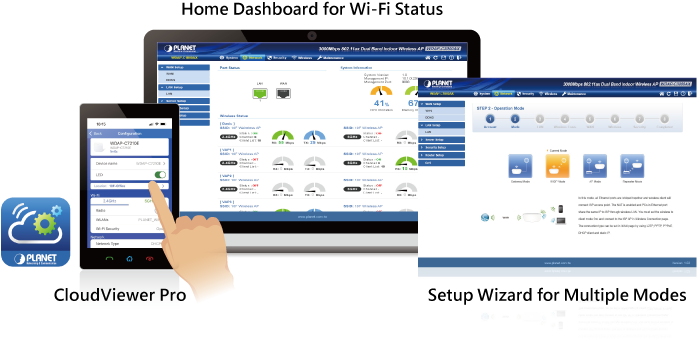

Monitoreo de estado Estado del dispositivo, lista de clientes inalámbricos PLANET

Smart Discovery

Tabla

de clientes DHCP El registro del sistema admite el servidor syslog remoto

VLAN Asignación de SSID a VLAN IEEE 802.1Q (VID: 1~4094)

a hasta 4 SSID

Autocuración Admite la configuración de reinicio automático por día/hora

Administración Gestión remota a través de PLANET DDNS/ Configuración fácil de DDNS

, copia de seguridad y restauración

Compatible con UPnP

Compatible con proxy

IGMP Admite PPTP / L2TP / IPSec VPN Pass-through

Admite portal cautivo, servidor / cliente RADIUS

Gestión centralizada Controladores aplicables: NMS APC, WS APC, VR/IVR APC, ICG APC, PLANET CloudViewer, PLANET CloudViewerPro

Medio Ambiente y Certificación

Temperatura En funcionamiento: -20 ~ 55 grados C

Almacenamiento: -40 ~ 70 grados C

Humedad En funcionamiento: 10 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 95% (sin condensación)

Regulador CE, RoHS

Observaciones:[*]: La función será compatible a través de la actualización del firmware/sistema.
