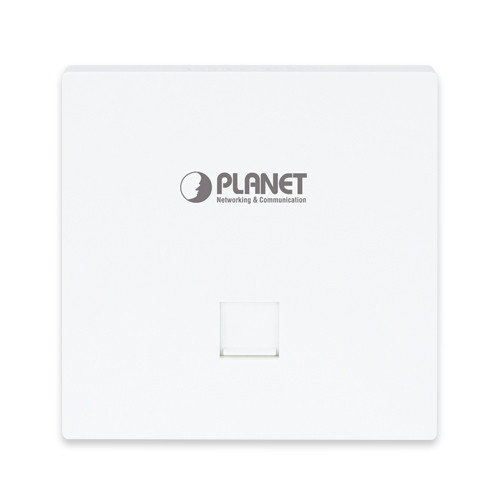

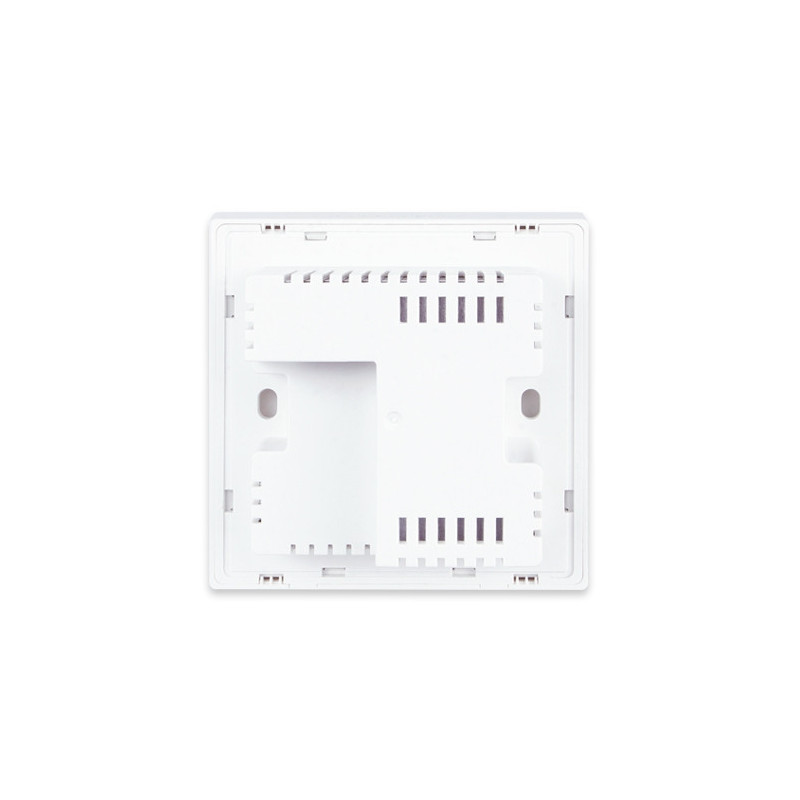

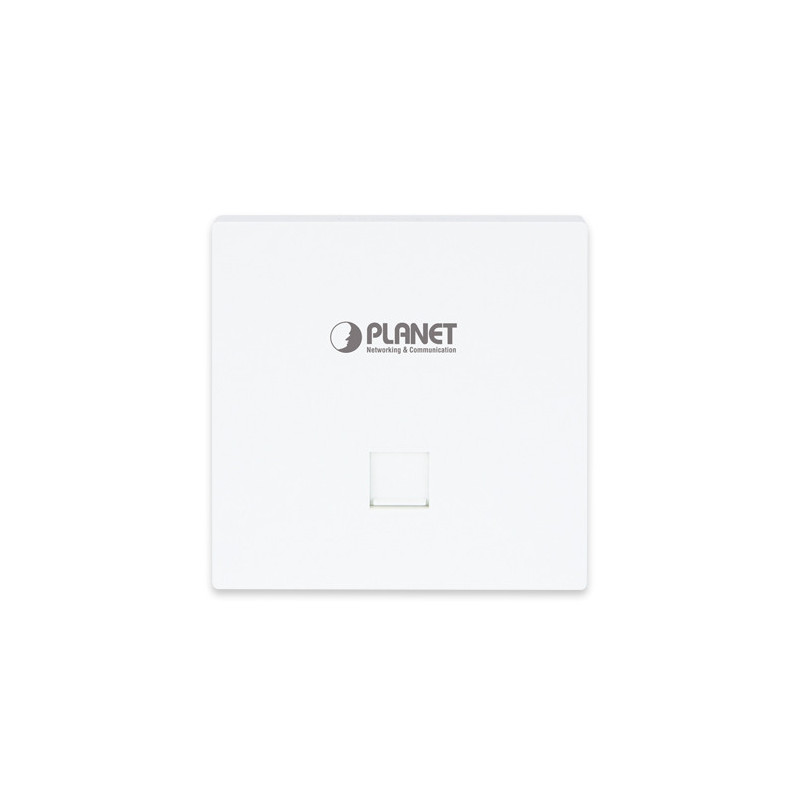

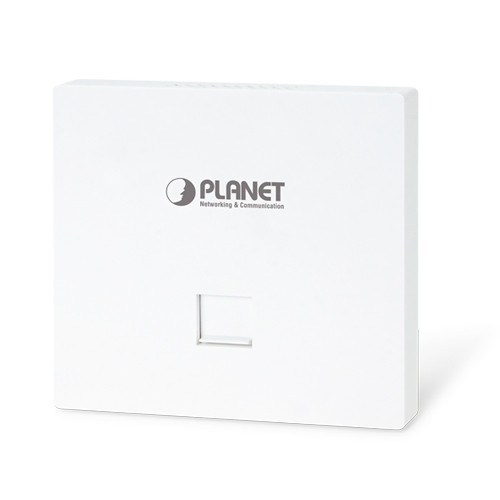

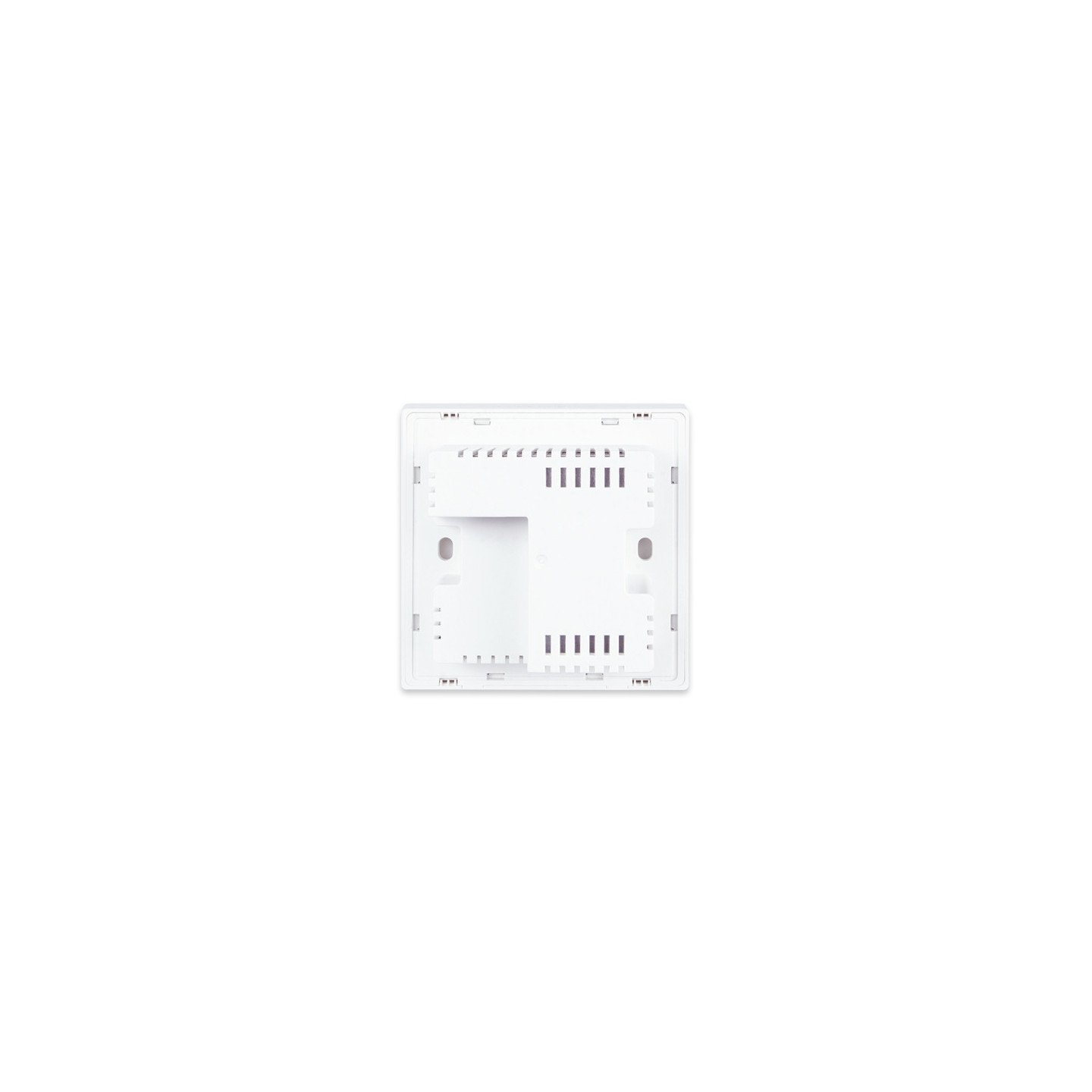

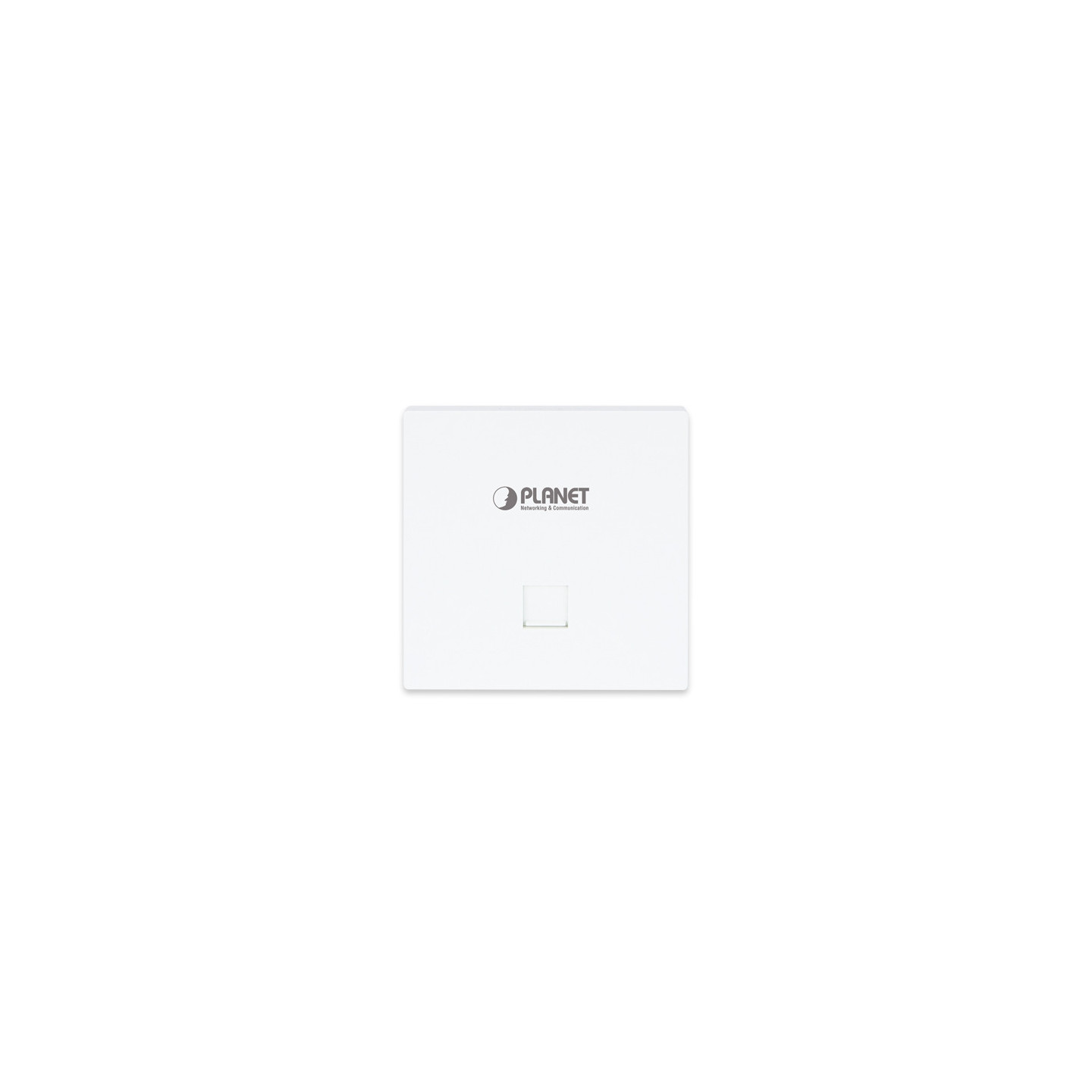

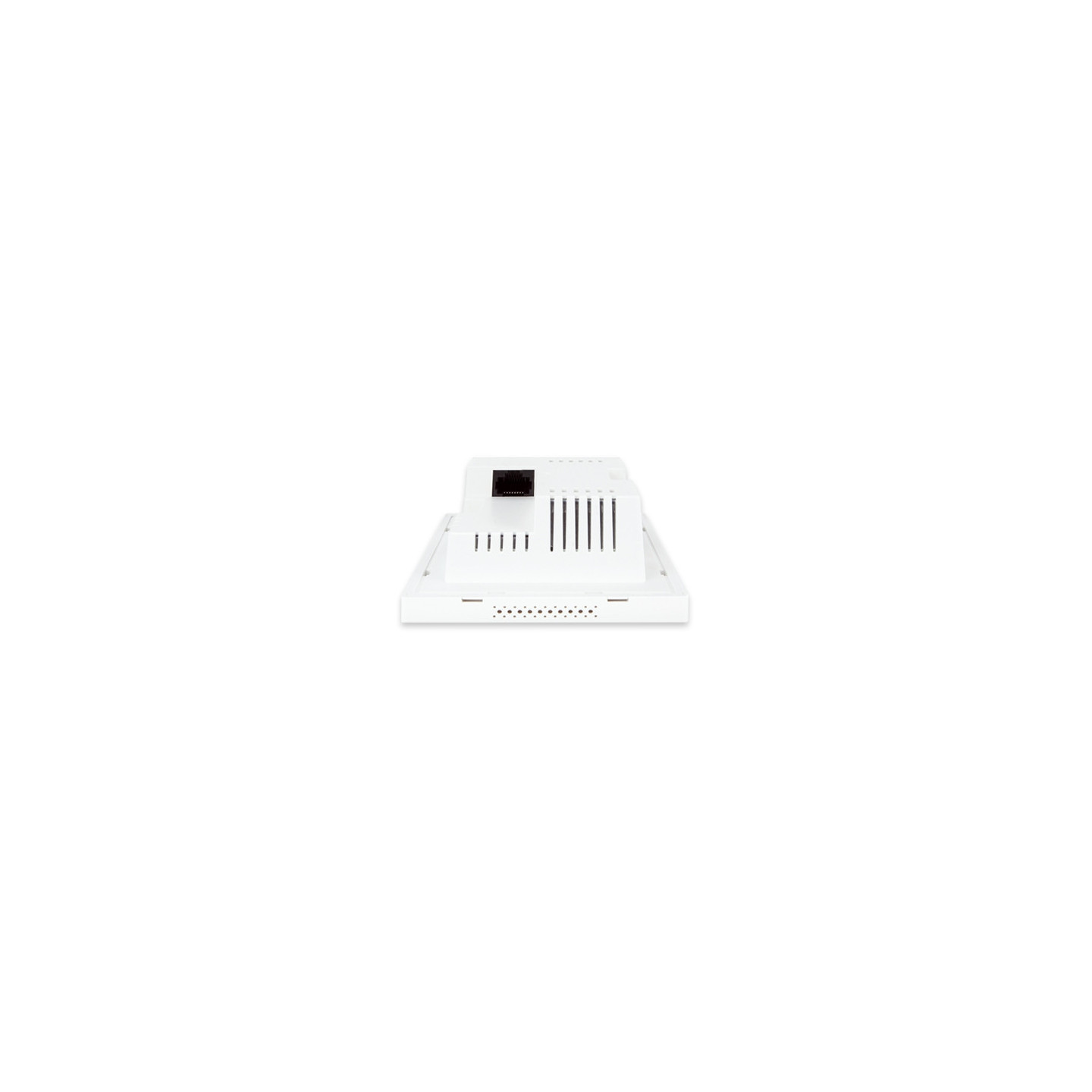

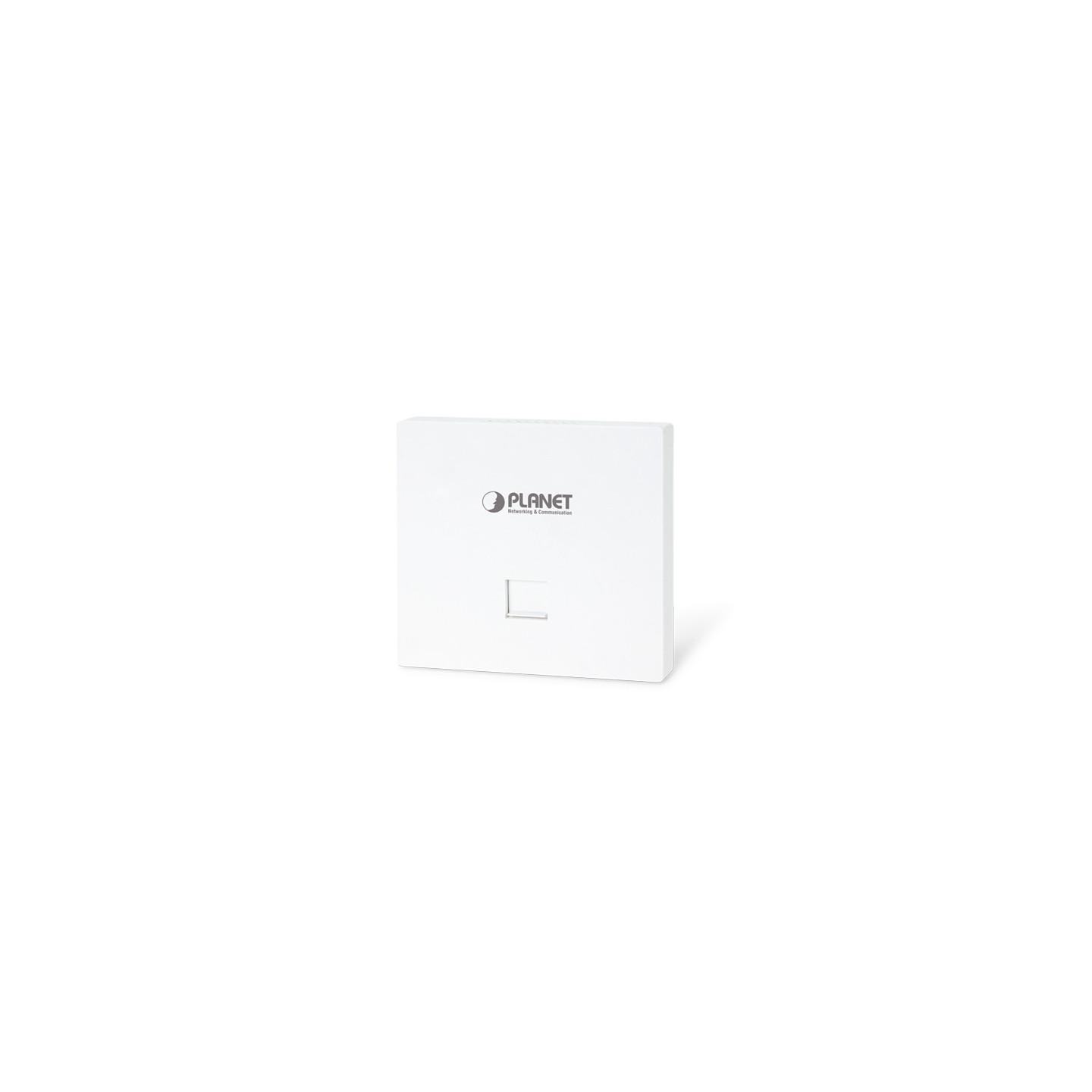

PLANET WDAP-W3000AX

Especificaciones de hardware

Interfaces PoE WAN/LAN 10/100/1000BASE-T, auto-MDI/MDIX, entrada PoE 802.3at

Antenas Ganancia: 4 x antena interna de 1,7 dBi (2,4 GHz x2, 5 GHz x2)

Botón de reinicio Botón de reinicio *1

Presione durante 5 segundos para restablecer el dispositivo a los valores predeterminados de fábrica

Dimensiones (ancho x fondo x alto) 86 x 86 x 38,8 mm

Peso 150 ± 5g

Requisitos de alimentación 48~54V 0.5A, IEEE 802.3at PoE+

Consumo de energía < 12W

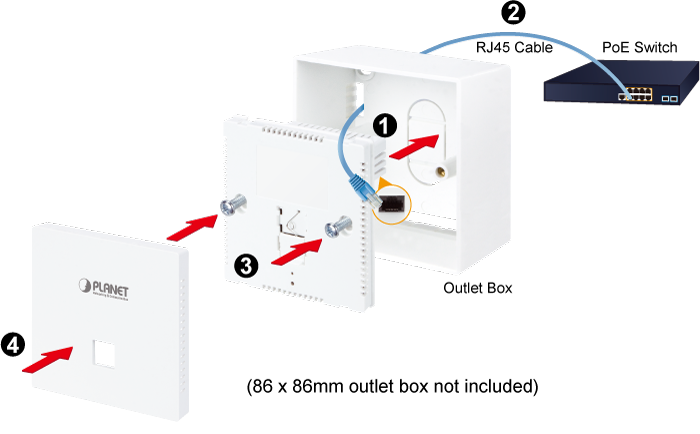

Instalación Montaje en pared

Indicadores LED Energía, SYS

Especificaciones de la interfaz inalámbrica

Estándar IEEE 802.11ax

IEEE 802.11ac

IEEE 802.11n

IEEE 802.11a

IEEE 802.11b

IEEE 802.11g

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3x control

de flujo IEEE 802.11k, 802.11v y 802.11r

Control de acceso a los medios CSMA/CA

Modo de banda Modo simultáneo de 2,4 GHz / 5 GHz

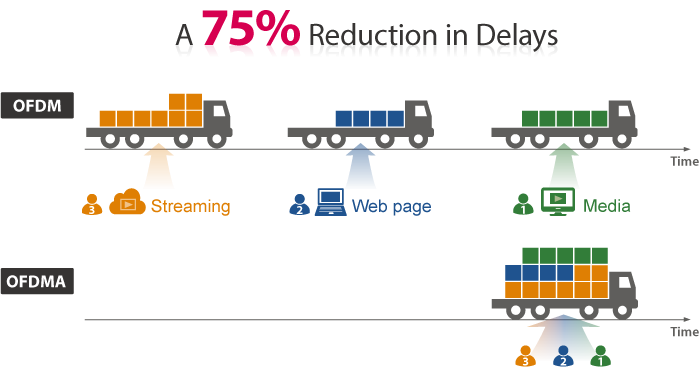

Modulación de datos 802.11ax: MIMO-OFDMA (BPSK / QPSK / QPAM / 16QAM / 64QAM / 256QAM, 1024QAM)

802.11ac: MIMO-OFDM (BPSK / QPSK / 16QAM / 64QAM / 256QAM)

802.11a/g/n: OFDM (BPSK / QPSK / 16QAM / 64QAM)

802.11b: DSSS (DBPSK / DQPSK / CCK)

Rango de frecuencia 2,4 GHz:

FCC: 2,412 ~ 2,462 GHz

ETSI: 2,412 ~ 2,472 GHz

5 GHz:

FCC: 5,180 ~ 5,240 GHz, 5,745 ~ 5,825 GHz

ETSI: 5,180 ~ 5,700 GHz

Canales de operación ETSI:

2,4 GHz: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 (13 canales)

5 GHz: 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 120,124,128,132, 136, 140 (19 canales)

FCC:

2,4 GHz: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 (11 canales)

5 GHz: 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116,120,124,128,132, 136, 140, 149, 153, 157, 161,165 (24 canales)

La lista de canales de 5 GHz puede variar en diferentes países según sus regulaciones.

Potencia máx. de transmisión (dBm) FCC: hasta 22 ± 1dBm

ETSI: < 19dBm (EIRP)

Modo de red Velocidad de datos Sensibilidad de recepción (dBm)

Potencia 2.4G

802.11b 1 Mbps

11 Mbps 20±2

18±2

802.11g 6 Mbps

54 Mbps 18±2

16±2

802.11n HT20 MCS0

MCS7 17±2

15±2

802.11n HT40 MCS0

MCS7 17±2

15±2

802.11ax HT20 MCS0

MCS11 15±2

13±2

802.11ax HT40 MCS0

MCS11 15±2

13±2

Potencia 5G

802.11a 6 Mbps

54 Mbps 17±2

15±2

802.11n HT20 MCS0

MCS7 16±2

14±2

802.11n HT40 MCS0

MCS7 16±2

14±2

802.11ac HT20 MCS0

MCS7 15±2

13±2

802.11ac HT40 MCS0

MCS7 15±2

13±2

802.11ac HT80 MCS0

MCS9 15±2

13±2

802.11ax HT20 MCS0

MCS11 14±2

12±2

802.11ax HT40 MCS0

MCS11 14±2

12±2

802.11ax HT80 MCS0

MCS11 14±2

12±2

802.11ax HT160 MCS0

MCS11 14±2

12±2

Sensibilidad de recepción

Modo de red Velocidad de datos Sensibilidad de recepción (dBm)

2,4 GHz

802.11b 1 Mbps

11 Mbps -90

-83

802.11g 6 Mbps

54 Mbps -84-70

802.11n HT20 MCS0

MCS7 -83-68

802.11n HT40 MCS0

MCS7 -83-66

802.11ax HT20 MCS0

MCS11 -83

-56

802.11ax HT40 MCS0

MCS11 -83

-53

5 GHz

802.11a 6 Mbps

54 Mbps -83-70

802.11n HT20 MCS0

MCS7 -83-67

802.11n HT40 MCS0

MCS7 -83-64

802.11ax HT20 MCS0

MCS7 -83-58

802.11ac HT40 MCS0

MCS7 -83-57

802.11ax HT80 MCS0

MCS9 -85-56

802.11ax HT20 MCS0

MCS11 -83-57

802.11ax HT40 MCS0

MCS11 -83-56

802.11ax HT80 MCS0

MCS11 -82-53

802.11ax HT160 MCS0

MCS11 -88-51

Seguridad de encriptación WPA3 Personal, WPA2/WPA3 Personal

WPA2 Personal (AES), WPA2 Personal (TKIP), WPA2 Personal (TKIP+AES)

WPA/WPA2 Personal (AES), WPA/WPA2 Personal (TKIP), WPA/WPA2 Personal (TKIP+AES)

WPA2 Enterprise, WPA/WPA2 Enterprise

Funciones de gestión

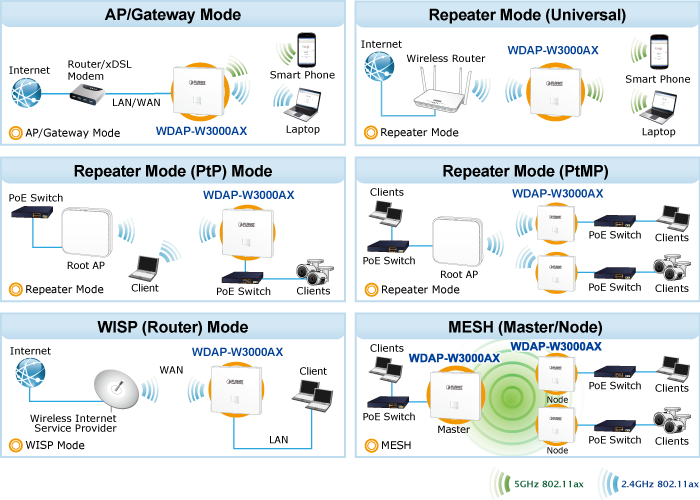

Modos de operación Punto de

acceso de puerta de enlace (predeterminado)

Repetidor

WISP

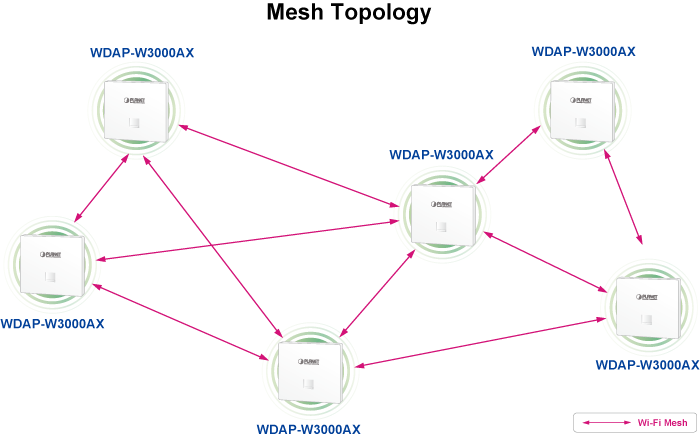

Mesh

(El número máximo de dispositivos compatibles con Mesh es de 6 piezas).

LAN IP estática / IP dinámica

WAN IP estática

IP

dinámica PPPoE/PPTP/L2TP

VLAN Asignación de SSID a VLAN IEEE 802.1Q (VID: 1~4094)

a hasta 4 SSID

Seguridad inalámbrica Habilitar/deshabilitar SSID Broadcast

Wireless Máx. 32 Filtrado de

direcciones MAC Aislamiento de usuario

Máx. SSID 8 (4 por radio)

Máx. Clientes 256 (se sugieren 200, dependiendo del uso)

Inalámbrico Avanzado Selección

automática de canales Control de potencia de transmisión de 5 niveles:

Máx. (100%)

Eficiente (75%)

Mejorado (50%) Estándar (25%)

o Mín. (15%)

Control de límite de cliente, umbral de cobertura Gráfico

de análisis de canales

Wi-Fi Itinerancia

sin interrupciones Formación

de haces BSS Coloración

Autocuración Admite la configuración de reinicio automático por día/hora

Administración

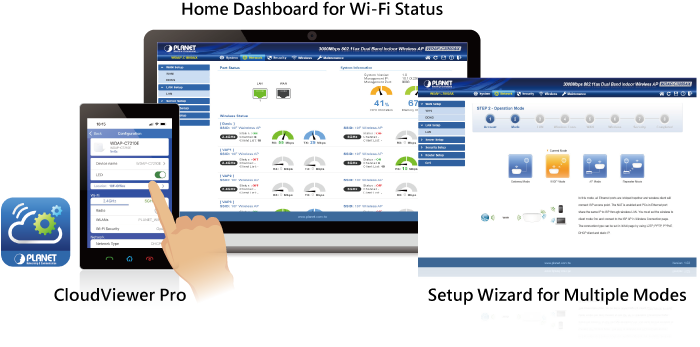

Interfaces de administración básicas Compatible con el navegador

web SNMP v1, v2c

PLANET Smart Discovery y el controlador NMS

Interfaces de gestión seguras TLSv1.3 , SNMP v3

Registro del sistema Registro de eventos del sistema

Otros Asistente de

configuración Panel de control Estado/servicio

del

sistema Estadísticas

Estado de la conexión Reinicio

automático/Diagnóstico Gestión remota a través de

PLANET DDNS/Easy DDNS

Copia de seguridad y restauración

de la configuración Compatible con UPnP

Compatible con proxy

IGMP Compatible con PPTP/L2TP/IPSec VPN Pass-through

Compatible con portal cautivo, servidor/cliente RADIUS

Gestión centralizada Controladores aplicables: NMS APC, WS APC, VR/IVR APC, ICG APC,

PLANET NMSViewerPro, PLANET CloudViewerPro

Medio Ambiente y Certificación

Temperatura En funcionamiento: -20 ~ 55 grados C

Almacenamiento: -40 ~ 70 grados C

Humedad En funcionamiento: 10 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 90% (sin condensación)

Regulador CE, RoHS

Observaciones [*]: La función será compatible a través de la actualización del firmware/sistema.
