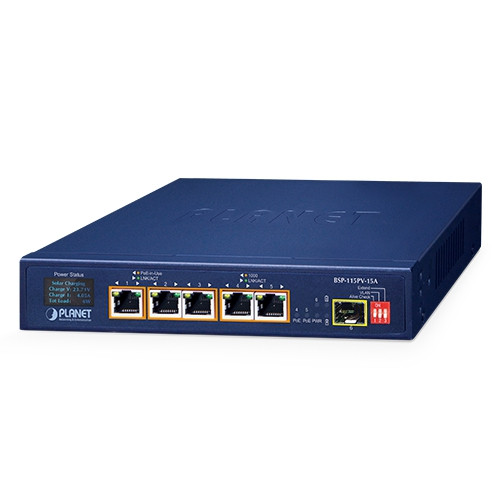

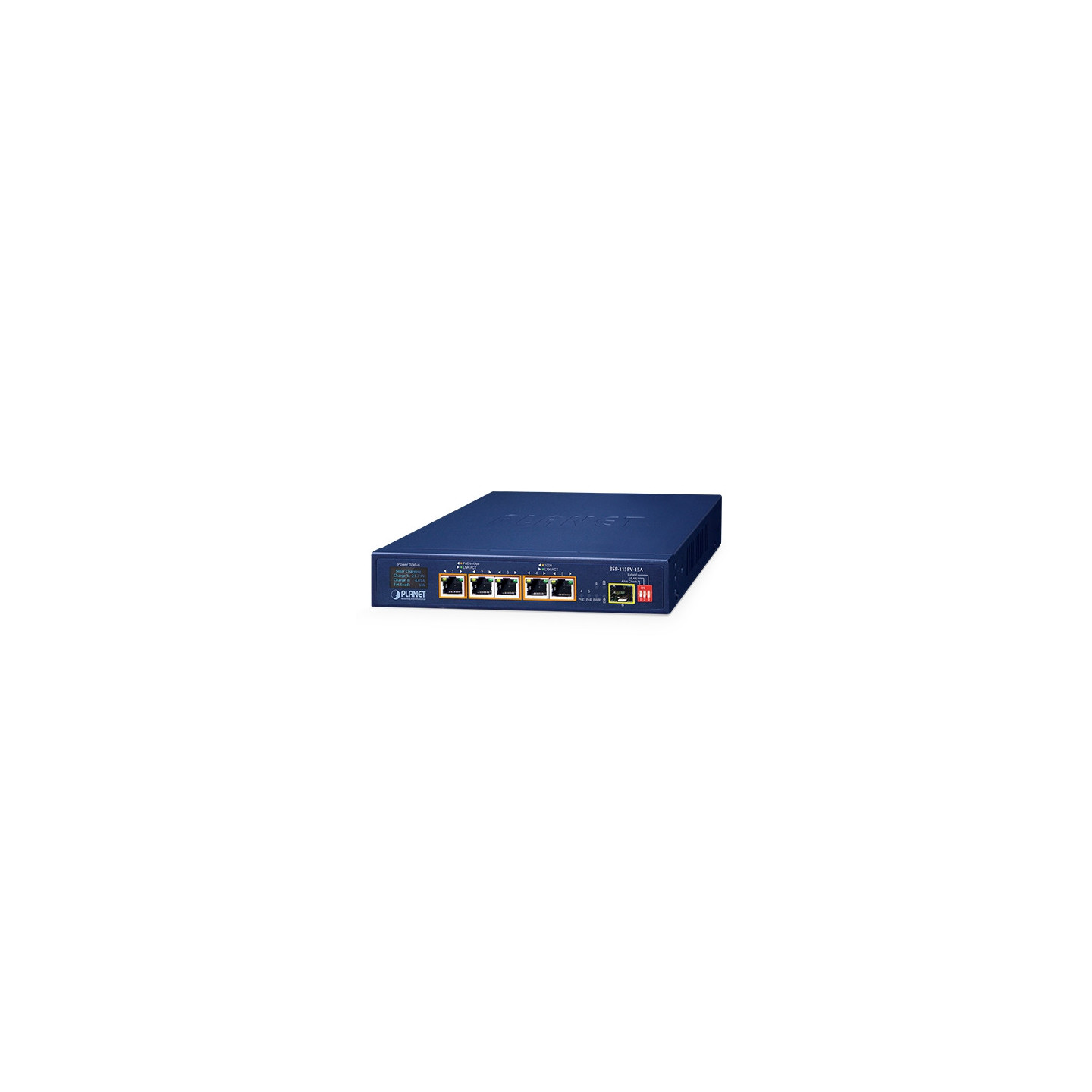

PLANET BSP-115PV-15A
Switch PoE solar PoE+ 802.3at de 5 puertos con SFP 1000X de 1 puerto y pantalla LCD
Integración líder en la industria de la tecnología PoE y el sistema de energía renovable

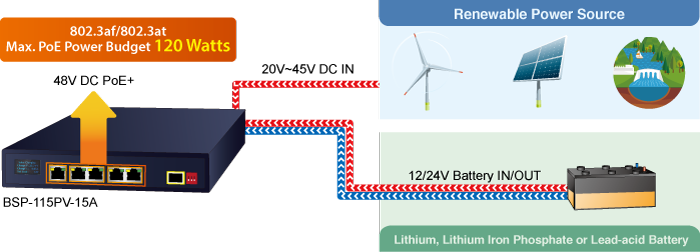

El conmutador Ethernet PoE 802.3at de energía renovable industrial recientemente lanzado por PLANET, el BSP-115PV-15A, puede cargarse con la fuente de energía inagotable y natural, como la energía solar, eólica e hidroeléctrica para conservar la energía y alimentar de manera económica estas cámaras IP remotas y puntos de acceso inalámbricos.
El BSP-115PV-15A está equipado con 5 puertos de cobre 10/100/1000BASE-T compatibles con la función de inyector PoE+ 802.3at, un presupuesto total de energía PoE de hasta 120 vatios y 1 puerto de fibra SFP 100/1000BASE-X adicional, especialmente utilizado para aplicaciones expansivas como presas, bosques, desiertos, parques nacionales, áreas de protección natural/animal y carreteras. Está diseñado para manejar de manera eficiente la distribución de energía para una variedad versátil de dispositivos conectados que cumplen con los principios ambientales, sociales y de gobernanza (ESG). Aprovechando la tecnología de vanguardia basada en IP, PLANET ha transformado la alimentación convencional a través de Ethernet (PoE) en dispositivos de red genuinos que se alinean con prácticas comerciales sostenibles y responsables.
Detalle de productos
Especificaciones de hardware
Puertos de cobre 5 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Puerto SFP 1 puertos SFP 100/1000BASE-X
Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 (+/-), 3/4 (+/-) para panel PV (en paralelo);
Pin 5/6(-/+) para carga y descarga
de la batería La entrada PV es compatible con la entrada de CC, pero no se puede conectar simultáneamente con la entrada solar para evitar daños al dispositivo.

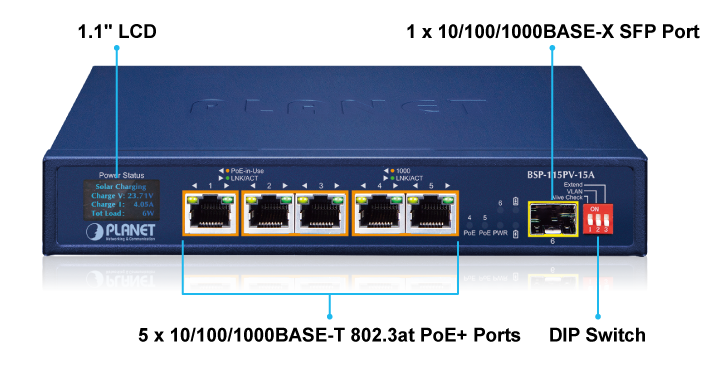

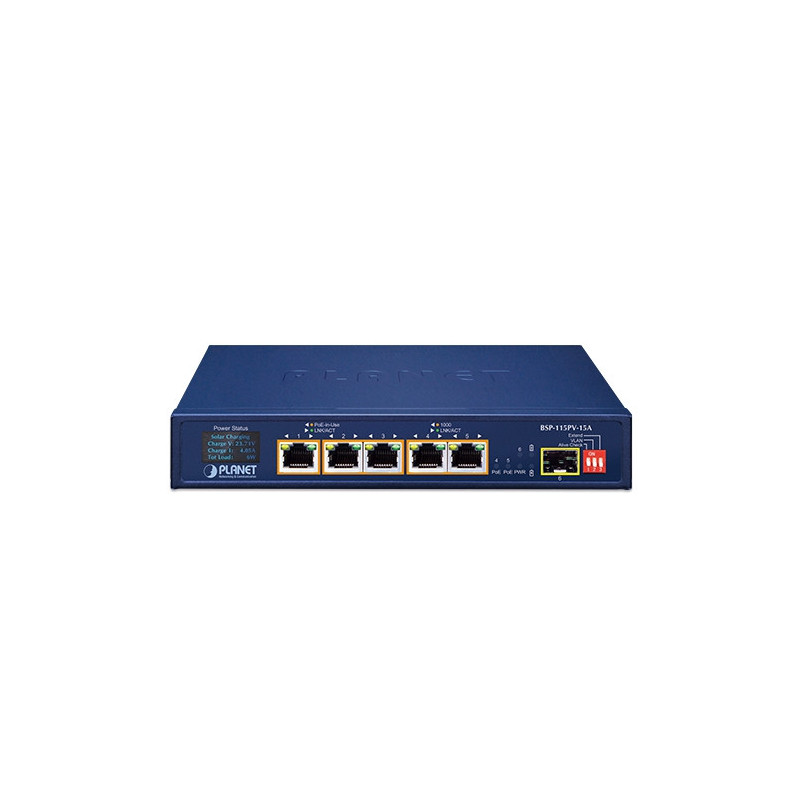

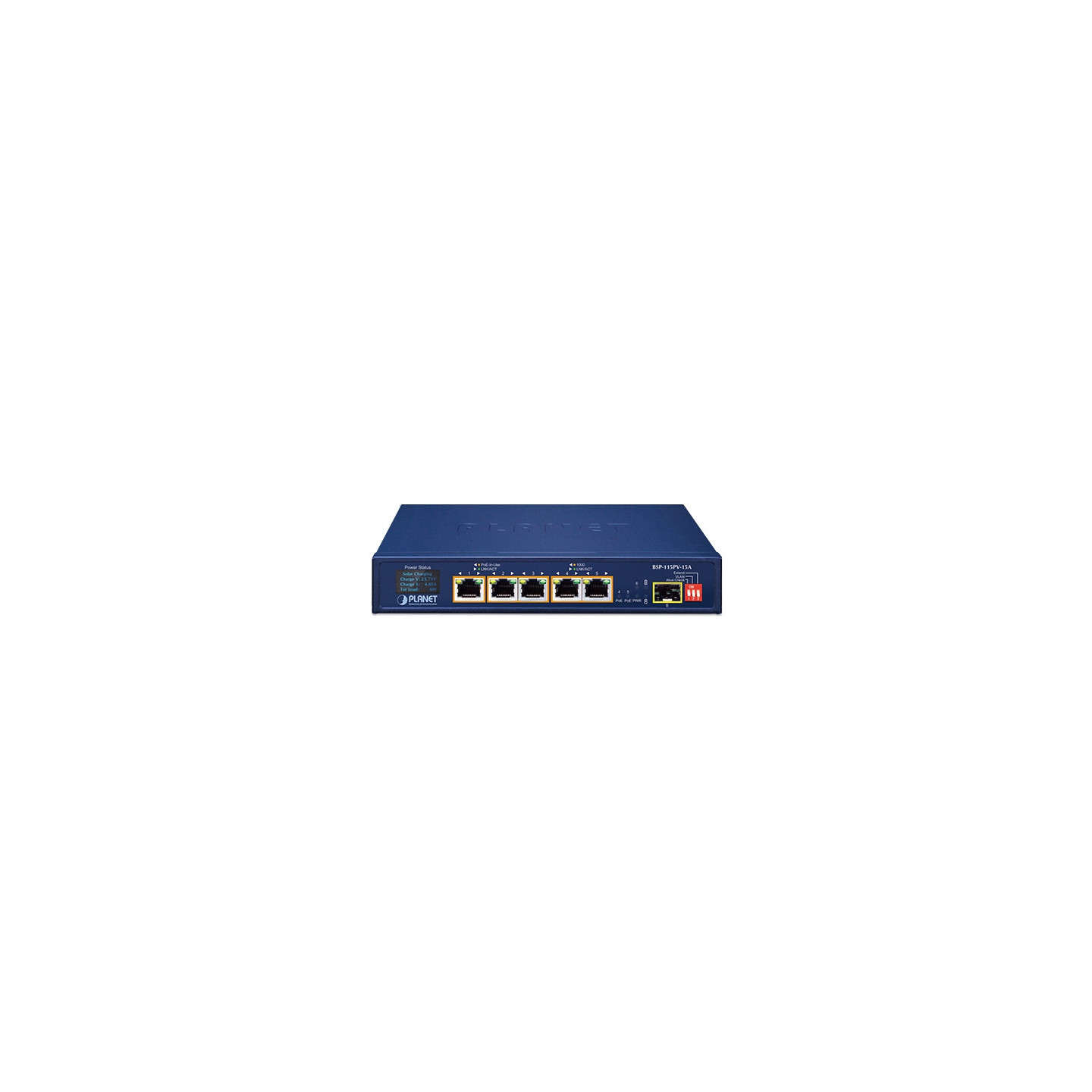

Interruptor DIP Panel frontal:

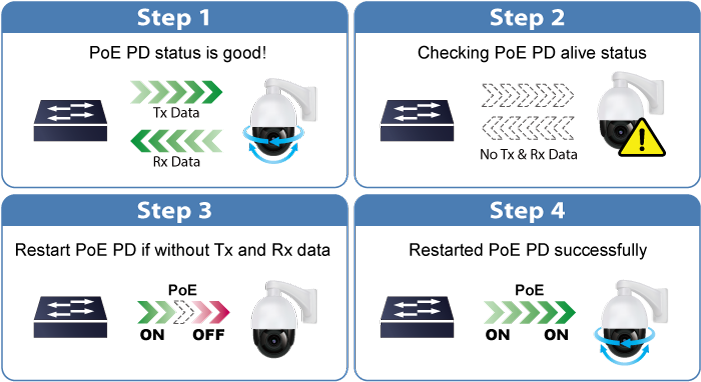

Alive Check: Todos los puertos PoE habilitan la función de verificación PD Alive.
VLAN: Aislamiento

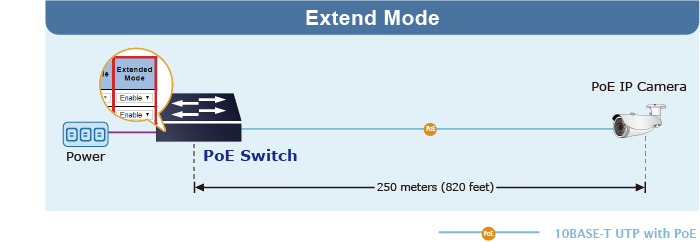

de puerto Extend: Conmutador PoE de larga distancia.

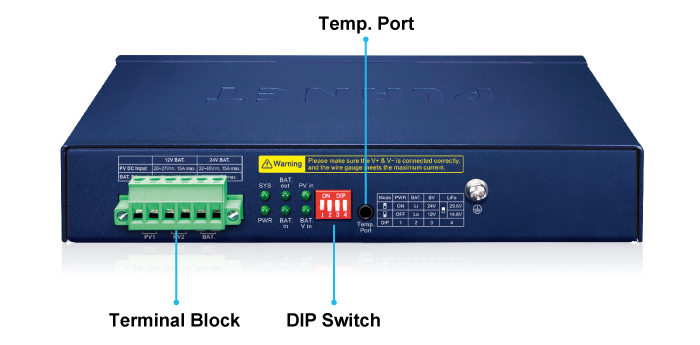

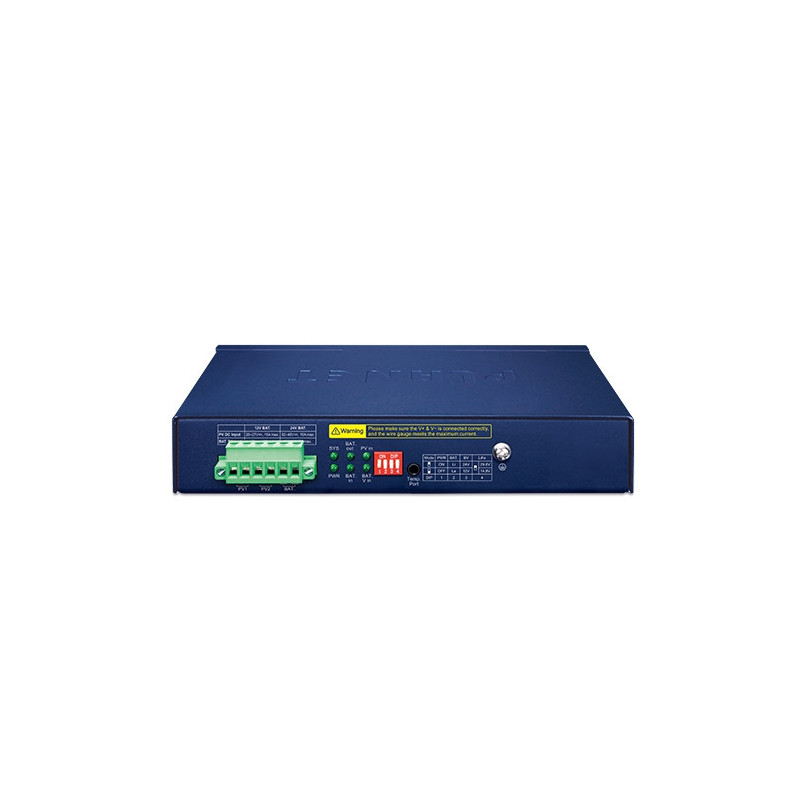

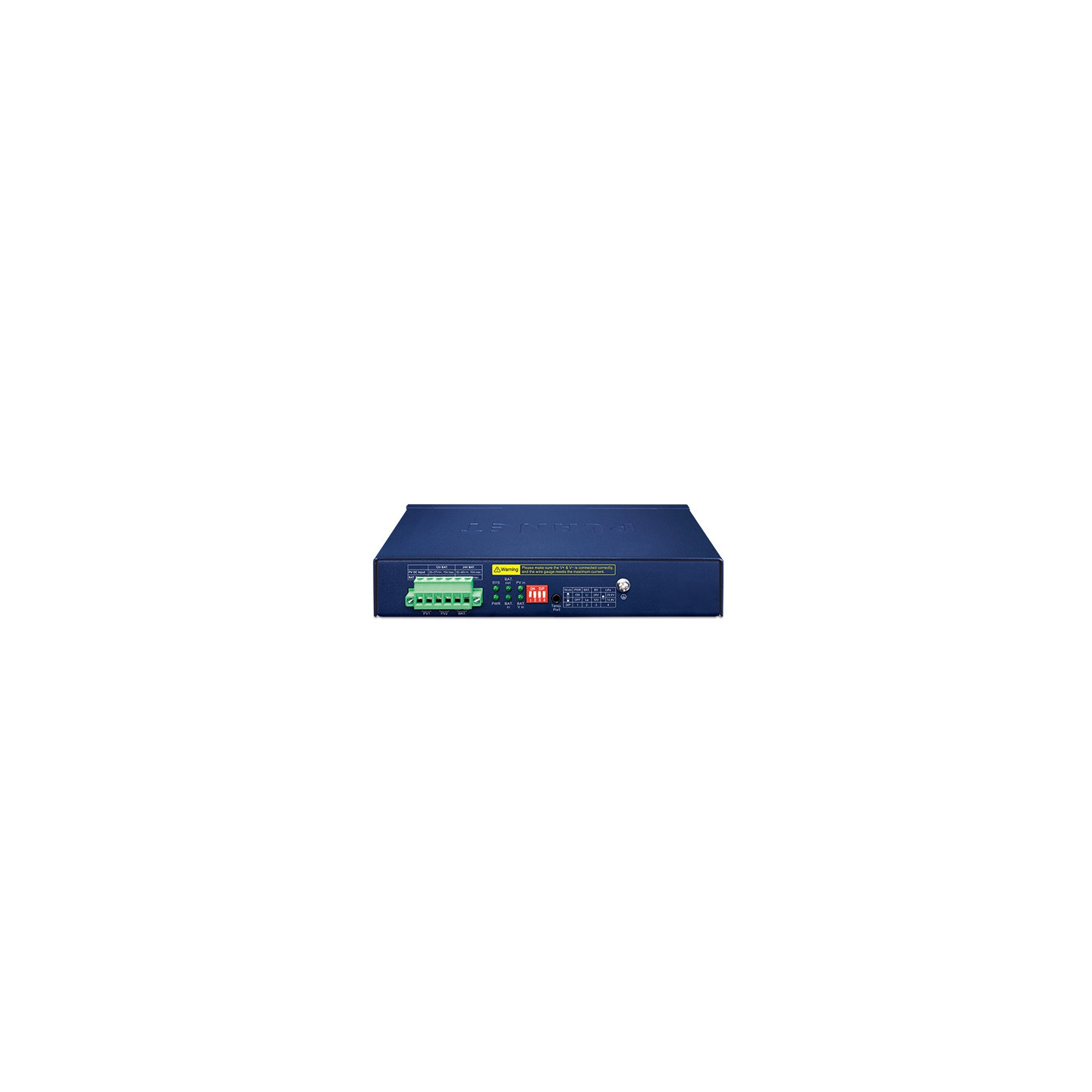

Panel trasero:
PWR: Interruptor
de alimentación del equipo BAT: Interruptor
de tipo de batería BV: Interruptor
de voltaje de batería LiFe: Interruptor de fosfato de hierro y litio
Requisitos de alimentación Admite entrada de panel solar de 20-27 V (voltaje de circuito abierto) con batería de 12 V, potencia máxima de entrada del panel solar de 405 W y circuito máximo de 15 A.
Admite entrada de panel solar de 32-45 V (voltaje de circuito abierto) con batería de 24 V, potencia máxima de entrada del panel solar de 675 W y circuito máximo de 15 A.
Función de carga Carga y descarga automática integrada, eficiencia máxima del 98%, corriente de carga máxima de 15 A
Función
de protección de la batería integrada Función
de carga flotante de la batería integrada Compatible con la función de protección contra sobrecalentamiento
Tipo de batería Basado en el consumo de energía de carga completa:
batería de plomo-ácido de 12 V / 24 V, corriente de carga máxima de 15 A
12,6 V / 25. Batería de litio de 2 V, corriente de carga máxima de 15 A
Batería de hierro y litio de 14,6 V/29,2 V, corriente de carga máxima de 15 A
Nota: Capacidad recomendada de 500 AH en uso de 120 W a plena potencia
Consumo de energía / Disipación 3 vatios, 10,2 BTU (en espera sin función PoE)
140 vatios, 477 BTU (carga completa con función PoE)
Dimensiones (ancho x fondo x alto) 196,72 x 141,8 x 34 mm
Peso 820g

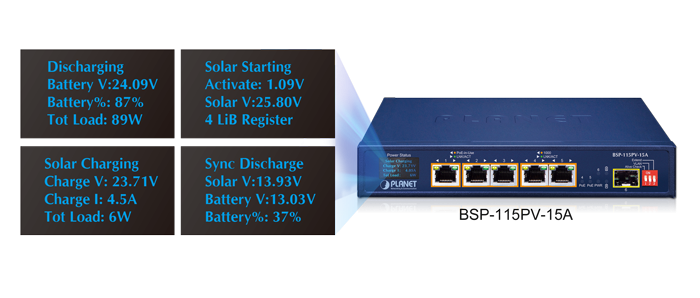

Monitor LCD (ancho x profundidad) 26,77 x 16 mm, 1,1 pulgadas
Sensor de temperatura Detector de temperatura -20 ~ 120 grados C
Detector de humedad 0 ~ 100 % HR
Protección contra descargas electrostáticas Descarga
del espacio de aire de ±8KV ±Descarga de contacto de 4KV
Inmunidad a sobretensiones 2KV
Recinto Carcasa metálica IP30
Instalación Oreja de sobremesa/montaje en pared
Indicadores LED Panel frontal: Sistema:
Verde: PWR, BAT.out, BAT.in
por 10/100/1000T RJ45 Puerto: (Puerto 1 ~ Puerto 3):
Verde: LNK/ACT (10/100/1000Mbps)
Amer: PoE-en uso
por 10/100/1000T Puerto RJ45: (Puerto 4~Puerto 5):
Verde: LNK/ACT (10/100/1000Mbps)
Amer: 1000Mbps
Verde: PoE en uso
Por puerto SFP: (Puerto 6):
Verde: LNK/ACT (100/1000Mbps)
Panel trasero:
Sistema:
Verde: SYS, PWR, PV en
batería:
Verde: BAT.out, BAT.in, BAT. V en
Especificaciones de Switch
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 12 Gbps/sin bloqueo
Rendimiento del conmutador 8.92Mpps@64 bytes
Tabla de direcciones MAC Entradas de 2K
Búfer de datos compartidos 2.5Mb
Bastidor Jumbo 10K bytes
Alimentación a través de Ethernet
Estándar PoE IEEE 802.3at Alimentación a través de Ethernet PSE
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Por puerto 48 V CC, máx. 35 vatios
Asignación de pines de alimentación Puerto 1: 1/2 (+), 3/6 (-), 4/5(+), 7/8(-)
Puertos 2~5: 1/2 (+), 3/6 (-)
Presupuesto de energía PoE Máximo 120 W (dependiendo de la potencia de entrada)
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x Control de flujo y contrapresión
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3az Ethernet de bajo consumo
Medio ambiente
Operativo Temperatura: -20 ~ 65 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 70 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
