Switch PoE solar PoE híbrido de 5 puertos con SFP 1000X de 1 puerto

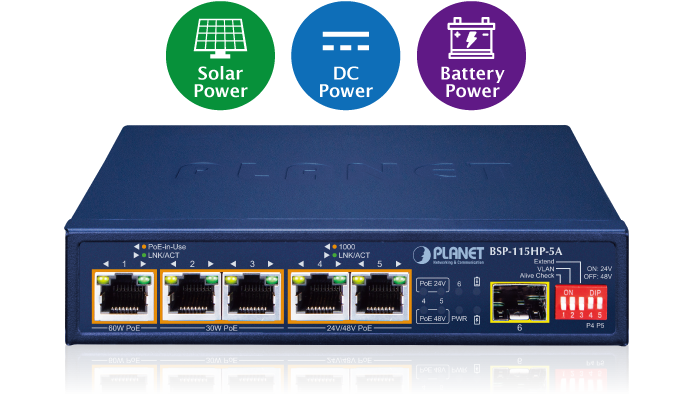

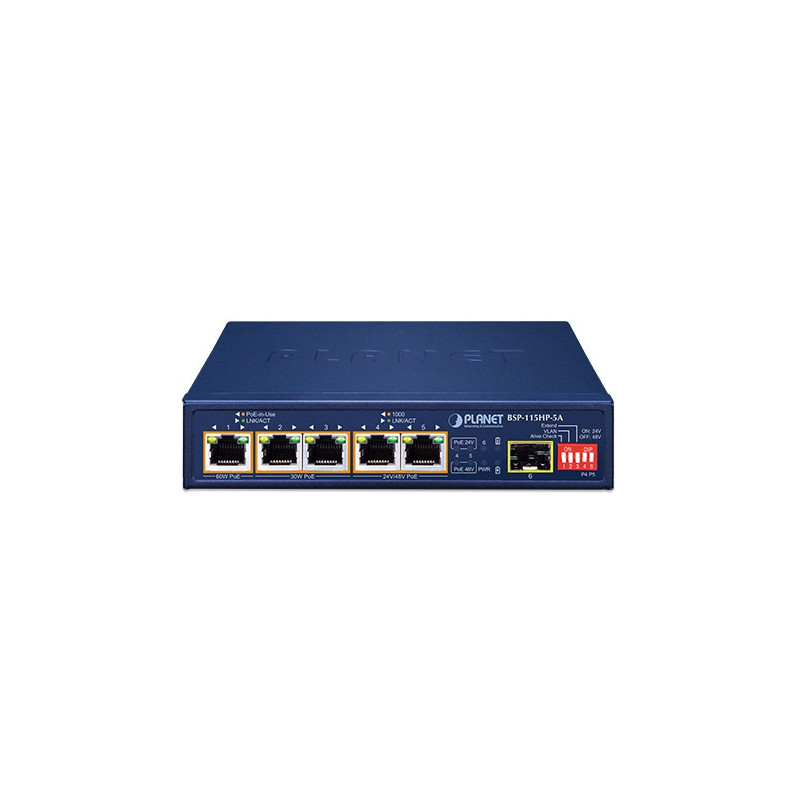

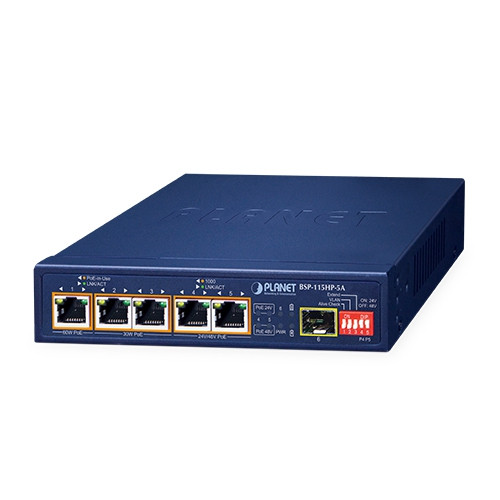

El Switch PoE solar PLANET BSP-115HP-5A es un Switch de red alimentado por energía solar que incorpora principios ambientales, sociales y de gobernanza (ESG). Se puede cargar con la fuente de energía inagotable y natural, como la energía solar, eólica e hidroeléctrica para conservar la energía y alimentar de manera económica estas cámaras IP remotas y AP inalámbricos. El BSP-115HP-5A está equipado con 5 puertos de cobre 10/100/1000BASE-T. El puerto 1 admite PoE de 60 vatios y los puertos 2 a 5 admiten la función de inyector PoE+ 802.3at. Además, los puertos 4 a 5 también ofrecen opciones pasivas de 24 V/48 V. El uso de equipos PoE de 24 V mejorará la eficiencia energética. Cuando funciona con una batería de 24 V, no es necesario pasar por la pérdida de elevación. Un presupuesto total de energía PoE de hasta 65 vatios y 1 puerto de fibra SFP 100/1000BASE-X adicional se utilizan especialmente para aplicaciones tan amplias como presas, bosques, desiertos, parques nacionales, áreas de protección natural/animal y carreteras.
Puertos de cobre 5 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Puerto SFP 1 puerto SFP 100/1000BASE-X
Conector Bloque
de terminales extraíble de 6 pines Pin 1/2(+/-) para panel
PV Pin 3/4(+/-) para alimentación
de CC Pin 5/6(-/+) para carga y descarga de batería

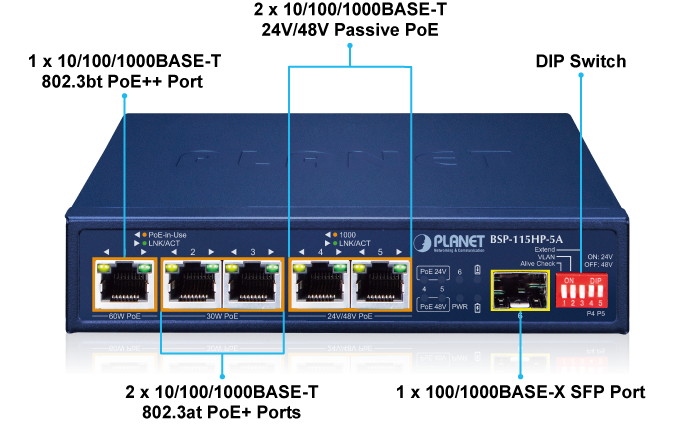

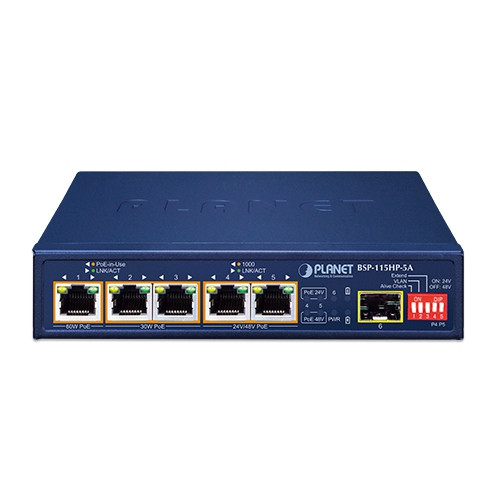

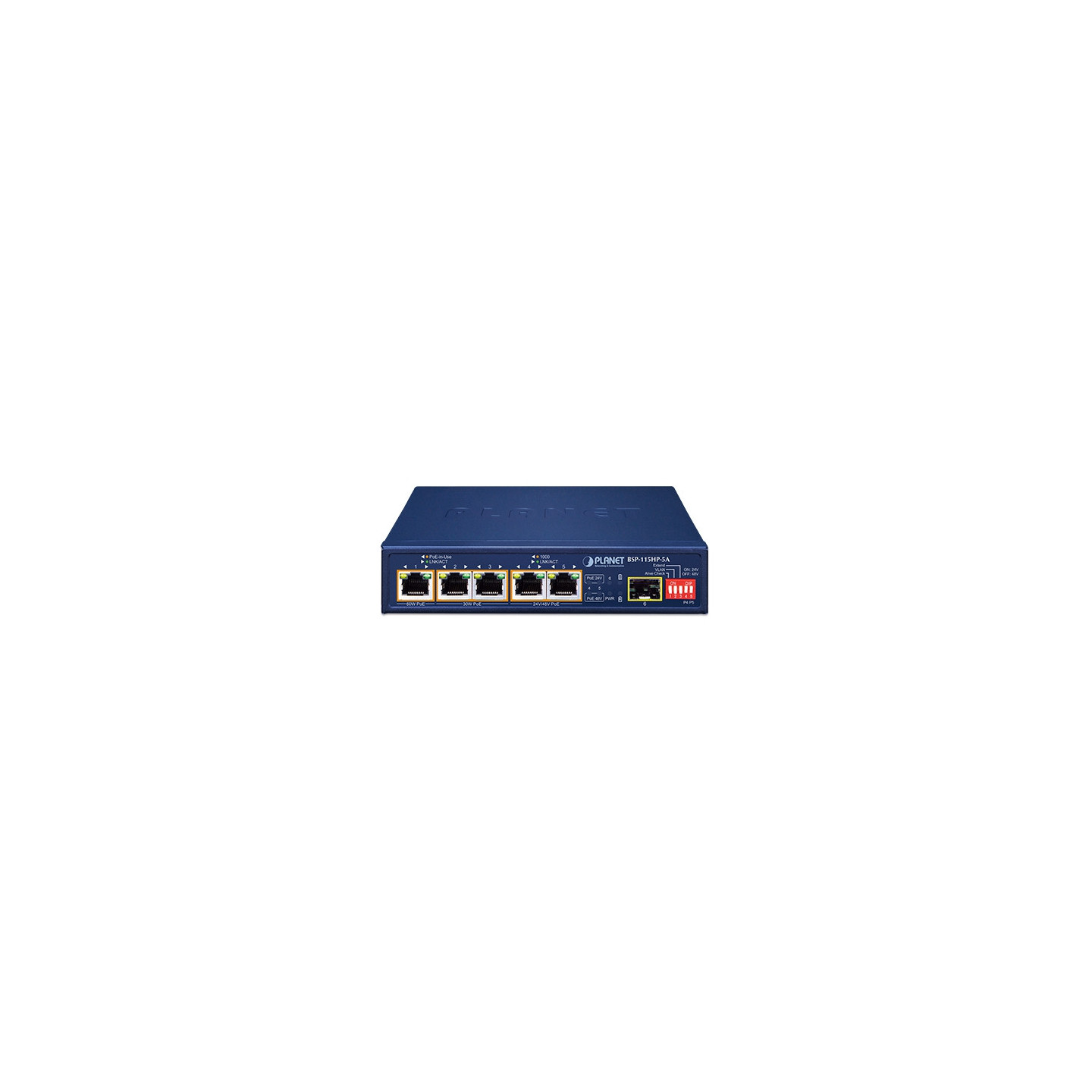

Interruptor DIP Panel frontal:

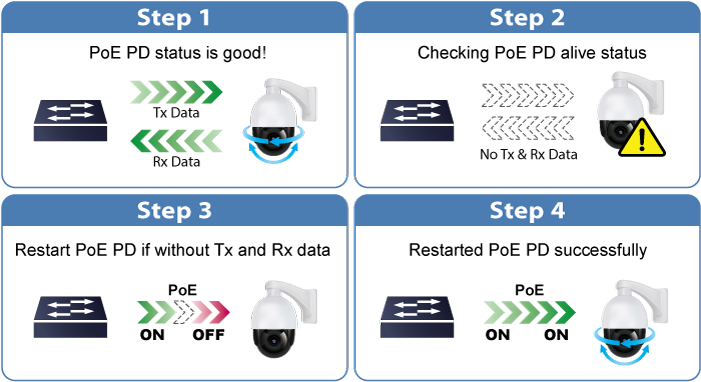

Alive Check: Todos los puertos PoE habilitan la función de verificación PD Alive.
VLAN: Aislamiento

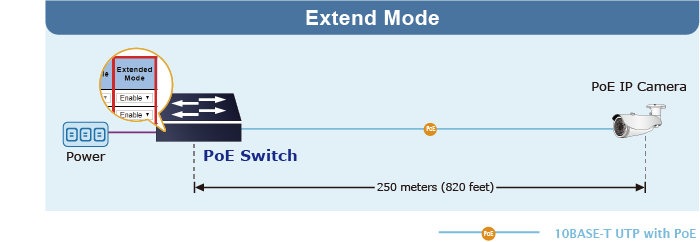

de puerto Extend: Conmutador PoE de larga distancia.
J4: Conmutador
PoE de 24 V/48 V P5: Interruptor

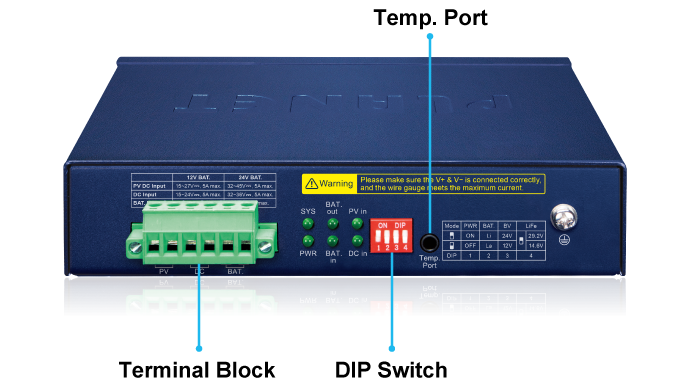

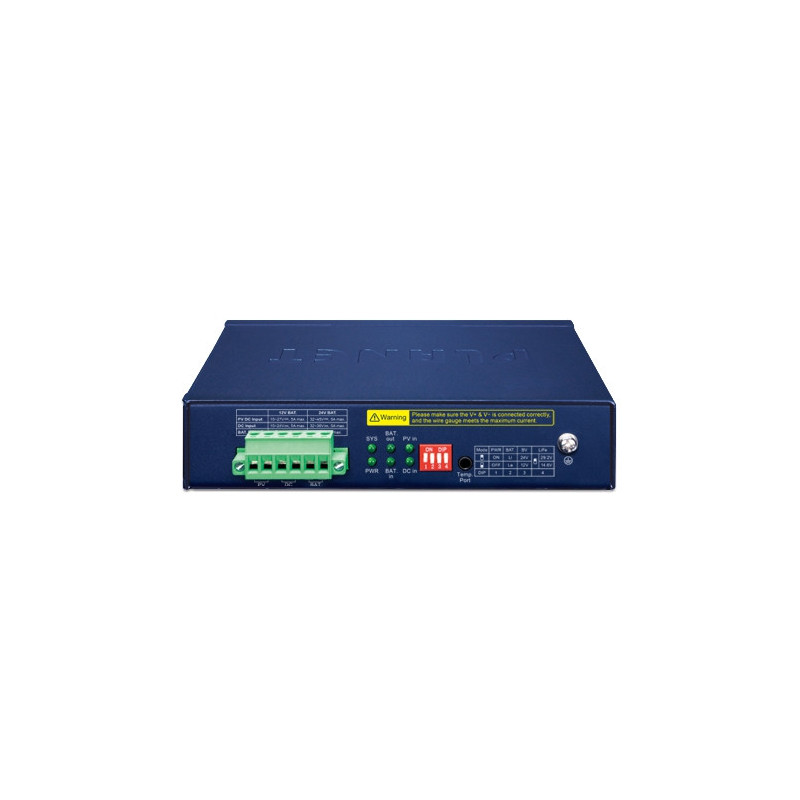

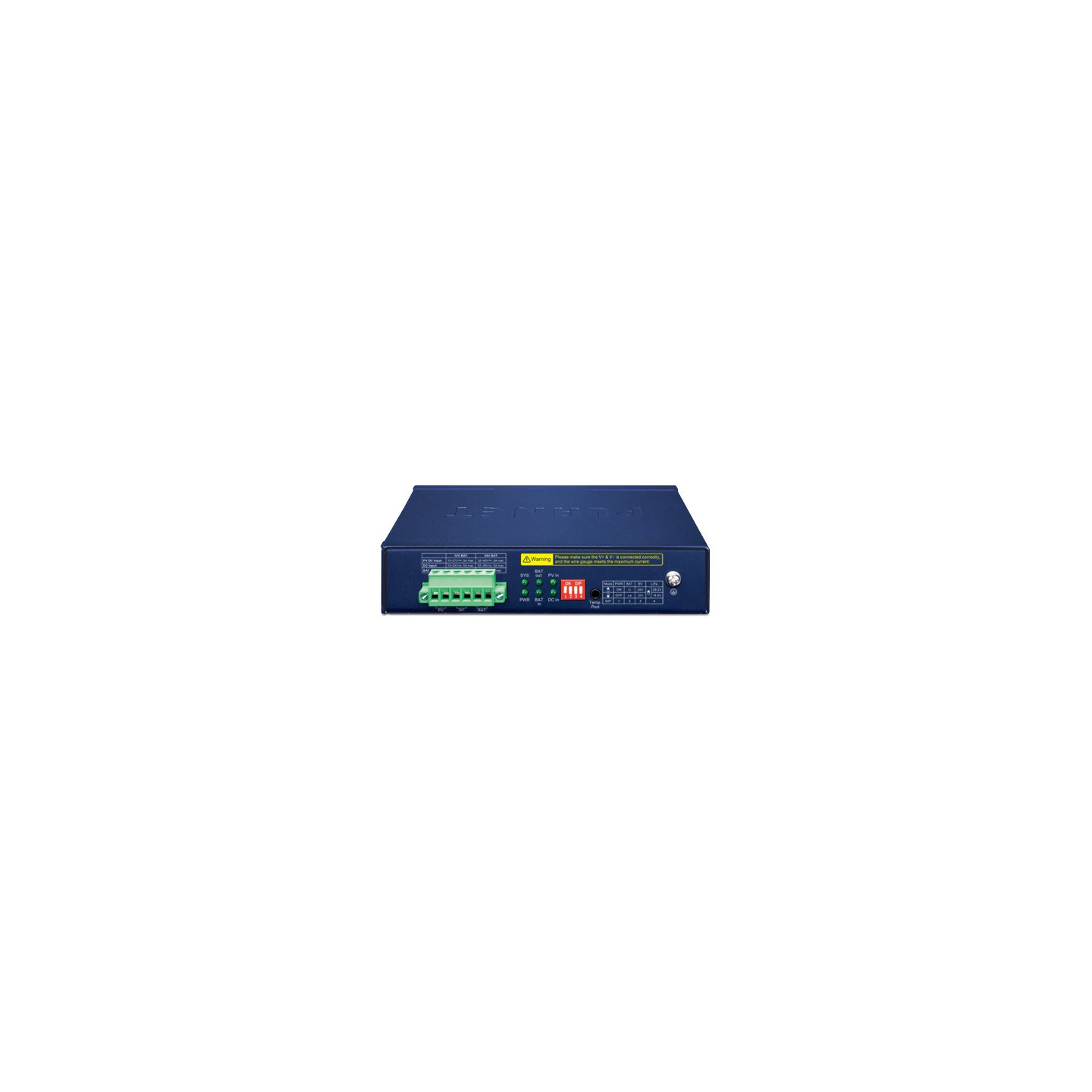

PoE de 24 V/48 V Panel trasero:
PWR: Interruptor
de alimentación del equipo BAT: Interruptor
de tipo de batería BV: Interruptor
de voltaje de batería LiFe: Interruptor de fosfato de hierro y litio

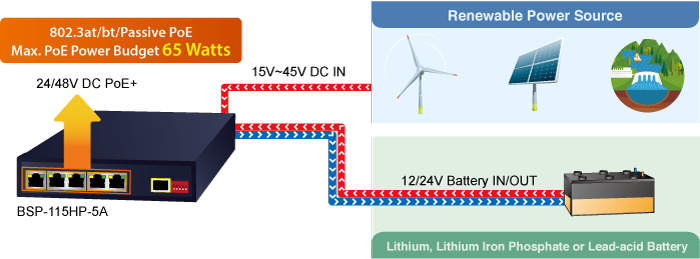

Requisitos de alimentación Admite entrada de panel solar de 15-27 V (voltaje de circuito abierto) con batería de 12 V, potencia máxima de entrada del panel solar de 135 W y circuito máximo de 5 A.
Admite entrada de panel solar de 32-45 V (voltaje de circuito abierto) con batería de 24 V, potencia máxima de entrada del panel solar de 225 W y circuito máximo de 5 A.
Admite entrada de 15 ~ 24 V CC con batería de 12 V.
Admite entrada de 32 ~ 36 V CC con batería de 24 V
Función de carga Carga y descarga automática integrada, eficiencia máxima del 98%, corriente de carga máxima de 5 A
Función
de protección de la batería integrada Función
de carga flotante de la batería integrada Admite la función de protección contra sobrecalentamiento
Tipo de batería Basado en la carga completa del consumo de energía:
batería de plomo-ácido de 12 V / 24 V, capacidad recomendada de 290 AH, corriente de carga máxima de 5 A
12,6 V / 25. Batería de litio de 2 V, capacidad recomendada de 290 AH, corriente de carga máxima de 5 A
Batería de hierro y litio de 14,6 V/29,2 V, capacidad recomendada de 290 AH, corriente de carga máxima de 5 A
Nota: Capacidad recomendada de 290 AH en uso de 65 W a plena potencia
Consumo de energía / Disipación 3,36 vatios, 11,5 BTU (en espera sin función PoE)
75,6 vatios, 257,8 BTU (carga completa con función PoE)
Dimensiones (ancho x fondo x alto) 159,01 x 141,8 x 34 mm
Peso 690 g
Protección contra descargas electrostáticas Descarga
del espacio de aire de ±8KV ±Descarga de contacto de 4KV
Sensor de temperatura Detector de temperatura -20 ~ 100 grados C
Inmunidad a sobretensiones 2KV
Recinto Carcasa metálica IP30
Instalación Oreja de sobremesa/montaje en pared
Indicadores LED Panel frontal:
Sistema:
Verde: PWR, BAT. fuera, BAT. por
10/100/1000T RJ45 Puerto: (Puerto 1 ~ Puerto 3):
Verde: LNK/ACT (10/100/1000Mbps)
Ámbar: PoE en uso
Por 10/100/1000T Puerto RJ45: (Puerto 4 ~ Puerto 5):
Verde: LNK/ACT (10/100/1000Mbps)
Ámbar: 1000Mbps
Verde: 24 V PoE en uso
Verde: 48 V PoE en uso
Por puerto SFP: (puerto 6):
Verde: LNK/ACT (100/1000Mbps)
Panel trasero:
Sistema:
Verde: SYS, PWR, PV en
batería:
Verde: BAT. fuera, BAT. entrada, DC en
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 12 Gbps/sin bloqueo
Rendimiento del conmutador 8.92Mpps@64 bytes
Tabla de direcciones MAC Entradas de 2K
Búfer de datos compartidos 2.5Mb
Bastidor Jumbo 10K bytes
Estándar PoE IEEE 802.3af/802.3at/802.3bt Alimentación a través de Ethernet PSE
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Puerto 1: 48 V CC, máx. 60 vatios
Puertos 2 a 3: 48 V CC, máx. 35 vatios
Puertos 4 a 5: 24 V CC, máx. 25 vatios o 48 V CC, máx. 35 vatios
Asignación de pines de alimentación Puerto 1: 1/2 (+), 3/6 (-), 4/5(+), 7/8(-)
Puerto 2~5: 1/2 (+), 3/6 (-)
Puerto 4~5 24V: Pasivo 4/5(+), 7/8(-)
Presupuesto de energía PoE Máximo 65 W (dependiendo de la potencia de entrada)
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x Control de flujo y contrapresión
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus IEEE
802.3az Ethernet de eficiencia energética
Operativo Temperatura: -20 ~ 65 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 70 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
