PLANET WGSW-24040HP4
Switch Administrable L2+ de 24 puertos 10/100/1000Mbps 802.3at PoE+ con 4 puertos SFP compartidos
L2+ 8 puertos 10/100/1000T 802.3at PoE + 2 puertos 10/100/1000T + 2 puertos 100/1000X SFP Managed Switch

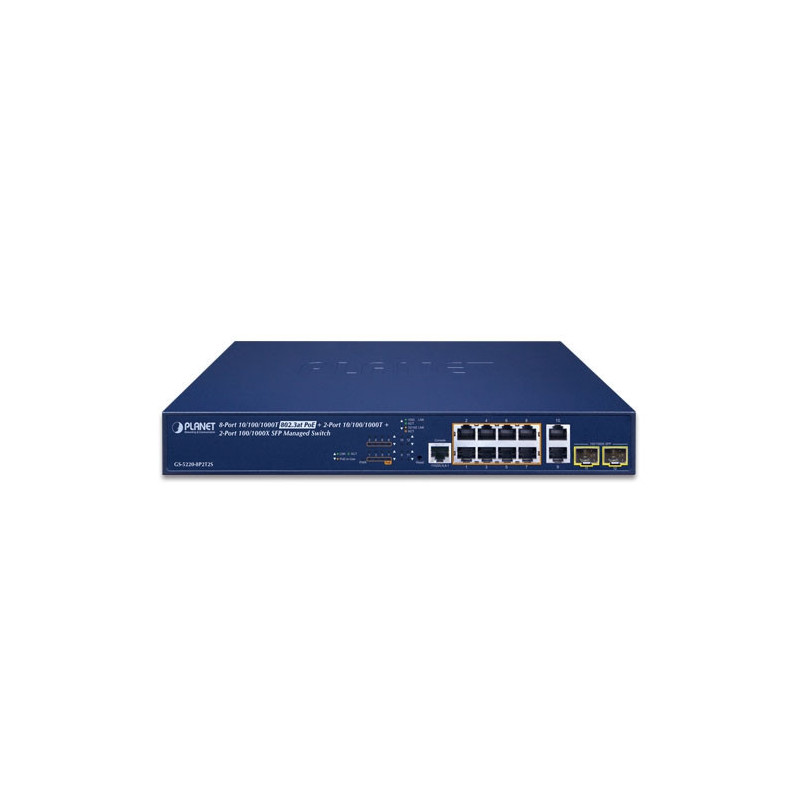

El Switch Gigabit Administrable de capa 2 PLANET GS-5220-8P2T2S es compatible con los protocolos IPv4 e IPv6 y con el enrutamiento estático de capa 3, y proporciona 8 puertos 10/100/1000BASE-T con PoE+ 802.3at de 36 vatios, 2 puertos de cobre Gigabit adicionales y otras 2 ranuras de fibra SFP 100/1000BASE-X adicionales. Cada uno de los ocho puertos Gigabit proporciona 36 vatios de potencia, con un presupuesto total de energía de hasta 240 vatios para los diferentes tipos de aplicaciones PoE que se emplean. Proporciona una solución de red de alimentación a través de Ethernet rápida, segura y rentable para la vigilancia de seguridad IP para pequeñas empresas y empresas.

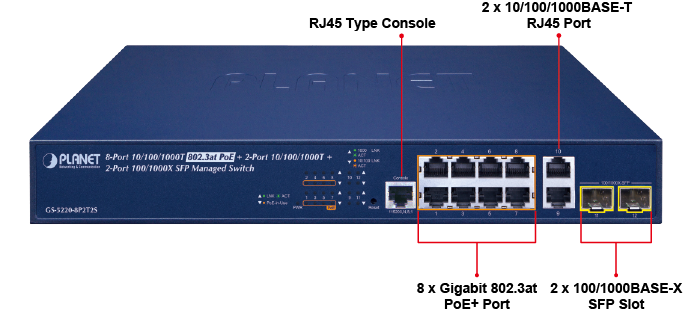

Puertos de cobre 10 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X
SFP mini-GBIC Interfaces 2 interfaces SFP 100/1000BASE-X con puerto 11 a puerto 12
Admite modo dual de 100/1000 Mbps y DDM
Puerto de inyector PoE 8 puertos con función de inyector PoE 802.3at/af con Port-1 a Port-8
Consola 1 puerto serie RJ45 (115200, 8, N, 1)
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Ventilador inteligente 1
Requisitos de alimentación 100 ~ 240 V CA, 50/60 Hz, 4 A
Consumo de energía (carga completa) 282 vatios/962BTU
Protección contra descargas electrostáticas 6KV CC
Dimensiones (ancho x fondo x alto) 330,2 x 200 x 44 mm, 1U de altura
Peso 3,9 kg
LED Sistema:
alimentación (verde)
Interfaces Ethernet PoE (puerto 1 a puerto 8):
LNK/ACT (10/100/1000 Mbps, verde), PoE en uso (ámbar)
Puertos 10/100/1000BASE-T (puerto 9 al puerto 10):
1000 (LNK/ACT, verde), 10/100 (LNK/ACT, ámbar)
Interfaces SFP de 100/1000 Mbps (puerto 11 a puerto 12):
1000 (LNK/ACT, verde), 100 (LNK/ACT, ámbar)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 24 Gbps /sin bloqueo
Rendimiento 17.76Mpps@64Bytes
Tabla de direcciones Entradas 8K, aprendizaje y envejecimiento automático de direcciones de origen
SDRAM 128 millones de bytes
Flash 64Mbytes
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 9K bytes
Estándar PoE IEEE 802.3at Alimentación a través de Ethernet Plus PSE
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Por puerto 54 V CC, 590 mA. máx. 30,8 vatios
Asignación de pines de alimentación 1/2(+), 3/6(-)
Presupuesto de energía PoE 240 vatios máx. @25 grados C
200 vatios máx. @50 grados C
Número de PD, 7 vatios 8 unidades
Número de PD, 15,4 vatios 8 unidades
Número de PD, 30 vatios 8 unidades

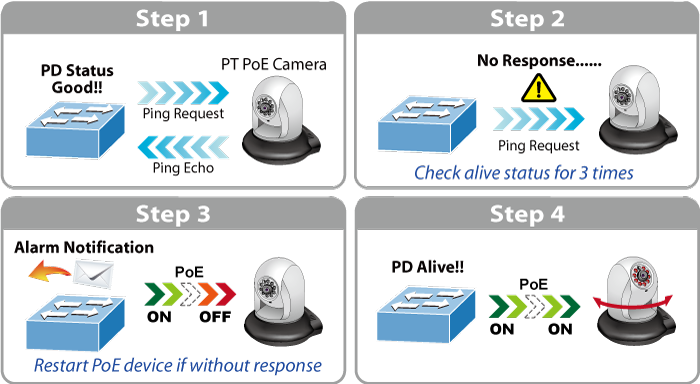

Detección activa de dispositivos POE activos Sí

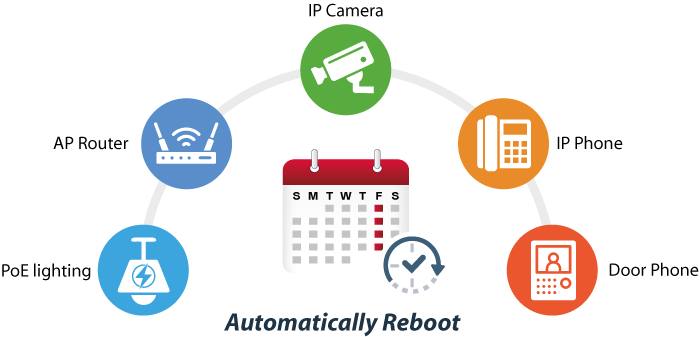

Reciclaje de energía PoE Sí, horario diario o predefinido

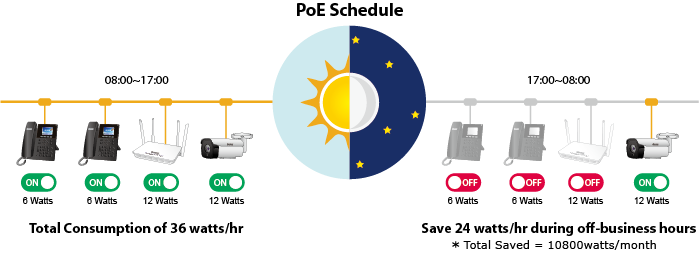

Programación de PoE 4 perfiles de programación
Gestión de sistemas PoE Sistema PoE, control de administración, opciones
de modo de gestión de PoE, alarma de umbral de
sobrecalentamiento,
alarma de umbral de uso de PoE, alarma de umbral de uso de PoE
Interfaz IP Máx. 8 interfaces VLAN
Tabla de enrutamiento Máx. 32 entradas de ruta

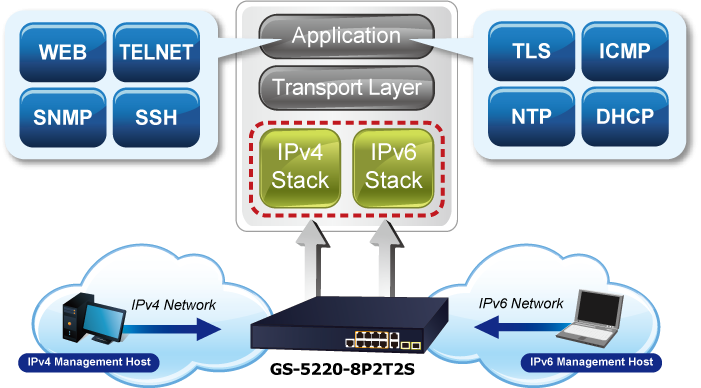

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento
estático de software IPv6
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación de control de flujo
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática, el estado del enlace troncal
Duplicación de puertos TX/RX/Ambos
monitores de varios a 1
Copia de seguridad de puertos 4 grupos con asignación de puertos Activo/Copia de seguridad
VLAN VLAN
basada en etiquetas 802.1Q Tunelización Q-in-Q VLAN perimetral
privada (PVE)
VLAN basada en MAC VLAN
basada en protocolo VLAN
de traducción
de VLAN MVR
(registro de VLAN de multidifusión)
GVRP
Hasta 4K grupos de VLAN, de 4095 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/troncal
estática Admite 6 grupos de troncales con 12 puertos por grupo de troncales
Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para el número de puerto de conmutación
Prioridad
802.1p Campo DSCP/TOS de la etiqueta
VLAN 802.1Q en el paquete IP
Indagación IGMP IPv4 IGMP Snooping (v1/v2/v3)
Compatibilidad con
el modo de consulta IGMP IPv4 Hasta 255 grupos de multidifusión
Espionaje MLD IPv6 MLD Snooping ((v1/v2)
Compatibilidad con
el modo de consulta IPv6 MLD Hasta 255 grupos de multidifusión
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 10 Kbps ~ 3276 Mbps
Salida: 10 Kbps ~ 3276 Mbps
Lista de control de acceso ACL basada en IP/ACL
basada en MAC ACL basada en:
Dirección
MAC Dirección
IP Tipo
de protocolo Ethertype
ID de VLAN Prioridad
DSCP
802.1p Hasta
256 entradas
Seguridad Seguridad portuaria
Guardia de
origen IP Inspección
ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario
AAA Cliente
RADIUS Cliente TACACS+
Control de acceso a la red Control
de acceso a la red basado en puertos IEEE 802.1x Autenticación
basada en MAC Autenticación local/RADIUS
Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

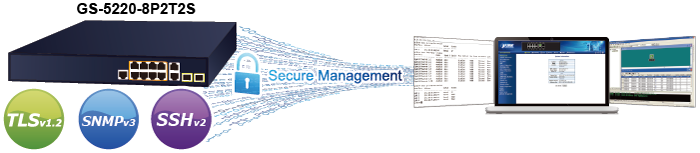

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3
Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red
Ethernet Carga/descarga de configuración a través de HTTP
Syslog
remoto Registro del sistema
Protocolo
LLDP NTP
PLANET Smart Discovery Utility

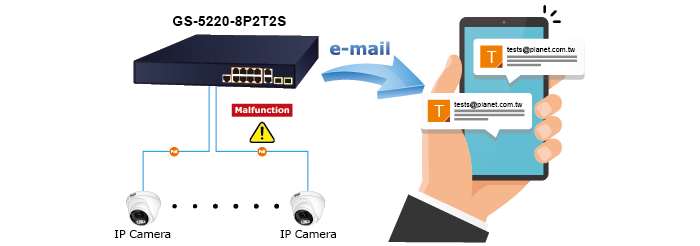

Gestión de eventos SMTP de registro
del sistema local de Syslog
remoto

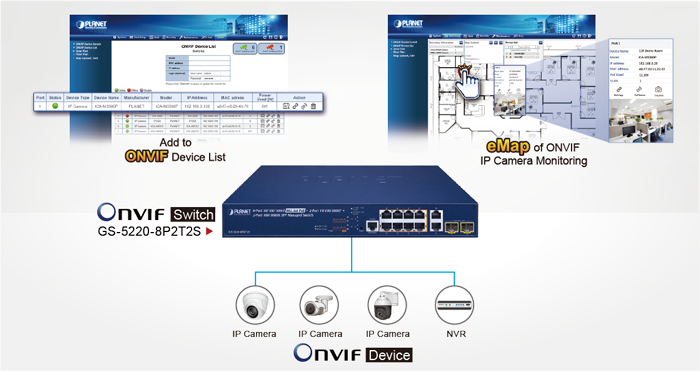

ONVIF Detección de
dispositivos ONVIF Monitoreo de
dispositivos ONVIF Mapa de planta
MIB SNMP RFC 1213 MIB-II
RFC 2863 IF-MIB
RFC 1493 MIB
de puente RFC 1643 MIB
Ethernet RFC 2863 MIB de interfaz RFC 2665 MIB
similar al éter RFC 2737 MIB
de entidad RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)
RFC 2618 RADIUS MIB
de cliente RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z 1000BASE-SX/LX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x control de flujo y contrapresión
IEEE 802.3ad puerto troncal con LACP
Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio
IEEE 802.1Q Etiquetado
de VLAN Autenticación de puerto IEEE 802.1x Control de
red IEEE 802.1ab LLDP
IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet
PLUS
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP versión 1
RFC 2236 IGMP versión 2
RFC 3376 IGMP versión 3
RFC 2710 MLD versión 1
RFC 3810 MLD versión 2
Operativo Temperatura: 0 ~ 50 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
