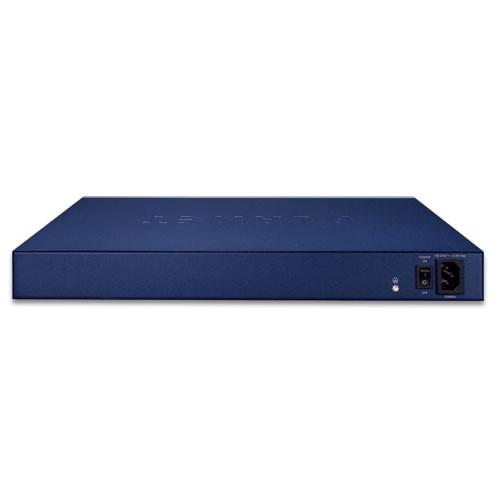

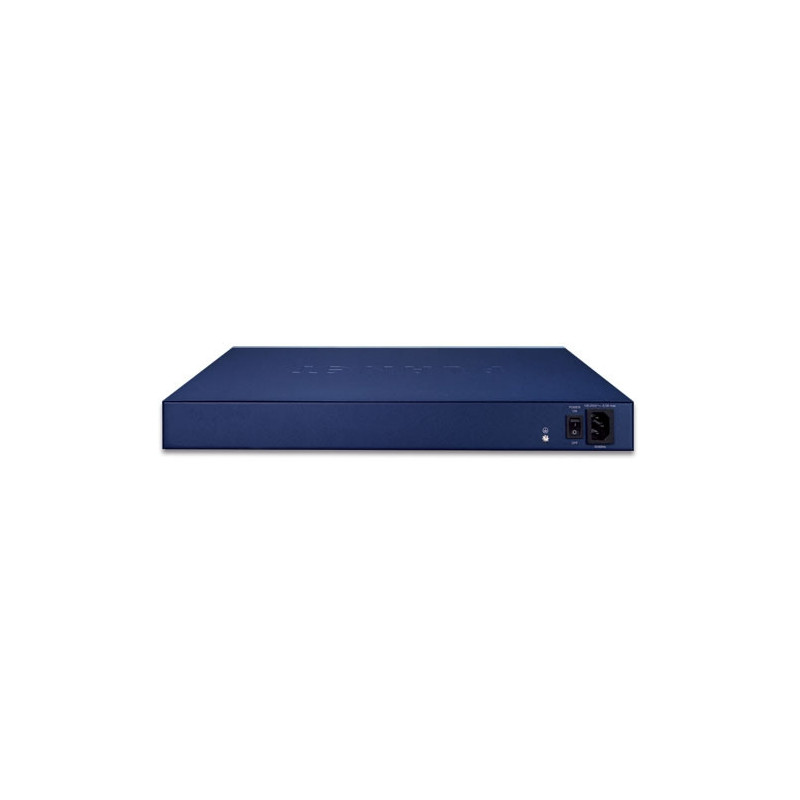

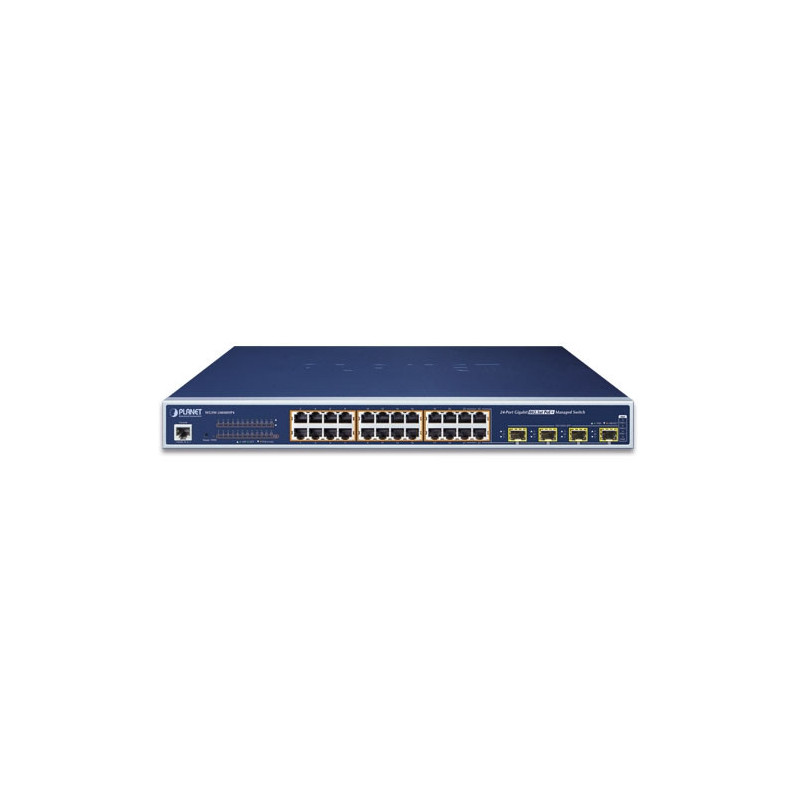

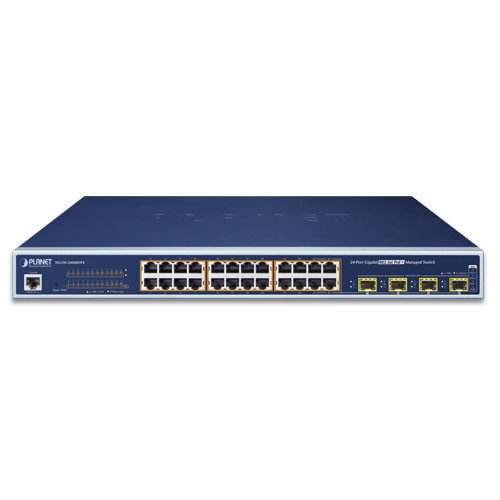

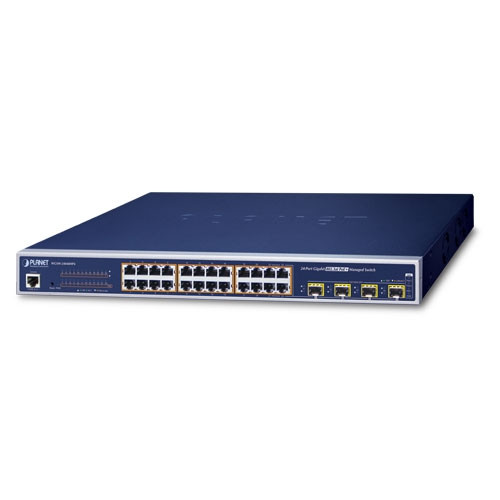

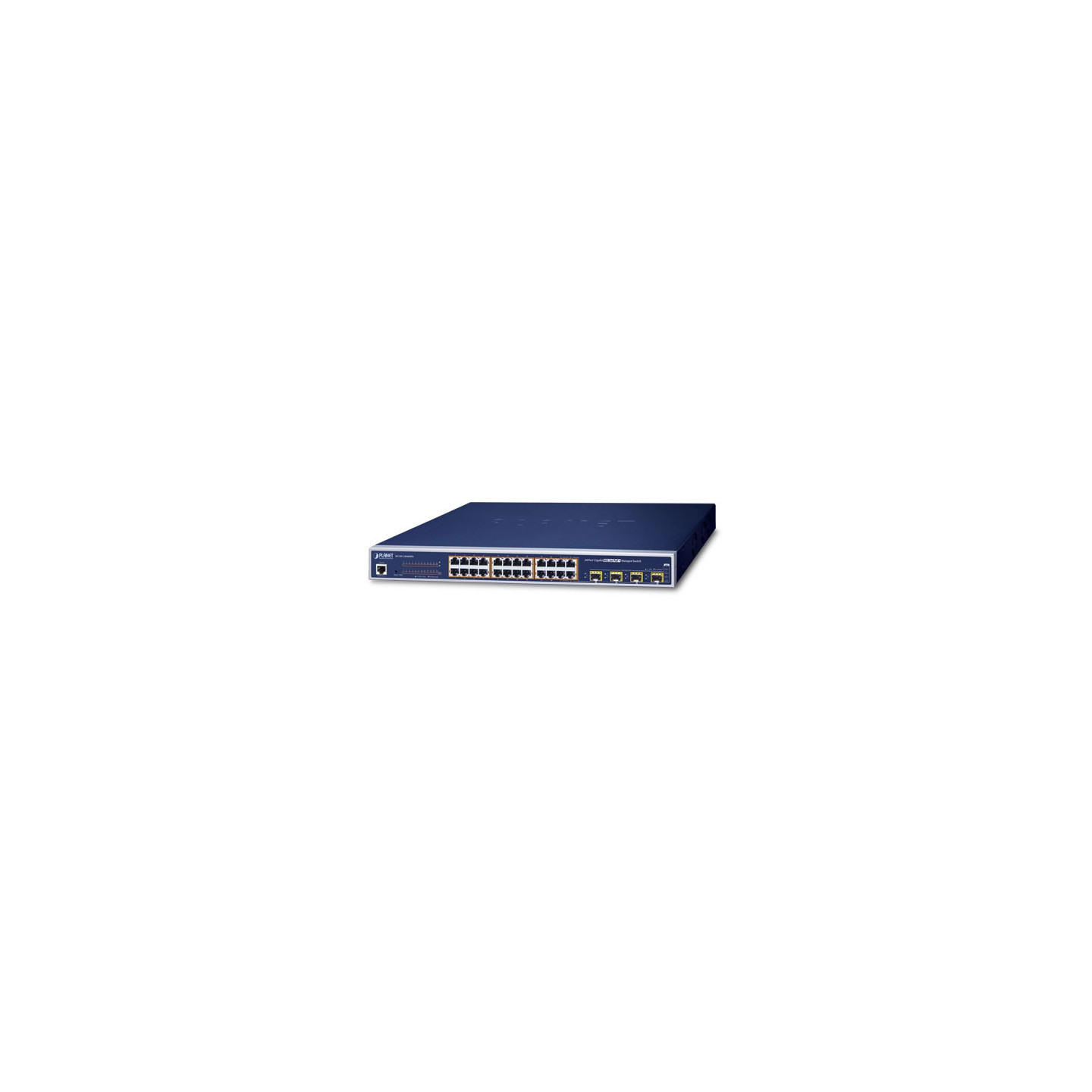

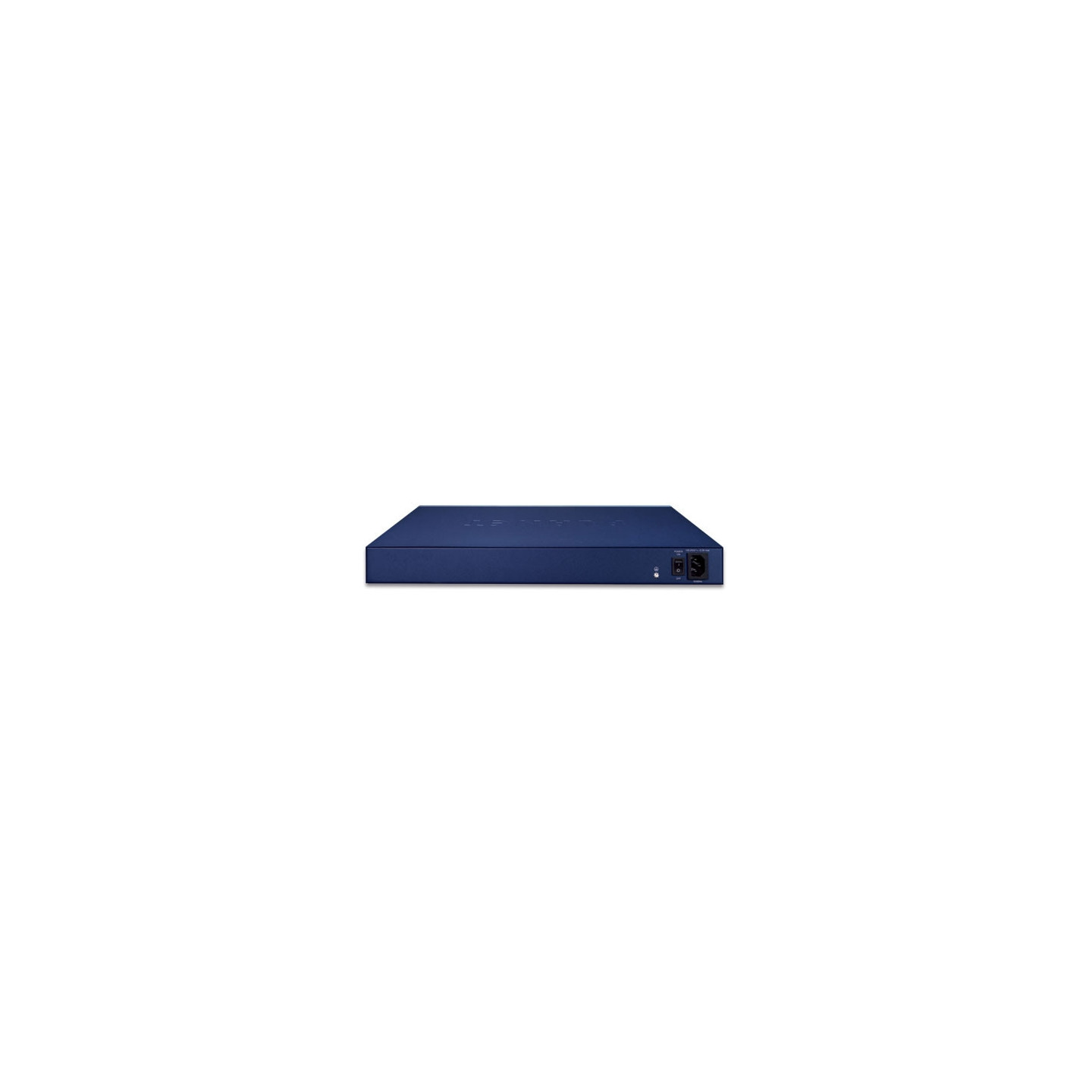

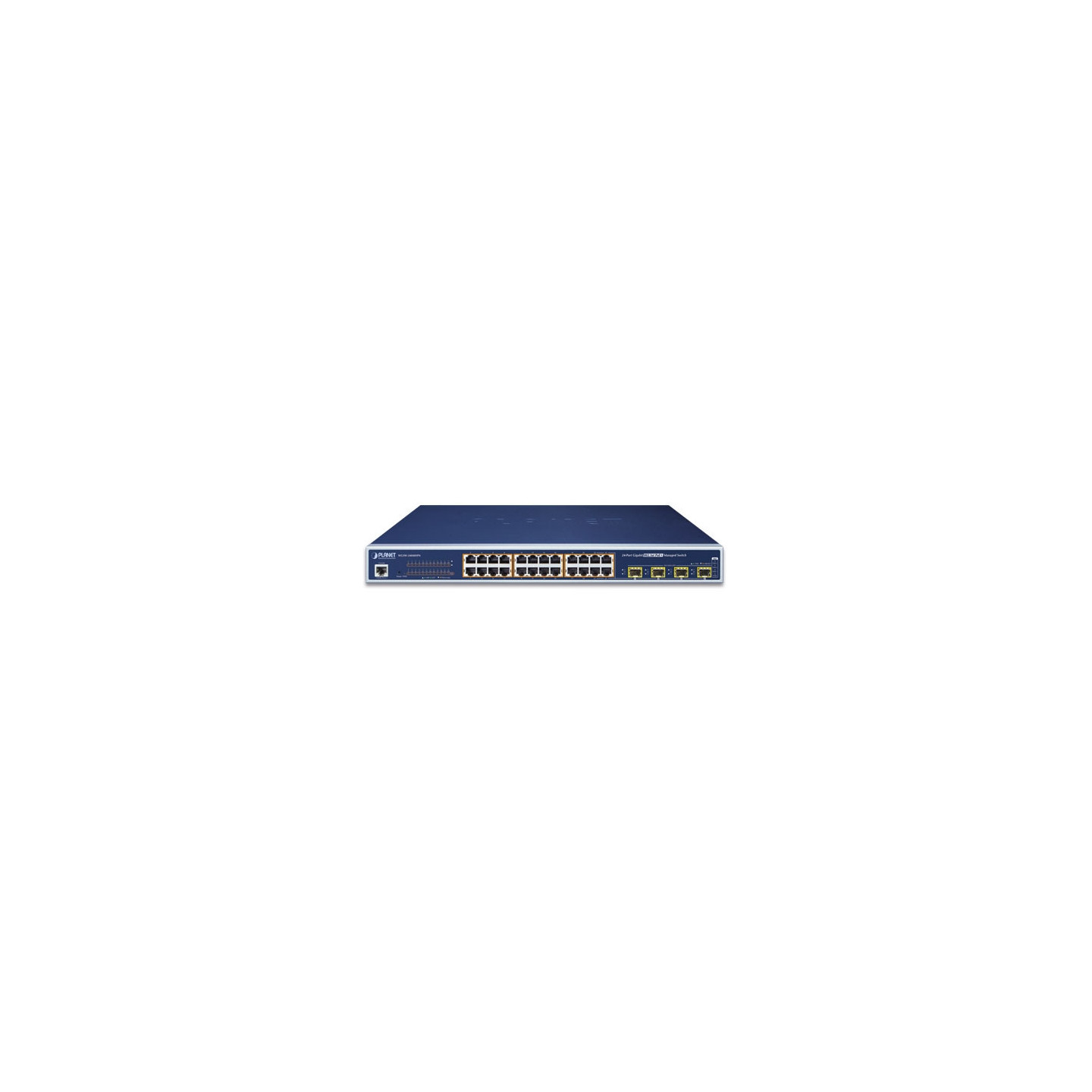

PLANET WGSW-24040HP4

Especificaciones de hardware

Puertos de cobre 24 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X

Interfaces combinadas 10/100/1000Mbps/SFP 4 interfaces combinadas compartidas TP y SFP de 10/100/1000 Mbps, SFP (Mini-GBIC) admite DDM de modo dual de 100/1000 Mbps, compartida con el puerto 21 al puerto 24

Puerto de inyector PoE 24 puertos con función de inyector PoE 802.3at/af con Port-1 a Port-24

Consola 1 puerto serie RJ45 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Ventilador inteligente 3

Requisitos de alimentación 100 ~ 240 V CA, 50/60 Hz, 6,5 A

Consumo de energía (carga completa) 521 vatios/1777 BTU

Protección contra descargas electrostáticas 6KV CC

Dimensiones (ancho x fondo x alto) 443,7 x 301 x 44 mm, 1U de alto

Peso 4,2 kg

LED Sistema:

Alimentación (verde)

Alerta:

FAN 1 (rojo), FAN 2 (rojo), FAN 3 (rojo), PWR (rojo)

Interfaces Ethernet PoE (puerto 1 a puerto 24):

LNK/ACT (10/100/1000Mbps, verde), PoE en uso (ámbar)

100/1000Mbps Interfaces combinadas SFP (puerto 21 a puerto 24):

1000 (verde),LNK/ACT (ámbar)

Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 48 Gbps/sin bloqueo

Rendimiento 35.7Mpps@64Bytes

Tabla de direcciones Entradas 8K, aprendizaje y envejecimiento automático de direcciones de origen

SDRAM 256 Mbits

Flash 64Mbytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9K bytes

Especificaciones de alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet IEEE 802.3at/802.3af

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Por puerto 54 V CC, 590 mA. máx. 36 vatios

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 440 vatios máx. @25 grados C

380 vatios máx. @50 grados C

Capacidad PoE PD @ 7 vatios: 24 unidades

PD @ 15.4 vatios: 24 unidades

PD @ 30.8 vatios: 14 unidades

Gestión de PoE

Detección activa de dispositivos POE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Gestión de sistemas PoE Control de administración de PoE

del sistema Control de presupuesto de energía PoE total Entrada

automática de energía y control

de presupuesto PoE Modo heredado PoE Alarma

de umbral de sobretemperatura Alarma de umbral de uso de PoE

Funciones de capa 3

Interfaz IP Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación de control de flujo

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN

basada en etiquetas 802.1Q Tunelización Q-in-Q VLAN perimetral

privada (PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de traducción VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP (troncal estática)

Admite 12 grupos de troncales con 4 puertos por grupo de troncales

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación

- Número

de puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP/TOS en el paquete IP

Indagación IGMP IPv4 IGMP Snooping (v1/v2/v3)

Compatibilidad con

el modo de consulta IGMP IPv4 Hasta 255 grupos de multidifusión

Espionaje MLD IPv6 MLD Snooping (v1/v2)

Compatibilidad con

el modo de consulta IPv6 MLD Hasta 255 grupos de multidifusión

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 10 Kbps ~ 3276 Mbps

Salida: 10 Kbps ~ 3276 Mbps

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

- Dirección

MAC - Dirección

IP - Ethertype

- Tipo

de protocolo - ID de VLAN

- DSCP

- Prioridad

802.1p Hasta 256 entradas

Seguridad Seguridad portuaria

Guardia de

origen IP Inspección

ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Funciones de gestión

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility

Gestión de eventos SMTP de registro

del sistema local de Syslog

remoto

ONVIF Detección de

dispositivos ONVIF Monitoreo de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

RFC 2863 IF-MIB

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB de interfaz RFC 2665 MIB

similar al éter RFC 2737 MIB

de entidad RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2618 RADIUS MIB

de cliente RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z 1000BASE-SX/LX

IEEE 802.3ab 1000BASE-T

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1Q Etiquetado

de VLAN Autenticación de puerto IEEE 802.1x Control de

red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

PLUS

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP versión 1

RFC 2236 IGMP versión 2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

Entornos

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
