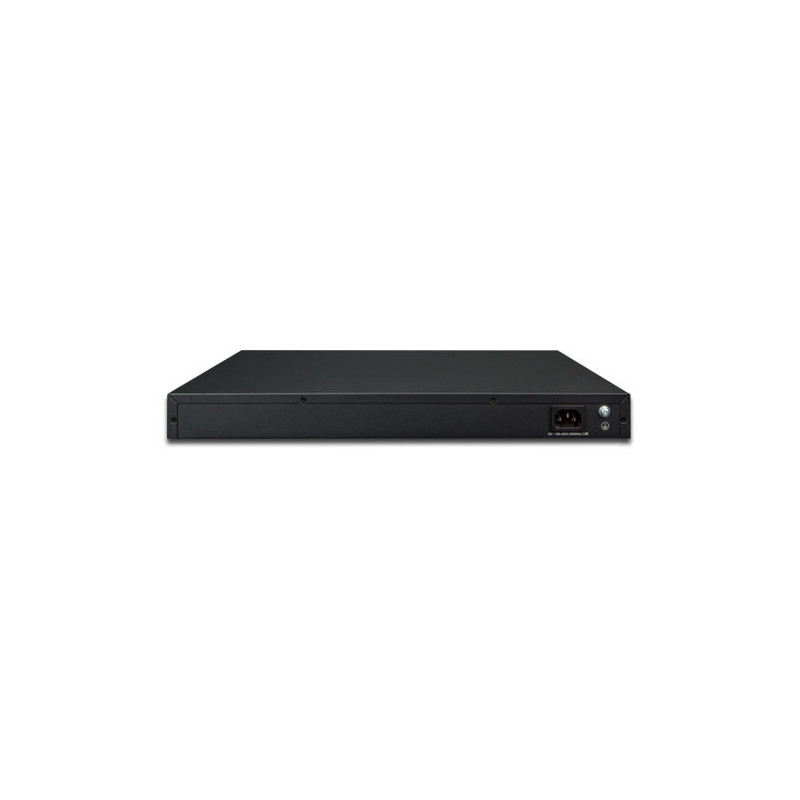

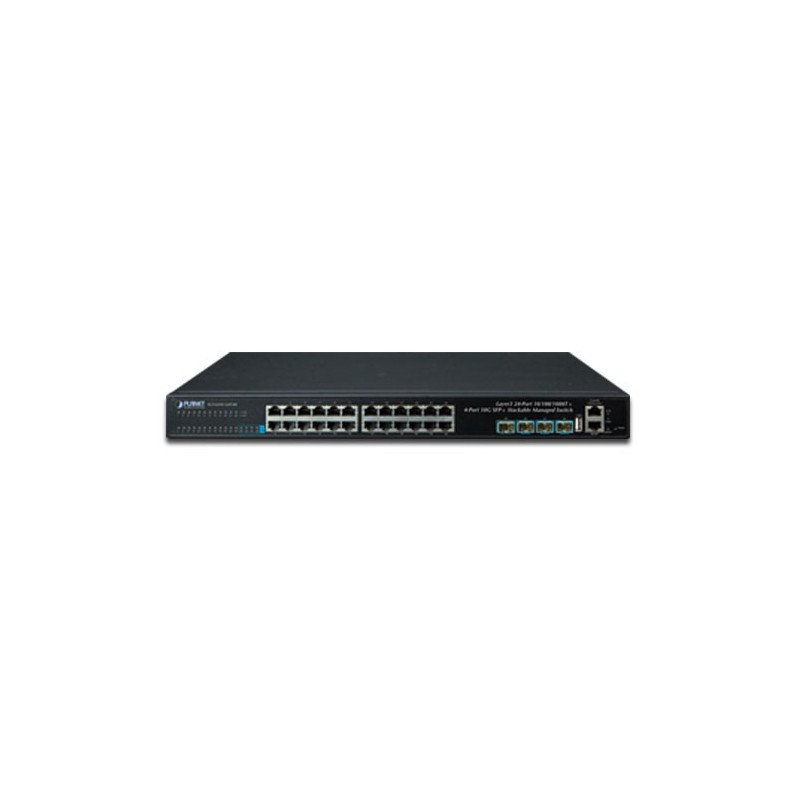

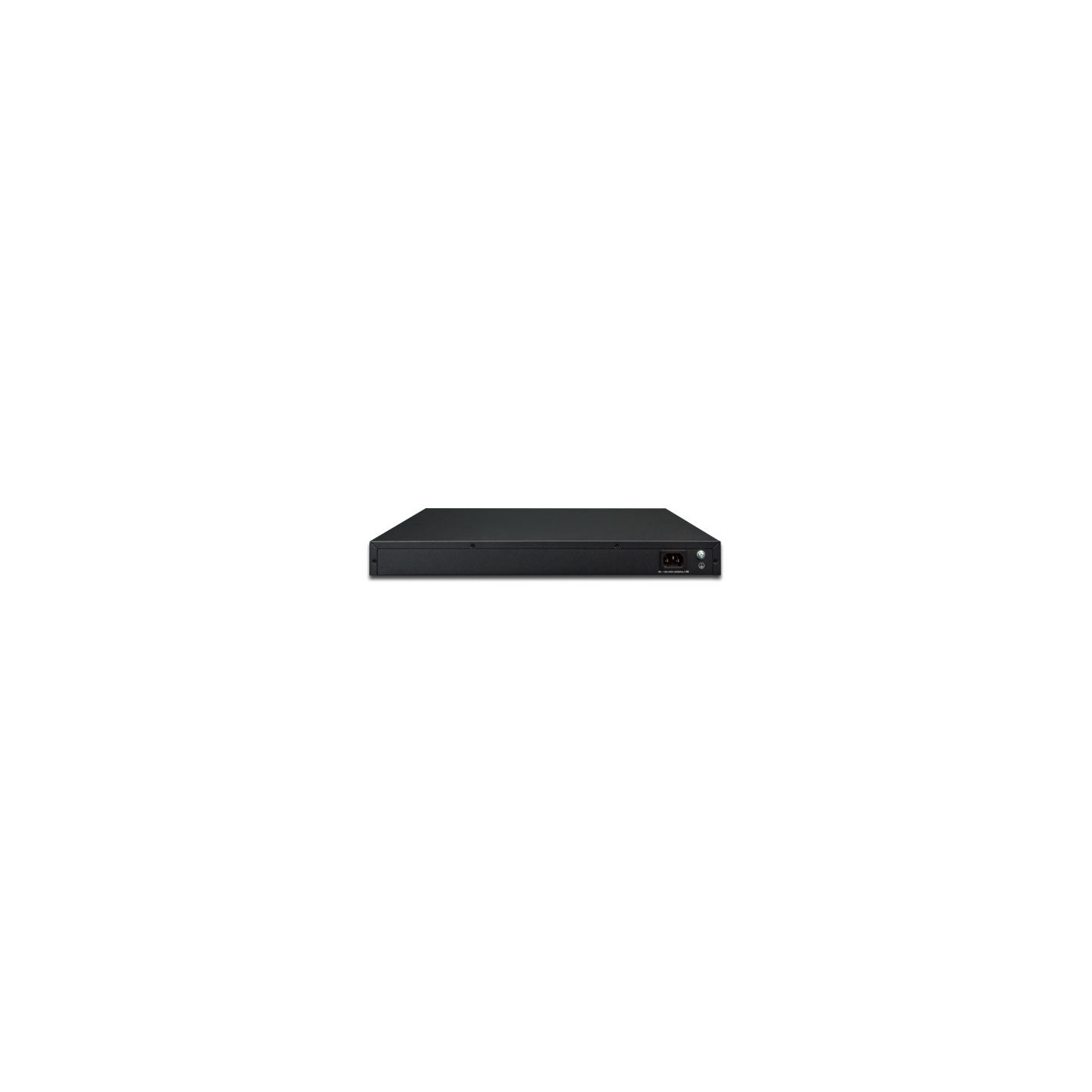

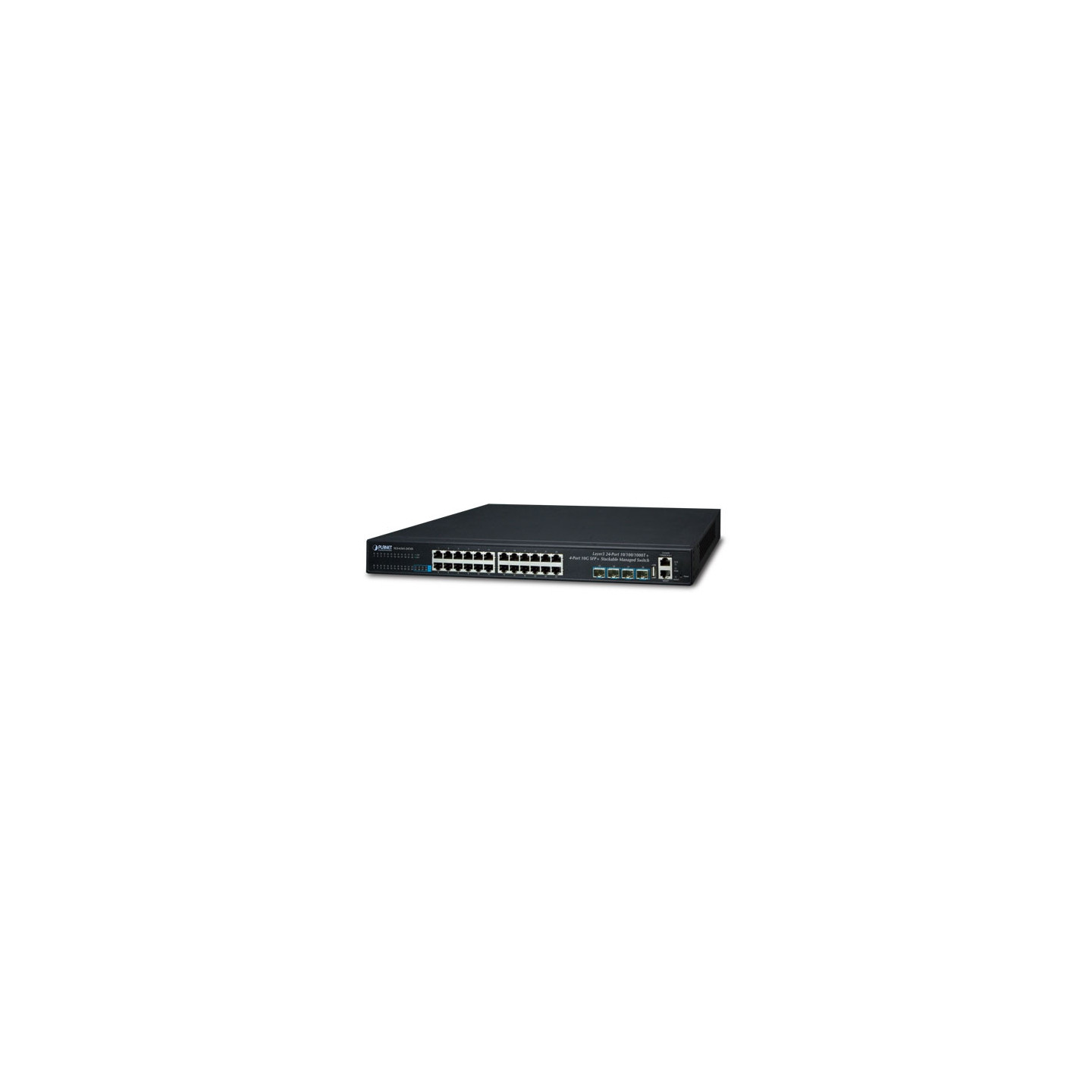

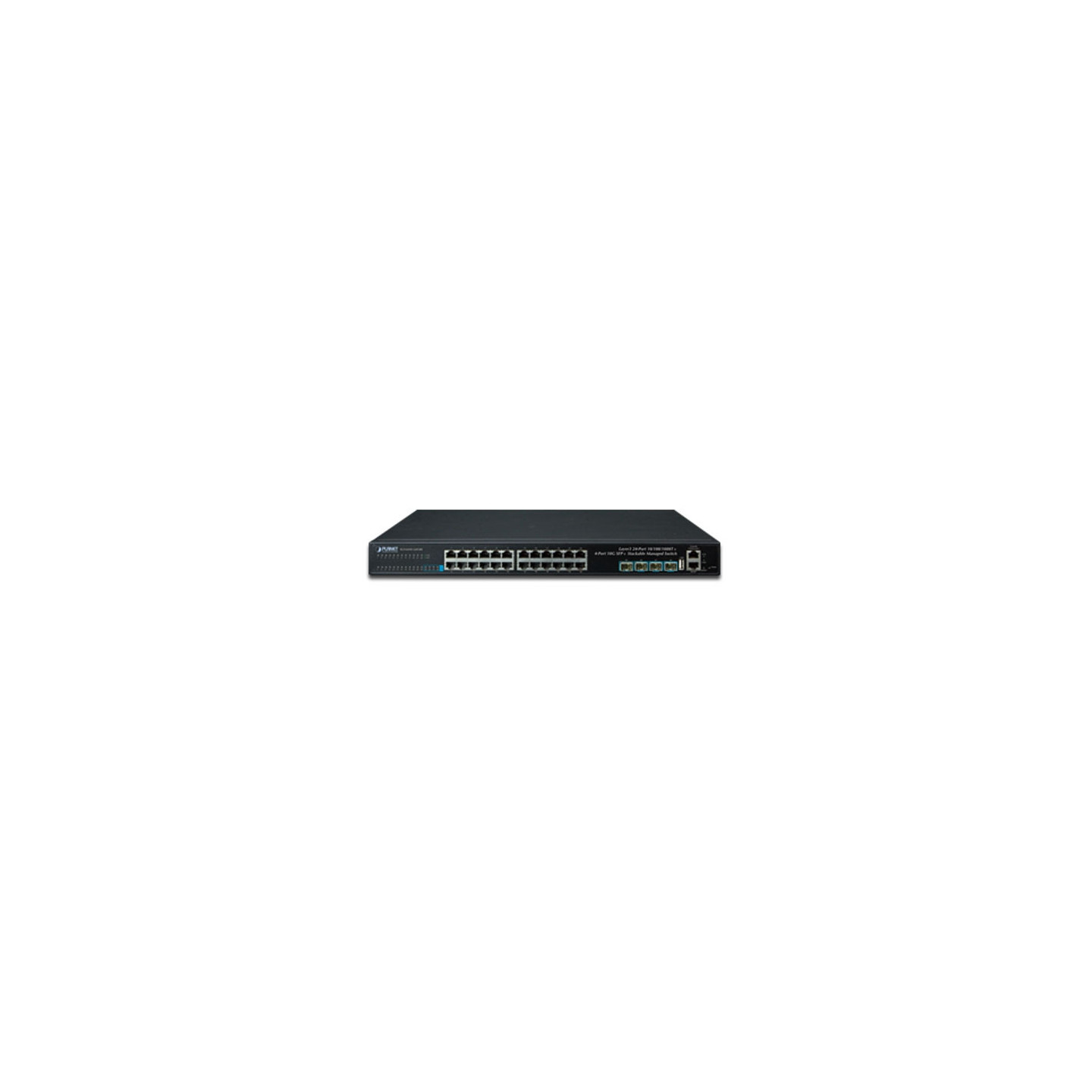

PLANET SGS-6341-24T4X

Especificaciones de hardware

Versión de hardware 2

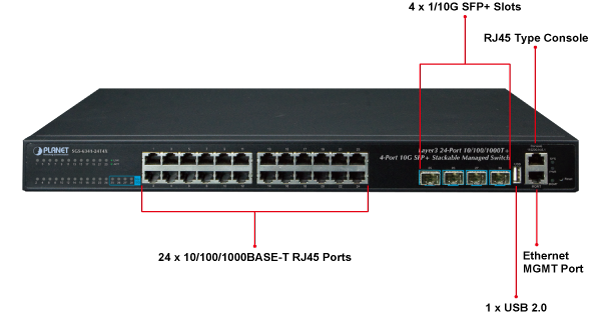

Puertos de cobre 24 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP+ 4 interfaces SFP+ 10GBASE-SR/LR (del puerto 25 al puerto 28)

Compatible con el transceptor SFP 1000BASE-SX/LX/BX

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 128 Gbps/sin bloqueo

Rendimiento del conmutador 95.23Mpps

Tabla de direcciones Tabla de direcciones MAC de 16K con función de aprendizaje automático

Tabla ARP 4K

Tabla de enrutamiento 1024 (IPv4 + IPv6)

Interfaz IP 1024

Tabla ACL 1024

Búfer de datos compartidos 1.5MB

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Bastidor Jumbo 10KB

LED Sistema:

PWR/DC/MGMT/SYS

Puertos:

10/100/1000T RJ45 Puerto: LNK/ACT

1/10G Ranura SFP+: LNK/ACT

Dimensiones (ancho x fondo x alto) 440 x 240 x 43,6 mm, 1U de altura

Peso 3170g

Consumo de energía 26 vatios/88,66 BTU

Requisitos de alimentación CA 100 ~ 240 V, 50 / 60 Hz

Abanicar Diseño sin ventilador

Funciones de capa 3 de IPv4

Protocolo de enrutamiento IP ■ Ruta

estática ■ RIPv1/v2

■ OSPFv2

■ BGPv4

■ Enrutamiento basado en políticas (PBR)

■ Enrutamiento LPM (autenticación MD5)

■ Enrutamiento de capa 3 basado en hardware

Protocolo de enrutamiento de multidifusión ■ IGMP v1/v2/v3

■ DVMRP

■ PIM-DM/SM

■ PIM-SSM

Protocolo de capa 3 ■ VRRP v1/v3

■ ARP

■ Proxy

ARP ■ Proxy IGMP

Funciones de capa 3 de IPv6

Protocolo de enrutamiento IP ■ RIPng

■ OSPFv3

■ BGPv4+

■ Enrutamiento

LPM IPv6 ■ Enrutamiento basado en políticas IPv6 (PBR)

■ IPv6 VRRPv3

■ IPv6 URPF

■ IPv6 RA

■ Enrutamiento de capa 3 basado en hardware

Protocolo de enrutamiento de multidifusión ■ PIM-SM/DM para IPv6

■ MLD para IPv6 (v1)

■ MLDv1/v2

■ MLD Snooping, de 6 a 4 túneles

■ IPv6 Any Cast RP

■ Control

de recepción de multidifusión ■ Detección de fuentes de multidifusión ilegales

Protocolo de capa 3 ■ Túneles configurados

■ ISATAP

■ Túnel GRE

Otro ICMPv6,ND,DNSv6

Función de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

del control de flujo Control de ancho de banda en cada puerto

Detección de bucle invertido del puerto

Estado del puerto Muestre el modo dúplex de velocidad, el estado del enlace, el estado del control de flujo y el estado de negociación automática de cada puerto

VLAN VLAN basada en etiquetas 802.1Q, hasta 4K Grupos

de VLAN 802.1ad Q-in-Q (apilamiento de VLAN)

GVRP para la administración de

VLAN Compatible con

VLAN privada (PVE) VLAN basada en protocolo VLAN

basada en MAC VLAN

de subred IP

Control de ancho de banda TX/RX/Ambos

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 128 grupos con 8 puertos por grupo troncal

QoS 8 colas de prioridad en todos los puertos

del switch Admite políticas

de CoS de prioridad estricta y Round Robin ponderado (WRR) Clasificación del tráfico:

- IEEE 802.1p CoS/ToS

- DSCP IPv4/IPv6

- WRR basado en puertos

Anillo Soporta ITU-G G.8032 ERPS

Multidifusión Indagación IPv4 IGMP v1/v2/v3 Compatibilidad con

el modo de consulta IPv4 IPv6 MLD v1/v2 Registro de VLAN de

multidifusión (MVR)

Hasta 4K grupos de multidifusión (IPv4 + IPv6)

Lista de control de acceso Admite ACL estándar y ampliada ACL

basada en IP/MAC ACL

basada en tiempo Hasta 1K entradas

Seguridad Aislamiento

de puertos Admite enlace IP + MAC + puerto

Identificación y filtrado de ACL

basada en L2/L3/L4 Defiéndase contra ataques

DOS o TCP Supresión de paquetes de difusión, multidifusión y unidifusión

desconocidos DHCP Snooping, DHCP Opción 82

Control de autoridad de línea de comandos basado en niveles de usuario

Autenticación Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación AAA: TACACS+ e IPv4/IPv6 a través de RADIUS

Función de gestión

Configuración del sistema Consola, Telnet, SSHv2, navegador web, SSL, SNMP v1, v2c y v3

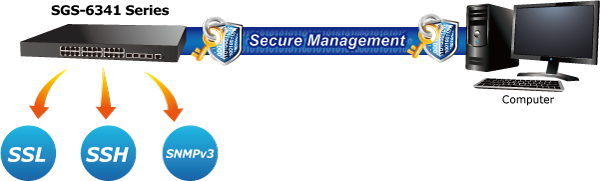

Interfaces de gestión seguras SSHv1/v2, SSL, SNMPv3

Administración Admite el direccionamiento

IPv4 e IPv6 Admite la inspección de seguridad de IP del usuario para IPv4/IPv6 SNMP

Admite MIB y TRAP

Admite IPv4/IPv6 FTP/TFTP

Admite IPv4/IPv6 NTP

Admite RMON 1, 2, 3, 9 cuatro grupos

Admite la autenticación RADIUS para el nombre de usuario y la contraseña

de Telnet IPv4/IPv6 Admite IPv4/IPv6 SSH

La configuración correcta para que los usuarios adopten la gestión

de shell del servidor RADIUS Soporta CLI, consola, Telnet

Soporta SNMP v1, v2c y v3

Soporta seguridad IP Función de gestión de red de seguridad: evite aterrizajes ilegales en áreas

no restrictivas Soporta el servidor Syslog para IPv4 e IPv6

Soporta TACACS+

Soporta IPv4 e IPv6 Servidor DHCP

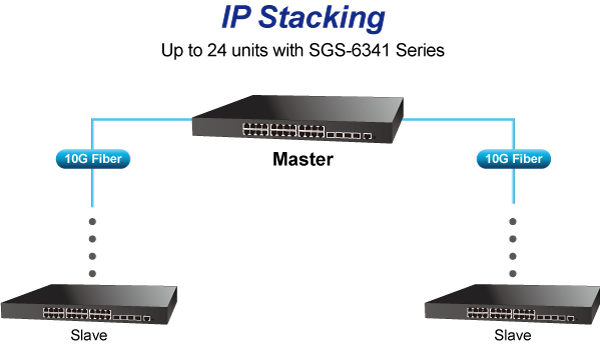

Lista de compatibilidad de clústeres IP (apilamiento) XGS3-24242v2

XGS3-24042v3

SGS-6341-24T4Xv2

SGS-6341-24P4Xv2

SGS-6341-16S8C4XR

SGS-6341-48T4X

XGS-5240-24X2QR

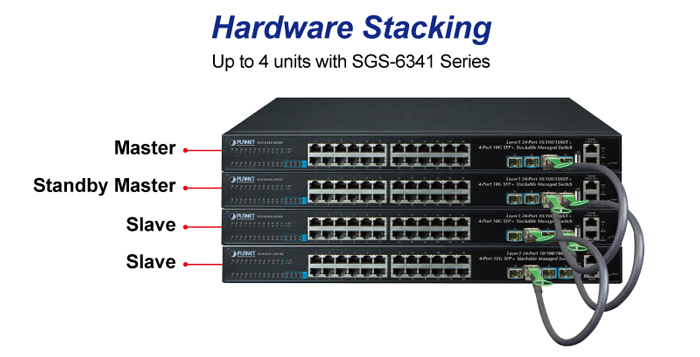

Lista de compatibilidad de apilamiento de hardware SGS-6341-24T4Xv2

SGS-6341-24P4Xv2

SGS-6341-16S8C4XR

SGS-6341-48T4X

MIB SNMP RFC 1213 MIB-II

RFC 1215 Grupo

de trabajo de ingeniería de Internet RFC 1271 RMON

RFC 1354 MIB

de reenvío de IP RFC 1493 MIB

de puente RFC 1643 MIB

similar a éter RFC 1907 SNMP v2

RFC 2011 IP/ICMP MIB

RFC 2012 TCP MIB

RFC 2013 UDP MIB

RFC 2096 MIB

de reenvío IP RFC 2233 if MIB

RFC 2452 TCP6 MIB

RFC 2454 UDP6 MIB

RFC 2465 IPv6 MIB

RFC 2466 ICMP6 MIB

RFC 2573 SNMP v3 notificar

RFC 2574 SNMP v3 VACM

, RFC 2674 Extensiones de MIB de puente (IEEE 802.1Q MIB)

Extensiones de MIB de puente RFC 2674 (IEEE 802.1P MIB)

Conformidad con la norma

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3z Gigabit 1000BASE-SX/LX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1ag CFM

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1X Control

de red IEEE 802.1ab LLDP

RFC 768 UDP

RFC 783 TFTP

RFC 793 TCP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3 RFC 2710 MLD v1

FRC 3810 MLD v2

RFC 2328 OSPF v2

RFC 1058 RIP v1

RFC 2453 RIP v2

ITU-T G.8032 Anillo ERPS

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 90% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 90% (sin condensación)
