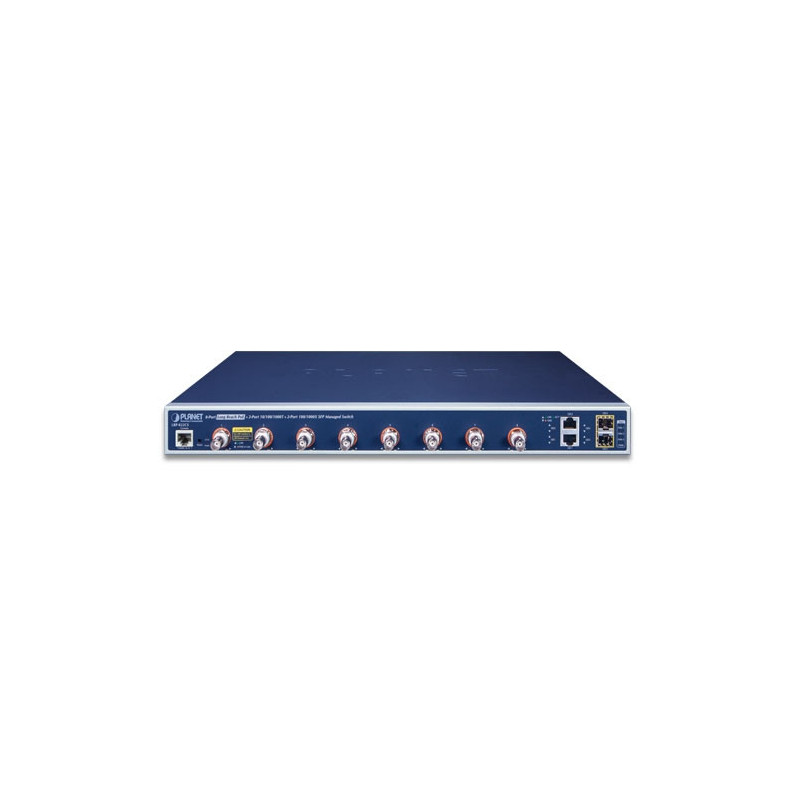

PLANET LRP-822CS

    PLANET LRP-822CS

    PoE de largo alcance de 8 puertos + 2 puertos 10/100/1000T + 2 puertos 100/1000X SFP Managed Switch

    Contáctanos acerca de este producto

    Formulario de Contacto de PLANET LRP-822CS



    La solución PoE de largo alcance de PLANET permite a todas las empresas y proveedores de servicios de red configurar una infraestructura IP en una ubicación remota donde los dispositivos alimentados compatibles con PoE 802.3af/at pueden recibir datos y energía a través de conmutadores PLANET y extensores e inyectores PLANET LRP a larga distancia, pero no limitado a los 100 metros normales.



    Switch PoE inteligente de largo alcance en red

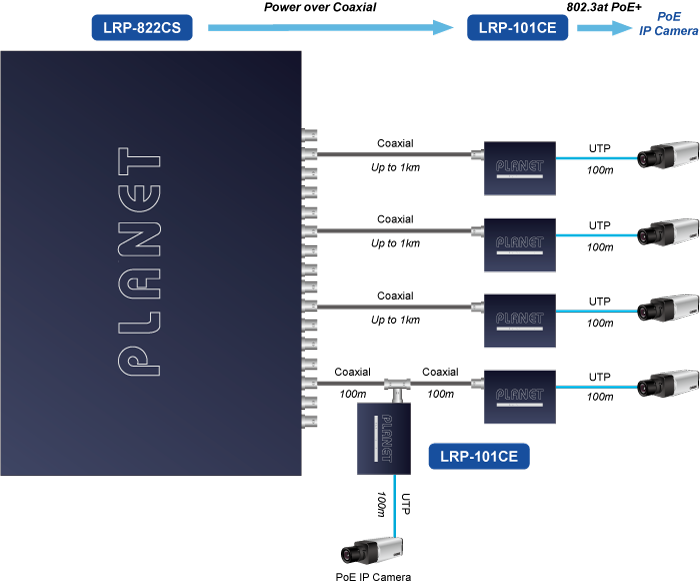

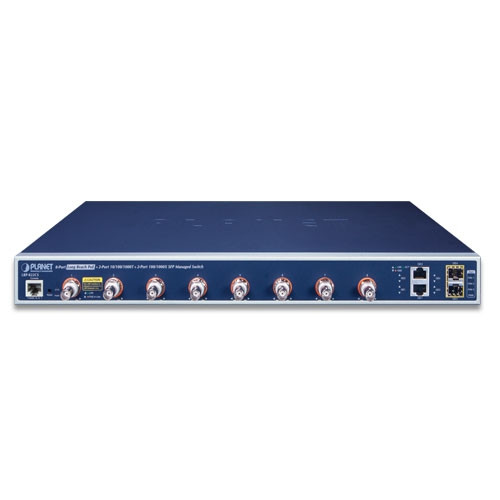

    coaxial PLANET LRP-822CS, un nuevo Switch PoE multicanal de largo alcance, cuenta con una red Ethernet y PoE extendida de hasta 1,000 metros a través de los cables coaxiales existentes que van a múltiples cámaras IP PoE. Proporciona administración de pila dual IPv6 / IPv4 y motor de conmutación Gigabit L2 / L4 incorporado junto con 8 puertos BNC con función de inyector PoE de largo alcance, 2 puertos de cobre Gigabit y 2 ranuras de fibra SFP 100/1000BASE-X adicionales. Cada uno de los ocho puertos BNC proporciona 36 vatios de potencia con un presupuesto de energía total de hasta 240 vatios. Como conmutador PoE avanzado, el LRP-822CS cuenta con funciones PoE inteligentes para mejorar la disponibilidad de aplicaciones críticas. Proporciona una solución de red PoE rápida, segura y rentable para actualizar la infraestructura de cable coaxial existente del sistema analógico al sistema de vigilancia IP HD.

    Detalle de productos

    Descarga

    Manual

    EM-LRP-822CS_LRP-1622CS_v1.1 (1)

    Descarga: (9.32MB)

    Quick Guide

    EMQ-LRP-822CS_LRP-1622CS_v1.3

    Descarga: (1.97MB)

    Especificaciones de hardware

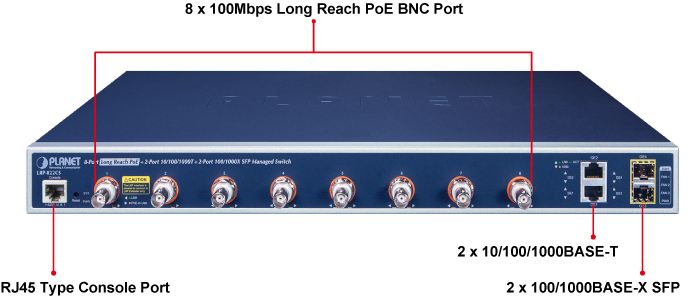

    Ethernet Interfaces

     ■ Cobre:

    • 2 x 10/100/1000BASE-T RJ45

    • Negociación automática/Auto-MDI/MDI-X

    ■ Fibra óptica:

    • 2 ranuras

    SFP 100/1000BASE-X • Admite modo dual de 100/1000Mbps y DDM

    ■ Trama Jumbo:

    • 10 Kbytes con GE1 a GE4

    Interfaces PoE de largo alcance ■ Conectividad:

    • 8 x conectores hembra BNC PoE de

    largo alcance a través de PSE (equipo de fuente de alimentación)

    coaxial - Polo central BNC: DC+ / Hi - Blindaje

    BNC: DC - / Lo

    ■ Salida de alimentación:

    • Por puerto 54 V CC, 36 vatios máx.

    ■ Presupuesto de energía total:

    • 240 vatios (máx.) @ 25 grados C

    • 200 vatios (máx.) @ 50 grados C

    ■ Cableado:

    • Cable coaxial: 75 ohmios

    • Cable RG-6/U (recomendado)

    ■ Distancia máxima:

    • Máx. 200 m con salida PoE+ (656 pies)

    • Máx. 400 m con salida PoE (1.312 pies)

    • Máx. 1200 m sin salida PoE (3.937 pies)

    ■ Estándar Ethernet de largo alcance:

    • IEEE 1901

    ■ Tipo de modulación:

    • Wavelet-OFDM

    ■ Seguridad:

    • Cifrado

    AES de 128 bits ■ Banda de frecuencia:

    • 2 ~ 28MHz

    ■ Rendimiento:

    Distancia RG-6/U

    Velocidad de datos*

    LRP-101CE

    PoE Output@25 grados C*

    TX**

    RX**

    200m

    93,2 Mbps

    92,0 Mbps

    22,9 W

    400m

    82.4Mpbs

    73,6 Mbps

    18,7 W

    600m

    77,2 Mbps

    62,3 Mbps

    15.0W

    800m

    60,2 Mbps

    54,3 Mbps

    10,4 W

    1000m

    38,1 Mbps

    38,1 Mbps

    7,8 W

    1200m

    25,6 Mbps

    25,0 Mbps

    ---

    * La velocidad de datos real y la salida PoE varían según la calidad del cable de cobre y los factores ambientales. El resultado de rendimiento anterior se basa en las pruebas realizadas a través del cable coaxial RG-6/U.

    ** TX: LRP-822CS a LRP-101CE; RX: LRP-101CE a LRP-822CS.

    ■ Nodos múltiples:

    Hasta 4 extensores LRP dentro de 1 km de cable coaxial RG-6/U*

    * Los nodos extensores reales varían según la calidad del cable de cobre y los factores ambientales.

    ■ Compatibilidad LLP:

    LRP-101CE: 1 puerto 10/100TX PoE PSE + 1 puerto coaxial Extensor PoE de largo alcance

    Consola 1 puerto serie RS232 a RJ45 (115200, 8, N, 1)

    Arquitectura de conmutadores Almacenamiento y reenvío

    Estructura de conmutadores 9,6 Gbps / sin bloqueo

    Tabla de direcciones 8K entradas

    Búfer de datos compartidos 4,1 megabits

    Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

    completo Contrapresión para semidúplex

    Botón de reinicio < 5 segundos: reinicio del sistema

    > 5 segundos: Predeterminado de fábrica

    LED PWR, SYS, LNK, PoE en uso, 1000, LNK/ACK, Alerta de ventilador 1, Alerta de ventilador 2,

    Alerta PWR de PoE

    Dimensiones (ancho x fondo x alto) 444 x 301 x 44 mm, altura 1U

    Peso 3878g

    Requisitos de alimentación CA 100 ~ 240 V, 50 / 60 Hz, detección automática

    Protección contra descargas electrostáticas 6KV CC

    Consumo de energía 320 vatios / 1091,8 BTU

    Recinto Metal

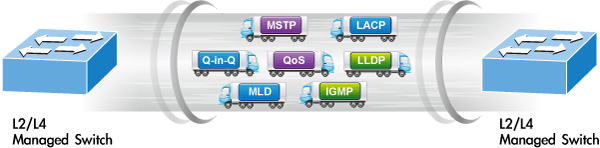

    Funciones de capa 2

    Duplicación de puertos TX / RX / ambos

    monitores de varios a 1

    VLAN VLAN

    basada en etiquetas 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

    Tunelización

    Q-in-Q 802.1ad VLAN de protocolo de VLAN

    de voz VLAN

    privada (puerto protegido)

    GVRP

    Agregación de enlaces IEEE 802.3ad LACP y troncal

    estática Admite 4 grupos de troncales de 4 puertos

    Protocolo de árbol de expansión STP / RSTP / MSTP

    Indagación IGMP IGMP (v2/v3) Indagación

    IGMP Querier

    Hasta 256 grupos de multidifusión

    Espionaje MLD Indagación MLD (v1/v2), hasta 256 grupos de multidifusión

    Lista de control de acceso ACL basada en IP IPv4/IPv6 / ACL basada en MAC

    QoS 8 ID de mapeo a colas de prioridad de 8 niveles - Número

    de

    puerto - Prioridad

    802.1p - Etiqueta

    VLAN 802.1Q - Campo DSCP en paquete

    IP Clasificación de tráfico basada en clasificación, prioridad estricta y WRR

    Seguridad IEEE 802.1X: autenticación

    basada en puertos Cliente RADIUS incorporado para cooperar con el servidor

    RADIUS Autenticación

    de acceso de usuario RADIUS / TACACS+ Enlace

    de puerto IP-MAC Filtro

    MAC Dirección MAC estática Indagación

    DHCP y opción DHCP82

    STP82 Protección BPDU, filtrado BPDU y reenvío BPDU

    Prevención de ataques DoS Inspección

    ARP Protección de origen IP

    Funciones de gestión

    Interfaces de administración básicas Navegador web / Telnet / SNMP v1, v2c

    Actualización de firmware por protocolo HTTP / TFTP a través de red

    Ethernet Syslog

    remoto / local Registro

    del sistema Protocolo

    LLDP SNTP

    Interfaces de gestión seguras SSH, SSL, SNMP v3

    MIB SNMP RFC 1213 MIB-II

    RFC 1215 Trampas genéricas

    RFC 1493 MIB

    de puente RFC 2674 Extensiones de MIB de

    puente RFC 2737 MIB de entidad (versión 2)

    RFC 2819 RMON (1, 2, 3, 9)

    RFC 2863 MIB

    de grupo de interfaz RFC 3635 MIB similar a Ethernet

    Conformidad con las normas

    Cumplimiento de la normativa FCC Parte 15 Clase A, CE

    Cumplimiento de normas Línea

    de alimentación de banda ancha IEEE 1901 IEEE 802.3 10BASE-T

    IEEE 802.3u 100BASE-TX/100BASE-FX

    IEEE 802.3z Gigabit SX/LX

    IEEE 802.3ab Gigabit 1000T

    IEEE 802.3x control de flujo y contrapresión

    IEEE 802.3ad puerto troncal con LACP

    IEEE 802.1D Protocolo

    de árbol de expansión rápida IEEE 802.1w Protocolo

    de árbol de expansión rápida IEEE 802.1s Protocolo

    de árbol de expansión múltiple IEEE 802.1p Clase de servicio

    Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

    IEEE 802.1X Control de

    red IEEE 802.1ab LLDP

    RFC 768 UDP

    RFC 793 TFTP

    RFC 791 IP

    RFC 792 ICMP

    RFC 2068 HTTP

    RFC 1112 IGMP versión 1

    RFC 2236 IGMP versión 2

    RFC 3376 IGMP versión 3

    RFC 2710 MLD versión 1

    RFC 3810 MLD versión 2

    Medio ambiente

    Operativo Temperatura: 0 ~ 50 grados C

    Humedad relativa: 5 ~ 95% (sin condensación)

    Almacenamiento Temperatura: -10 ~ 70 grados C

    Humedad relativa: 5 ~ 95% (sin condensación)
