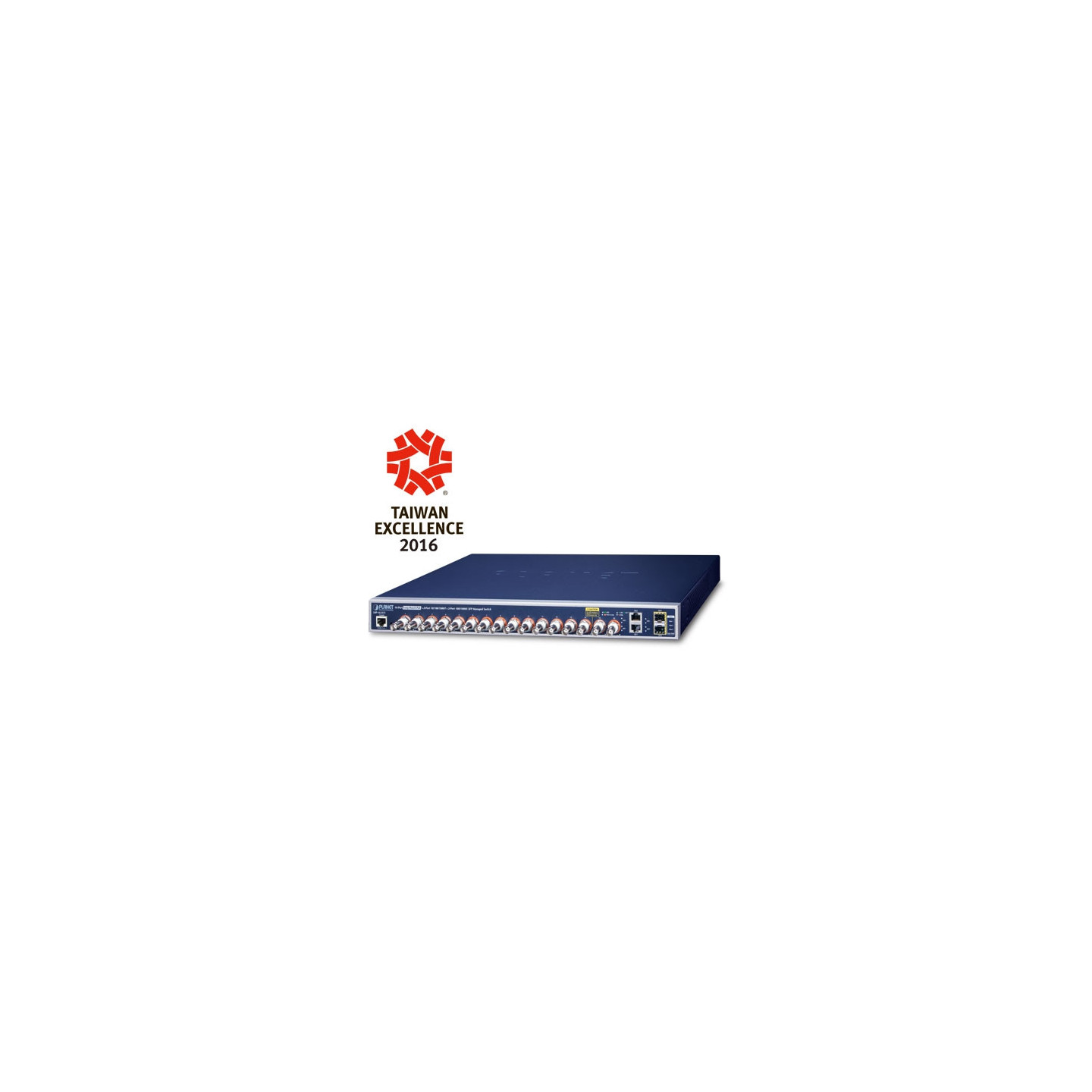

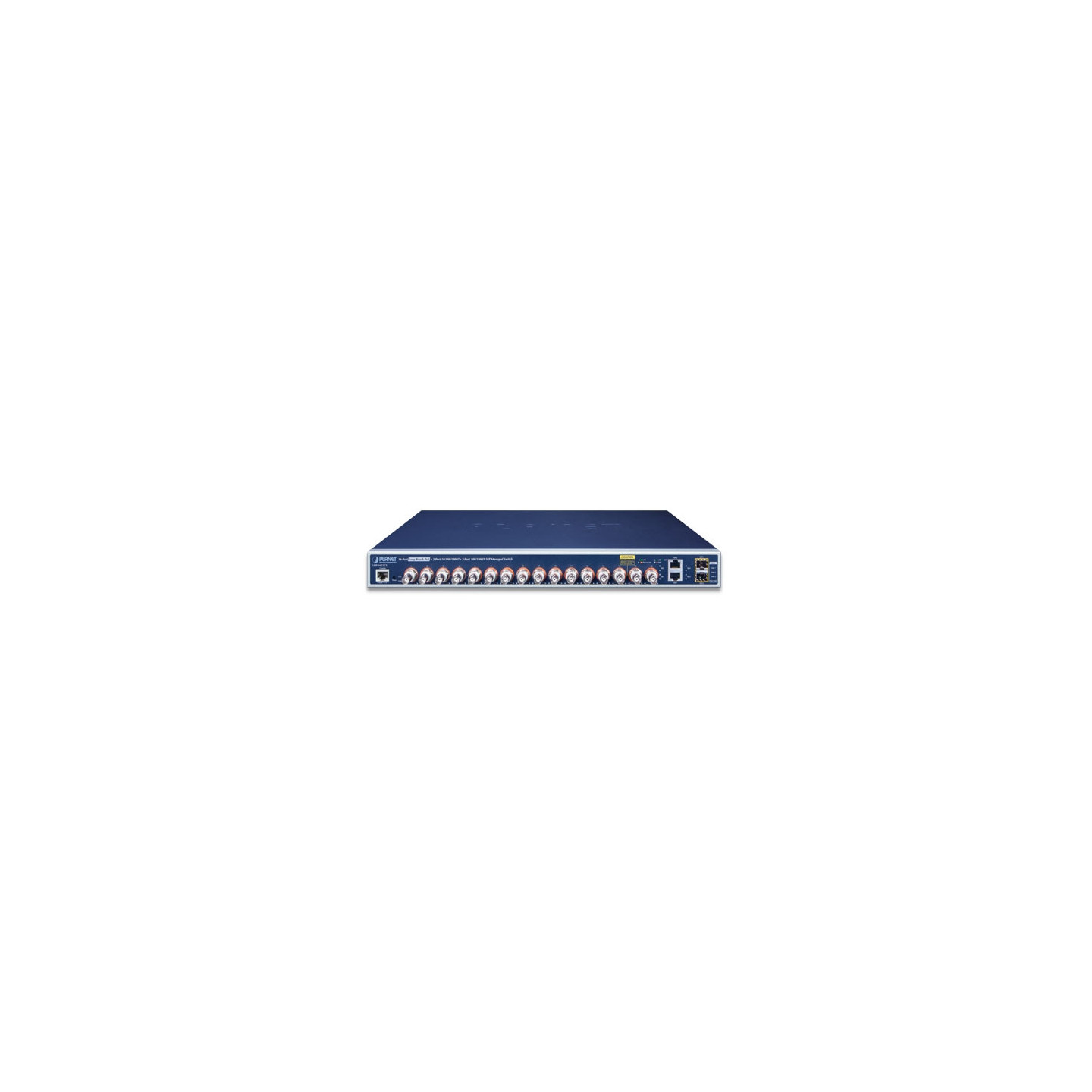

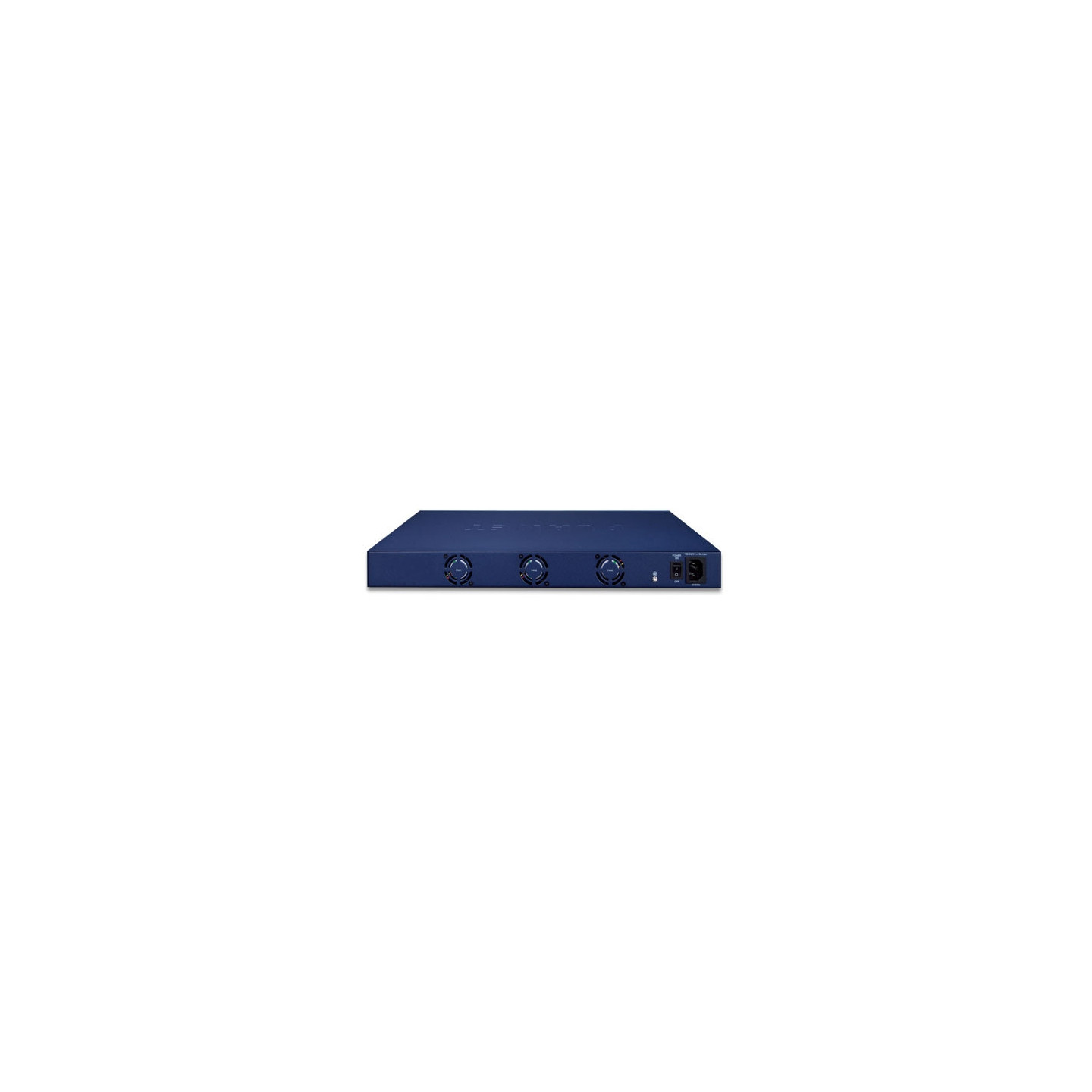

PLANET LRP-1622CS

Especificaciones de hardware

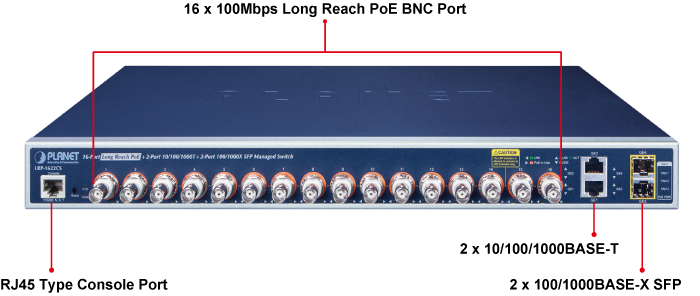

Ethernet Interfaces

■ Cobre:

• 2 x 10/100/1000BASE-T RJ45

• Negociación automática/Auto-MDI/MDI-X

■ Fibra óptica:

• 2 ranuras

SFP 100/1000BASE-X • Soporta modo dual de 100/1000Mbps y DDM

■ Jumbo Frame

• 10Kbytes con GE1 a GE4

Interfaces PoE de largo alcance ■ Conectividad:

• 16 conectores hembra BNC

• PoE de largo alcance sobre PSE (equipo de fuente de alimentación)

coaxial - Polo central BNC: CC + / Hi - Blindaje BNC: CC -/Lo

■ Salida de alimentación:

• Por puerto 52 V CC, 36 vatios (máx.)

■ Presupuesto de energía total:

• 440 vatios (máx.) @ 25 grados C

• 380 vatios (máx.) @ 50 grados C

■ Cableado:

• Cable coaxial: 75 ohmios

• Cable RG-6/U (recomendado)

■ Distancia máxima:

• Máx. 200 m con salida PoE+ (656 pies)

• Máx. 400 m con salida PoE (1.312 pies)

• Máx. 1200 m sin salida PoE (3.937 pies)

■ Estándar Ethernet de largo alcance:

• IEEE 1901

■ Tipo de modulación:

• Wavelet-OFDM

■ Seguridad:

• Cifrado

AES de 128 bits ■ Banda de frecuencia:

• 2 ~ 28MHz

■ Rendimiento:

Distancia RG-6/U

Velocidad de datos*

LRP-101CE

PoE Output@25 grados C*

TX**

RX**

200m

74,8 Mbps

81,7 Mbps

19,8 W

400m

62.5Mpbs

75,2 Mbps

15,8 W

600m

57,8 Mbps

70,3 Mbps

11,8 W

800m

41,7 Mbps

67,1 Mbps

7,9 W

1000m

31,7 Mbps

58,8 Mbps

6.7W

1200m

14,9 Mbps

22,5 Mbps

---

* La velocidad de datos real y la salida PoE varían según la calidad del cable de cobre y los factores ambientales. El resultado de rendimiento anterior se basa en las pruebas realizadas a través del cable coaxial RG-6/U.

** TX: del LRP-1622CS al LRP-101CE; RX: El LRP-101CE al LRP-1622CS

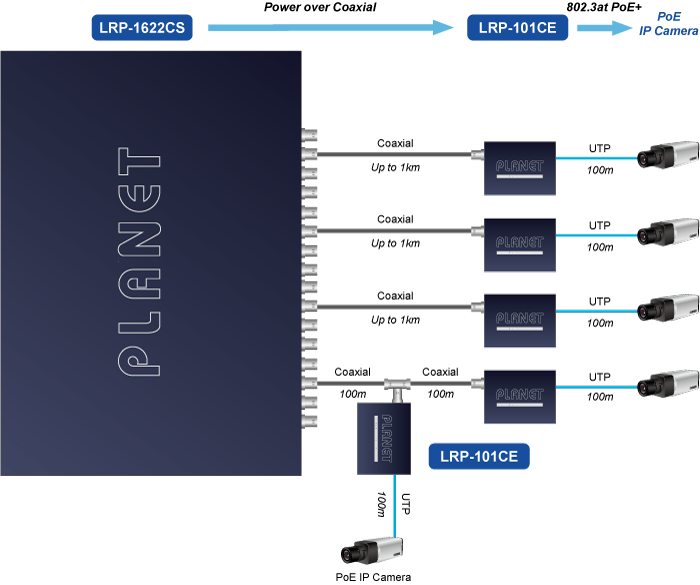

■ Múltiples nodos:

• Hasta 4 extensores LRP dentro de 1 km Cable coaxial RG-6/U*

* Los nodos extensores reales varían según la calidad del cable de cobre y los factores ambientales.

■ Compatibilidad LRP:

• LRP-101CE: 1 puerto 10/100TX PoE PSE + 1 puerto coaxial Extensor PoE de largo alcance

Consola 1 puerto serie RS232 a RJ45 (115200, 8, N, 1)

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 11,2 Gbps/sin bloqueo

Tabla de direcciones 8K entradas

Búfer de datos compartidos 4,1 megabits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

LED PWR, SYS, LNK, PoE en uso, 1000, LNK/ACK, Alerta de ventilador 1, Alerta de ventilador 2, Alerta PWR de PoE

Dimensiones (ancho x fondo x alto) 444 x 301 x 44 mm, altura 1U

Peso 4.430 g

Requisitos de alimentación CA 100 ~ 240 V, 50 / 60 Hz, detección automática

Protección contra descargas electrostáticas 6KV CC

Consumo de energía 540 vatios/1843 BTU

Recinto Metal

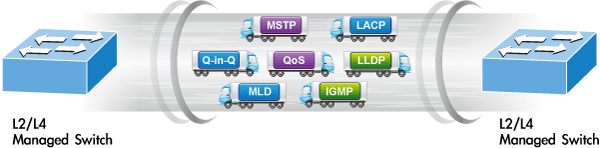

Funciones de capa 2

Duplicación de puertos TX/RX/ambos

monitores de varios a 1

VLAN VLAN

basada en etiquetas 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Tunelización

Q-in-Q 802.1ad VLAN de protocolo de VLAN

de voz VLAN

privada (puerto protegido)

GVRP

Agregación de enlaces IEEE 802.3ad LACP y troncal

estática Admite 4 grupos de troncales con 4 puertos para cada grupo

Protocolo de árbol de expansión STP/RSTP/MSTP

Indagación IGMP IGMP (v2/v3) Indagación

IGMP Querier

Hasta 256 grupos de multidifusión

Espionaje MLD Indagación MLD (v1/v2), hasta 256 grupos de multidifusión

Lista de control de acceso ACL basada en IP IPv4/IPv6/ACL basada en MAC

QoS 8 ID de mapeo a colas de prioridad de 8 niveles - Número

de

puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP en paquete

IP Clasificación de tráfico basada en clasificación, prioridad estricta y WRR

Seguridad Autenticación

basada en puertos IEEE 802.1X Cliente RADIUS integrado para cooperar con el servidor

RADIUS Autenticación

de acceso de usuario RADIUS/TACACS+ Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC

estática DHCP Snooping y DHCP Option82

STP Protección BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuentes IP

Funciones de gestión

Interfaces de administración básicas Navegador web / Telnet / SNMP v1, v2c

Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet Syslog

remoto/local Registro

del sistema Protocolo

LLDP SNTP

Interfaces de gestión seguras SSH, SSL, SNMP v3

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB de

puente RFC 2737 MIB de entidad (versión 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB

de grupo de interfaz RFC 3635 MIB similar a Ethernet

Conformidad con las normas

Cumplimiento de la normativa FCC Parte 15 Clase A, CE

Cumplimiento de normas Línea

de alimentación de banda ancha IEEE 1901 IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión rápida IEEE 802.1s Protocolo

de árbol de expansión múltiple IEEE 802.1p Clase de servicio

Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1X Control de

red IEEE 802.1ab LLDP

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP versión 1

RFC 2236 IGMP versión 2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
