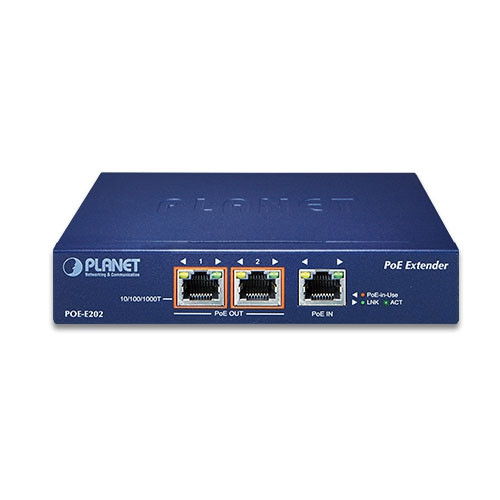

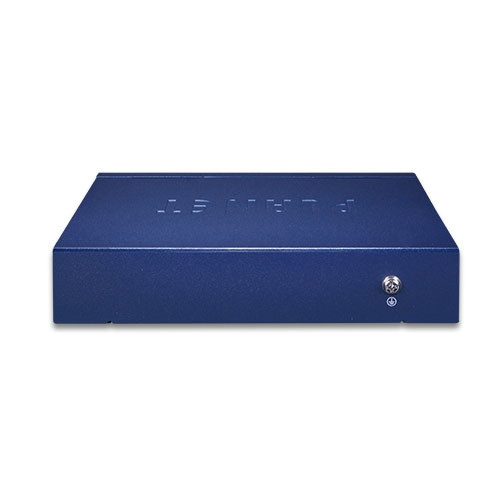

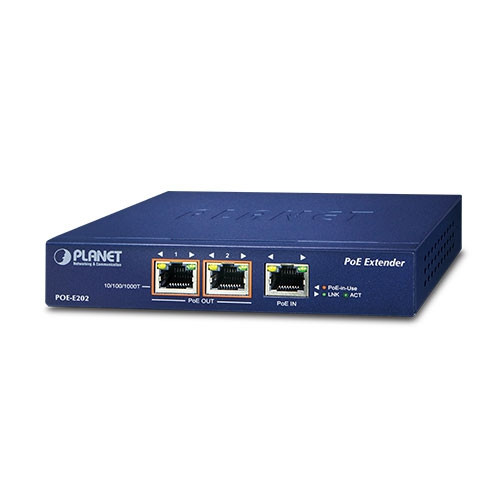

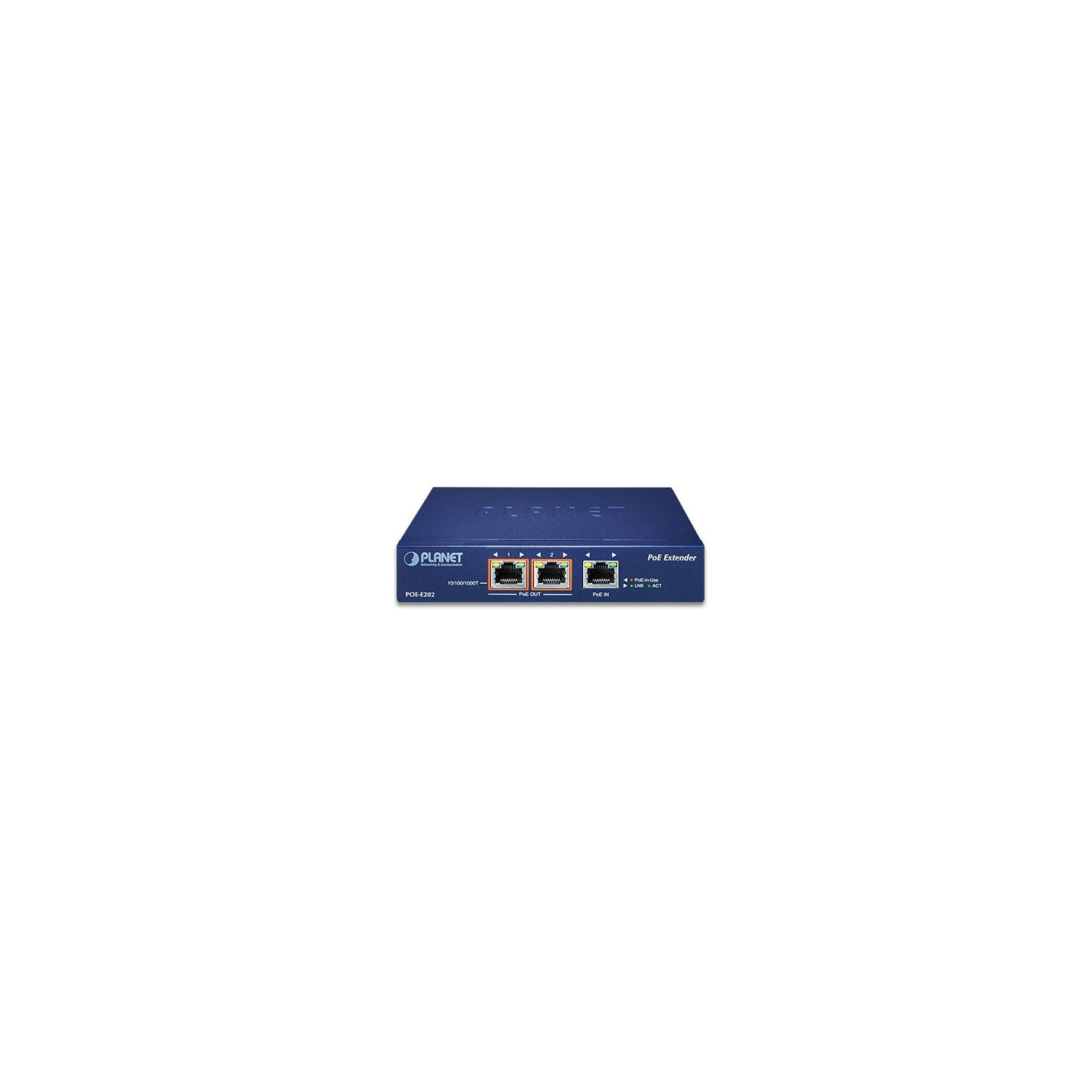

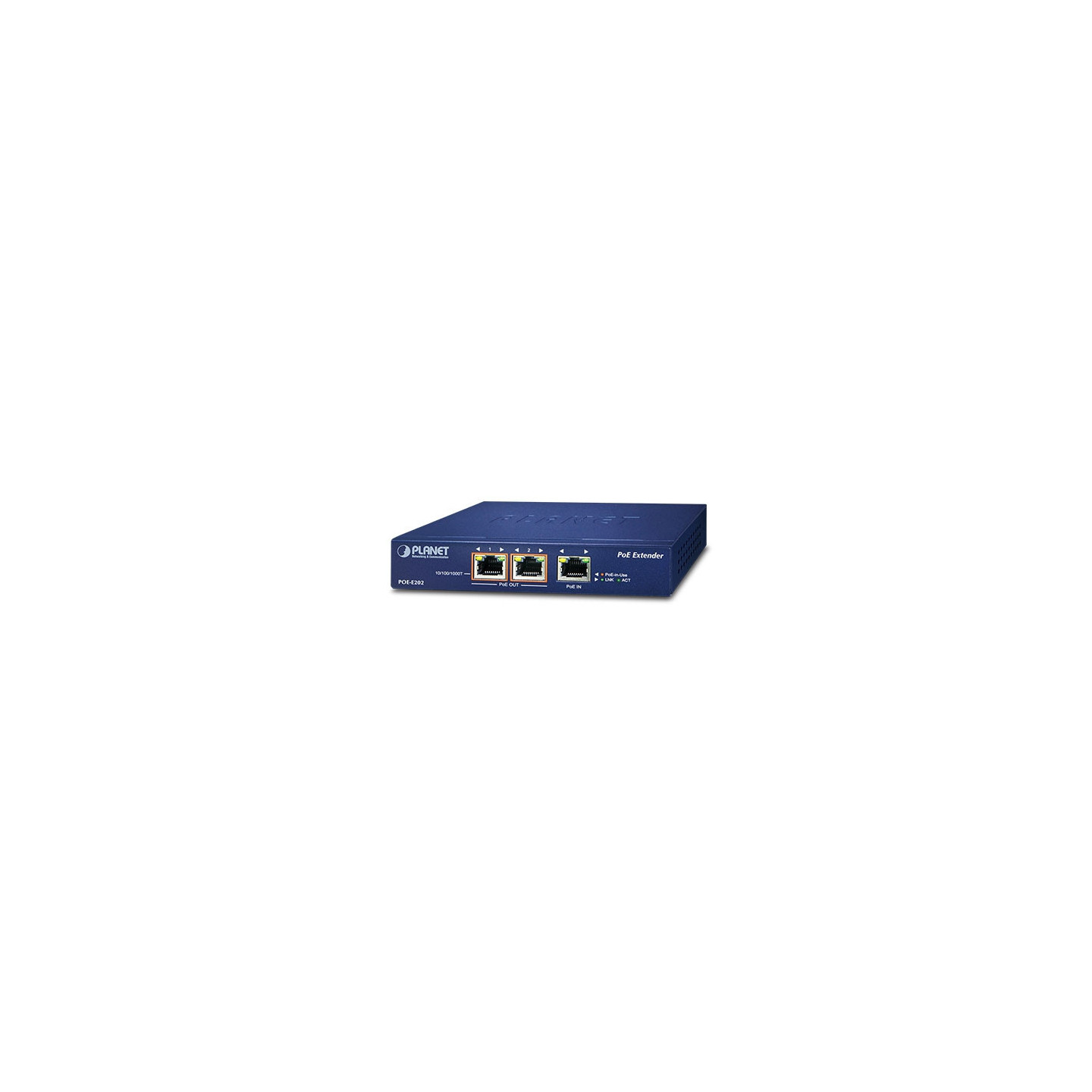

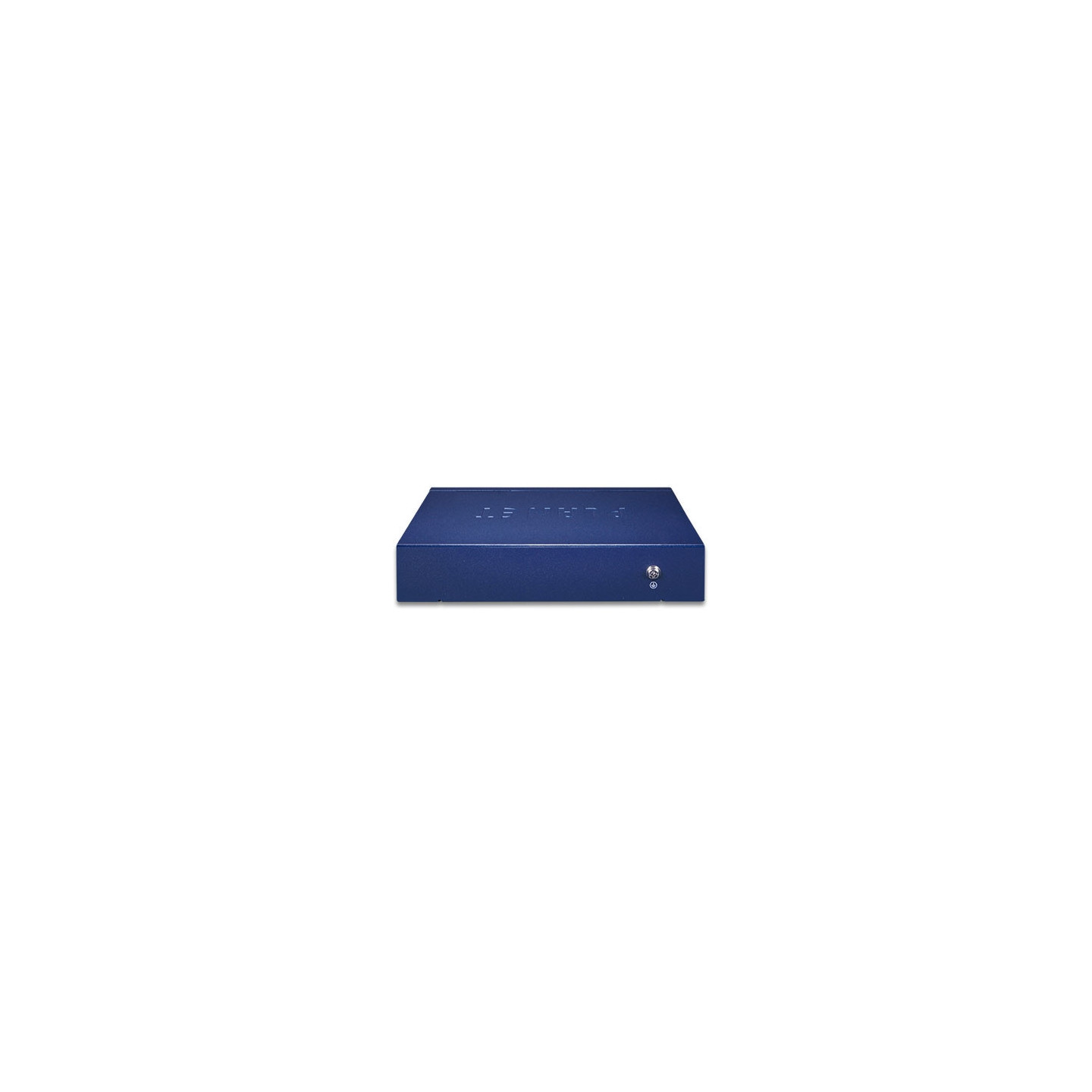

PLANET POE-E202

    PLANET POE-E202

    Extensor PoE+ 802.3at PoE+ de 1 puerto a 802.3af/at Gigabit de 2 puertos

    Contáctanos acerca de este producto

    Formulario de Contacto de PLANET POE-E202

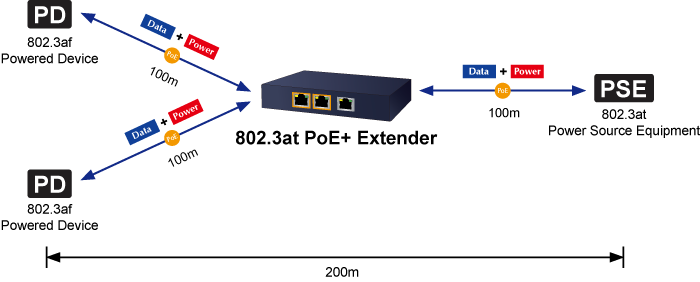

    Solución PoE para romper la limitación de RJ45 100m

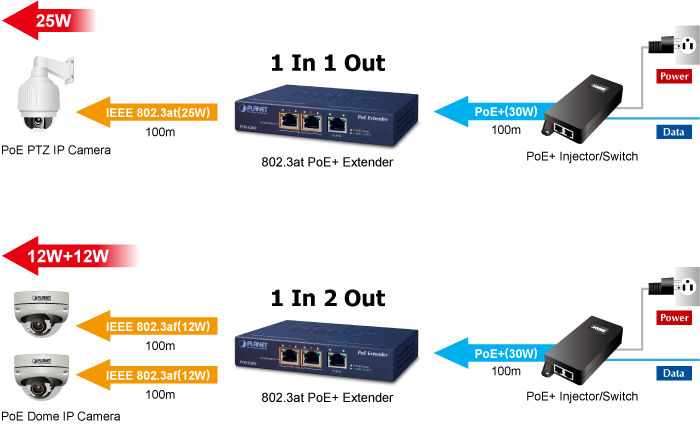

    PLANET POE-E202 es un extensor PoE+ de 1 puerto a 802.3af/at Gigabit PoE de 2 puertos diseñado especialmente para aplicaciones PoE punto a multipunto. El POE-E202 puede obtener un máximo de 30 vatios de potencia PoE desde el puerto de entrada PoE+ y suministra un presupuesto de energía PoE máximo de 25 vatios para dos puertos de salida PoE, ampliando tanto los datos Gigabit Ethernet como la alimentación a través de Ethernet IEEE 802.3at/802.3af a través de los 100 m (328 pies) estándar. Gato. Cable UTP 5/5e/6 a hasta dos dispositivos alimentados a 200 m al mismo tiempo.



    El POE-E202 proporciona una solución sencilla para agregar puertos PoE sin tener que instalar más cableado y logra aplicaciones de red más flexibles sin necesidad de un adaptador de alimentación externo.

    Detalle de productos

    Descarga

    Manual

    EM-POE-E202_v1.1

    Descarga: (1.32MB)

    Interfaces

    Entrada PoE 1 x Ethernet 10/100/1000BASE-T con IEEE 802.3at PoE "Datos + alimentación de CC" en

    conector RJ45 de negociación automática MDI/MDI-X, negociación automática

    Salida PoE 2 x Ethernet 10/100/1000BASE-T con salida

    IEEE 802.3at/802.3af PoE "Datos + alimentación de CC" MDI/MDI-X automático, conector RJ45 de negociación automática

    Alimentación a través de Ethernet

    Estándar PoE Puerto

    de entrada "PoE" IEEE 802.3at Alimentación a través de Ethernet Plus PD de tramo final/tramo medio PD clase 4 PD

    por puerto

    de salida "PoE" PSE de alimentación a través de Ethernet Plus IEEE 802.3af PSE

    de extremo de alimentación a través de Ethernet

    Tipo de fuente de alimentación PoE Tramo final (Tipo A)

    Alimentación PoE Puerto

    de entrada "PoE" 52~56 V CC, máx. 30,8 vatios

    Por puerto

    de salida "PoE" 44~55 V CC, máx. 25 vatios

    Asignación de pines de alimentación Puerto

    "PoE In" 1/2 (+), 3/6 (-); 4/5 (+), 7/8 (-)

    por puerto

    "PoE Out" 1/2 (+), 3/6 (-)

    Especificaciones de hardware

    Velocidad de datos 10/100/1000Mbps

    Tabla de direcciones MAC 2K

    Búfer de datos 2 Mbits

    Arquitectura de conmutadores Almacenamiento y reenvío

    Estructura de conmutadores 6 Gbps

    Rendimiento del conmutador 4.46Mpps @ 64 bytes

    Bastidor Jumbo 10KB

    Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

    completo Contrapresión para semidúplex

    Indicadores LED Puerto de entrada "PoE": PoE en uso x 1 (ámbar), LNK/ACT x 1 (verde)

    Puerto 1 de "salida PoE": PoE en uso x 1 (ámbar), LNK/ACT x 1 (verde)

    Puerto 2 de "salida PoE": PoE en uso x 1 (ámbar), LNK/ACT x 1 (verde)

    Protección ESD (Ethernet): 2KV (TBD)

    Sobretensión (EFT para potencia): 2KV (TBD)

    Recinto Metal

    Instalación Montaje en pared

    Dimensiones (ancho x fondo x alto) 140 x 76,7 x 27,7 mm

    Peso 258 g

    Requisitos de alimentación Cumple con IEEE 802.3at con voltaje dentro de 52 V-56 V CC

    Consumo de energía 1,6 vatios/5,5 BTU (sistema encendido con entrada PoE)

    2,2 vatios/7,5 BTU (carga completa Ethernet sin función PoE)

    36 vatios/122,8 BTU (carga completa con función PoE)

    Cable de red 10BASE-T: UTP de 4 pares Cat. 5 hasta 100 m (328 pies)

    100BASE-TX: 4 pares UTP Cat. 5 hasta 100 m (328 pies)

    1000BASE-T: 4 pares UTP Cat. 5e, 6, hasta 100 m (328 pies)

    EIA/TIA-568 STP de 100 ohmios (100 m, 328 pies)

    Conformidad con la norma

    Cumplimiento normativo FCC Parte 15 Clase A, CE

    Cumplimiento de la norma IEEE 802.3 10BASE-T Ethernet

    IEEE 802.3u 100BASE-TX Fast Ethernet

    IEEE 802.3ab 1000BASE-T Gigabit Ethernet

    IEEE 802.3af Alimentación a través de Ethernet

    IEEE 802.3at Alimentación a través de Ethernet Plus

    IEEE 802.3x Control de flujo

    Medio ambiente

    Operativo Temperatura: 0 ~ 50 grados C

    Humedad relativa: 5 ~ 95% (sin condensación)

    Almacenamiento Temperatura: -10 ~ 70 grados C

    Humedad relativa: 5 ~ 95% (sin condensación)
