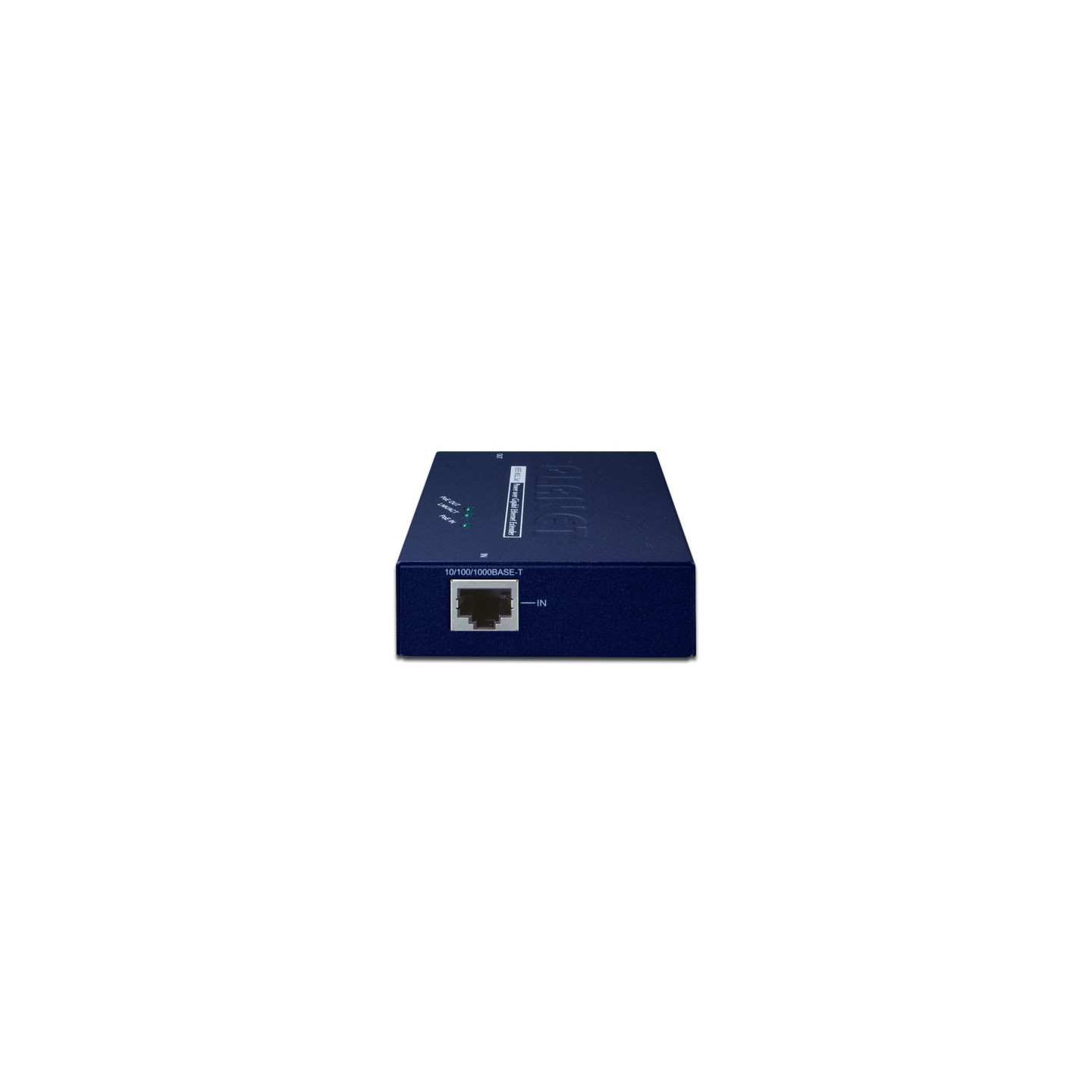

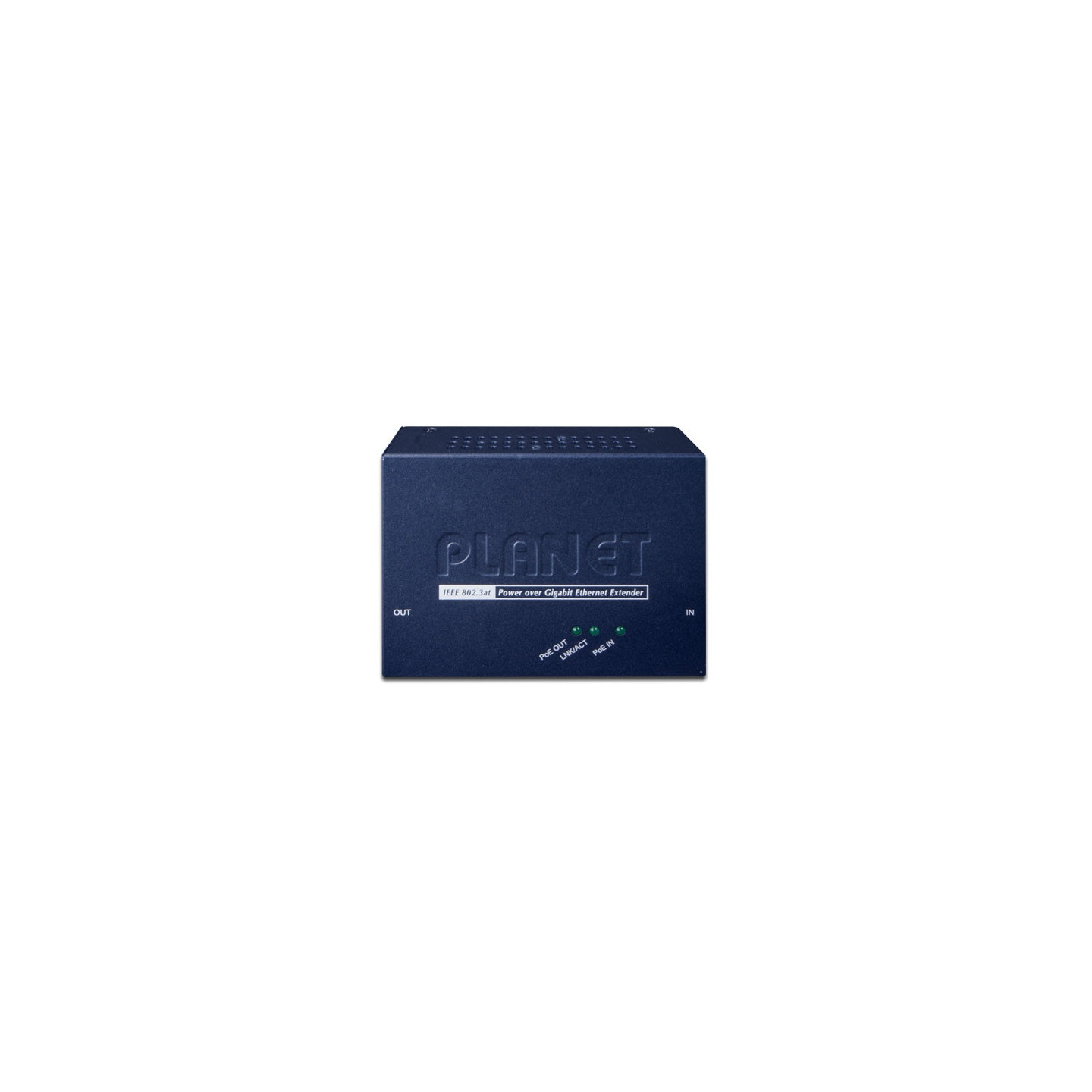

PLANET POE-E201
Extensor de alimentación a través de Gigabit Ethernet IEEE 802.3at
Solución de extensión de datos Gigabit y PoE+ 802.3at de larga distancia
PLANET POE-E201 es un extensor simple que extiende tanto la distancia de transmisión de datos Gigabit Ethernet como la de alimentación a través de Ethernet IEEE 802.3at / 802.3af a lo largo de los 100 m (328 pies) estándar. Gato. Cable UTP 5/5e/6 a 200m, 300m, 400m y el máximo 500m.

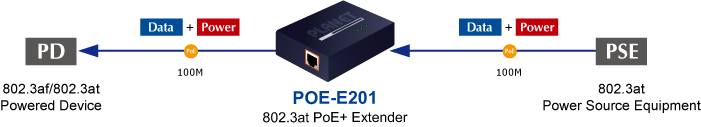

Independientemente de la cantidad de dispositivos de red compatibles con PoE, como cámaras IP PoE, puntos de acceso inalámbricos PoE y teléfonos IP PoE, se instalan fácilmente sin necesidad de tener una toma de corriente adicional. Sin embargo, limitado por el cableado UTP, solo se utilizan hasta 100 metros (328 pies) de cable. Por lo tanto, el POE-E201 está diseñado como el extensor para transmitir datos Gigabit Ethernet y alimentación PoE 802.3af/at a otra distancia de 100 m. Al conectar en cadena varios POE-E201, la distancia se puede triplicar o cuadruplicar para cumplir con sus requisitos.
Detalle de productos
Especificaciones de hardware

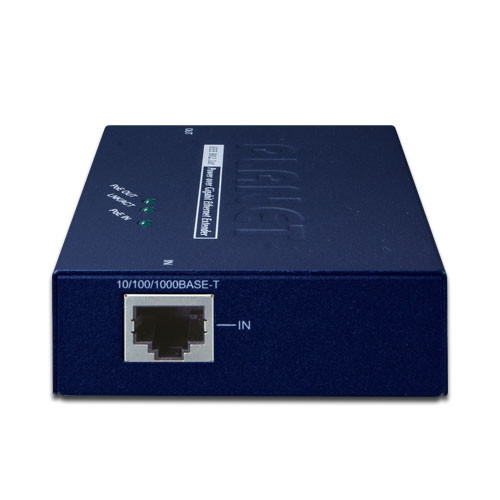

ENTRADA LAN 1 x Ethernet 10/100/1000BASE-T con IEEE 802.3at/802.3af PoE "Datos + DC" en
auto MDI/MDI-X, conector RJ45 de negociación automática
SALIDA DE LAN 1 x Ethernet 10/100/1000BASE-T con salida
IEEE 802.3at/802.3af PoE "Datos + DC" Auto MDI/MDI-X, conector RJ45 de negociación automática
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 26,2 mm
Peso 189 g
Requisitos de alimentación Cumple con IEEE 802.3at PoE+ con voltaje dentro de 52 V-56 V CC
Cumple con IEEE 802.3af PoE con voltaje dentro de 48 V-51 V CC
Consumo de energía 2,6 vatios (máximo del sistema) /Salida PoE a un máximo de 36 vatios
Recinto Metal
Instalación Montaje en pared o en carril DIN
Protección ESD (Ethernet): 2KV
Sobretensión (EFT para energía): 2KV

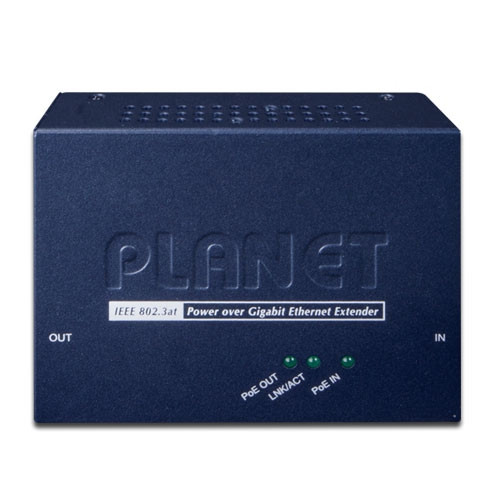

Indicadores LED 1 x Entrada PoE (verde)
1 x Datos LAN (verde)
1 x Salida PoE (ámbar)
Cable de red 10BASE-T: UTP de 4 pares Cat. 5 hasta 100 m (328 pies)
100BASE-TX: 4 pares UTP Cat. 5 hasta 100 m (328 pies)
1000BASE-T: 4 pares UTP Cat. 5e, 6, 6A hasta 100 m (328 pies)
EIA/TIA- 568 STP de 100 ohmios (100 m, 328 pies)
Especificaciones de Switch
Velocidad de datos 10/100/1000Mbps
Arquitectura de conmutadores Almacenamiento y reenvío
Rendimiento del conmutador 10 Mbps: 14880pps@64Bytes
100 Mbps: 148810pps@64Bytes
1000 Mbps: 1488000pps@64Bytes
Tamaño máximo de fotograma 9K bytes
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Alimentación a través de Ethernet
Estándar PoE Puerto
de entrada "PoE" IEEE 802.3at Alimentación a través de Ethernet Plus PD de tramo final/tramo medio PD clase 4 PD
por puerto
de salida "PoE" PSE
de alimentación a través de Ethernet Plus IEEE 802.3at Alimentación a través de Ethernet Plus Compatible con el estándar IEEE 802.3af de alimentación a través de Ethernet
Tipo de fuente de alimentación PoE Tramo final/Tipo A
Alimentación PoE Puerto
de entrada "PoE" 48~56 V CC, máx. 30,8 vatios
Puerto
de salida "PoE" 44~52 V CC, máx. 26 vatios
Asignación de pines de alimentación Puerto
"PoE In" 1/2 (+), 3/6 (-); 4/5 (+), 7/8 (-)
Puerto
"PoE Out" 1/2 (+), 3/6 (-)
Distancia máxima 500 metros con instalación en cadena de 4 unidades
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de la norma IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3x Control de flujo
Medio ambiente
Operativo Temperatura: -10 ~ 60 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 85 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
