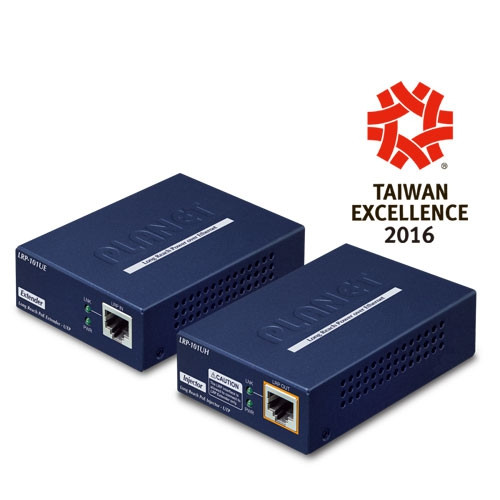

Kit extensor PoE de largo alcance de 1 puerto a través de UTP (LRP-101UH + LRP-101UE)

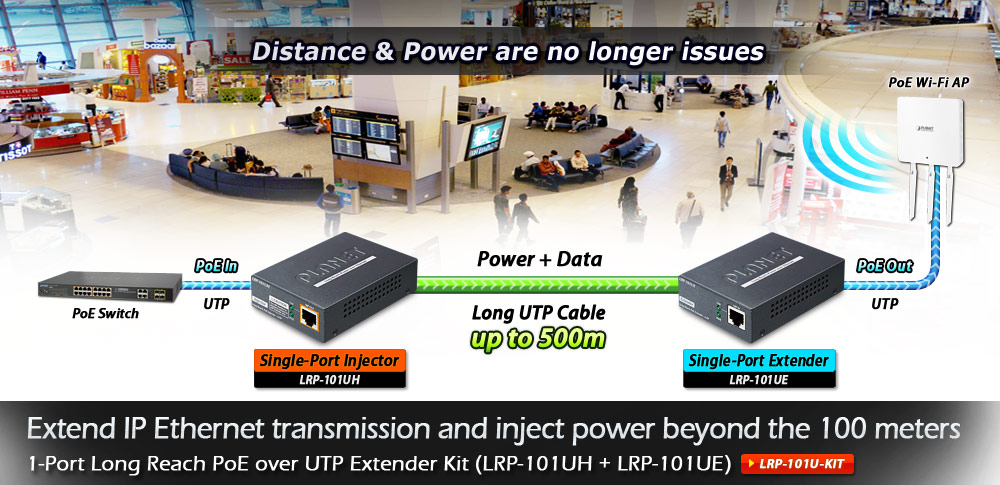

La solución PoE de largo alcance de PLANET está diseñada para ampliar la transmisión IP Ethernet e inyectar energía simultáneamente en un dispositivo alimentado (PD) remoto compatible con PoE 802.3af/at más allá del límite de distancia de 100 metros de Ethernet.
El

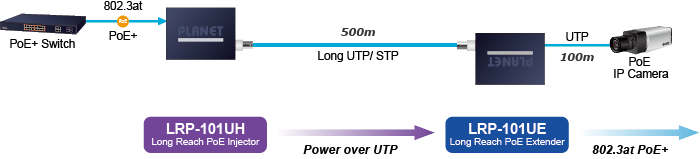

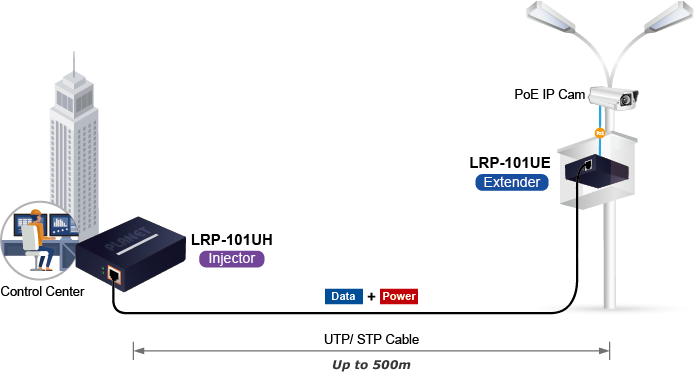

LRP-101U-KIT, una solución PoE de largo alcance de PLANET, es un kit extensor PoE de un solo puerto que ofrece transmisión de datos y energía de largo alcance para distancias de hasta 500 m (1,640 pies) a través de cable UTP / STP, y otro cable de 100 m a través de Ethernet a cámara IP PoE remota, AP inalámbrico PoE o sistemas de control de acceso que cumplen con 802.3af / at PoE. El LRP-101U-KIT proporciona una aplicación punto a punto para una fácil operación e implementación plug-n-play en entornos climáticamente exigentes con un amplio rango de temperatura de -20 a 70 grados C. Sin el problema de la fuente de alimentación, hace que la instalación de dispositivos remotos alimentados por PoE sea más fácil y eficiente.

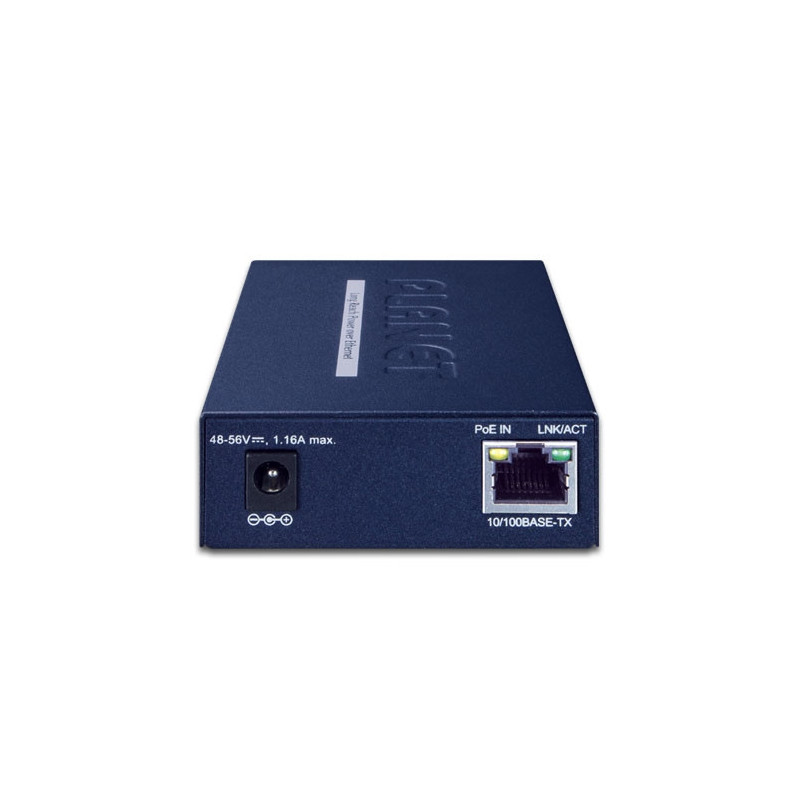

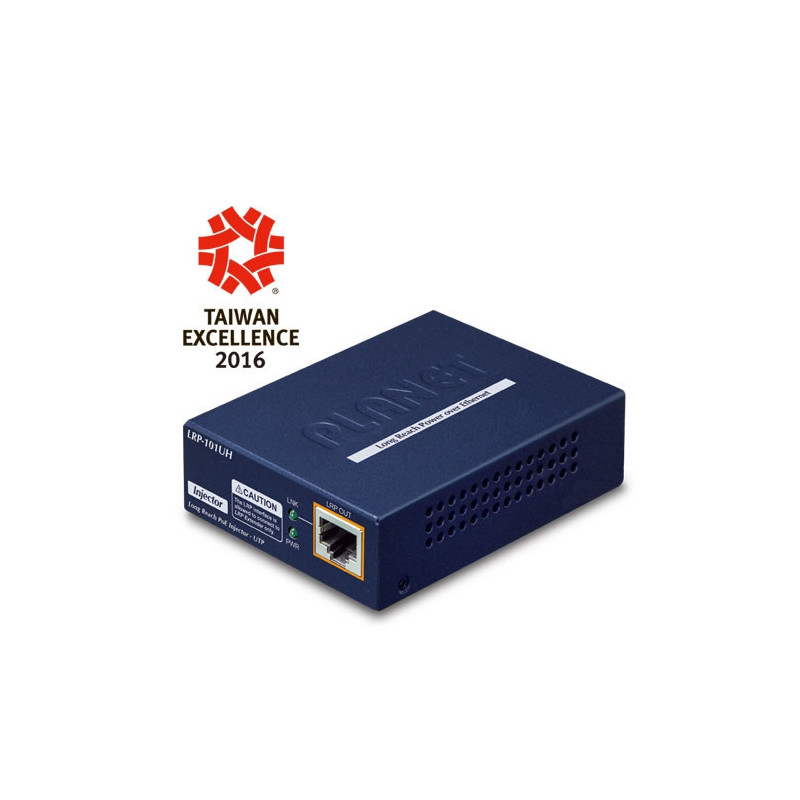

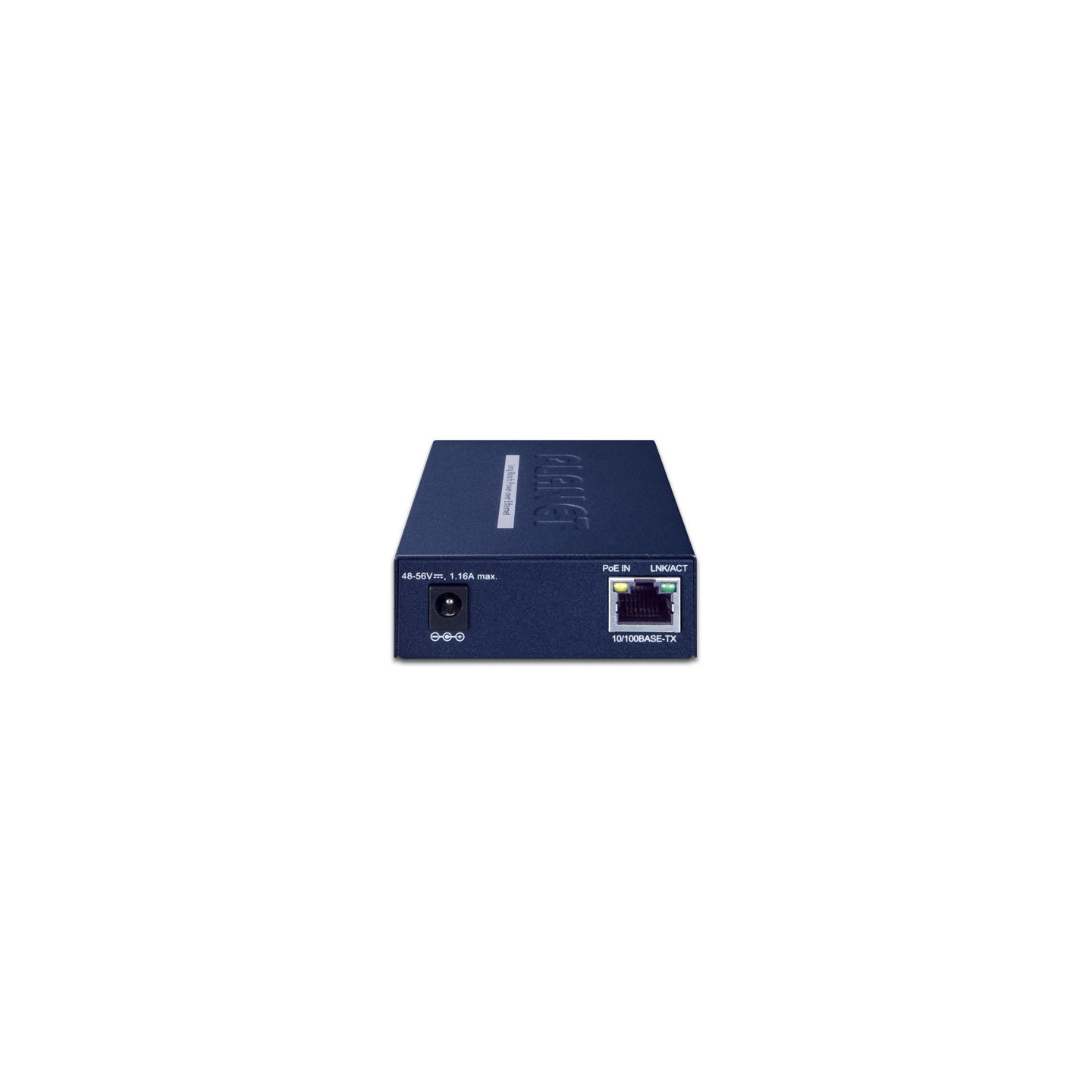

Interfaz Ethernet LRP-101UH
■ Cobre: 10/100BASE-TX RJ45, auto-negociación/auto-MDI/MDI-X
■ Alimentación a través de Ethernet Estándar: IEEE 802.3at/af PoE PD
(Dispositivo alimentado)
■ Entrada PoE: Admite PSE
de mitad y final Rango de entrada: 48 ~ 56 V CC
■ Velocidad de datos: 100/100 Mbps
■ Cableado: Cat5e o superior
■ Distancia máxima: 100 m
■ Tamaño máximo de trama: 1522 bytes

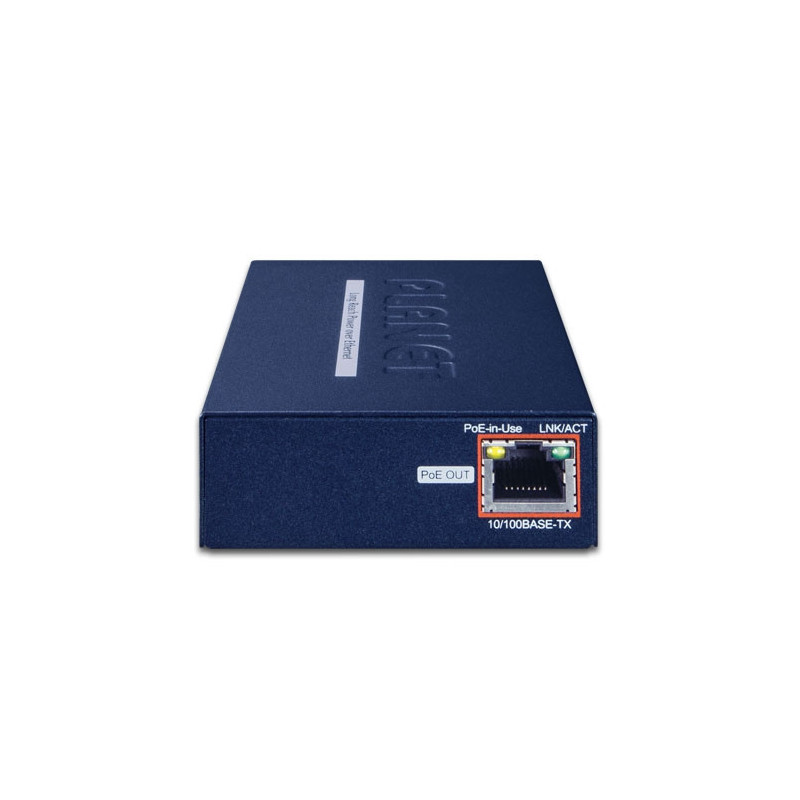

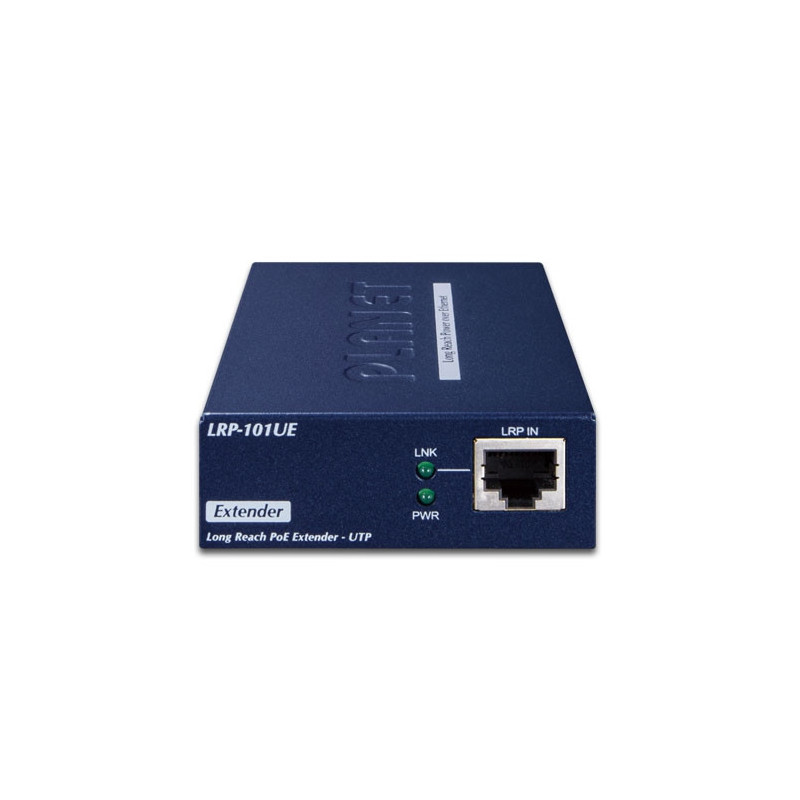

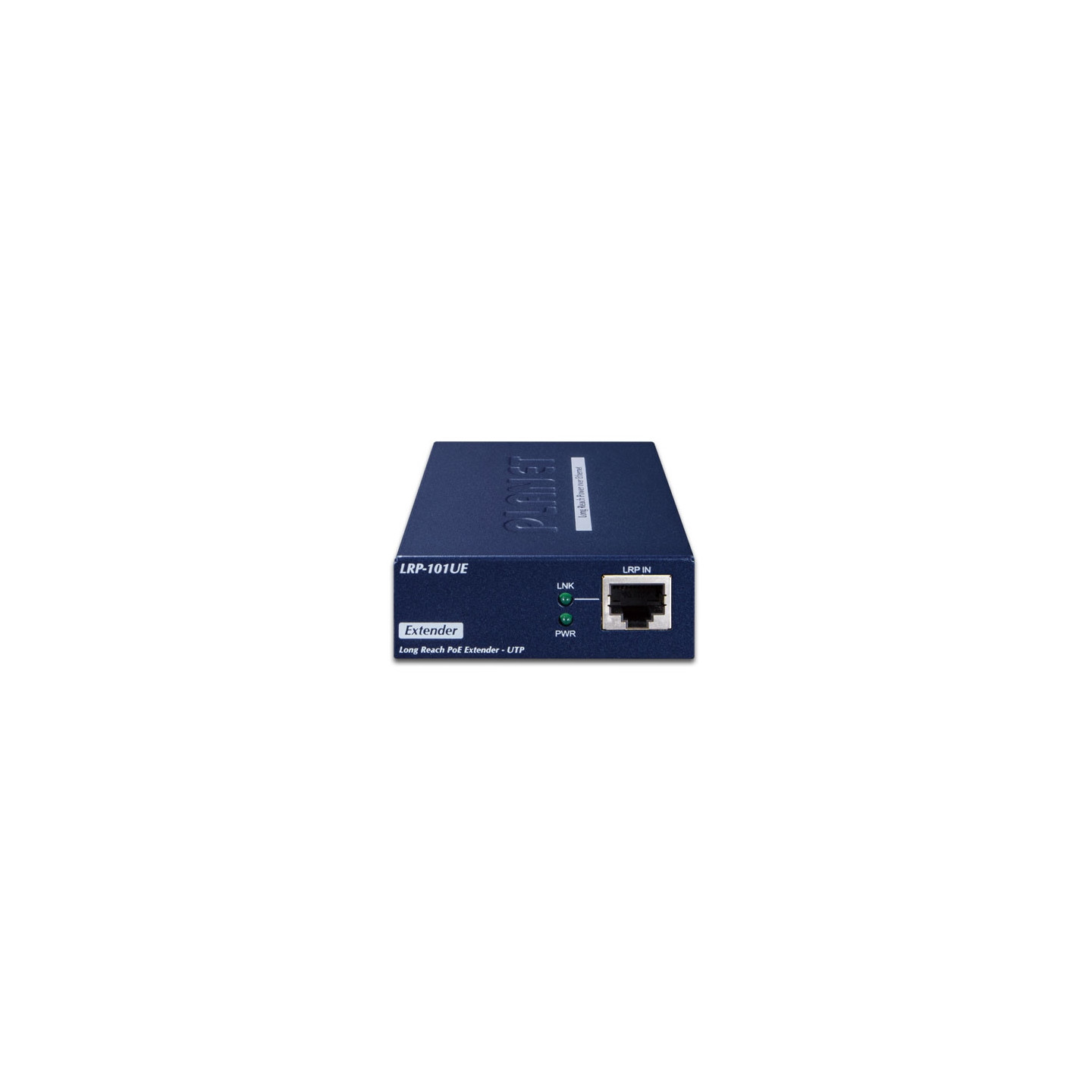

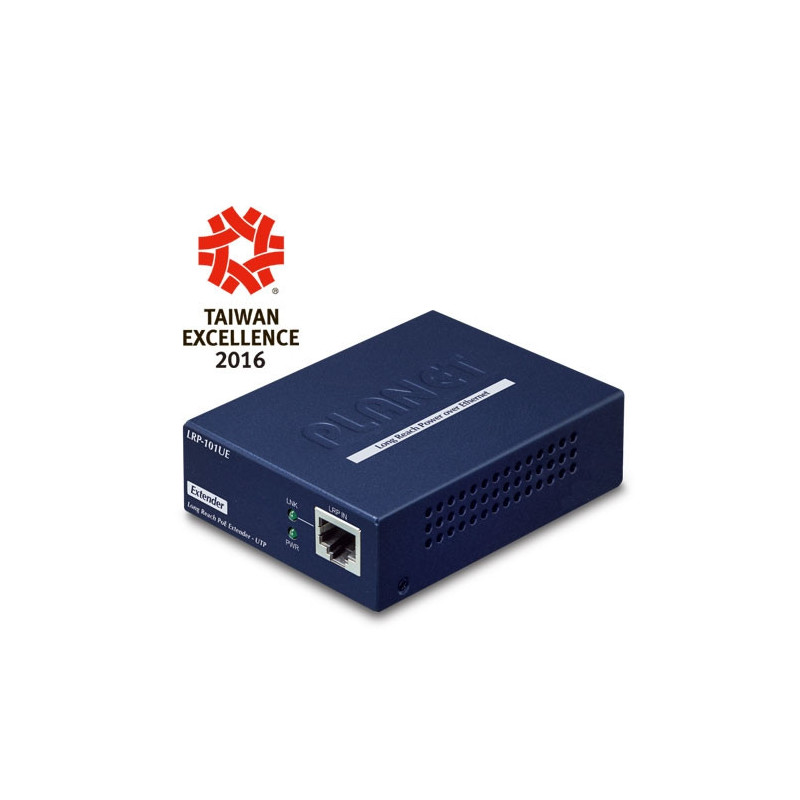

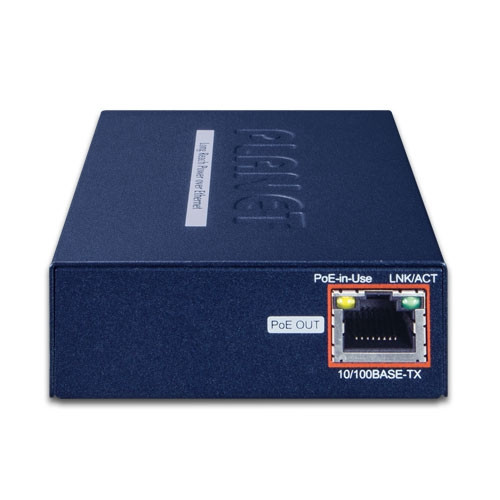

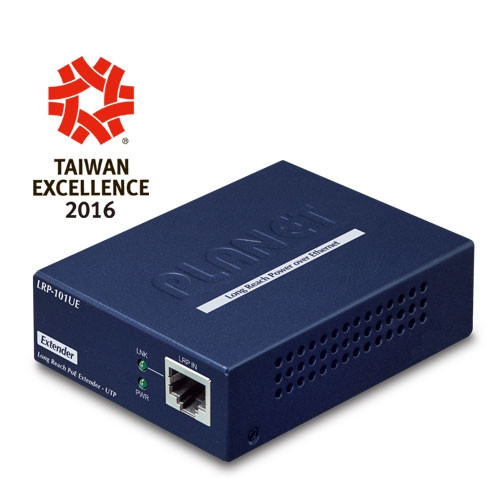

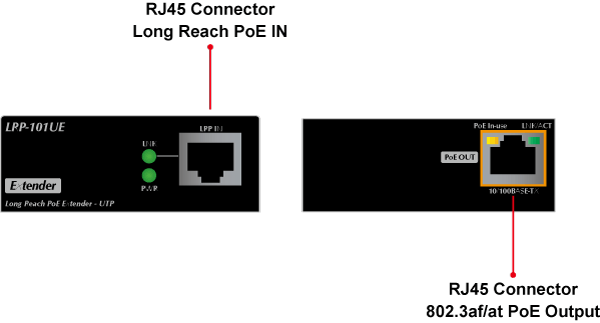

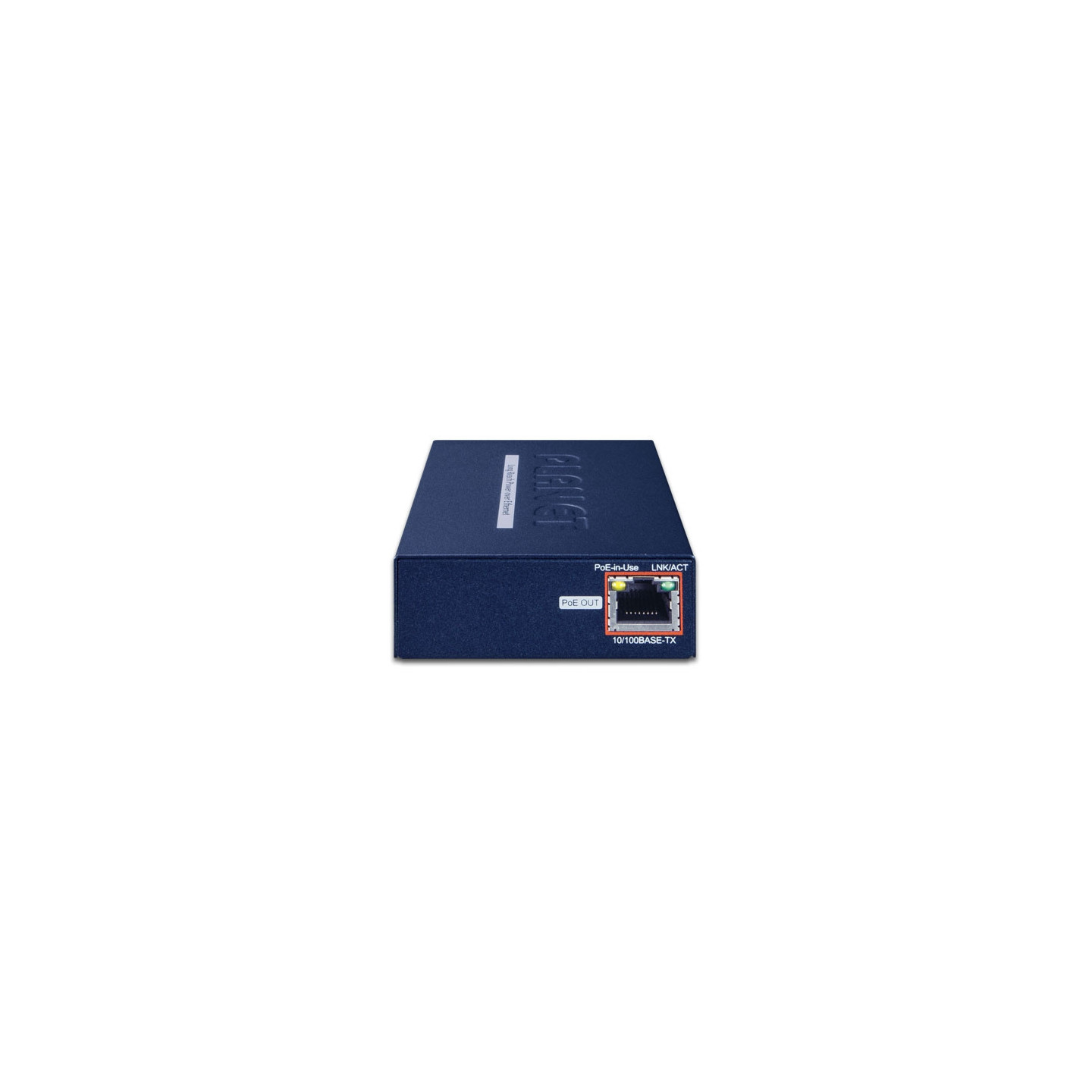

LRP-101UE
■ Cobre: 10/100BASE-TX RJ45, auto-negociación/auto-MDI/MDI-X
■ Estándar de alimentación a través de Ethernet: IEEE 802.3at/af PoE PSE
(equipo de fuente de alimentación)
■ Salida PoE: 48~56 V CC, 600 mA máx.
■ Presupuesto PoE: Hasta 25 vatios
■ Modo PoE: End-span, Pin RJ45 1/2(+), 3/6(-)
■ Velocidad de datos: 100/100Mbps
■ Cableado: Cat5e o superior
■ Distancia máxima: 100 m
■ Tamaño máximo de fotograma: 1522 bytes

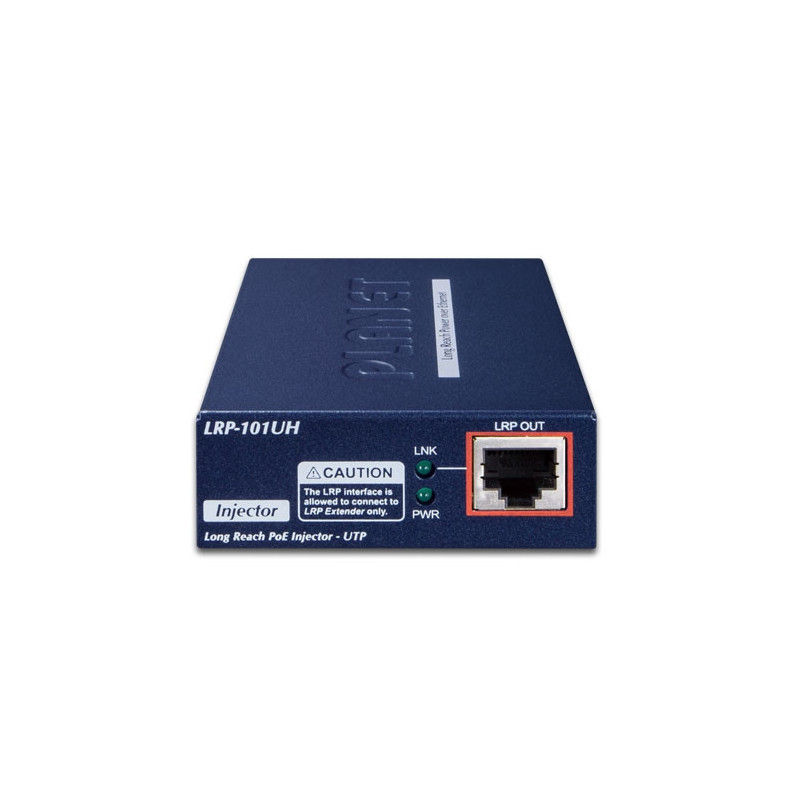

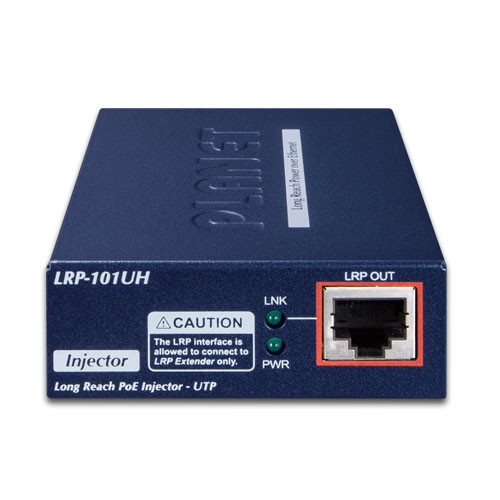

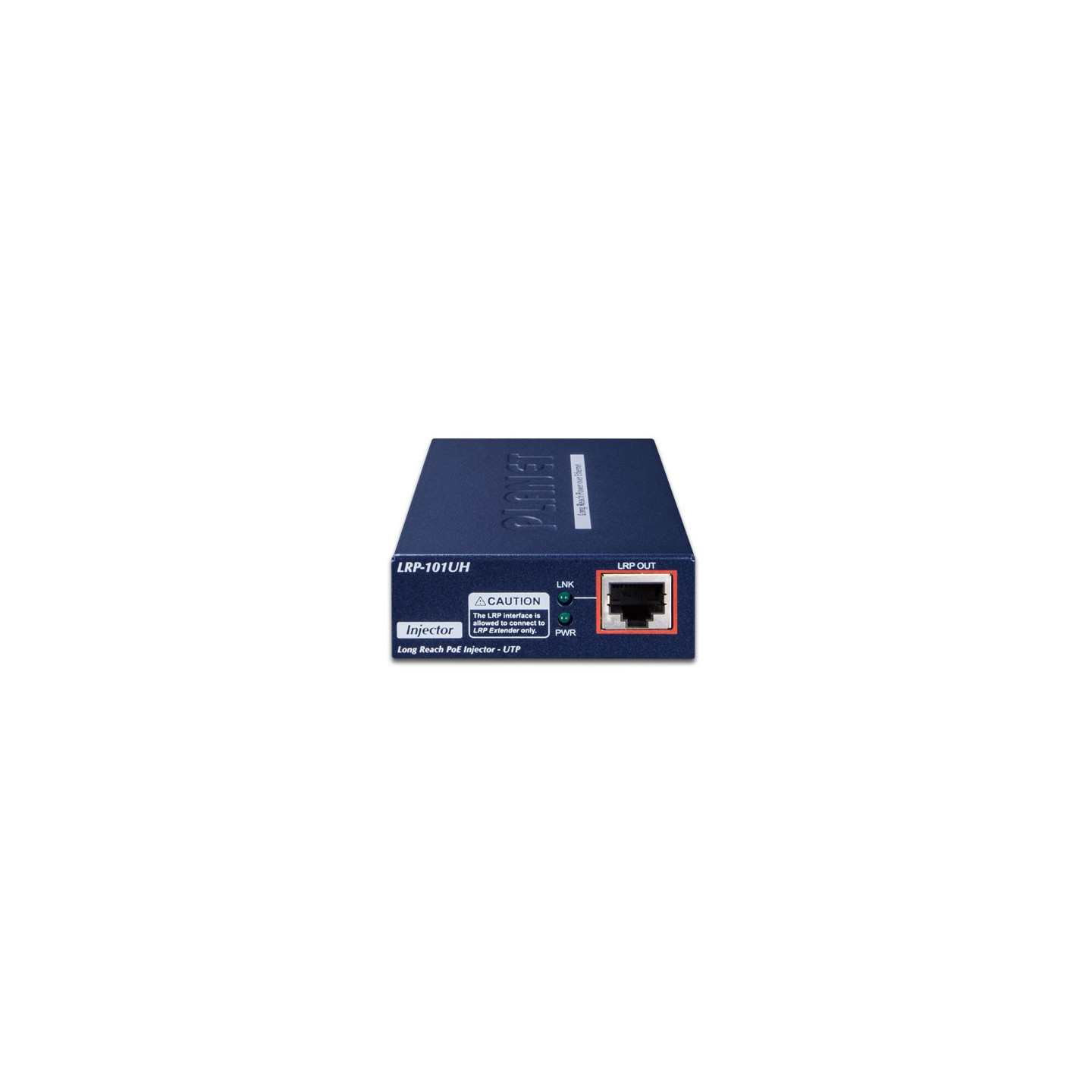

Interfaz PoE de largo alcance LRP-101UH
■ Conectividad: 1 x conector RJ45, PoE de largo alcance a través de UTP PSE
■ Potencia de salida: 41 ~ 56 V CC
■ Asignación de pines de alimentación:
RJ45 Pin 1, 3, 5, 7: VCC+
RJ45 Pin 2, 4, 6, 8: VCC-
■ Cableado:
Cat. Cable UTP 3, 4, 5, 5e (100 metros, máx.)
EIA/TIA-568 STP de 100 ohmios (100 metros, máx.)
■ Distancia máxima:
Máx. 100 m con salida PoE+ (328 pies)
Máx. 500 m con salida PoE (1.640 pies)
Máx. 1000 m sin salida PoE (3.280 pies)
■ Estándar Ethernet de largo alcance: IEEE 1901
■ Tipo de modulación: Wavelet-OFDM
■ Seguridad: cifrado AES de 128 bits
■ Banda de frecuencia: 2 ~ 28 MHz
■ Cifrado: AES LRP-101UE
de 128 bits
■ Conectividad: 1 x conector RJ45, PoE de largo alcance a través de UTP PD
■ Entrada de alimentación: 37 ~ 56 V CC
* ■ Asignación de pines de alimentación:
PIN RJ45 1, 3, 5, 7: VCC+
RJ45 Pin 2, 4, 6, 8: VCC-
■ Distancia máxima:
Máx. 100 m con salida PoE+ (328 pies)
Máx. 500 m con salida PoE (1.640 pies)
Máx. 1000 m sin salida PoE (3.280 pies)
■ Estándar Ethernet de largo alcance: IEEE 1901
■ Tipo de modulación: Wavelet-OFDM
■ Seguridad: Cifrado AES de 128 bits
■ Banda de frecuencia: 2 ~ 28 MHz
■ Cifrado: Rendimiento AES de 128 bits
**
Distancia
Velocidad de datos*
(carga / descarga)
LRP-101UE 802.3af/at Capacidad de salida PoE**
LRP-101UH
con 56 V CC en
LRP-101UH
con PoE+ de 30 W en
100m
94 / 94 Mbps
30W
19W
200m
82 / 82 Mbps
30W
18W
300m
63 / 67 Mbps
30W
17W
400m
44 / 48 Mbps
22W
14W
500m
30 / 30 Mbps
18W
12W
Indicadores LED LRP-101UH
4 x LEDs
■ PWR
■ LRP LNK
■ PoE IN
■ LNK/ACT
LRP-101UE
4 x LEDs
■ PWR
■ LRP LNK
■ PoE en uso
■ LNK/ACT
Protección contra descargas electrostáticas 4KV CC
Protección EFT LRP-101UH
■ 2KV
LRP-101UE
■ -
Recinto Caja metálica
Instalación Montaje en pared o carril DIN con kit opcional
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 26,2 mm
Peso LRP-101UH
193g
LRP-101UE
190g
Requisitos de alimentación LRP-101UH
■ Entrada RJ45 PoE: 802.3at/af 48~56V DC
■ Entrada DC: 48~56V DC
LRP-101UE
■ Alimentación a través de RJ45 Entrada: 44~56V DC
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3af Alimentación a través de Ethernet (802.3at Tipo 1)
IEEE 802.3at Alimentación a través de Ethernet (802.3at Tipo 2)
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Temperatura En funcionamiento: -20 ~ 70 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
Nota
Nota *1. Carga: LRP-101UE a LRP-101UH, flujo de datos.
Descargar: LRP-101UH a LRP-101UE, flujo de datos.
2.As hay varios valores de resistencia en la categoría
de cable 5/5e, la velocidad de datos real variará según la calidad
del cable de cobre y los factores ambientales.
**Dependiendo de cuál sea la entrada de alimentación CC/PoE y la longitud del cable
UTP.
