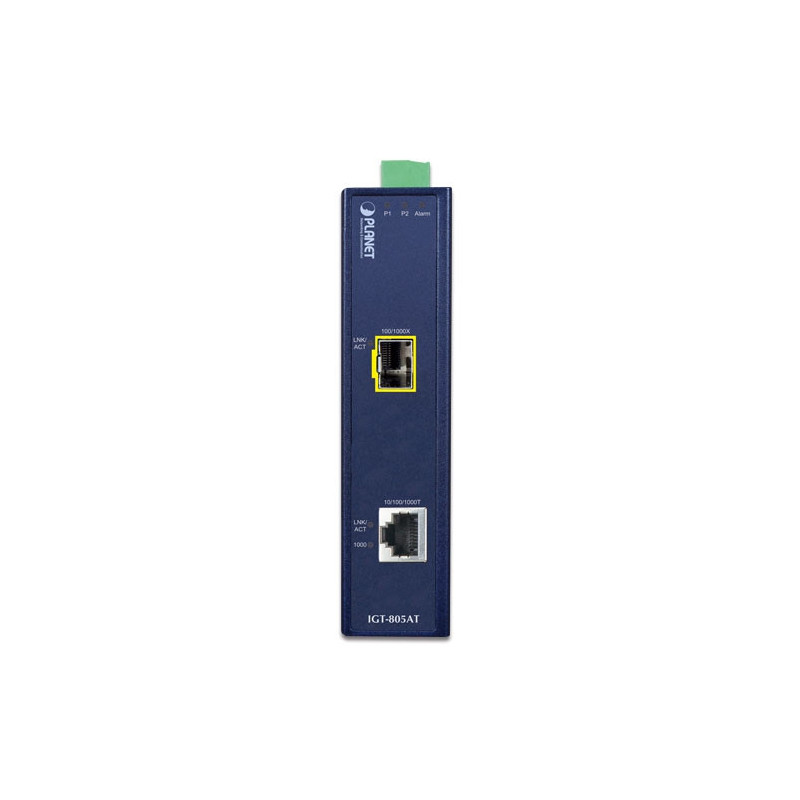

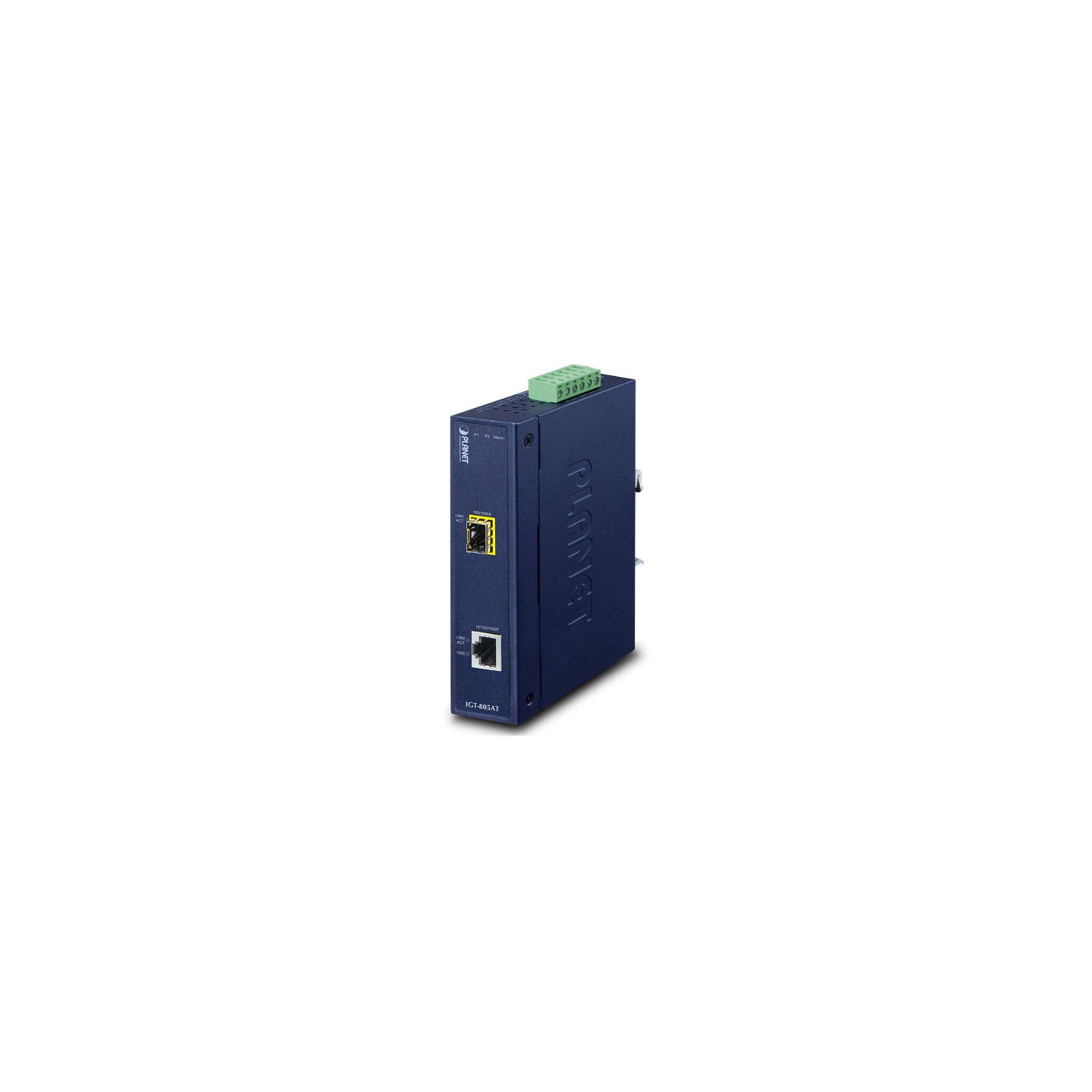

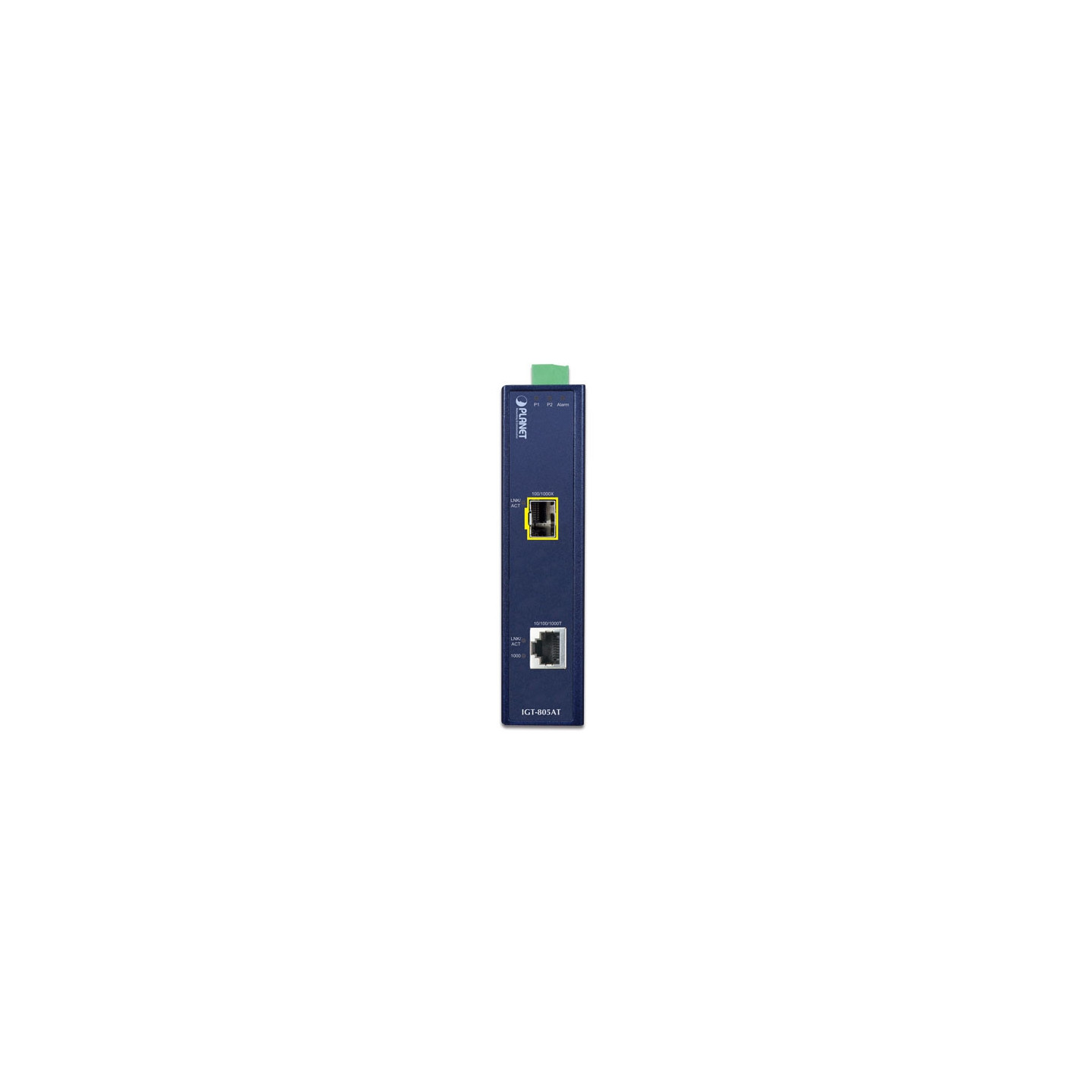

Convertidor de medios industrial 10/100/1000BASE-T a 100/1000BASE-X SFP

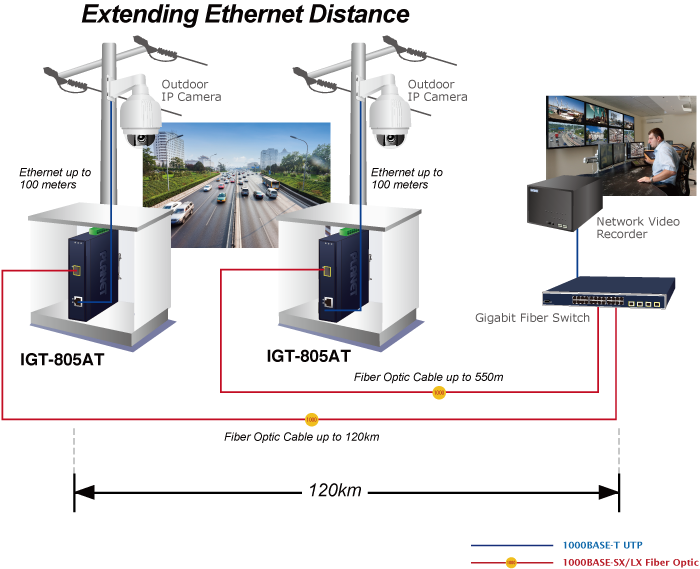

PLANET IGT-805AT es un convertidor de medios Gigabit industrial que proporciona un rendimiento de velocidad de cable sin bloqueo y una gran flexibilidad para la extensión de Gigabit Ethernet en entornos industriales hostiles. Está equipado con una interfaz de cobre RJ45 10/100/1000BASE-T y una interfaz de fibra óptica SFP 100/1000BASE-X entregada en una carcasa resistente IP30 con sistema de alimentación redundante. El IGT-805AT es muy adecuado para aplicaciones en la implementación de sistemas de vigilancia y la seguridad del control y el servicio inalámbrico en entornos climáticamente exigentes con un amplio rango de temperatura de -40 a 75 grados C. Con soporte para la función de trama jumbo 9K, el IGT-805AT puede manejar cantidades extremadamente grandes de transmisión de datos en una topología segura que se vincula a una red troncal o servidores de alta potencia.
Las ranuras SFP mini-GBIC integradas en el IGT-805AT admiten doble velocidad, ya que cuenta con módulos de fibra óptica 100BASE-FX y 1000BASE-SX/LX SFP (Small Form-factor Pluggable). Ahora el administrador puede elegir de manera flexible el transceptor SFP adecuado de acuerdo no solo con la distancia de transmisión, sino también con la velocidad de transmisión requerida. La distancia se puede ampliar de 550 metros a 2 km (fibra multimodo) y hasta 10/20/40/60/80/120 kilómetros (fibra monomodo o fibra WDM). Son muy adecuados para aplicaciones dentro de los centros de datos y distribuciones empresariales.
Interfaz de cobre 1 x 10/100/1000BASE-T RJ45 TP
Auto-MDI/MDI-X, negociación automática
Interfaz de fibra óptica 1 x Interfaz SFP 1000BASE-SX/LX/BX.
Compatible con 100BASE-FX SFP
Conector Bloque

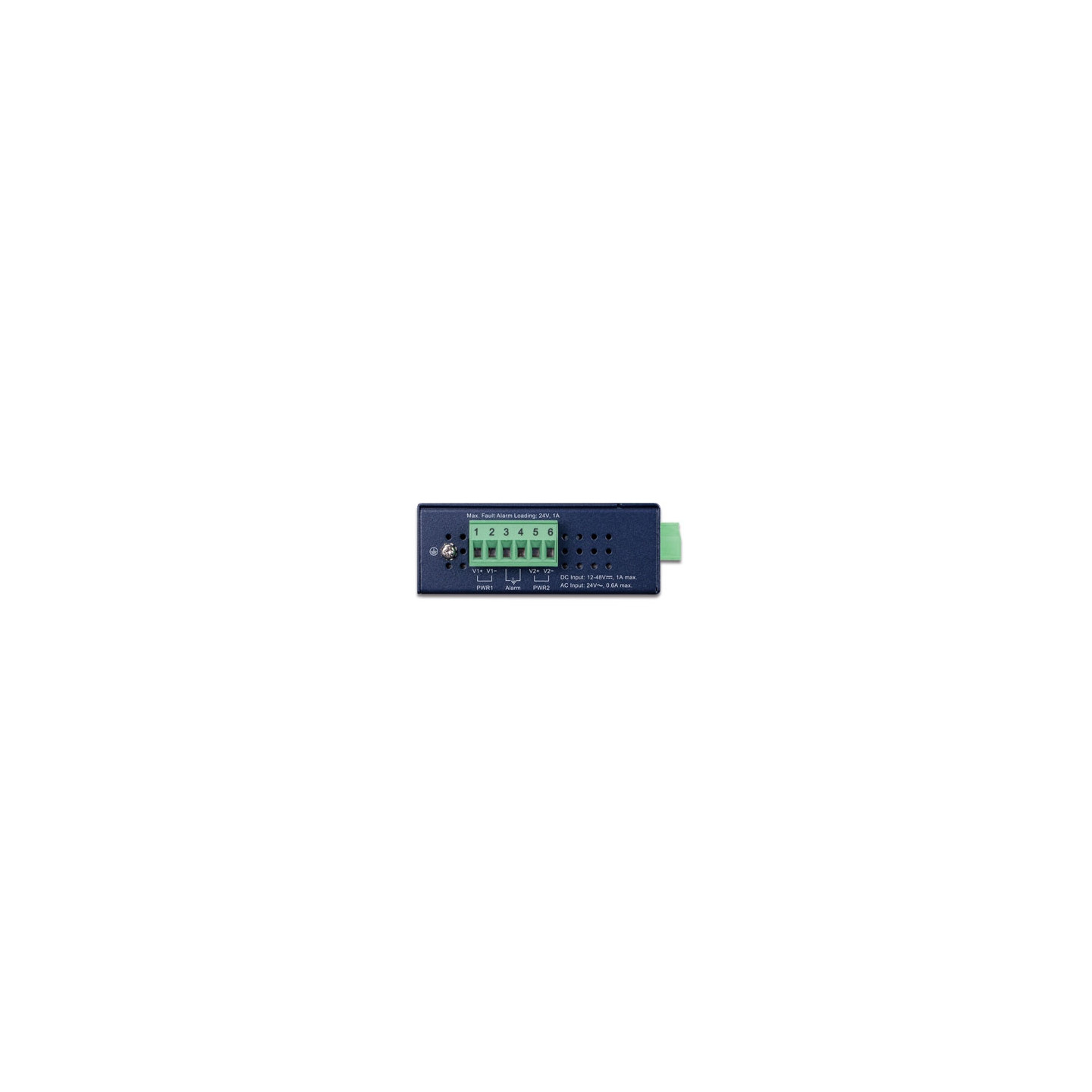

de terminales extraíble de 6 pines Pin 1/2 para alimentación 1, Pin 3/4 para alarma de fallo, Pin 5/6 para alimentación 2
Alarma Proporciona una salida de relé para falla
de energía Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V
LED 3 x LED para el sistema y la alimentación:
■ Verde: Alimentación de CC 1
■ Verde: Alimentación de CC 2
■ Rojo: Alarma
de alimentación 2 x LED para puerto de cobre:
■ Verde: LNK/ACT
■ Verde: 1000 LNK/ACT
1 x LED para interfaz por mini-GBIC ■ Verde
: LNK/ACT
Protección contra descargas electrostáticas 6KV CC
Recinto Carcasa metálica tipo IP30
Instalación Kit de carril DIN y oreja de montaje en pared
Dimensiones (ancho x fondo x alto) 32 x 87,8 x 135 mm
Peso 395 g
Requisitos de alimentación DC 12 ~ 48V, alimentación redundante con función de protección de polaridad inversa.
Adaptador de corriente de CA de 24 V
Consumo de energía / Disipación 2,6 vatios/8,8 BTU (48 V CC)
Control de caudal Contrapresión para semidúplex.
Fotograma de pausa IEEE 802.3x para dúplex completo.
Tejido 4 Gbps
Rendimiento (paquete por segundo) 2.97Mpps@64bytes
Unidad máxima de transmisión 9216 bytes
Cables de red 10/100/1000BASE-T :
Cable UTP Cat3, 4, 5, 5e, 6 UTP (100 metros, máx.)
EIA/TIA-568 STP de 100 ohmios (100 metros, máx.)
1000BASE-SX :
cable de fibra óptica multimodo de 50/125 μm o 62,5/125 μm, hasta 550 m (dependiendo del módulo SFP)
1000BASE-LX :
cable de fibra óptica monomodo de 9/125 μm, hasta 10/20/40/60/80/120 kilómetros (según el módulo SFP)
100BASE-FX :
cable de fibra óptica multimodo de 50/125 μm o 62,5/125 μm, hasta
2 kilómetros (según el módulo SFP)
Cable de fibra óptica monomodo de 9/125 μm, hasta 20/40/60 kilómetros (varía según el módulo SFP)
Cumplimiento de normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet
IEEE 802.3x control de flujo dúplex completo
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC 60068-2-32 (caída libre)
IEC 60068-2-27 (choque)
IEC 60068-2-6 (vibración)
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
