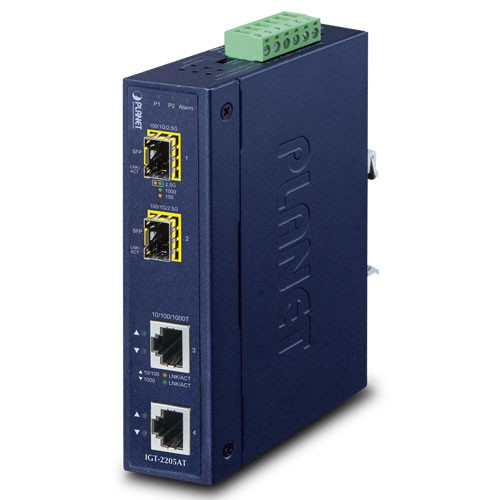

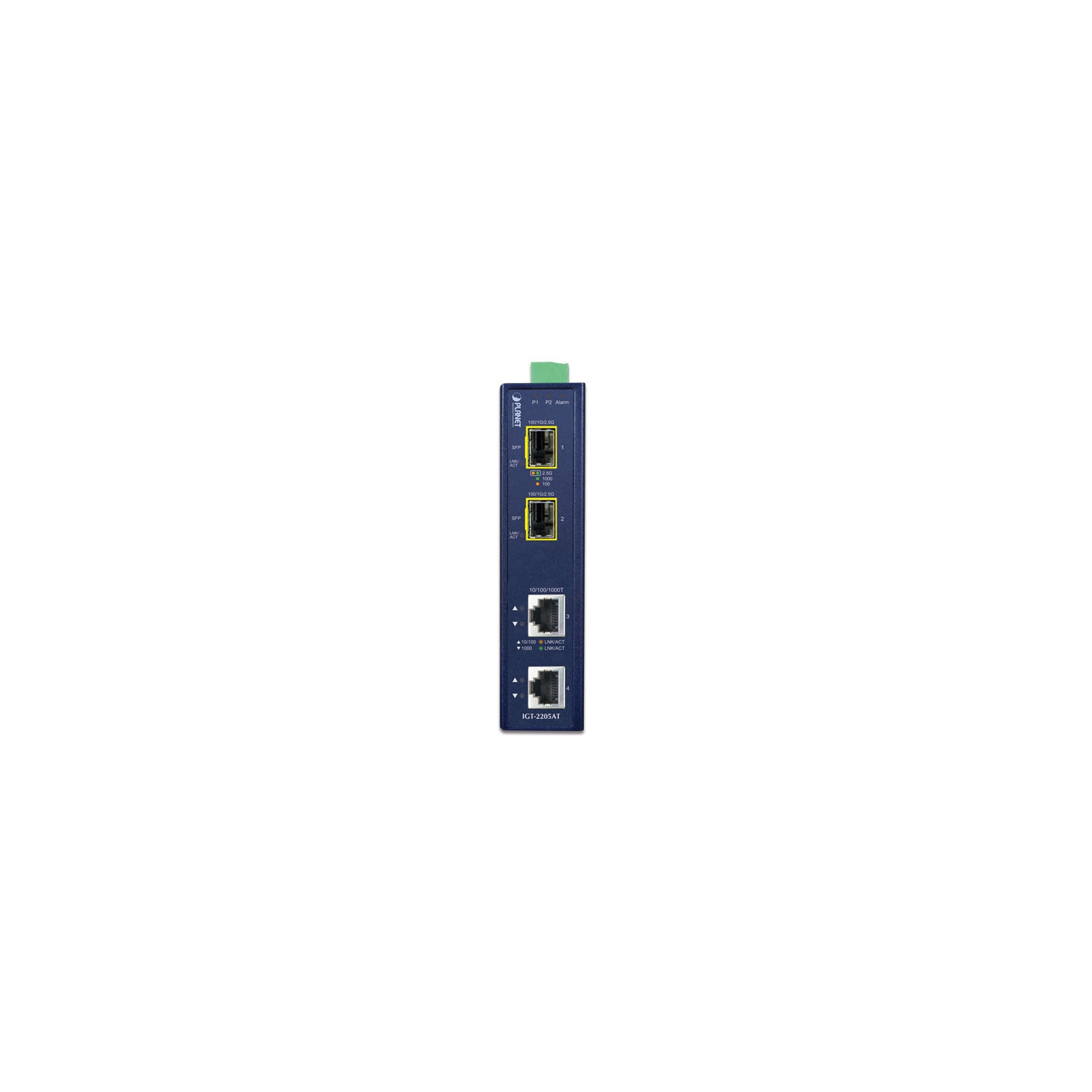

Convertidor de medios SFP industrial de 2 puertos 10/100/1000T a 2 puertos 100/1000/2500X

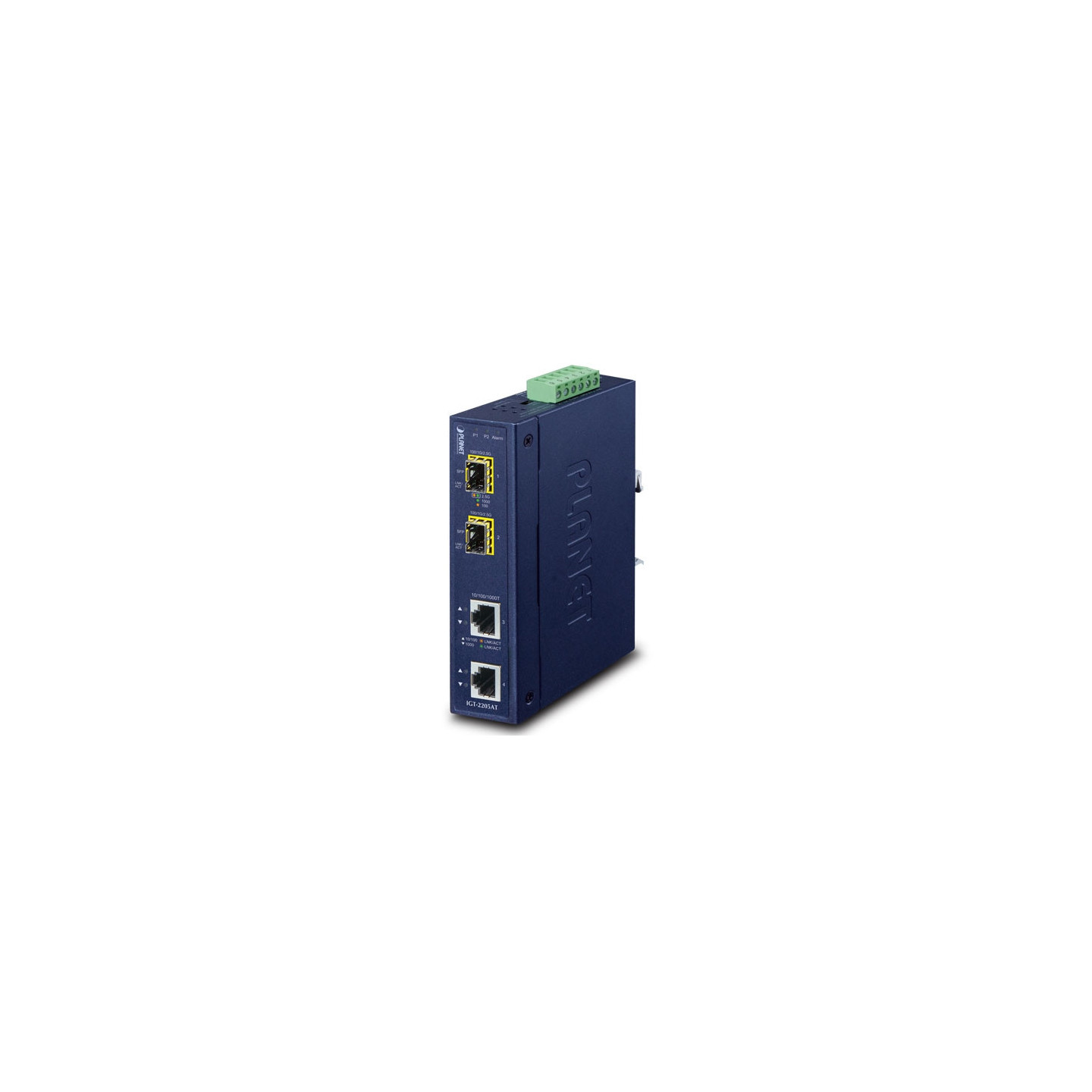

PLANET IGT-2205AT es un convertidor de medios Gigabit industrial que proporciona un rendimiento de velocidad de cable sin bloqueo y una gran flexibilidad para la extensión de Gigabit Ethernet en entornos industriales hostiles. Está equipado con dos puertos de cobre RJ45 10/100/1000BASE-T y dos interfaces de fibra óptica SFP 100/1000/2500BASE-X entregadas en una carcasa resistente IP30 con sistema de alimentación redundante. El IGT-2205AT es muy adecuado para aplicaciones en la implementación de sistemas de vigilancia y la seguridad del control y el servicio inalámbrico en entornos climáticamente exigentes con un amplio rango de temperatura de -40 a 75 grados C.

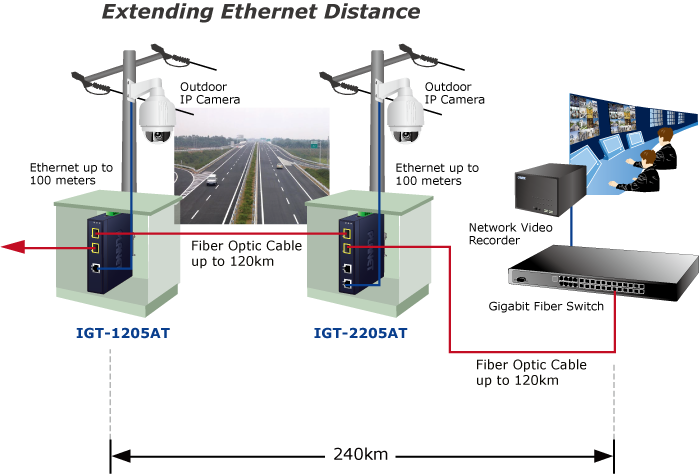

Los dos puertos SFP son compatibles con los transceptores de fibra óptica 100BASE-FX, 1000BASE-X y 2500BASE-X SFP (Small Form Factor Pluggable). La capacidad de enlace ascendente de fibra óptica garantiza el rendimiento a todos los nodos conectados a la red y la distancia de Gigabit Ethernet se puede extender de 300 metros (cable de fibra multimodo) a 20/40/80/120 kilómetros (cable de fibra monomodo), y también la distancia de Fast Ethernet se puede extender de 2 km (cable de fibra multimodo) a 20/40/60 kilómetros (cable de fibra monomodo). Son muy adecuados para aplicaciones dentro de la fábrica, los centros de datos y las distribuciones.

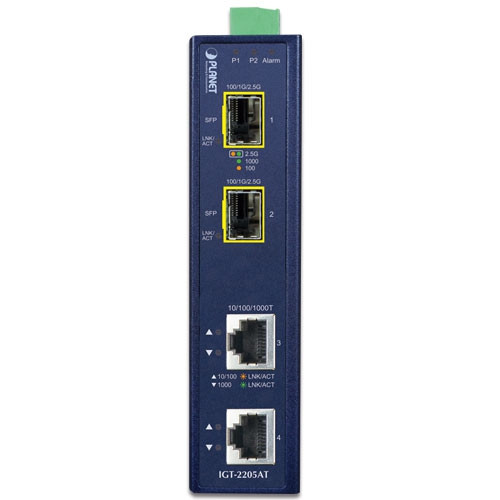

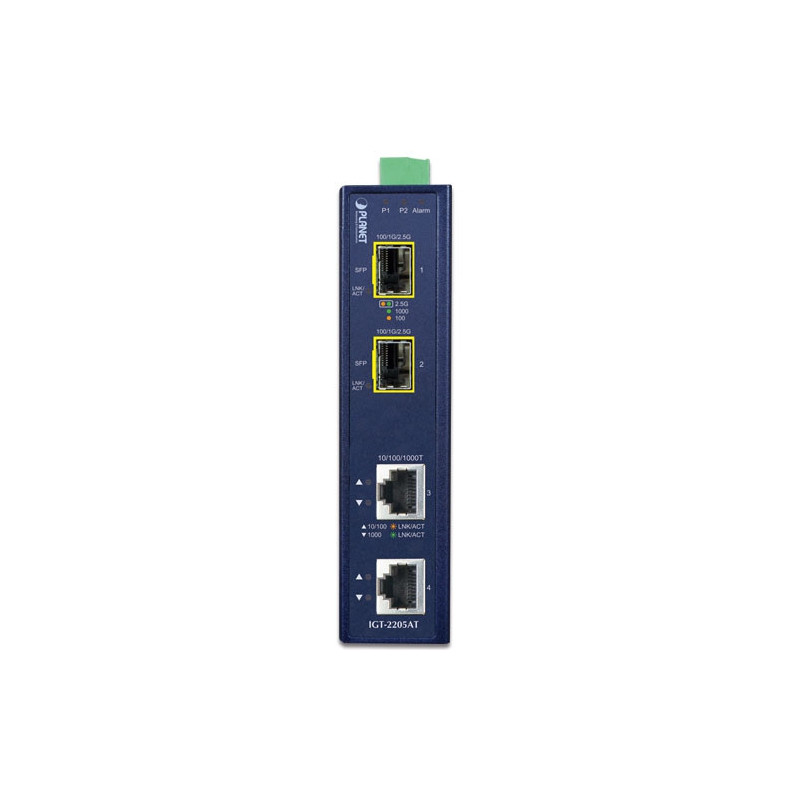

Interfaz de cobre 2 x 10/100/1000BASE-T RJ45
Interfaces de fibra óptica 2 interfaces SFP 100/1G/2.5GBASE-X (Puerto-1 y Puerto-2)
Admite detección automática

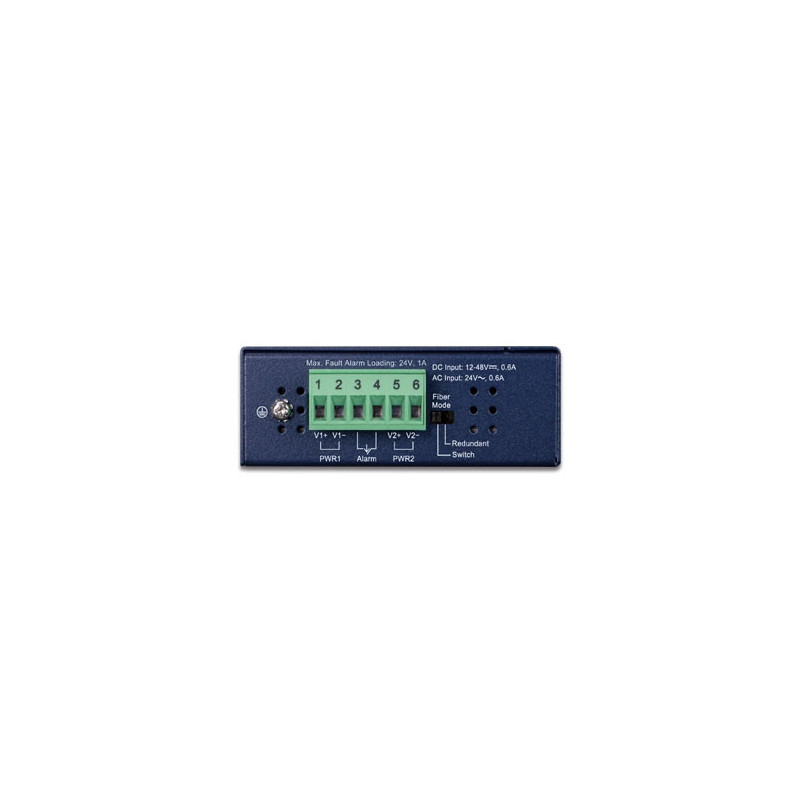

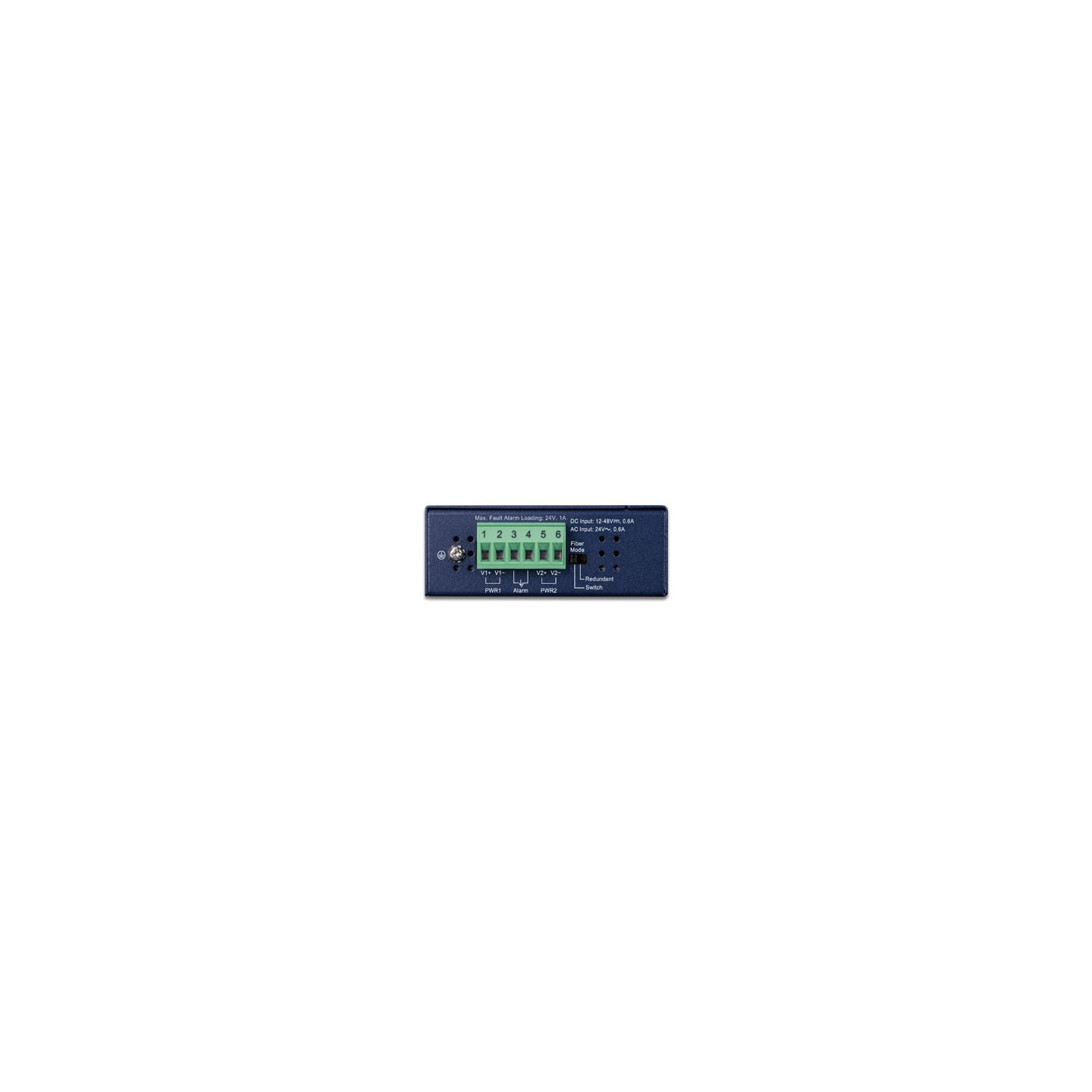

Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2
LED Sistema y alimentación:
Verde: Alimentación de CC 1
Verde: Alimentación de CC 2
Rojo: Alarma
por puerto de cobre (Puerto-3 ~ Puerto-4):
Verde: 1G LNK/ACT
Ámbar: 100 LNK/ACT
SFP Interface (Puerto-1~ Puerto-2)
Verde + Ámbar: 2.5G LNK/ACT
Verde: 1G LNK/ACT
Ámbar:100 LNK/ACT
Interruptor DIP
ZAMBULLIDA
Posición
Función

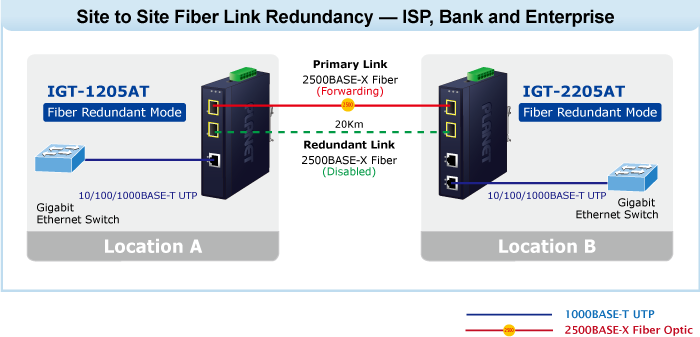

Modo de fibra EN Redundancia de fibra
OFF (predeterminado) Modo de cambio
Alarma Proporciona una salida de relé para falla
de energía Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V
Requisitos de alimentación Alimentación redundante de CC 12 ~ 48 V o CA 24 V
con protección de polaridad inversa
Consumo de energía / Disipación 4,92 vatios/16,9 BTU
Dimensiones (ancho x fondo x alto) 135 x 87,8 x 32 mm
Peso 419 g
Recinto Carcasa metálica tipo IP30

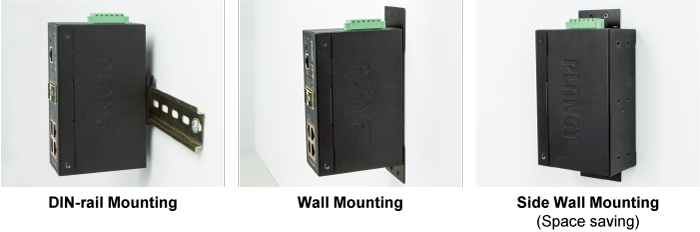

Instalación Kit de carril DIN y oído de montaje en pared
Protección contra descargas electrostáticas 6KV CC
Esquema de procesamiento Almacenamiento y reenvío
Tejido 14 Gbps
Rendimiento (paquete por segundo) 10.42Mpps@64bytes
Control de caudal Contrapresión para semidúplex.
Fotograma de pausa IEEE 802.3x para dúplex completo
Tabla de direcciones Entradas 4K
Bastidor Jumbo 9216bytes
Cumplimiento de normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX
IEEE 802.3x Control de flujo dúplex completo
IEEE 802.1p Clase de servicio
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
