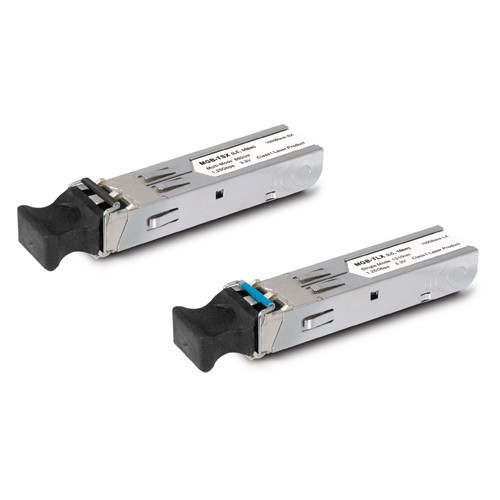

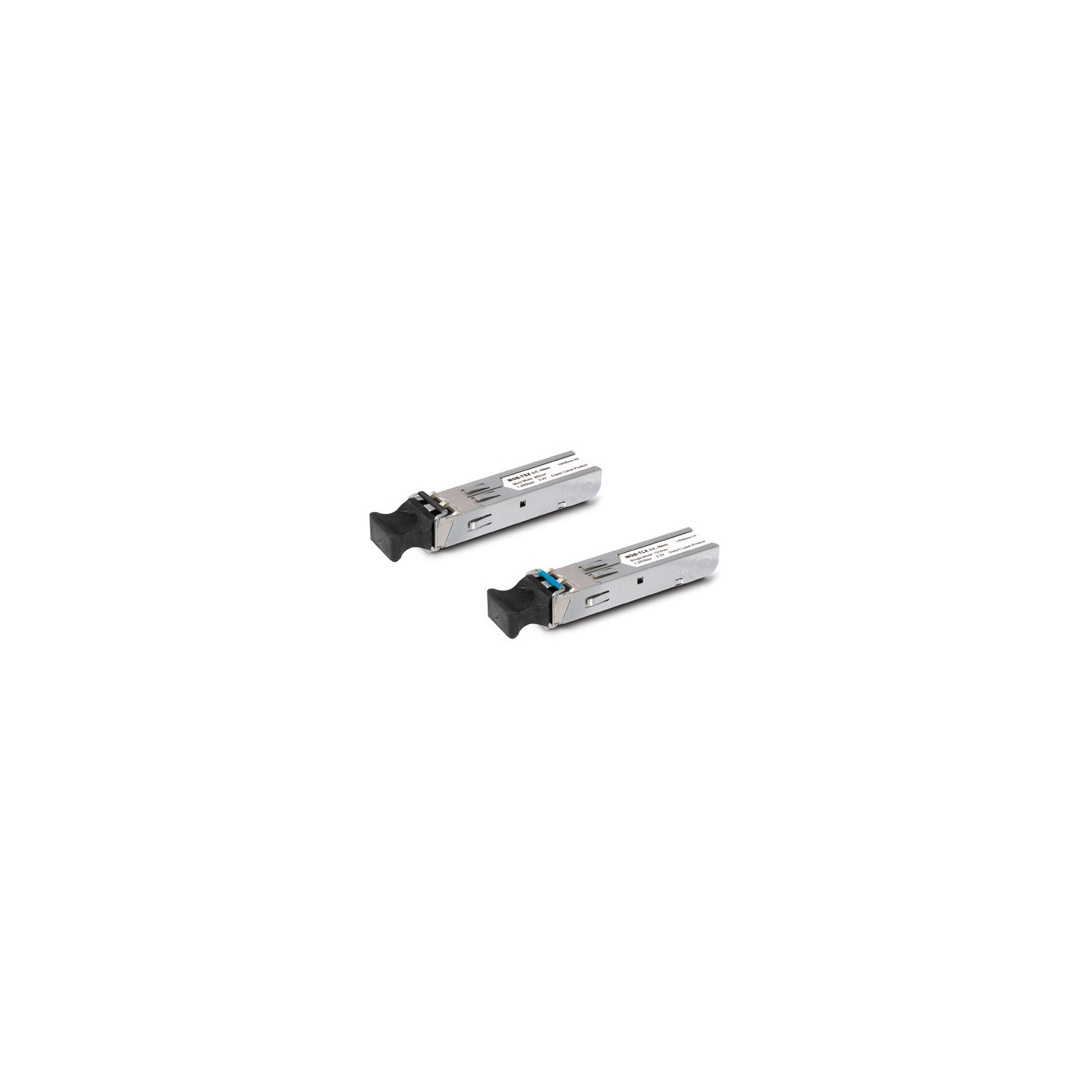

Transceptor SFP 1000BASE-SX/LX
La familia MGB consta de módulos transceptores enchufables de factor de forma pequeño (SFP) que están diseñados específicamente para un enlace de datos dúplex integrado de alto rendimiento a través de fibra óptica monomodo. Estos módulos transceptores cumplen con el acuerdo SFP de múltiples fuentes (MSA) y se pueden conectar en caliente. Estos módulos ofrecen una manera fácil de ser instalados en puertos compatibles con SFP MSA en cualquier momento sin la interrupción de la operación del equipo host.
La familia MGB de módulos SFP Mini-GBIC Gigabit Ethernet se puede instalar en productos PLANET Switch con interfaz SFP mini-GBIC. La distancia de despliegue se puede extender de 100 metros (TP) a 550 metros (multimodo, LC) y hasta 120 kilómetros (monomodo, LC).
Para satisfacer la creciente demanda de la solución de fibra Ethernet industrial, Planet lanza los transceptores MGB-T de la serie 1000BASE-SX/LX/BX que pueden funcionar de manera confiable en entornos eléctricamente duros, climáticamente exigentes y de amplio rango de temperatura (-40 °C a 85 °C). Los transceptores 1000BASE-SX/LX/BX de la serie MGB-T proporcionan una conexión 1000BASE-SX/LX/BX fácil y rápida para equipos industriales de temperatura planetaria.
Tipo PHY IEEE 802.3ab 1000BASE-T
Conector Cobre RJ45
Distancia máxima 100m
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-SX
Tipo de fibra Multimodo
Conector Doble LC/UPC
DDM SÍ
Longitud de onda 850nm
Distancia máxima 550m
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-SX
Tipo de fibra Multimodo
Conector Doble LC/UPC
DDM SÍ
Longitud de onda 1310nm
Distancia máxima 2km
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-LX
Tipo de fibra Monomodo
Conector Doble LC/UPC
DDM SÍ
Longitud de onda 1310nm
Distancia máxima 20km
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-LX
Tipo de fibra Monomodo
Conector Doble LC/UPC
DDM SÍ
Longitud de onda 1310nm
Distancia máxima 40km
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-LX
Tipo de fibra Monomodo
Conector Doble LC/UPC
DDM Sí
Longitud de onda 1550nm
Distancia máxima 80km
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-LX
Tipo de fibra Monomodo
Conector Doble LC/UPC
DDM Sí
Longitud de onda 1550nm
Distancia máxima 120km
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-SX
Tipo de fibra Multimodo
Conector Doble LC/UPC
DDM SÍ
Longitud de onda 850nm
Distancia máxima 550m
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3ab 1000BASE-T
Tipo de fibra N/A
Conector Cobre RJ45
DDM N/A
Longitud de onda N/A
Distancia máxima 100m
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3z 1000BASE-SX
Tipo de fibra Multimodo
Conector Doble LC/UPC
DDM Sí
Longitud de onda 1310nm
Distancia máxima 2km
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3z 1000BASE-LX
Tipo de fibra Monomodo
Conector Doble LC/UPC
DDM SÍ
Longitud de onda 1310nm
Distancia máxima 20km
Temperatura de funcionamiento -40 ~ 75 grados C
Tipo PHY IEEE 802.3z 1000BASE-LX
Tipo de fibra Monomodo
Conector Doble LC/UPC
DDM SÍ
Longitud de onda 1310nm
Distancia máxima 40km
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3z 1000BASE-LX
Tipo de fibra Monomodo
Conector Doble LC/UPC
DDM Sí
Longitud de onda 1550nm
Distancia máxima 80km
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3z 1000BASE-BX
Tipo de fibra Monomodo
Conector Simplex LC/UPC
DDM Sí
Longitud de onda MGB-LA10: TX1310nm, RX1550nm
MGB-LB10: TX1550nm, RX1310nm
Distancia máxima 10km
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-BX
Tipo de fibra Monomodo
Conector Simplex LC/UPC
DDM Sí
Longitud de onda MGB-LA20: TX1310nm, RX1550nm
MGB-LB20: TX1550nm, RX1310nm
Distancia máxima 20km
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-BX
Tipo de fibra Monomodo
Conector Simplex LC/UPC
DDM Sí
Longitud de onda MGB-LA40: TX1310nm, RX1550nm
MGB-LB40: TX1550nm, RX1310nm
Distancia máxima 40km
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-BX
Tipo de fibra Monomodo
Conector Simplex LC/UPC
DDM Sí
Longitud de onda MGB-LA80: TX1490nm, RX1550nm
MGB-LB80: TX1550nm, RX1490nm
Distancia máxima 80km
Temperatura de funcionamiento 0 ~ 60 grados C
Tipo PHY IEEE 802.3z 1000BASE-BX
Tipo de fibra Multimodo
Conector Simplex LC/UPC
DDM Sí
Longitud de onda MGB-TSA: TX1310nm, RX1550nm
MGB-TSB: TX1550nm, RX1310nm
Distancia máxima 2km
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3z 1000BASE-BX
Tipo de fibra Monomodo
Conector Simplex LC/UPC
DDM SÍ
Longitud de onda MGB-TLA10: TX1310nm, RX1550nm
MGB-TLB10: TX1550nm, RX1310nm
Distancia máxima 10km
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3z 1000BASE-BX
Tipo de fibra Monomodo
Conector Simplex LC/UPC
DDM SÍ
Longitud de onda MGB-TLA20: TX1310nm, RX1550nm
MGB-TLB20: TX1550nm, RX1310nm
Distancia máxima 20km
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3z 1000BASE-BX
Tipo de fibra Monomodo
Conector Simplex LC/UPC
DDM SÍ
Longitud de onda MGB-TLA40: TX1310nm, RX1550nm
MGB-TLB40: TX1550nm, RX1310nm
Distancia máxima 40km
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3z 1000BASE-BX
Tipo de fibra Monomodo
Conector Simplex LC/UPC
DDM SÍ
Longitud de onda MGB-TLA80: TX1490nm, RX1550nm
MGB-TLB80: TX1550nm, RX1490nm
Distancia máxima 80km
Temperatura de funcionamiento -40 ~ 85 grados C
Tipo PHY IEEE 802.3z 1000BASE-EZX
Tipo de fibra Monomodo
Conector Simplex LC/UPC
DDM Sí
Longitud de onda MGB-TLA120: TX1490nm, RX1550nm
MGB-TLB120: TX1550nm, RX1490nm
Distancia máxima 120km
Temperatura de funcionamiento -40 ~ 85 grados C
Transceptor GPON OLT SFP (Clase C+, potencia óptica: 3dBm~7dBm, descarga 2.5G/carga 1.25G, TX: 1490nm, RX: 1310nm) -- 20km
Transceptor GPON OLT SFP (Clase C ++, potencia óptica: 4.5dBm ~ 10dBm, descarga 2.5G / carga 1.25G, TX: 1490 nm, RX: 1310 nm) -- 20 km
