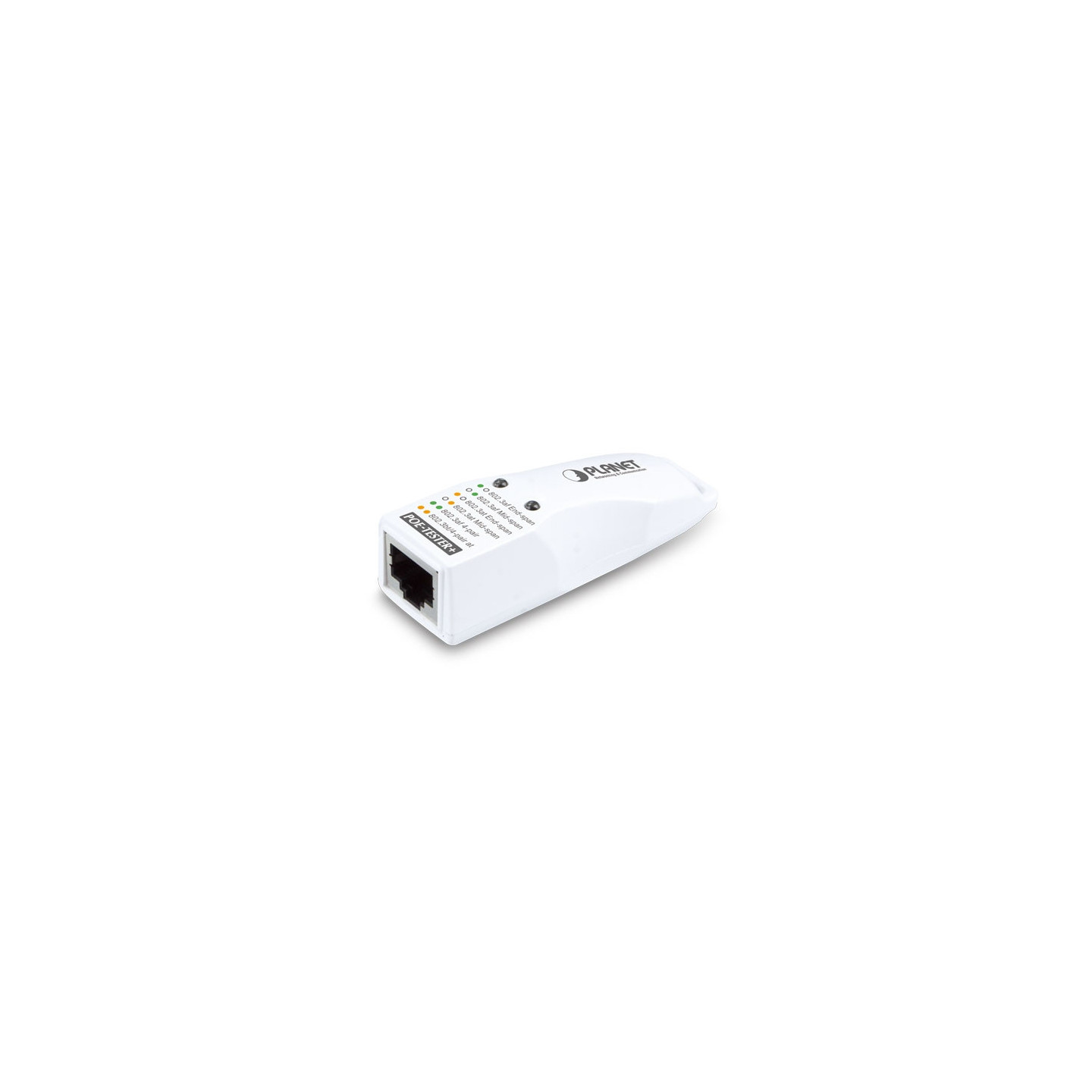

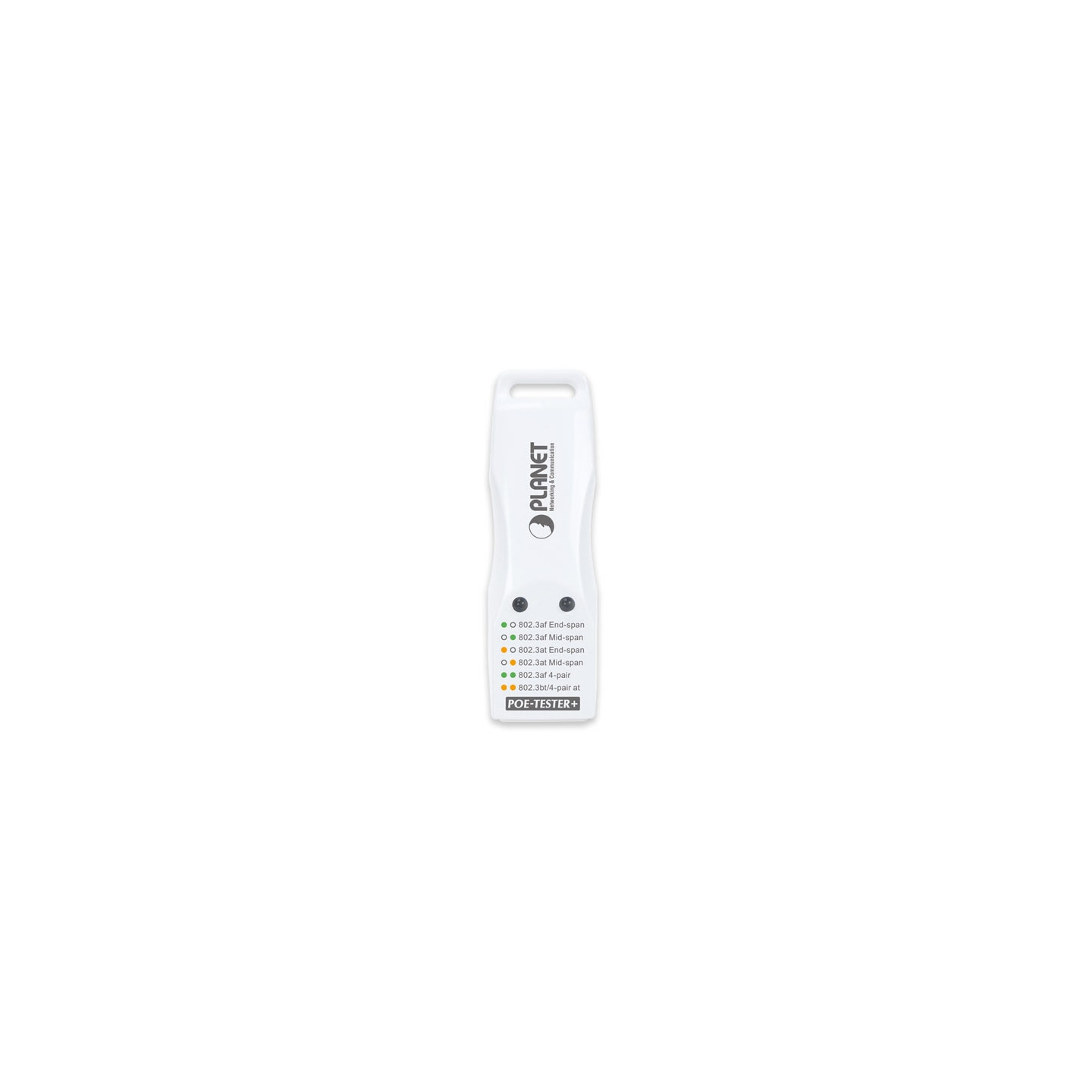

PLANET POE-TESTER+
Comprobador de alimentación a través de Ethernet IEEE 802.3af/at/bt
Prueba rápida y sencilla en la toma de corriente RJ45 para la existencia de alimentación a través de Ethernet en un segundo
PLANET POE-TESTER+ es un adaptador de diagnóstico PoE de nueva generación y fácil de usar para instaladores de red, integradores de sistemas, MIS de la empresa e incluso usuarios domésticos para identificar rápidamente la existencia de alimentación a través de Ethernet en la red de aplicaciones. Está diseñado para detectar si el voltaje PoE IEEE 802.3af/at/bt pasa por el cable UTP e identificar el tipo de PSE (equipo de fuente de alimentación) para la resolución de problemas.
Detalle de productos
Especificaciones de hardware

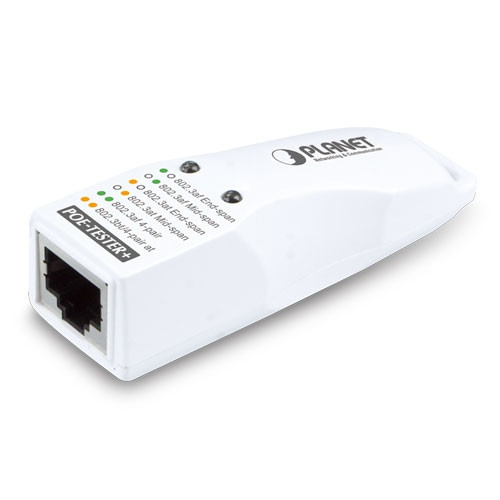

Interfaz 1 x Conector RJ45 TP
■ Entrada de alimentación PoE (PD)

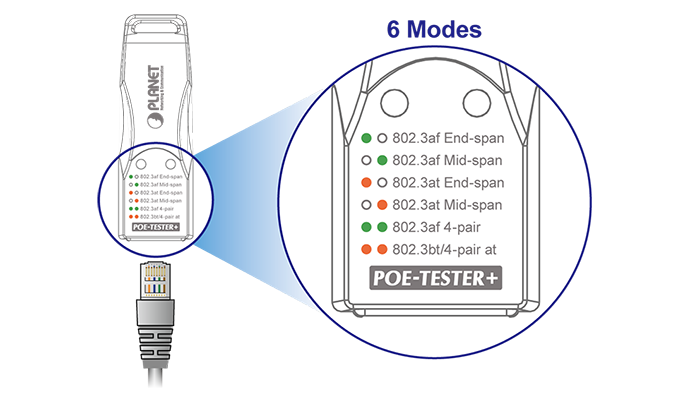

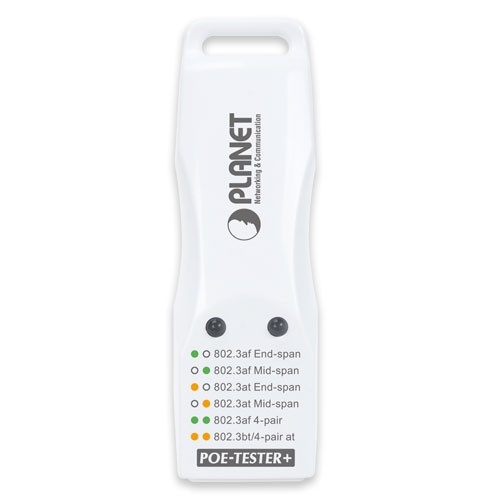

Indicadores LED
■ Ámbar izquierdo
- 802.3at PoE+ End-span / Pines 1, 2, 3 y 6
- El estándar PoE se detecta como 802.3at PoE+ y el voltaje se detecta en el par 1,2,3,6
■ Verde
izquierdo - 802.3af PoE End-span / Pines 1, 2, 3 y 6
- El estándar PoE se detecta como 802.3af PoE y el voltaje se detecta en el par 1,2,3,6
■ Ámbar derecho
- 802.3at PoE+ Mid-span / Pines 4, 5, 7 y 8
- El estándar PoE se detecta como 802.3at PoE+ y el voltaje se detecta en el par 4,5,7,8
■ Verde
derecho - 802.3af PoE Mid-span / Pines 4, 5, 7 y 8
- El estándar PoE se detecta como PoE 802.3af y el voltaje se detecta en el par 4,5,7,8
■ Ambos ámbar
: PoE++ 802.3bt de 4 pares o PoE+
802.3at de 4 pares - El estándar PoE se detecta como IEEE 802.3bt, PoE++ o PoH y el voltaje se detecta en todos los
pares:
■ Ambos Verde
- PoE 802.3af de 4 pares o PoE
de modo de fuerza no estándar - El estándar PoE se detecta como IEEE 802.3af PoE o PoE no estándar y el voltaje se detecta en todos los pares
Entrada de energía Cumple con IEEE 802.3af PoE con voltaje de CC dentro de 37 ~ 57 V
, IEEE 802.3at PoE+ e IEEE 802.3bt PoE++ cumple con voltaje de CC dentro de 42 ~ 57 V
Dimensiones 23 x 70,1 x 22 mm (ancho x profundo x alto)
Peso 24 g
Entornos
Operativo Temperatura: 0 ~ 50 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -10 ~ 60 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Conformidad con las normas
Cumplimiento de normas IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus
Emisión Cumplimiento CE
