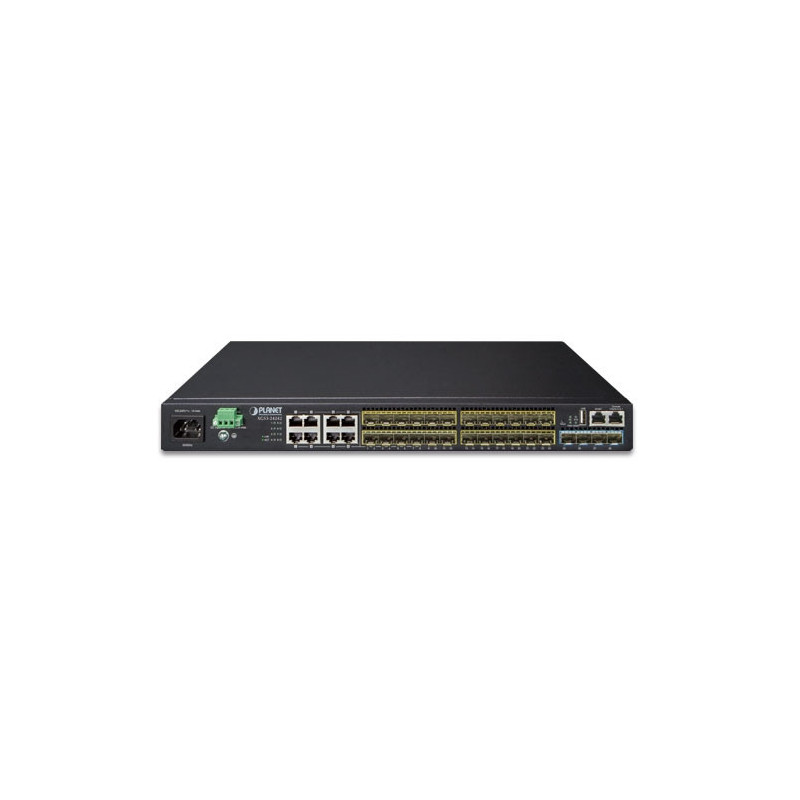

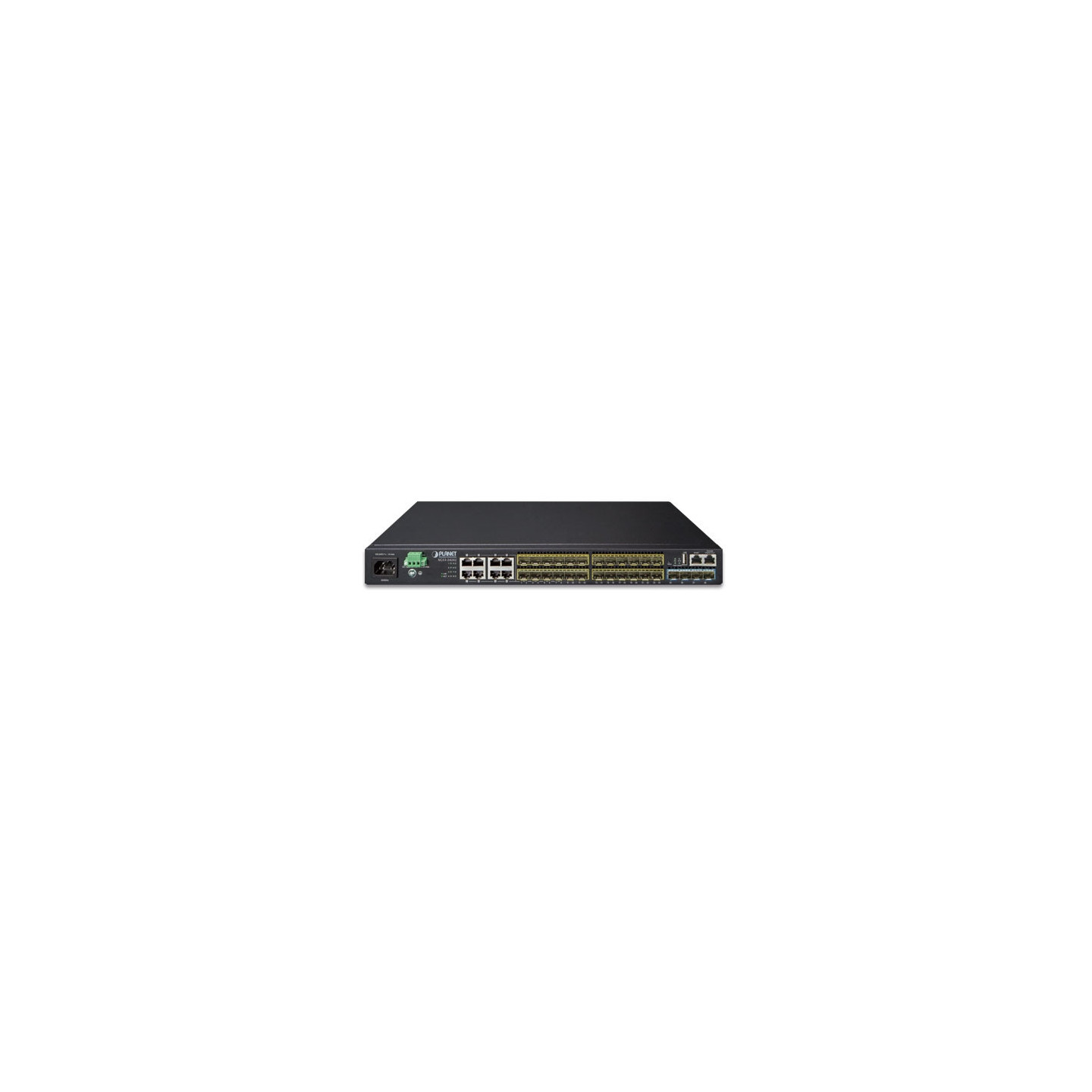

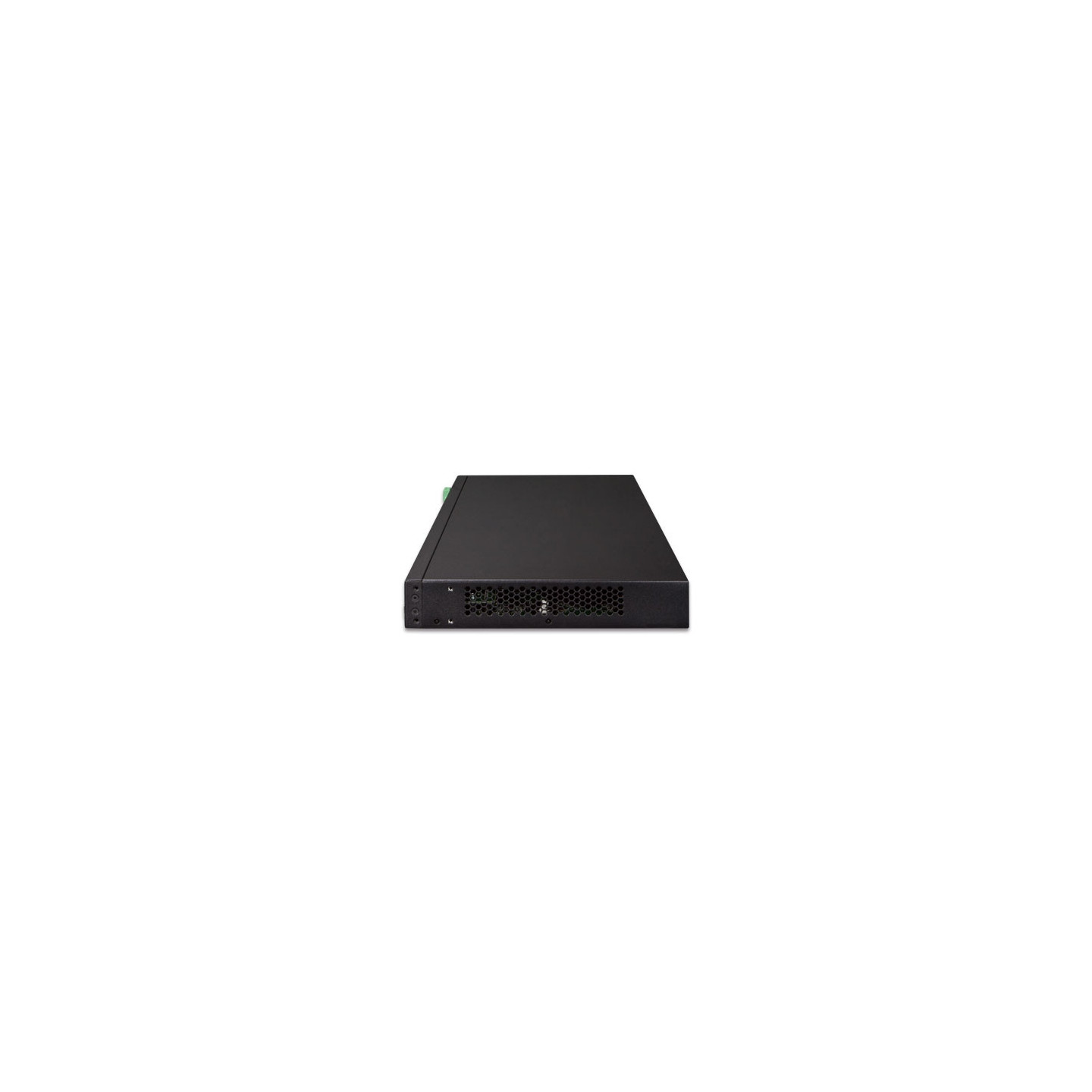

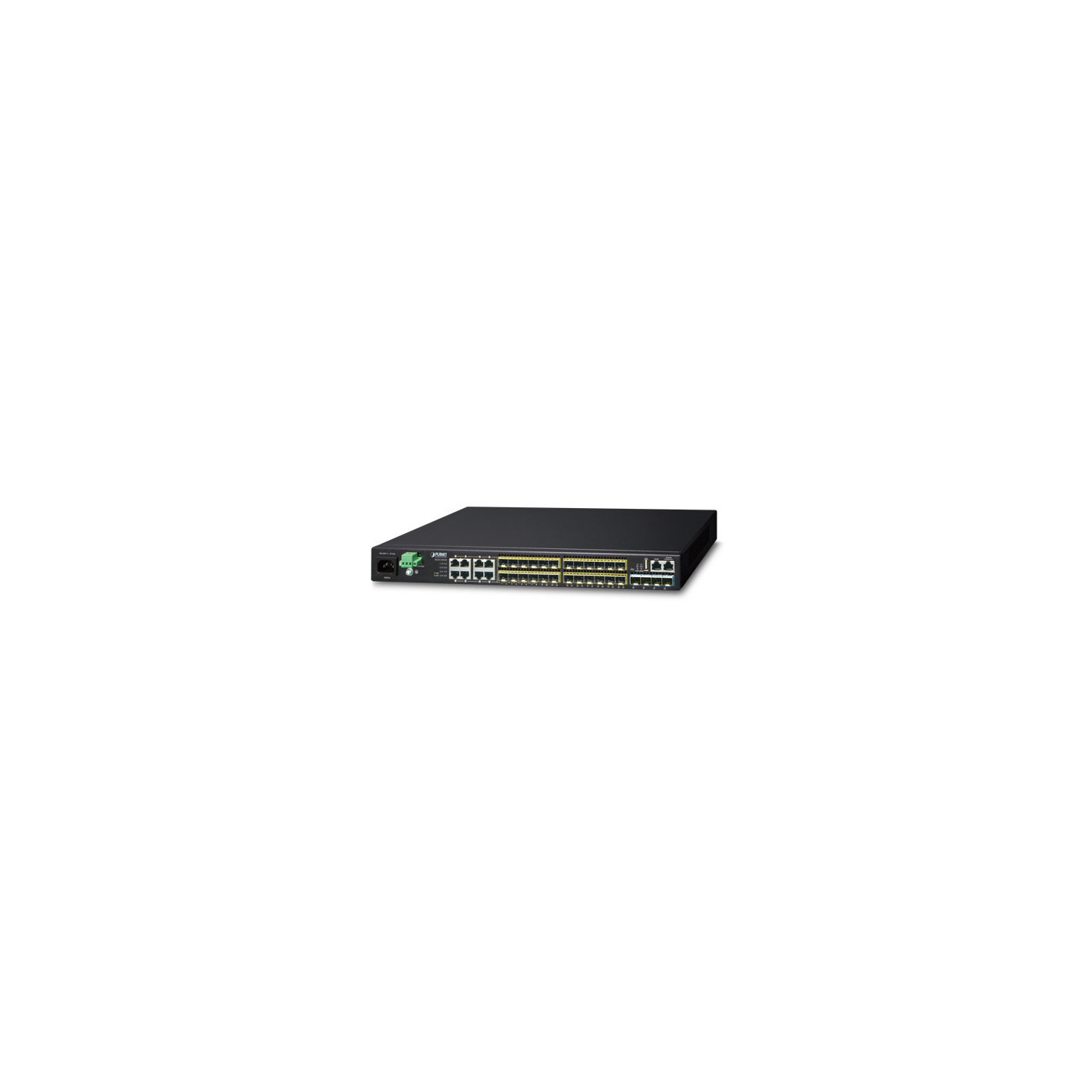

PLANET XGS3-24242
SFP 100/1000X de 24 puertos de capa 3 + TP compartido de 8 puertos + Switch Administrable apilable 10G SFP+ de 4 puertos (100 ~ 240 V CA, 36-75 V CC)
Potente solución de enrutamiento de capa 3 para todas las redes de largo alcance
PLANET XGS3-24242 es un Switch Gigabit Administrable apilable de capa 3 que proporciona rendimiento de alta densidad, enrutamiento estático de capa 3, RIP (protocolo de información de enrutamiento) y OSPF (abrir primero la ruta más corta) con enlace ascendente de 10 Gbps y múltiples interfaces de fibra SFP entregadas en una carcasa robusta y resistente. El administrador puede elegir de manera flexible el transceptor SFP/SFP+ adecuado de acuerdo con la distancia de transmisión o la velocidad de transmisión requerida para extender la red 10G de manera eficiente. Además, con una estructura de conmutación de 128 Gbps, el XGS3-24242 puede manejar cantidades extremadamente grandes de datos en una topología segura que se vincula a servidores troncales o de alta capacidad para ISP y VoIP empresarial, transmisión de video y aplicaciones de multidifusión.
Detalle de productos
Especificaciones de hardware

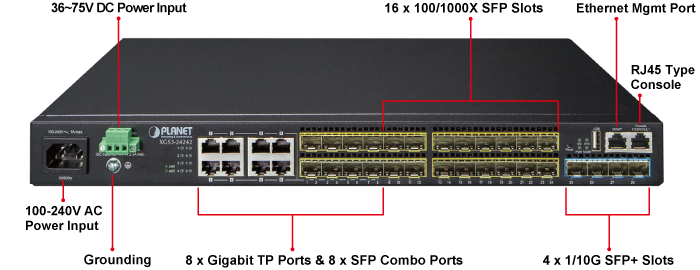

Tragamonedas SFP/mini-GBIC 24 interfaces
SFP 100/1000BASE-X Compatible con el transceptor SFP 100BASE-FX
Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X, compartidos con el puerto-1 al puerto-8
Tragamonedas SFP+ 4 interfaces SFP+ 10GBASE-SR/LR (del puerto 25 al puerto 28)
Compatible con el transceptor SFP 1000BASE-SX/LX/BX
Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 128 Gbps/sin bloqueo
Rendimiento del conmutador 95.23Mpps
Tabla de direcciones Tabla de direcciones MAC de 16K con función de aprendizaje automático
Tabla ARP 4K
Tabla de enrutamiento Entrada de enrutamiento IPv4:13K
Entrada de enrutamiento IPv6: 3.2K
Tabla ACL 3K
Búfer de datos compartidos 1.5MB
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Bastidor Jumbo 10KB
LED Sistema:
PWR/DC/MGMT/SYS
Puertos:
10/100/1000T RJ45 Puerto: LNK/ACT
1/10G Ranura SFP+: LNK/ACT
Dimensiones (ancho x fondo x alto) 440 x 240 x 43,6 mm, 1U de altura
Peso 3173g
Consumo de energía Máx. 51,1 vatios/174 BTU (entrada de CA)
Máx. 47,6 vatios/162 BTU (entrada de CC)
Requisitos de alimentación CA 100 ~ 240 V, 50 / 60 Hz
CC 36 V-75 V, 2,5 A máx.
Funciones de capa 3 de IPv4
Protocolo de enrutamiento IP Protocolo de enrutamiento IP
Ruta
estática RIPv1/v2
OSPFv2
BGPv4
Enrutamiento basado en políticas (PBR)
Enrutamiento LPM (autenticación MD5)
Enrutamiento de capa 3 basado en hardware
Protocolo de enrutamiento de multidifusión IGMP v1/v2/v3
DVMRP
PIM-DM/SM
PIM-SSM
Protocolo de capa 3 VRRP v1/v3
ARP ARP
Proxy
IGMP
MPLS (en inglés) MPLS, VRF, LDP
Funciones de capa 3 de IPv6
Protocolo de enrutamiento IP RIPng
OSPFv3
BGPv4+
IPv6 Enrutamiento
LPM IPv6 Enrutamiento basado en políticas (PBR)
IPv6 VRRPv3
IPv6 URPF
IPv6 RA Enrutamiento
de capa 3 basado en hardware
Protocolo de enrutamiento de multidifusión PIM-SM/DM para IPv6
MLD para IPv6 (v1)
MLDv1/v2
MLD Snooping, de 6 a 4 túneles
IPv6 Any Cast RP Control
de recepción de
multidifusión Detección de fuentes de multidifusión no válidas
Protocolo de capa 3 Túneles
configurados ISATAP
Túnel GRE
Otro ICMPv6,ND,DNSv6
Función de capa 2
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación
del control de flujo Control de ancho de banda en cada puerto
Detección de bucle invertido del puerto
Estado del puerto Muestre el modo dúplex de velocidad, el estado del enlace, el estado del control de flujo y el estado de negociación automática de cada puerto
VLAN VLAN etiquetada 802.1Q, hasta 256 grupos
de VLAN 802.1ad Q-in-Q (apilamiento de VLAN)
GVRP para la administración de
VLAN Perimetral de VLAN privada (PVE) compatible con
VLAN basada en protocolo VLAN
basada en MAC VLAN
de subred IP
Control de ancho de banda TX/RX/Ambos
Agregación de enlaces IEEE 802.3ad LACP/troncal
estática Admite 128 grupos de troncales con 8 puertos por grupo de troncales
QoS 8 colas de prioridad en todos los puertos
del switch Admite políticas
de CoS de prioridad estricta y Round Robin ponderado (WRR) Clasificación del tráfico:
- IEEE 802.1p CoS/ToS
- DSCP IPv4/IPv6
- WRR basado en puertos
Multidifusión IGMP v1/v2/v3 Snooping
Compatibilidad con
el modo Querier MLD v1/v2 Indagación
Registro de VLAN de multidifusión (MVR)
Lista de control de acceso Admite ACL estándar y ampliada ACL
basada en IP/MAC ACL
basada en tiempo Hasta 1K entradas
Seguridad Admite MAC + enlace
de puertos IPv4/IPv6 + MAC + enlace
de puertos IPv4/IPv6 + enlace
de puertos Admite la prevención de escaneo ARP de filtro
MAC
Autenticación Control
de acceso a la red basado en puertos IEEE 802.1x Autenticación AAA: TACACS+ e IPv4/IPv6 a través de RADIUS
Función de gestión

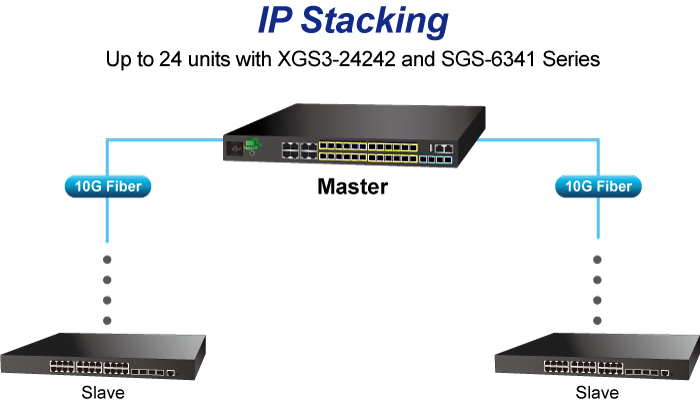

Lista de compatibilidad de clústeres IP (apilamiento) XGS3-24242v3
XGS3-24042v3
SGS-6341-24T4Xv2
SGS-6341-24P4Xv2
SGS-6341-16S8C4XRv2
SGS-6341-48T4X
Lista de compatibilidad de apilamiento de hardware XGS3-24242v3

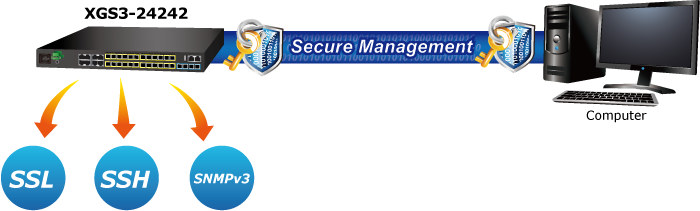

Configuración del sistema Consola, Telnet, SSH, navegador web, SNMP v1, v2c y v3
Administración Admite el direccionamiento
IPv4 e IPv6 Admite la inspección de seguridad de IP del usuario para IPv4/IPv6 SNMP
Admite MIB y TRAP
Admite IPv4/IPv6 FTP/TFTP
Admite IPv4/IPv6 NTP
Admite RMON 1, 2, 3, 9 cuatro grupos
Admite la autenticación RADIUS para el nombre de usuario y la contraseña
de Telnet IPv4/IPv6 Admite IPv4/IPv6 SSH
La configuración correcta para que los usuarios adopten la gestión
de shell del servidor RADIUS Soporta CLI, consola, Telnet
Soporta SNMP v1, v2c y v3
Soporta seguridad IP Función de gestión de red de seguridad: evite aterrizajes ilegales en áreas
no restrictivas Soporta servidor Syslog para IPv4 e IPv6
Soporta TACACS
MIB SNMP RFC 1213 MIB-II
RFC 1215 Grupo
de trabajo de ingeniería de Internet RFC 1271 RMON
RFC 1354 MIB
de reenvío de IP RFC 1493 MIB
de puente RFC 1643 MIB
similar a éter RFC 1907 SNMP v2
RFC 2011 IP/ICMP MIB
RFC 2012 TCP MIB
RFC 2013 UDP MIB
RFC 2096 MIB
de reenvío IP RFC 2233 if MIB
RFC 2452 TCP6 MIB
RFC 2454 UDP6 MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMP6 MIB
RFC 2573 SNMP v3 notificar
RFC 2574 SNMP v3 VACM
, RFC 2674 Extensiones de MIB de puente (IEEE 802.1Q MIB)
Extensiones de MIB de puente RFC 2674 (IEEE 802.1P MIB)
Conformidad con la norma
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3z Gigabit 1000BASE-SX/LX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x control de flujo y contrapresión
Troncal de puerto IEEE 802.3ad con LACP
Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio
IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto
IEEE 802.1X Control
de red IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
FRC 3810 MLD v2 RFC 2328 OSPF v2
RFC 1058 RIP v1
RFC 2453 RIP v2
Medio ambiente
Operativo Temperatura: 0 ~ 50 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
