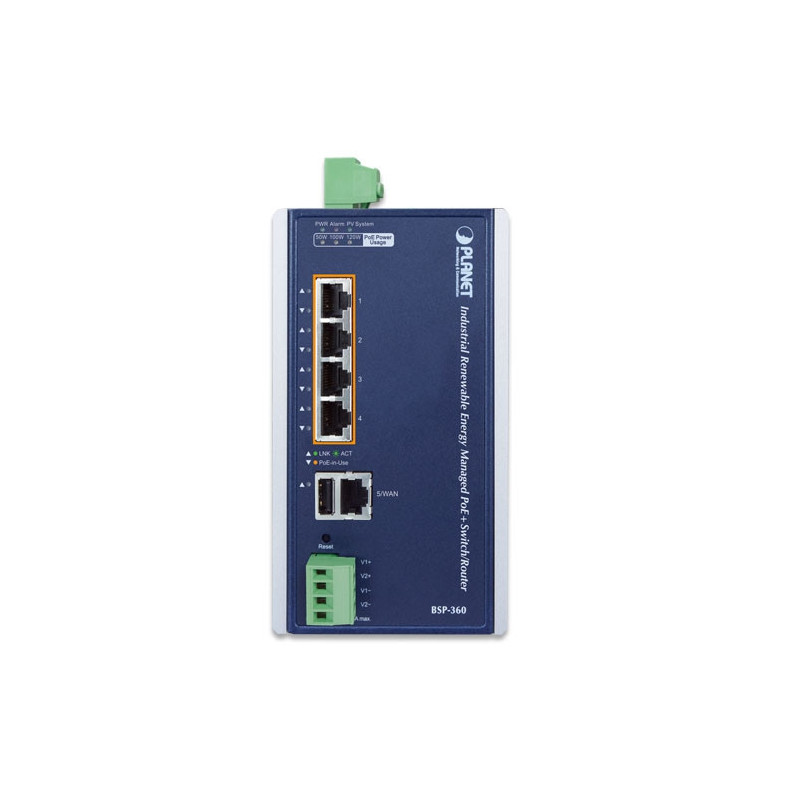

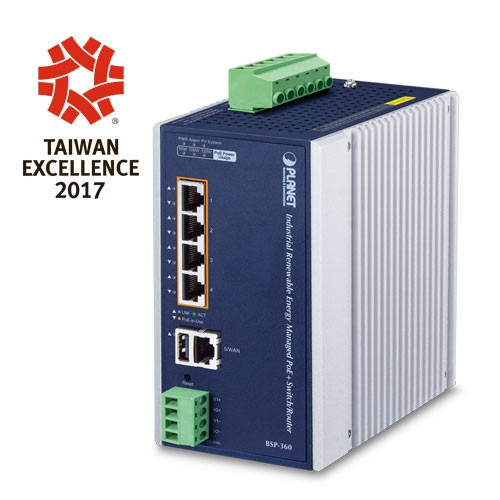

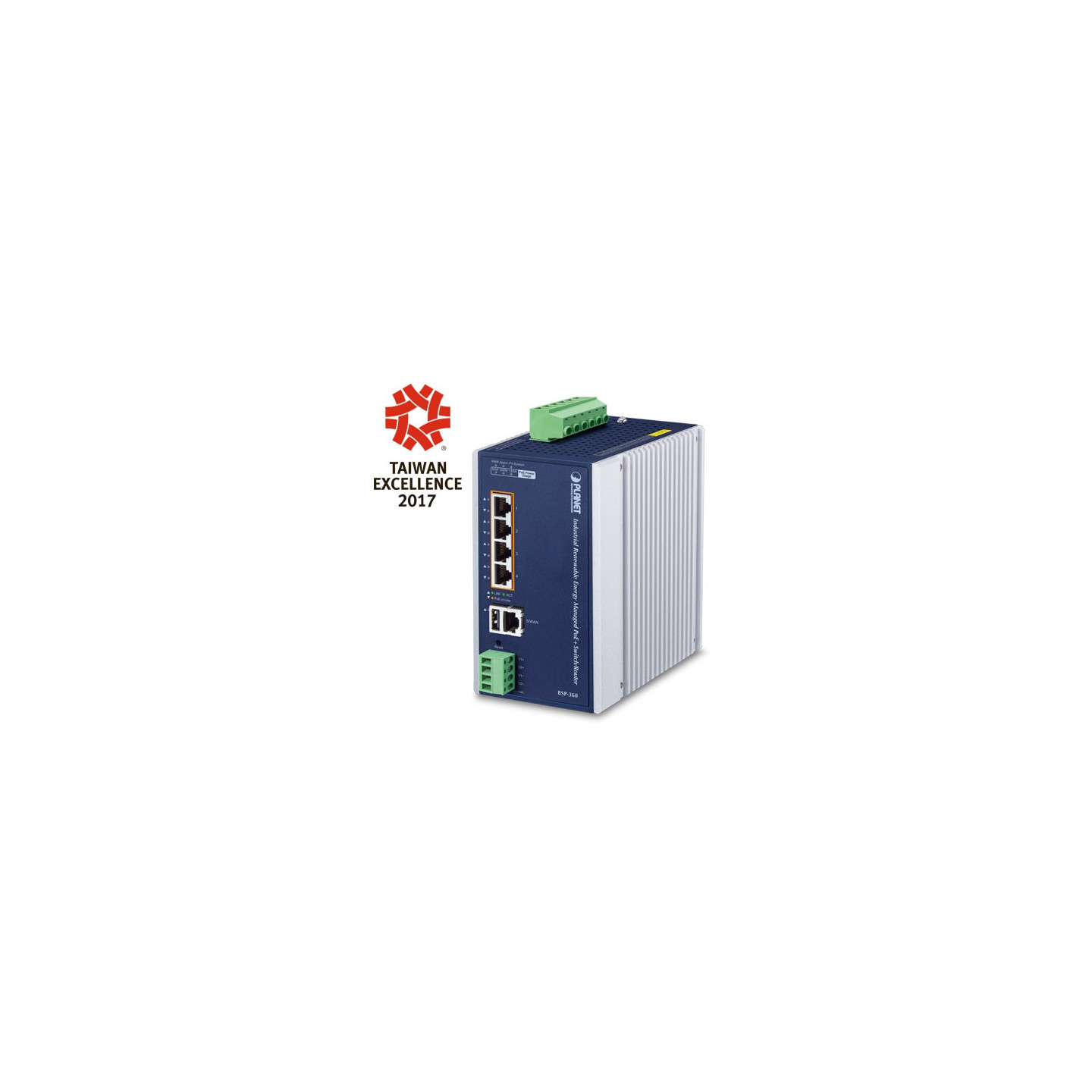

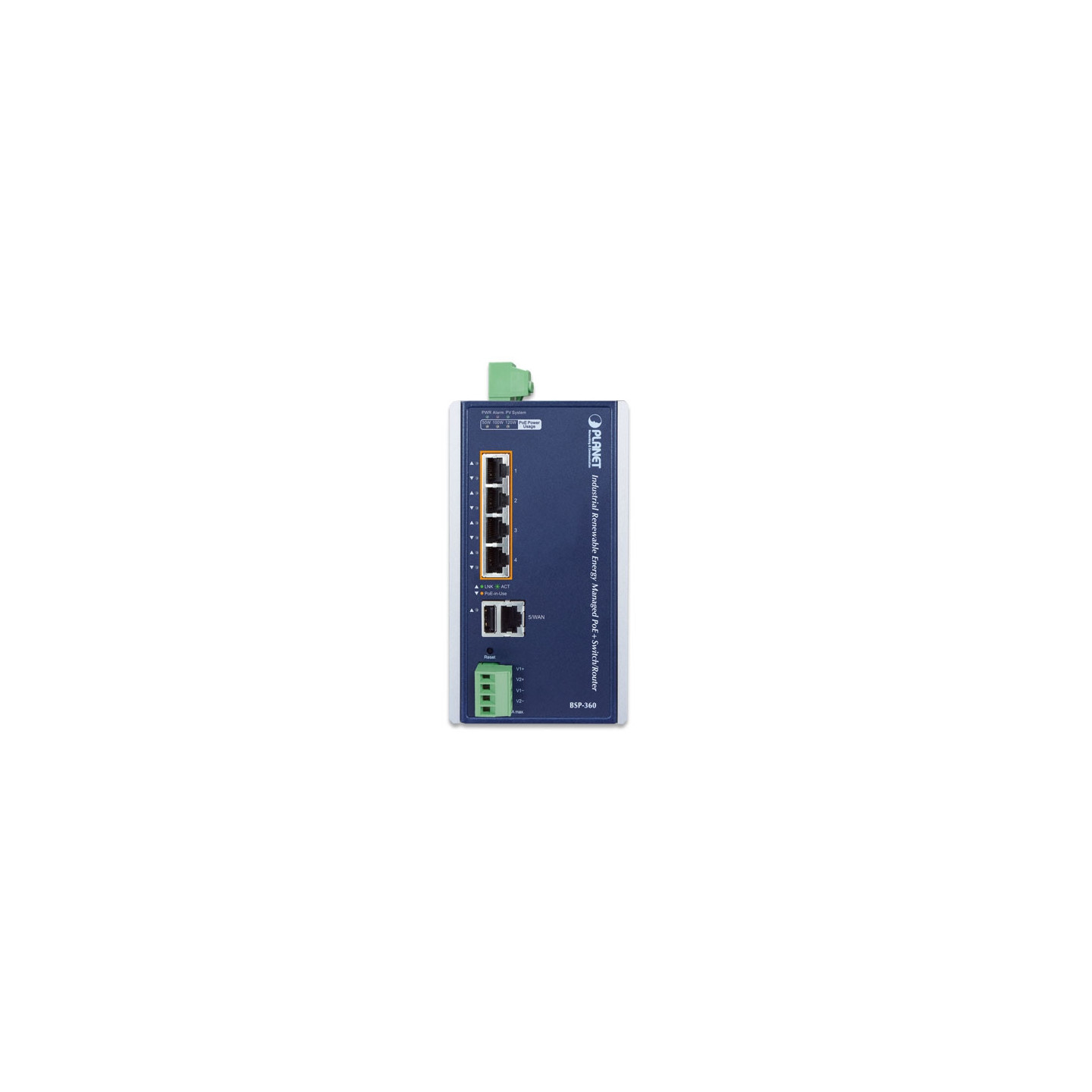

PLANET BSP-360
Switch/router Administrable Gigabit de 5 puertos de energía renovable industrial con PoE+ 802.3at de 4 puertos
Integración líder en la industria de la tecnología PoE y el sistema de energía renovable
El recién lanzado conmutador Ethernet gestionado PoE 802.3at PoE de PLANET, BSP-360, está diseñado para desplegar una red de vigilancia o inalámbrica y supervisar y gestionar de forma remota los dispositivos basados en IP. Sobre la base de su tecnología verde, el BSP-360 puede cargarse con la fuente de energía inagotable y natural, como la energía solar, eólica e hidroeléctrica para conservar la energía y alimentar de manera económica estas cámaras IP remotas y puntos de acceso inalámbricos, especialmente utilizados para aplicaciones expansivas como presas, bosques, desiertos, parques nacionales, áreas de protección natural / animal y carreteras.

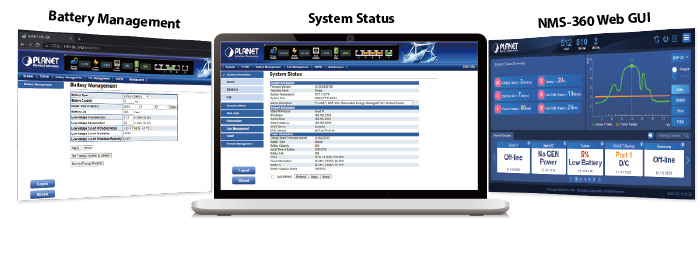

El controlador de gestión de red PLANET NMS-360 puede gestionar de forma centralizada hasta 512 unidades BSP-360 y 2.048 cámaras IP PLANET a través de los protocolos MQTT y ONVIF. (Consulte regularmente el sitio web de PLANET para obtener la lista de compatibilidad más reciente de los dispositivos administrados).
Detalle de productos
Especificaciones de hardware

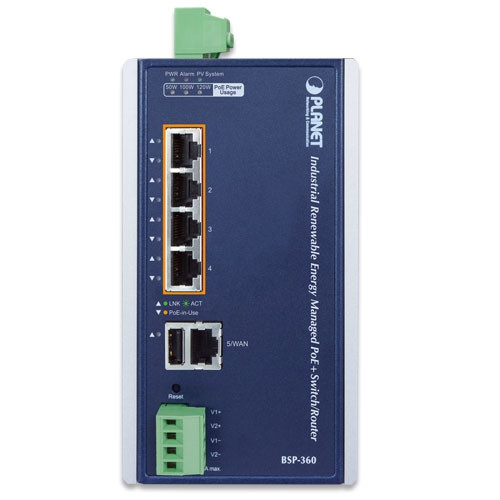

Puertos de cobre LAN: 5 puertos RJ45 MDI/MDI-X automáticos de 10/100/1000 Mbps (del puerto 1 al puerto 5, modo puente)
WAN: 1 puerto RJ45 MDI/MDI-X automático de 10/1000 Mbps (puerto 5, modo de puerta de enlace)
Puerto de inyector PoE 4 puertos con función de inyector PoE 802.3af/802.3at (del puerto 1 al puerto 4)
USB 1 USB Tipo A hembra para configurar la copia de seguridad
Potencia de salida 4 salidas PoE de 51 V CC; máx. 36 vatios por puerto
PoE 2 salidas de CC 24@ 2A máximo (bloque de terminales de cuatro pines)
* El voltaje de la salida de CC se basa en la batería.
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 10 Gbps/sin bloqueo
Cambiar Throughput@64 bytes 5.95Mpps@64 bytes
Tabla de direcciones MAC 8K entradas
Búfer de datos compartidos 512Kbit
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Botón de reinicio < 5 segundos: reinicio del sistema
> 10 segundos: Predeterminado de fábrica
Indicadores LED 3 LEDs para el sistema y la alimentación:
- Verde: Alimentación
- Rojo: Alarma
- Verde: Sistema
PV 4 LEDs para puertos de cobre PoE (puerto 1~puerto 4):
- Verde: LNK/ACT
- Ámbar: PoE en uso
1 LED para puerto de cobre 10/100/1000T (puerto 5):
- Verde: LNK/ACT

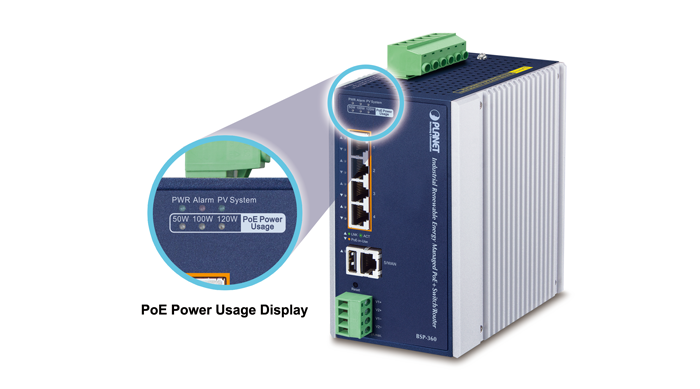

3 LEDs para el uso de energía PoE (W)
- Ámbar: 50, 100 y 120W

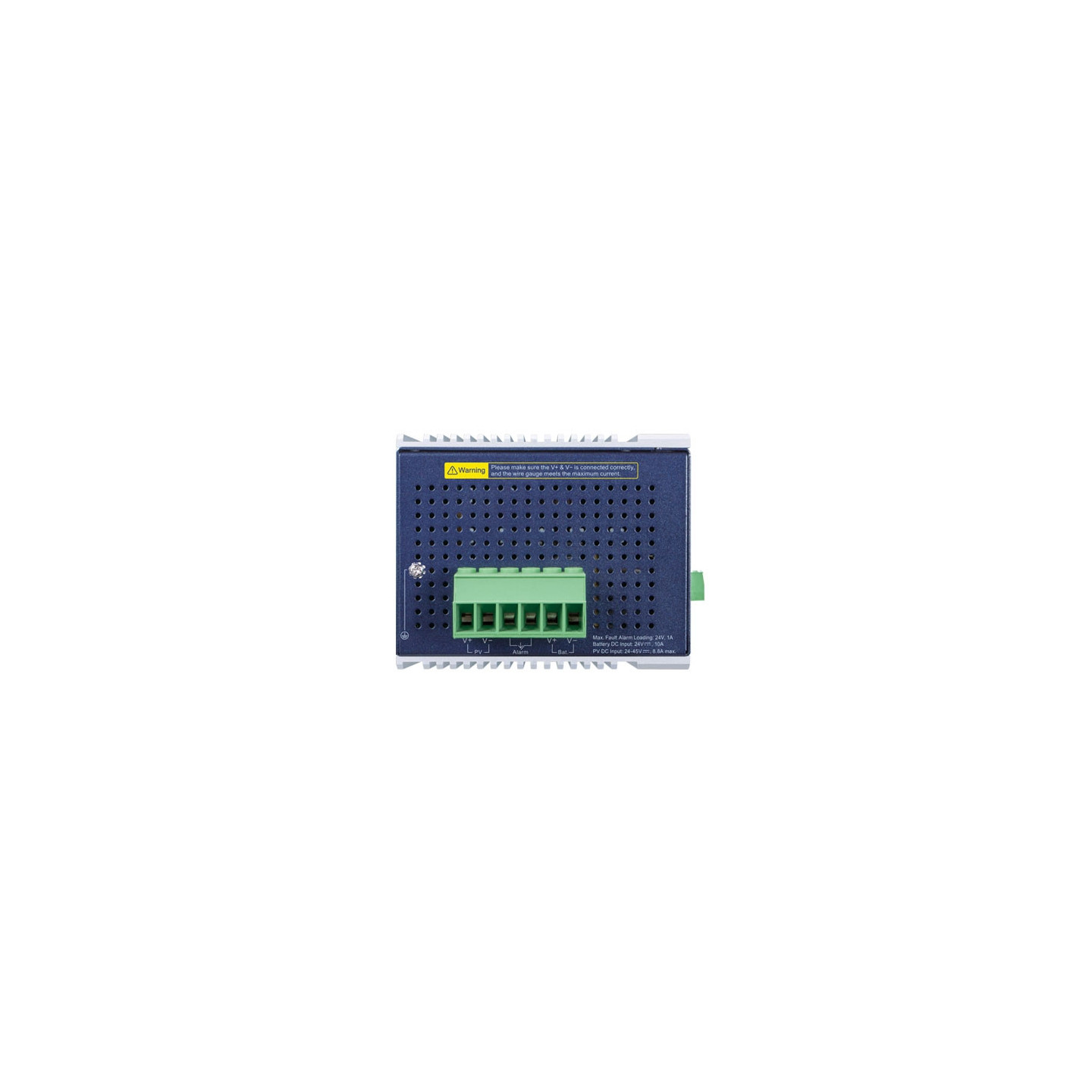

Conector Bloque

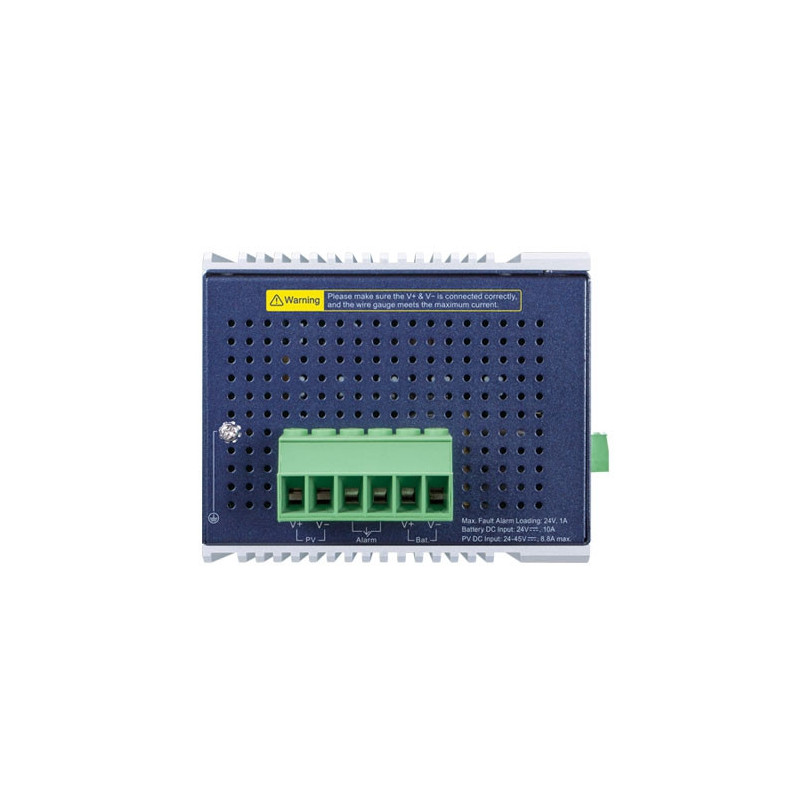

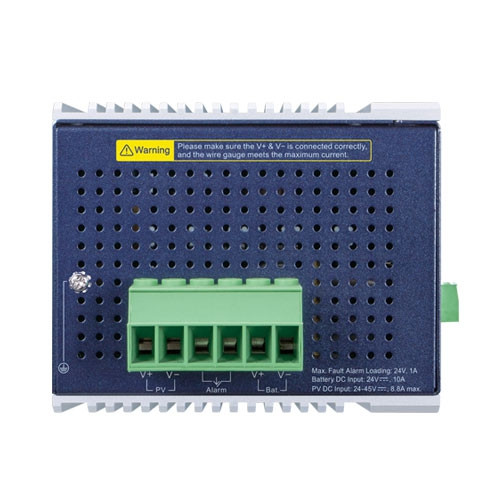

de terminales extraíble de 6 pines Pin 1/2 para panel PV; Pin 3/4 para alarma; Pin 5/6 para batería
Alarma 1 salida digital (DO):
Nivel 0: -24 V ~ 2,1 V (±0,1 V)
Nivel 1: 2,1 V ~ 24 V (±0,1 V)
Colector abierto a 24 V CC, 100 mA máx.

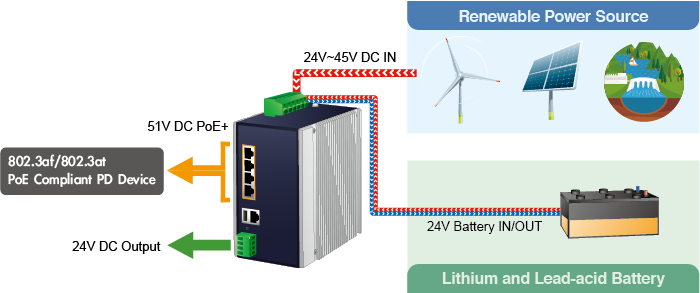

Requisitos de alimentación Entrada PV: 24 ~ 45 V CC
Entrada / salida de la batería: 24 V CC
Consumo de energía / Disipación 5,04 vatios, 17,1 BTU (en espera sin función PoE)
6,96 vatios, 23,7 BTU (carga completa sin función PoE)
135,36 vatios, 461,5 BTU (carga completa con función PoE)
Dimensiones (ancho x fondo x alto) 86,8 x 107,3 x 152 mm
Peso 1251g
Protección contra descargas electrostáticas 6KV CC
Recinto Carcasa de aluminio IP30
Instalación Kit de carril DIN y oído de montaje en pared
Alimentación a través de Ethernet
Estándar PoE IEEE 802.3af/802.3at Alimentación a través de Ethernet PSE
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Por puerto 51 V CC, 275 mA. Máx. 15,4 vatios (IEEE 802.3af) Por puerto:
51 V CC, 535 mA. Máx. 36 vatios (IEEE 802.3at)
Asignación de pines de alimentación 1/2 (+), 3/6 (-)
Presupuesto de energía PoE 120 vatios (consumo de PoE + salida de CC y dependiendo de la entrada de energía)
Número máx. de PD de clase 2 4
Número máx. de PD de clase 3 4
Número máx. de PD de clase 4 4

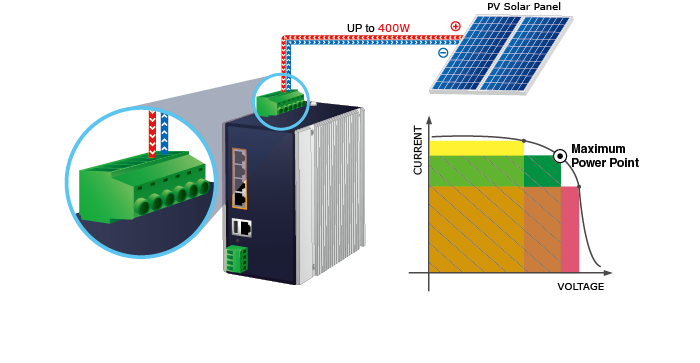

Entrada de energía renovable (PV IN)
Voltaje mín. 24 V (se sugiere > 30 V para cargar completamente la batería)
Voltaje máx. 45V
Corriente máx. < 8.8A
Potencia máx. < 400W
Información de la batería
Tipo Batería de litio (predeterminada)
Batería de plomo-ácido
FCV Batería de litio (predeterminada)
Batería de plomo-ácido fija de 26,6 V
27,2
V (26,0 ~ 30,0 V)
ACV Batería de litio (predeterminada)
fija 28,7 V
Batería
de plomo-ácido 29,2 V (28,0 ~ 32,0 V)
LVD (Desconexión de Baja Tensión) Batería de litio (predeterminada)
21,3 V (19,6 ~ 23,0 V)
Batería
de plomo-ácido 22,2 V (21,0 ~ 23,0 V)
LVR (Reconexión de Baja Tensión) Batería de litio (predeterminada)
24,0 V (23,5 ~ 25,0 V)
Batería
de plomo-ácido 23,5 V (23,5 ~ 27,0 V)
Características del enrutador
Tipo de conexión a Internet Comparte datos y acceso a Internet con los usuarios, admitiendo los siguientes accesos a Internet:
- PPPoE
- IP
dinámica - IP
estática - PPTP
- L2TP
Cortafuegos Firewall NAT con SPI (Stateful Packet Inspection)
Servidor NAT incorporado que admite reenvío de puertos y DMZ
Firewall incorporado con filtrado
de direcciones IP/direcciones MAC/puertos/URL Soporta filtro ICMP-FLOOD, UDP-FLOOD, TCP-SYN-FLOOD, DoS
Protocolo de enrutamiento Enrutamiento estático/dinámico (RIP1 y 2)
Paso a través de VPN PPTP, L2TP, IPSec, IPv6
LAN Servidor DHCP incorporado que admite la distribución
de direcciones IP estáticas Compatible con UPnP, DNS
dinámico Compatible con proxy
IGMP Admite control de ancho de banda basado en IP/MAC 802.1d STP (árbol de expansión)
Administración
Interfaz de gestión Configuración de las funciones
del sistema/gestión Actualización
del firmware web Trampa SNMP para la notificación de alarmas de eventos
Gestión de PoE Límite de energía por consumo y asignación
Modo de administración de PoE

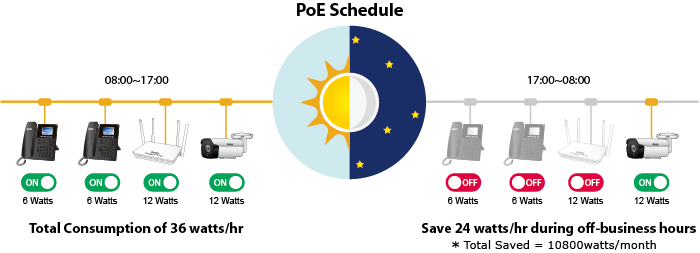

Programación
de energía por puerto Habilitación/deshabilitación
de energía por puerto Prioridad

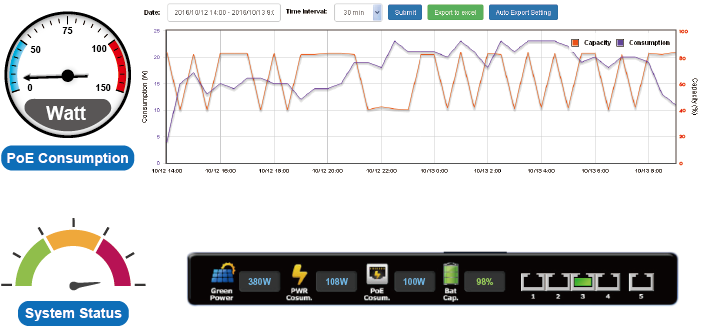

de alimentación Actual, uso y estado
por puerto Consumo

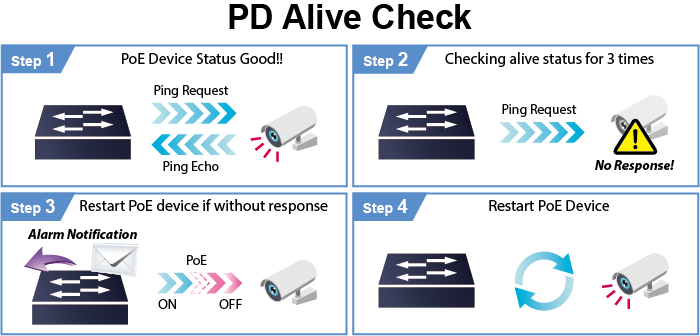

total de energía Comprobación

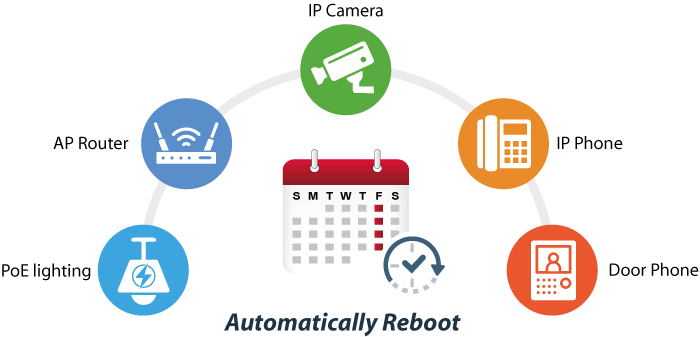

de PD Alive Reciclaje de energía programado

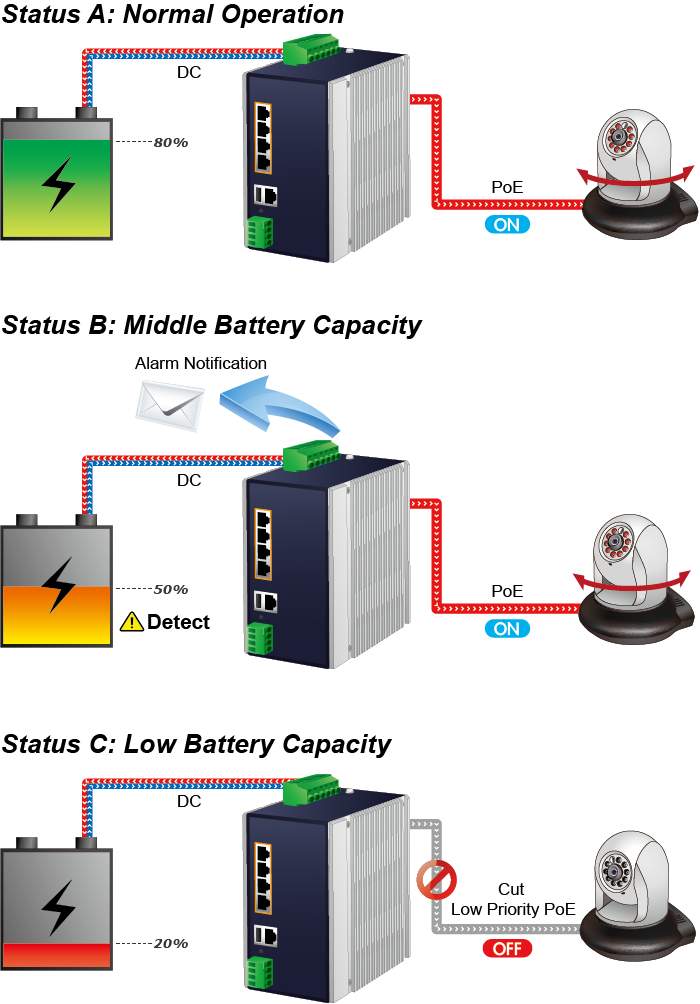

Gestión de la batería Estado actual de
uso de la batería Protección
de corte de bajo voltaje Protección de tiempo de espera completamente cargada
Gestión de cámaras IP PLANET ONVIF Admite la detección
de cámaras IP PLANET ONVIF Un máximo de cuatro cámaras IP PLANET ONVIF pueden ser alimentadas por un conmutador BSP-360.
Admite la función de instantánea de cámara IP en la LAN.
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3x Control de flujo y contrapresión
IEEE 802.1D Protocolo
de árbol de expansión IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet
Plus
RFC 768: UDP
RFC 791: IP
RFC 2068 HTTP
RFC 1157: SNMP v1
RFC 1902: SNMP v2c
RFC 5424: Syslog (en inglés)
Medio ambiente
Operativo Temperatura: -10 ~ 60 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
