PLANET GS-4210-16P4C

Especificaciones de hardware

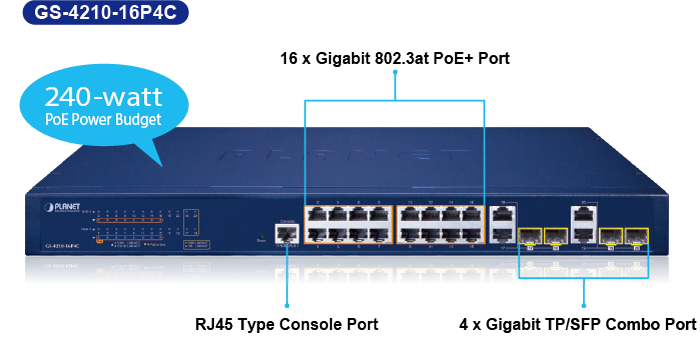

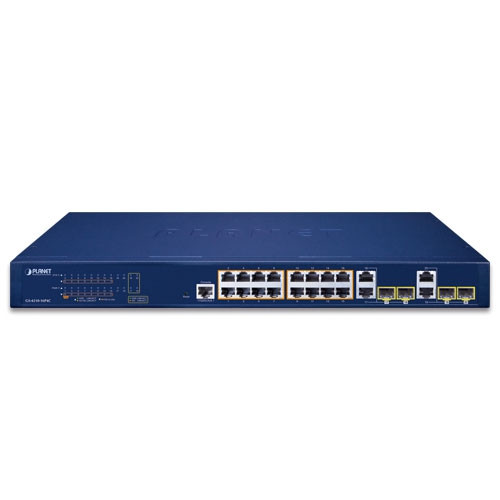

Puertos de cobre 20 puertos RJ45 10/100/1000BASE-T Auto-MDI/MDI-X

Puerto de inyector PoE 16 puertos con función de inyector PoE 802.3at/af con Port-1 a Port-16

Tragamonedas SFP/mini-GBIC 4 interfaces SFP 100/1000BASE-X con puerto 17 a puerto 20

Admite modo dual de 100/1000 Mbps y DDM

Consola 1 puerto serie RS-232 a RJ45 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Abanicar 2 ventiladores

Dimensiones (ancho x fondo x alto) 441,2 x 207,5 x 44 mm, 19 pulgadas, 1U de altura

Peso 2,8 kg

Recinto Metal

Requisitos de alimentación CA 100 ~ 240 V, 50 / 60 Hz, detección automática

Consumo de energía / Disipación 267 vatios (máx.)/911BTU

LED Sistema:

PWR x 1 (verde)

SYS x 1 (verde)

Por puerto PoE (del puerto 1 al puerto 16):

1000 LNK/ACT (verde) y 10/100 LNK/ACT x1 (ámbar)

PoE en uso x 1 (ámbar)

por gigabit Puerto RJ45 (del puerto 17 al puerto 20):

1000 LNK/ACT (verde) y 10/100 LNK/ACT x 1 (ámbar)

Por puerto SFP Gigabit (del puerto 17 al puerto 20):

1000 LNK/ACT (verde) y 100 LNK/ACT x1 (ámbar)

Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 40 Gbps/sin bloqueo

Cambiar Throughput@64Bytes 29.76Mpps

Tabla de direcciones 8K entradas

Búfer de datos compartidos 4,1 megabits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3af/802.3at PoE/PSE

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Por puerto 54 V CC, 300 mA. Máx. 15,4 vatios (IEEE 802.3af)

por puerto: 54 V CC, 600 mA. Máx. 30 vatios (IEEE 802.3at)

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 240 vatios (máx.)

Número de PD 802.3af 15 unidades

Número de PD 802.3at 8 unidades

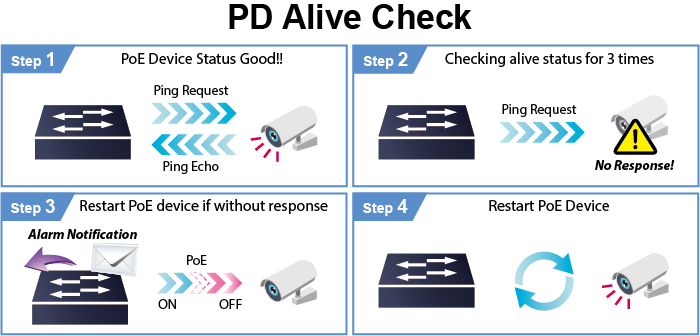

Gestión de PoE Verificación

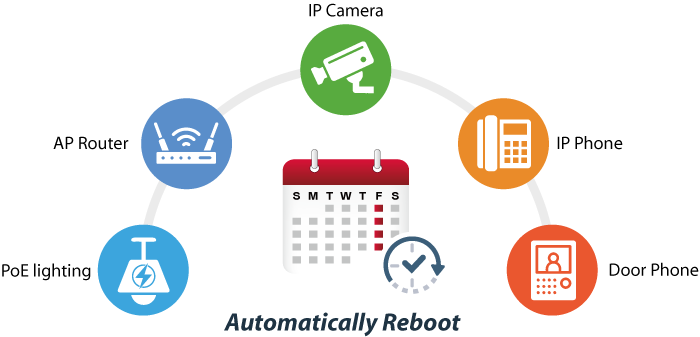

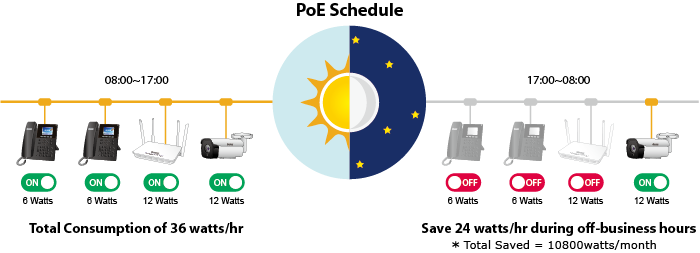

de PD Alive Reciclaje de energía programado Programación de PoE

Monitoreo de

uso de

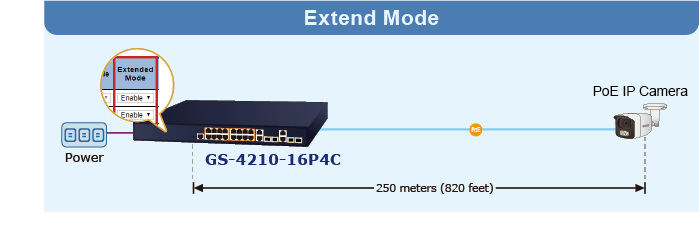

PoE Extensión de PoE

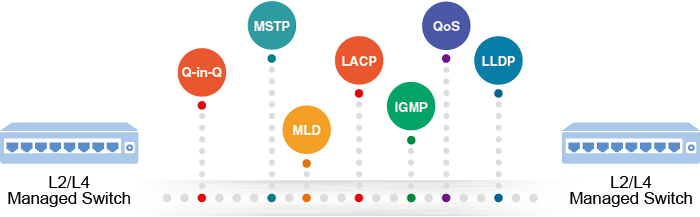

Funciones de capa 2

Duplicación de puertos TX/RX/ambos

monitores de varios a 1

VLAN VLAN

basada en etiquetas 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Tunelización

Q-in-Q 802.1ad VLAN de protocolo de VLAN

de voz VLAN

privada (puerto protegido)

GVRP

Agregación de enlaces IEEE 802.3ad LACP/Troncal estática

Protocolo de árbol de expansión STP, IEEE 802.1D Protocolo

de árbol de expansión RSTP, IEEE 802.1w Protocolo

de árbol de expansión rápida MSTP, IEEE 802.1s Protocolo

de árbol de expansión múltiple STP Protección BPDU, Filtrado BPDU y reenvío BPDU

Indagación IGMP IPv4 IGMP (v2/v3) Indagación

IPv4 IGMP Querier

Hasta 256 grupos de multidifusión

Espionaje MLD IPv6 MLD (v1/v2) Snooping, hasta 256 grupos de multidifusión

QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número

de puerto Prioridad

802.1p Precedencia DSCP/IP de paquetes

IPv4/IPv6 Basado en la clasificación del tráfico, prioridad estricta y WRR

Límite de velocidad de entrada/salida por puerto Control de ancho de banda

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 450 ms

Funciones de seguridad

Lista de control de acceso ACL basada en IP IPv4/IPv6/ACL basada en MAC

Seguridad portuaria IEEE 802.1X – Autenticación

basada en puertos Cliente RADIUS integrado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de gestión

Interfaces de administración básicas Consola RS232 a RJ45 Navegador

web Telnet

SNMP v1, v2c

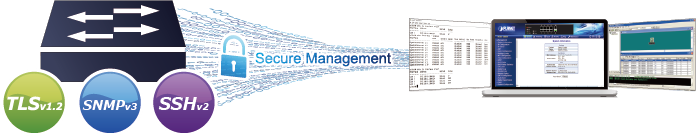

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet, protocolo LLDP SNTP

,

PLANET Smart Discovery Utility PLANET

NMS System/CloudViewer

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB de

puente RFC 2737 MIB de entidad (versión 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB

de grupo de interfaces RFC 3635 MIB

similar a Ethernet RFC 3621 MIB de Ethernet de potencia MIB

LLDP MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Autenticación de puertos IEEE 802.1x Control de red

IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

RFC 768 UDP

RFC 783 TFTP

RFC 793 TCP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP versión 1

RFC 2236 IGMP versión 2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU G.8032 Anillo ERPS

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -20 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
