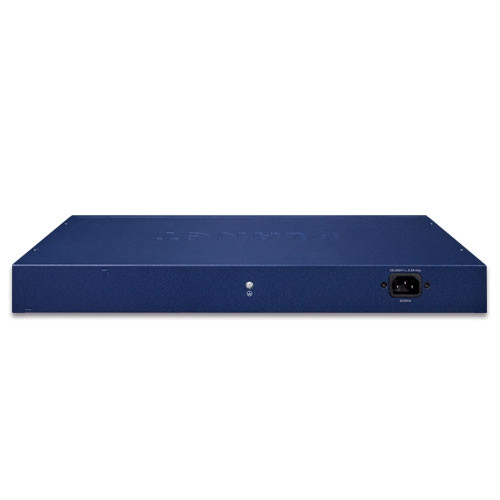

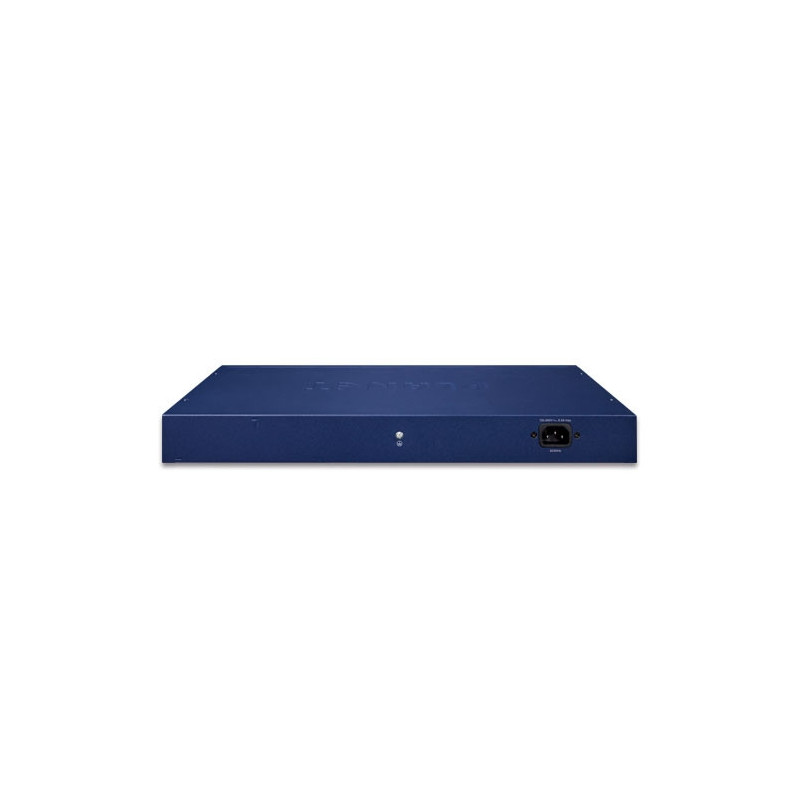

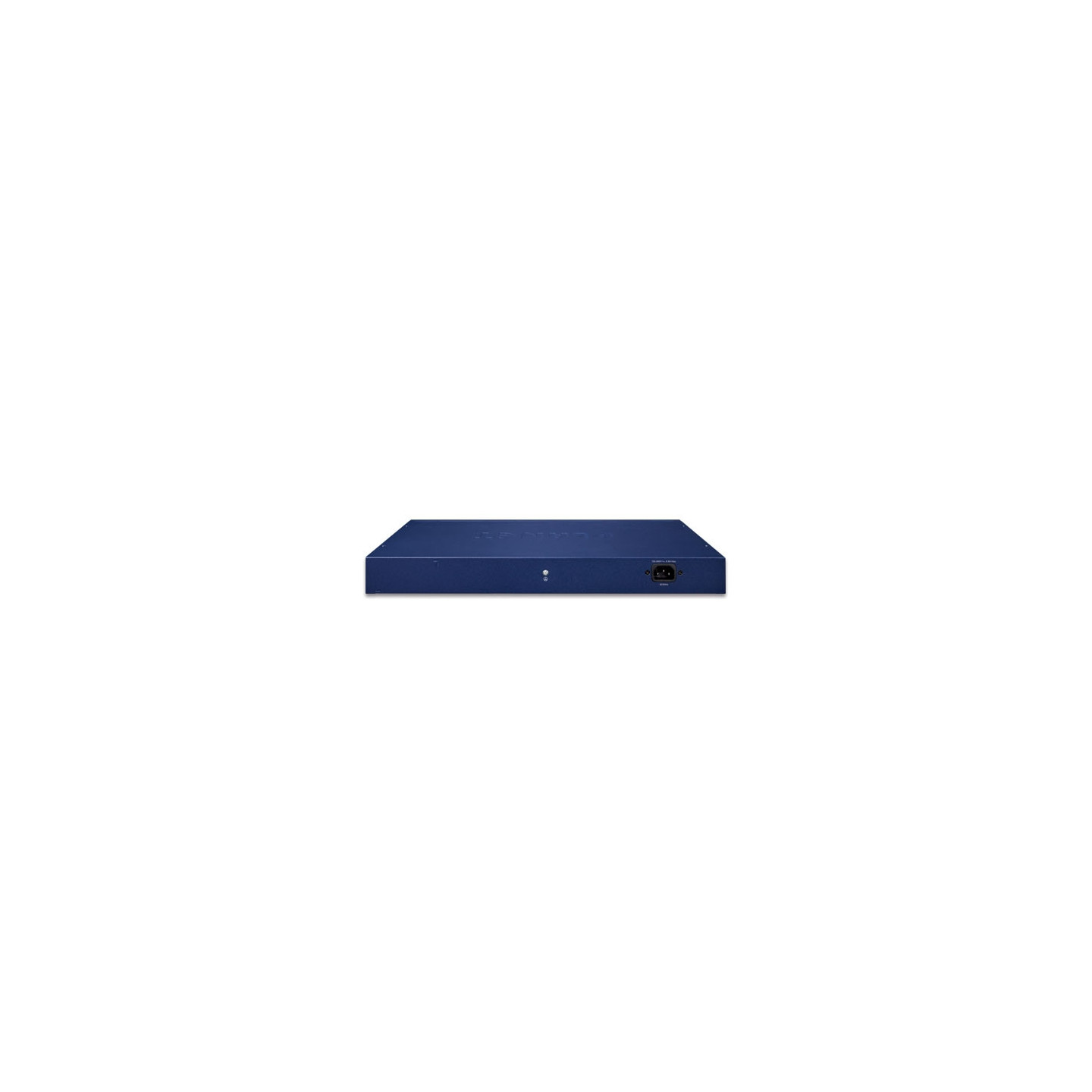

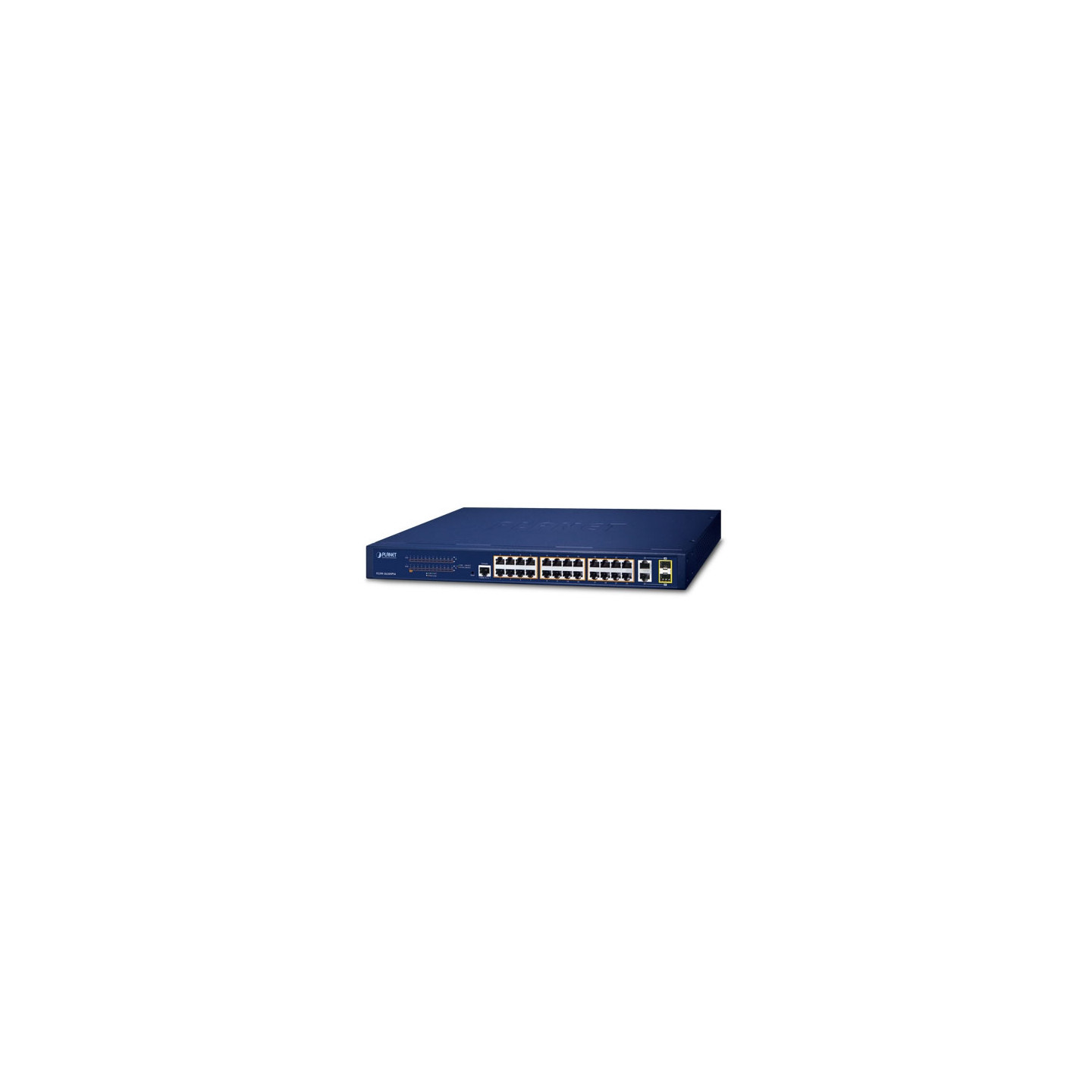

PLANET FGSW-2624HPS4

Especificaciones de hardware

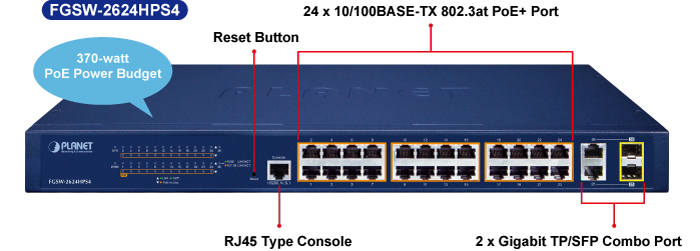

Puertos de cobre 24 puertos RJ45 10/100BASE-TX Auto-MDI/MDI-X

Puerto de inyector PoE 24 puertos de inyector PoE+ 802.3af/802.3at

Puertos Gigabit de cobre 2 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP/mini-GBIC 2 interfaces SFP 1000BASE-X, compartidas con el puerto 25 al puerto 26

Consola 1 puerto serie RS232 a RJ45 (115200, N, 8, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Indicadores LED Sistema:

alimentación (verde)

SYS (verde)

10/100TX Interfaces RJ45 (puerto 1 a puerto 24):

LNK/ACT (verde), PoE-en uso (ámbar)

10/100/1000BASE-T Interfaces RJ45/SFP (puerto 25 a puerto 26):

LNK/ACT 10/100 (naranja), 1000 (verde)

Ventilador térmico 2

Requisitos de alimentación 100 ~ 240 V CA, 50/60 Hz, 6,5 A (máx.)

Consumo/disipación de energía Máx.413 vatios/1409BTU

Dimensiones (ancho x fondo x alto) 441,2 x 207,5 x 44 mm, 1U de altura

Peso 2787g

Recinto Metal

Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 8,8 Gbps/sin bloqueo

Cambiar Throughput@64bytes 6.55Mpps @64bytes

Tabla de direcciones MAC 16K entradas

Búfer de datos compartidos 4 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 16K bytes

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet IEEE 802.3af/PSE

IEEE 802.3at Alimentación a través de Ethernet Plus/PSE

Tipo de fuente de alimentación PoE Tramo medio

Asignación de pines de alimentación 4/5 (+), 7/8 (-)

Salida de alimentación PoE Por puerto 53 DC, 300mA. Máx. 15,4 vatios (IEEE 802.3af)

por puerto: 53 CC, 600 mA. Máx. 30 vatios (IEEE 802.3at)

Presupuesto de energía PoE 370 vatios

Número de PD, 7 vatios 24

Número de PD, 15,4 vatios 24

Número de PD, 30 vatios 12

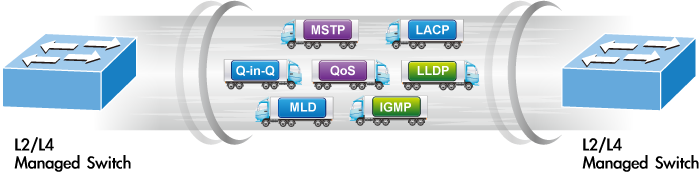

Funciones de capa 2

Duplicación de puertos TX/RX/ambos

monitores de varios a 1

VLAN VLAN basada en puertos, hasta 26 grupos

de VLAN VLAN

etiquetada con IEEE 802.1Q: hasta 256 grupos de VLAN, de un total de 4094 ID

de VLAN Protocolo Compatibilidad con puente de proveedor de VLAN

(VLAN Q-in-Q) (IEEE 802.1ad)

VLAN de voz GVRP

Agregación de enlaces IEEE 802.3ad LACP admite un grupo troncal de 2 puertos; El tronco estático admite un grupo de troncales de 2 puertos

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP)

IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP Filtrado de BPDU, protección BPDU

Indagación IGMP IPv4 IGMP snooping v1/ v2 y v3

Espionaje MLD Indagación MLD IPv6 v1, v2

QoS Límite de velocidad de entrada/salida por puerto Control

de ancho de banda Compatibilidad con Storm Control Broadcast

/Multicast/DLF (Destination Lookup Failure)/ARP/ICMP

Clasificación

de tráfico - IEEE 802.1p Qos/CoS

- TCP/UDP/DSCP/IP precedencia de paquetes

IPv4/IPv6 Prioridad estricta y políticas de CoS de Round Robin ponderado (WRR)

Funciones de seguridad

Lista de control de acceso ACL basada en IP IPv4/IPv6 ACL

basada en MAC

Seguridad MAC Enlace de dirección Port-MAC-IP Configuración

de puerto

Port-MAC-IP Configuración

de entrada Port-MAC-IP Enlace

de dirección MAC MAC estático

Funciones de gestión

Configuración del sistema Consola e interfaz

de línea de comandos Telnet Navegador

web SNMP v1, v2c

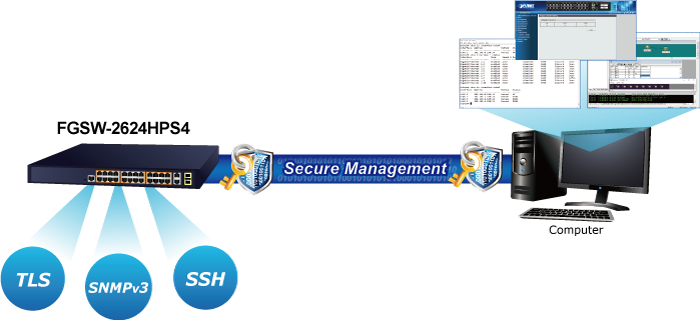

Interfaces de gestión seguras SNMP v3, SSH, SSL

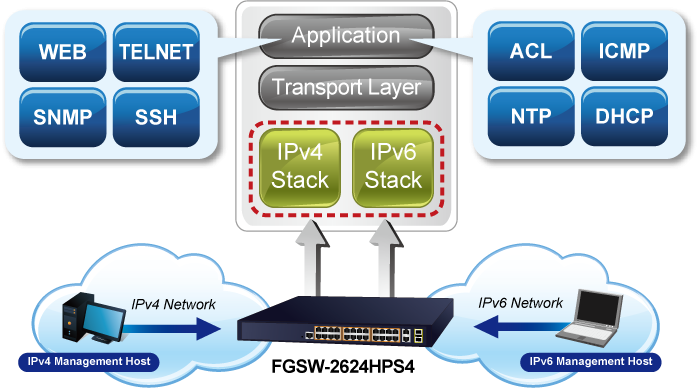

Gestión del sistema Gestión de pila dual IPv4 e IPv6 BOOTP y DHCP para la asignación de direcciones IP Mantenimiento

del sistema - Actualización de firmware a través de HTTP

- Carga/descarga de configuración a través de la interfaz

web - Botón de reinicio basado en hardware para restablecer el sistema a los valores predeterminados

de fábrica Protocolo

de tiempo de red SNTP Protocolo de detección de capa de enlace (LLDP)

Utilidad de detección inteligente PLANET

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas EEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión IEEE 802.1w Protocolo

de árbol de expansión rápida IEEE 802.1s Protocolo

de árbol de expansión múltiple IEEE 802.1p Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q

LLDP

IEEE 802.1ab IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

RFC 2068 HTTP

RFC 1112 IGMP versión 1

RFC 2236 IGMP versión 2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 10 ~ 90% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 90% (sin condensación)
