SFP 100/1000X de 6 puertos + SFP 1G/2.5G de 2 puertos + Switch Ethernet Metro Administrable 10/100/1000T de 2 puertos

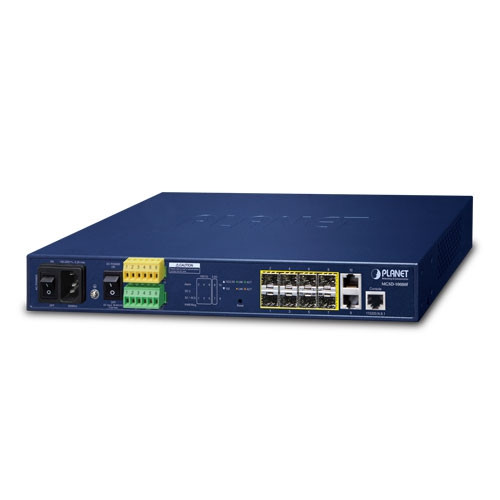

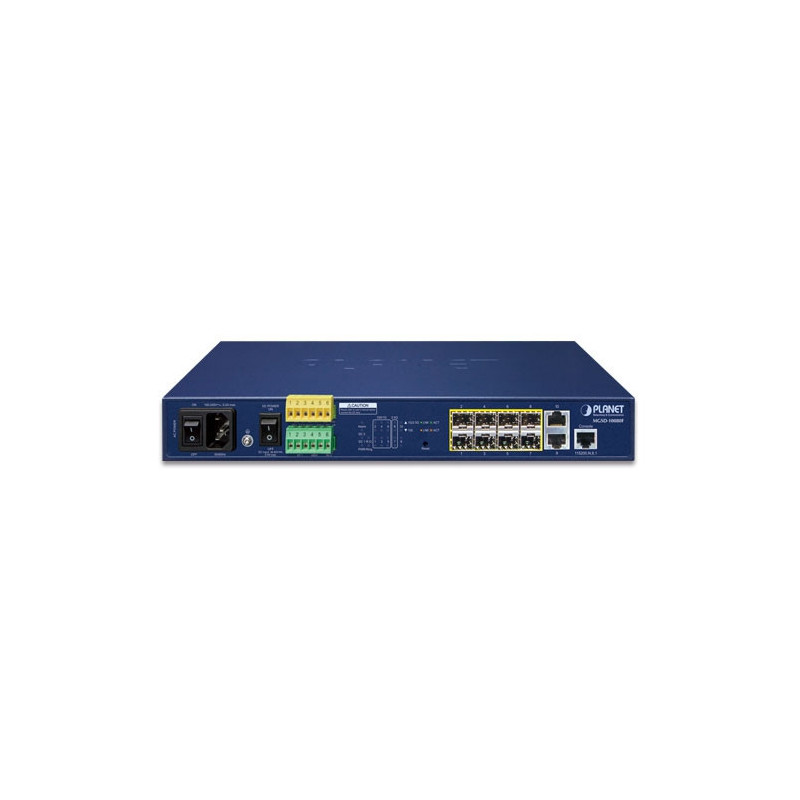

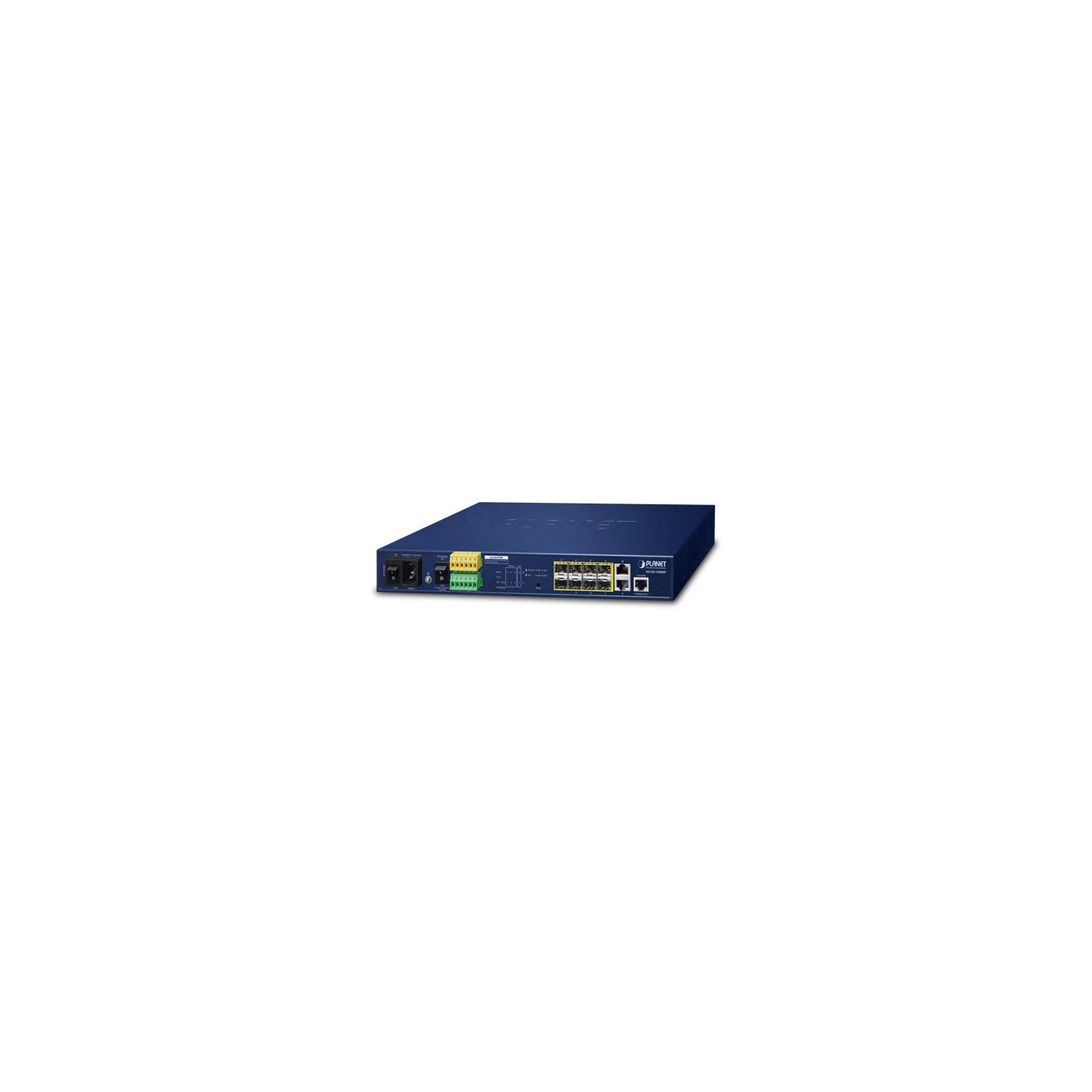

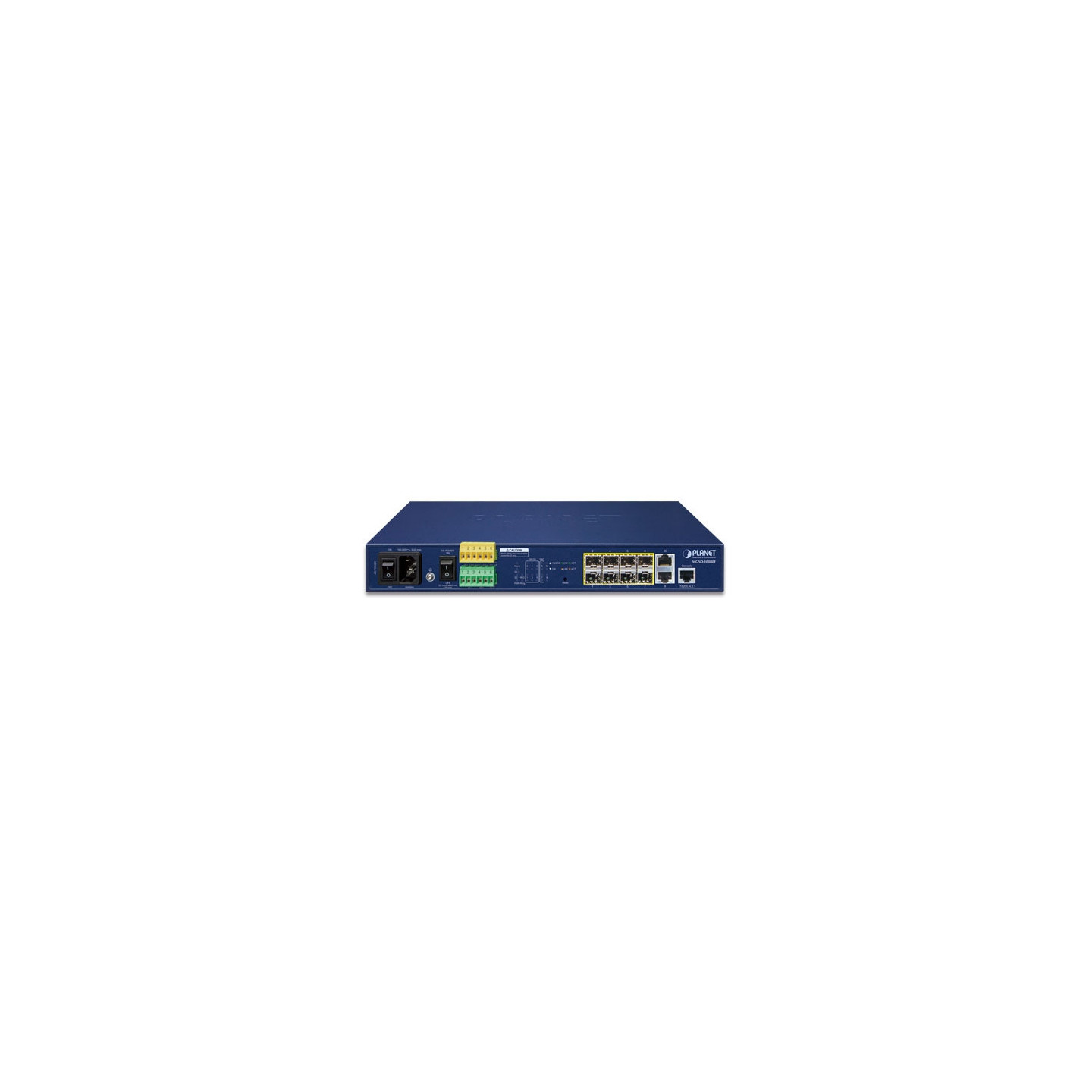

El Switch Ethernet Metro Administrable PLANET MGSD-10080F está equipado con funciones de gestión avanzadas y proporciona 6 puertos de fibra SFP de doble velocidad de 100/1000Mbps, 2 puertos SFP de 100/1000/2500Mbps y 2 puertos TP de 10/100/1000Mbps entregados en una carcasa resistente y resistente. Es capaz de proporcionar una estructura de conmutador sin bloqueo y un rendimiento de velocidad de cable de hasta 26 Gbps en el rango de temperatura de -10 a 60 grados C sin pérdida de paquetes ni error CRC, lo que simplifica en gran medida las tareas de actualización de la LAN empresarial para satisfacer las crecientes demandas de ancho de banda. El MGSD-10080F está especialmente diseñado para que los proveedores de servicios entreguen una red Ethernet de larga distancia rentable. El MGSD-10080F adopta un diseño de "acceso frontal", lo que facilita mucho el cableado y el mantenimiento del MGSD-10080F colocado en un gabinete para los técnicos.

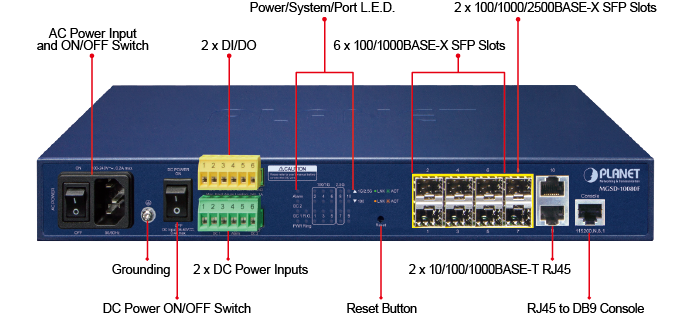

Puertos de fibra óptica SFP 6 interfaces SFP 1000BASE-SX/LX/BX, desde el puerto 1 hasta el puerto 6
Compatible con SFP 100BASE-FX.
2 interfaces SFP 100/1000/2500BASE-X, del puerto 7 al puerto 8
Puertos de cobre 2 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (Port-9 y Port-10)
Consola 1 puerto serie RJ45 (115200, 8, N, 1)
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Requisitos de alimentación CA 100 ~ 240 V, 50/60 Hz 0.15 A
36 V CC @ 0.3 A, Rango: 36 V ~ 60 V CC
Consumo de energía Máx. 11,2 vatios/38,2 BTU (entrada de CA)
Máx. 10,8 vatios/36,9 BTU (entrada de CC)
Alarma Una salida de relé para falla de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V

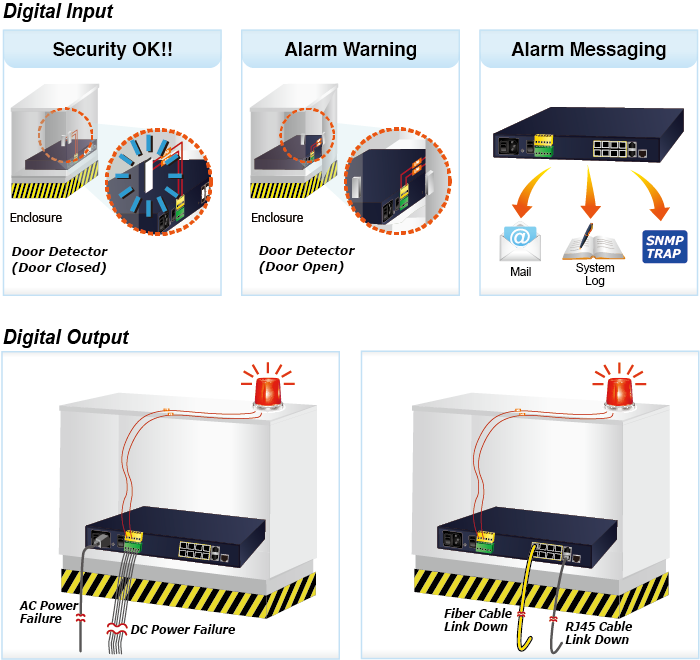

DI/DO 2 Entrada digital (DI): Nivel 0: -24 V ~ 2,1 V (±0,1 V)
Nivel 1: 2,1 V ~ 24 V (±0,1 V)
Carga de entrada a 24 V CC, 10 mA máx.
2 Salida digital (DO): Colector abierto a 24 V CC, 100 mA máx.
Protección contra descargas electrostáticas 6KV CC
Dimensiones (ancho x fondo x alto) 330,2 x 153 x 44 mm, 1U de altura
Peso 1661g
LED Sistema:
PWR (verde)
DC 1 (verde)
DC 2 (verde)
Alarma de falla (verde)
Anillo (verde)
Propietario del anillo (verde)
Por puertos Gigabit SFP: Puerto 1 al puerto 6.
100 LNK/ACT (naranja)
1G LNK/ACT (verde)
por puertos SFP Gigabit: del puerto 7 al puerto 8.
100 LNK/ACT (naranja)
1G/2.5G LNK/ACT (verde)
por puertos Gigabit RJ45: del puerto 9 al puerto 10.
10/100 LNK/ACT (Naranja)
1G LNK/ACT (verde)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 26 Gbps/sin bloqueo
Rendimiento (paquete por segundo) Paquete de 19.3Mpps @ 64Bytes
Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad
SDRAM 256 Mbits
Flash 64Mbytes
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 9KB
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitar/habilitar
Control de ancho de banda en cada puerto
Control del modo de ahorro de energía
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,
el estado de la negociación automática, el estado del enlace troncal
Duplicación de puertos TX/RX/Ambos
monitores 1 a 1
VLAN VLAN
basada en etiquetas 802.1Q Tunelización Q-in-Q VLAN perimetral
privada (PVE)
VLAN basada en MAC VLAN
basada en protocolo VLAN
de traducción VLAN
de voz MVR (registro de VLAN de multidifusión)
GVRP
Hasta 4K grupos de VLAN, de 4094 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/Troncal estática
Admite 5 grupos de compatibilidad con troncales de 8 puertos
Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para el número
de puerto de conmutación
Prioridad
802.1p Campo DSCP/TOS de la etiqueta
VLAN 802.1Q en el paquete IP

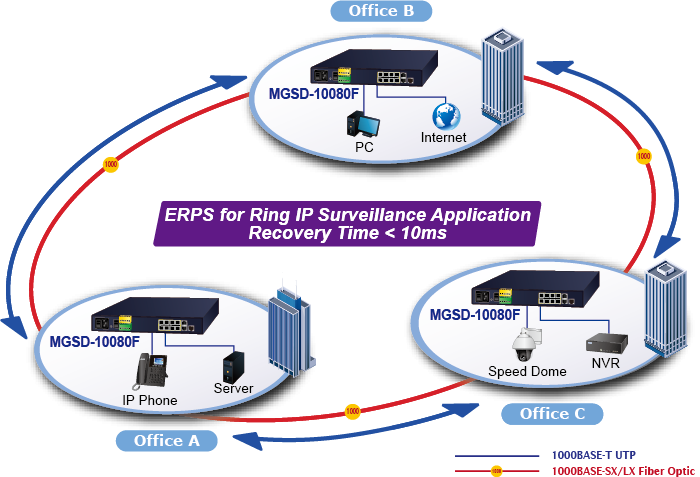

Anillo Compatible con ERPS y cumple con ITU-T G.8032
Indagación IGMP IGMP (v1/v2/v3) Indagación, hasta 255 grupos
de multidifusión Compatibilidad con el modo IGMP Querier
Espionaje MLD Indagación MLD (v1/v2), hasta 255 grupos
de multidifusión Compatibilidad con el modo MLD Querier
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps
Salida: 500 Kb ~ 1000 Mbps
IP Interfaces Máx. 8 interfaces VLAN
Tabla de enrutamiento Máx. 32 entradas de ruta
Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento
estático de software IPv6
Lista de control de acceso ACL basada en IP/ACL
basada en MAC ACL basada en:
Dirección
MAC Dirección
IP Tipo
de protocolo Ethertype
ID de VLAN Prioridad
DSCP
802.1p Hasta 123 entradas
Seguridad Seguridad portuaria Protección
de
origen IP Inspección
ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario
AAA Cliente
RADIUS Cliente TACACS+
Control de acceso a la red Control
de acceso a la red basado en puertos IEEE 802.1x Autenticación
basada en MAC Autenticación local/RADIUS

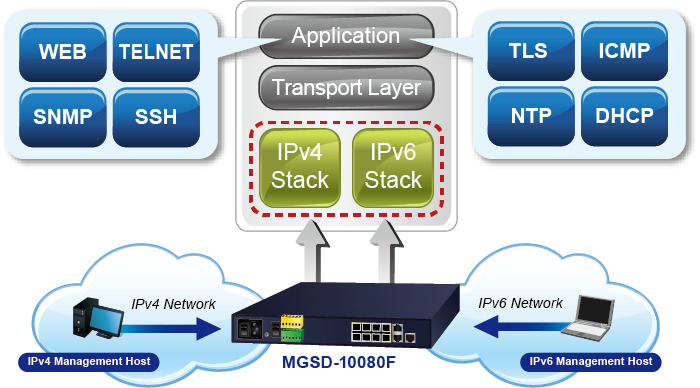

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

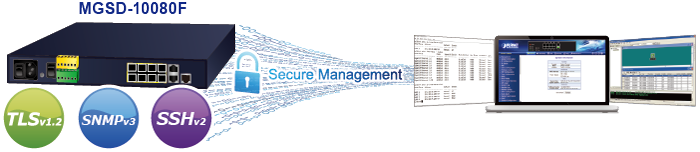

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3
Gestión de sistemas Actualización de firmware por protocolo HTTP a través de red
Ethernet Carga/descarga de configuración a través de HTTP
Syslog
remoto Registro del sistema
Protocolo
LLDP NTP
PLANET Smart Discovery Utility
Sistema PLANET NMS y CloudViewer
Gestión de eventos SMTP de registro
del sistema local de Syslog
remoto
MIB SNMP RFC 1213 MIB-II
RFC 2863 IF-MIB
RFC 1493 MIB
de puente RFC 1643 MIB
Ethernet RFC 2863 MIB de interfaz RFC 2665 MIB
similar a Ether RFC 2737 MIB
de entidad RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)
RFC 2618 MIB
de cliente RADIUS RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3x control de flujo y contrapresión
IEEE 802.3ad puerto troncal con LACP
IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w IEEE
802.1s Protocolo
de árbol de expansión múltiple Clase de servicio
IEEE 802.1p Etiquetado
de VLAN IEEE 802.1Q Apilamiento de VLAN IEEE 802.1ad Q-in-Q Autenticación de puertos
IEEE 802.1X Control de
red IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Gestión de fallos de conectividad (CFM)
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP versión 3 3
RFC 2710 MLD versión 1
RFC 3810 MLD versión 2
ITU-T G.8032 Anillo
ERPS ITU-T Y.1731 Supervisión de la calidad de funcionamiento
Operativo Temperatura:
-10 ~ 60 grados C para la entrada
de alimentación de CC 0 ~ 50 grados C para la entrada
de alimentación de CA Humedad relativa:
5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
