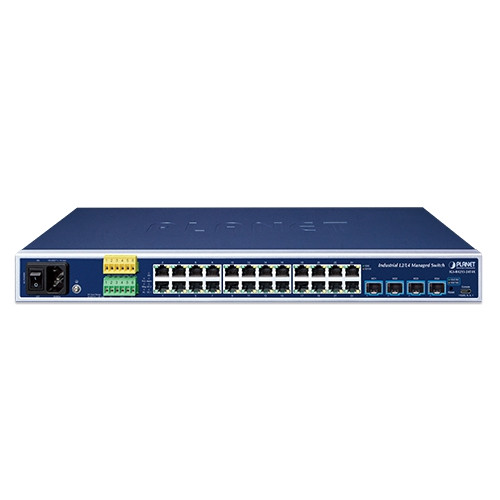

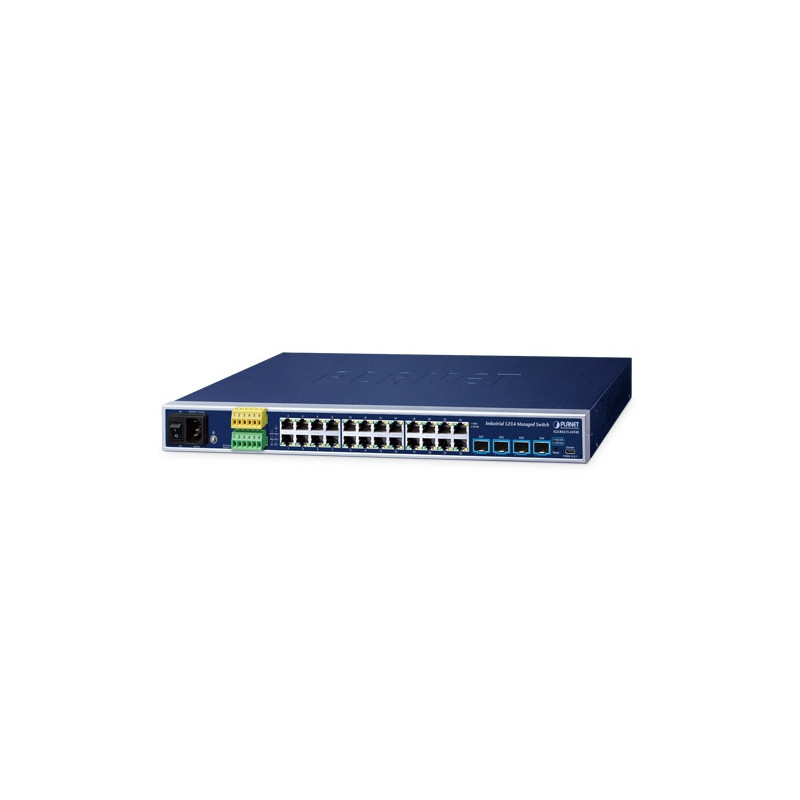

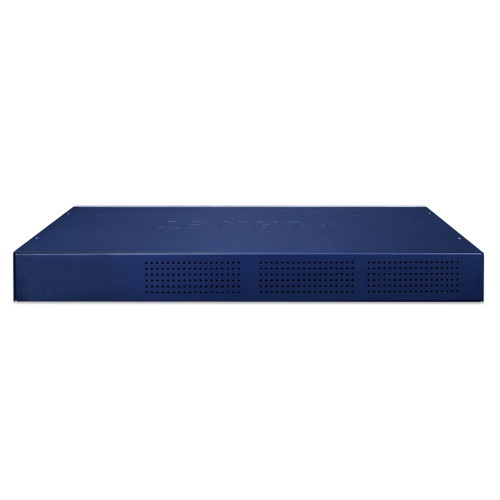

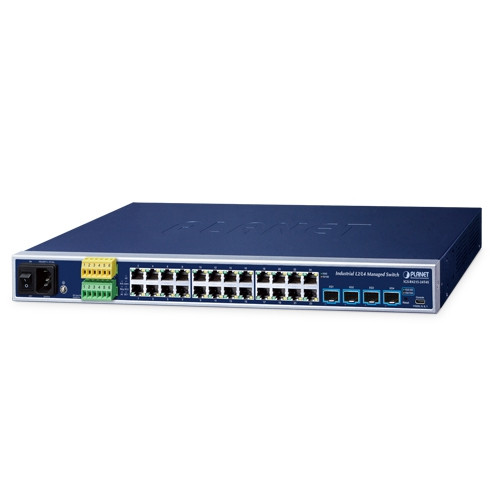

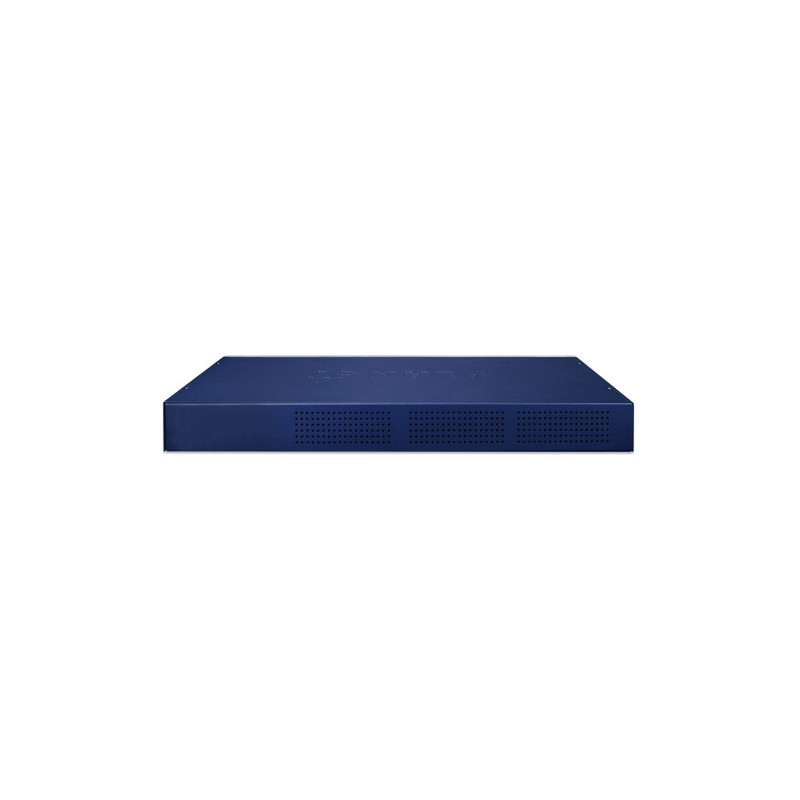

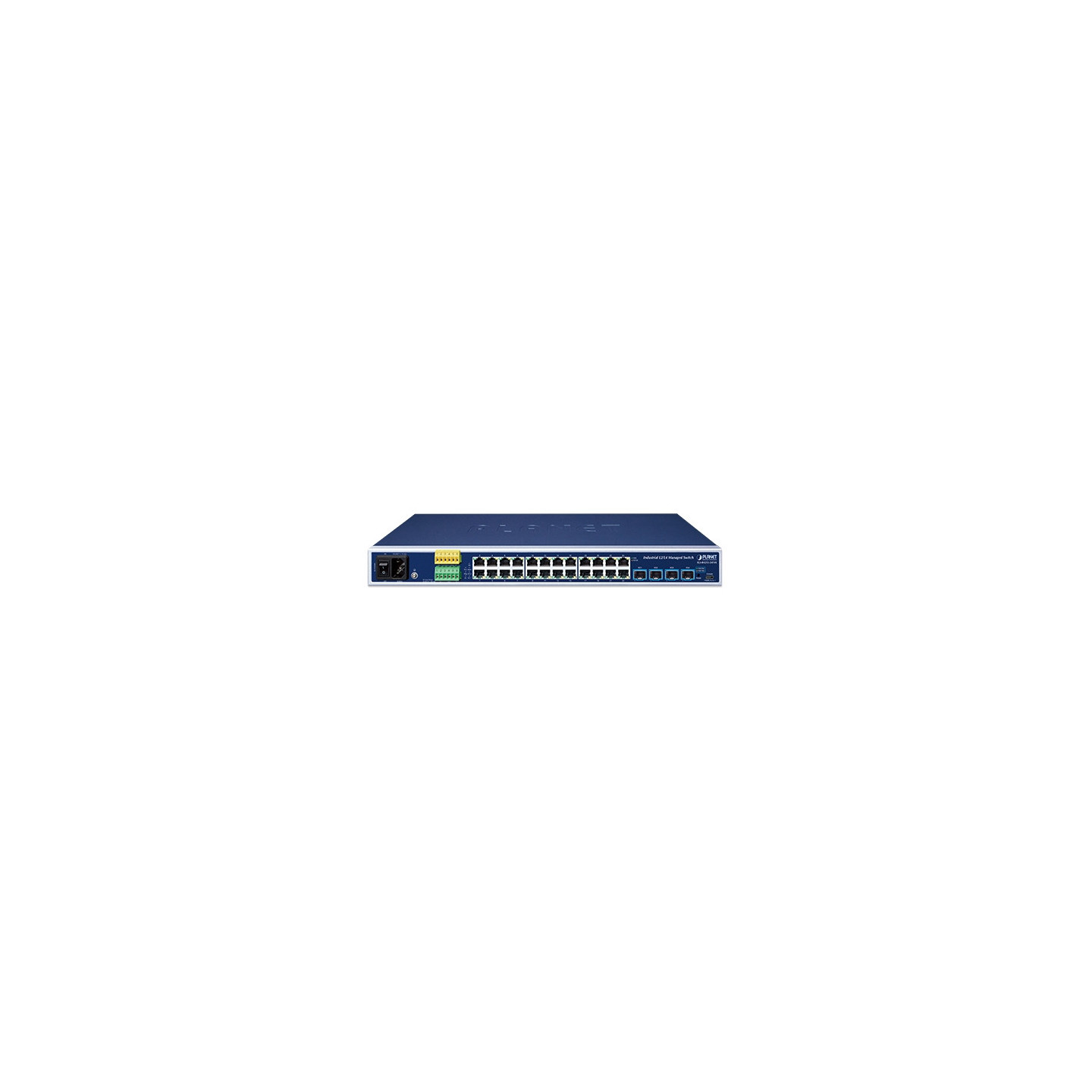

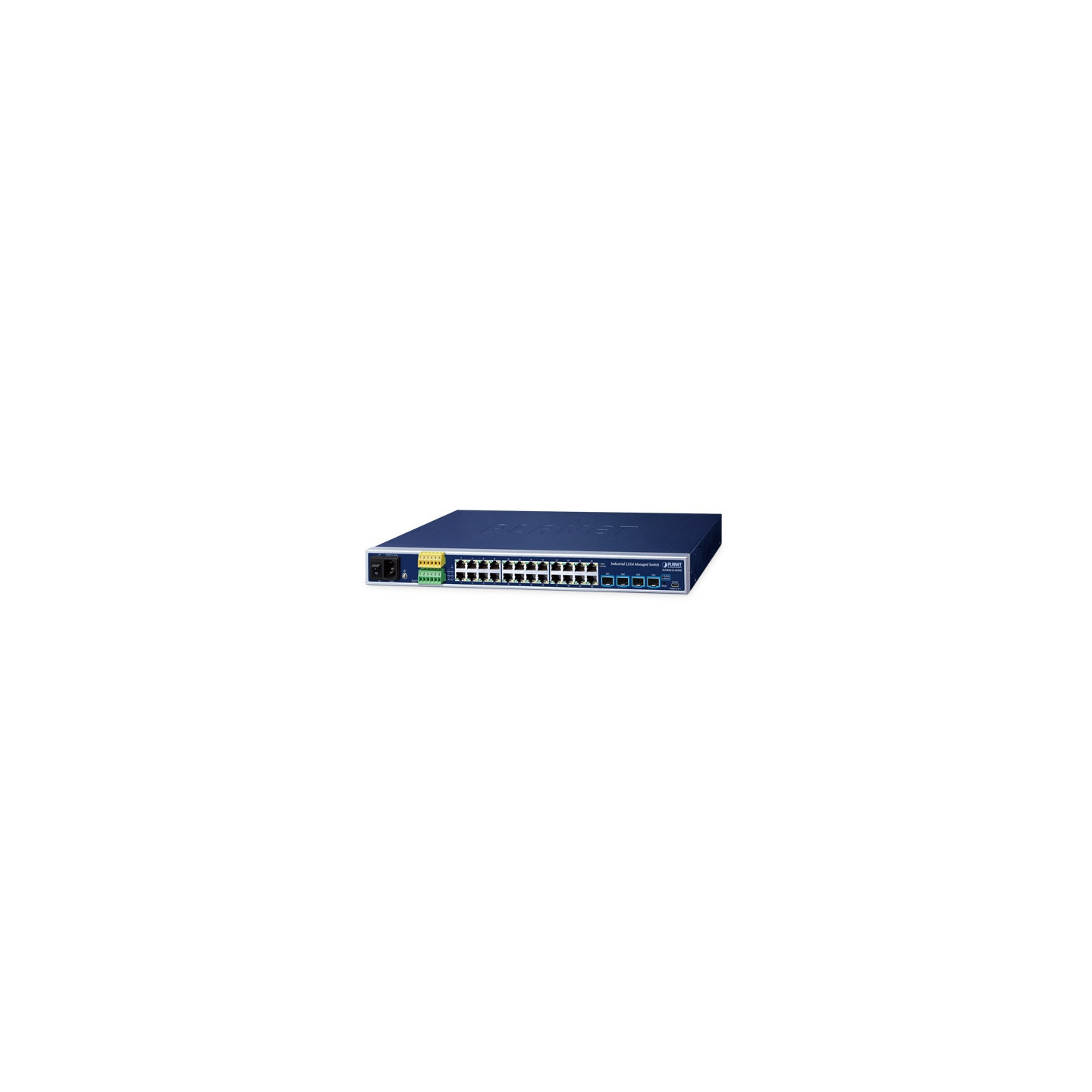

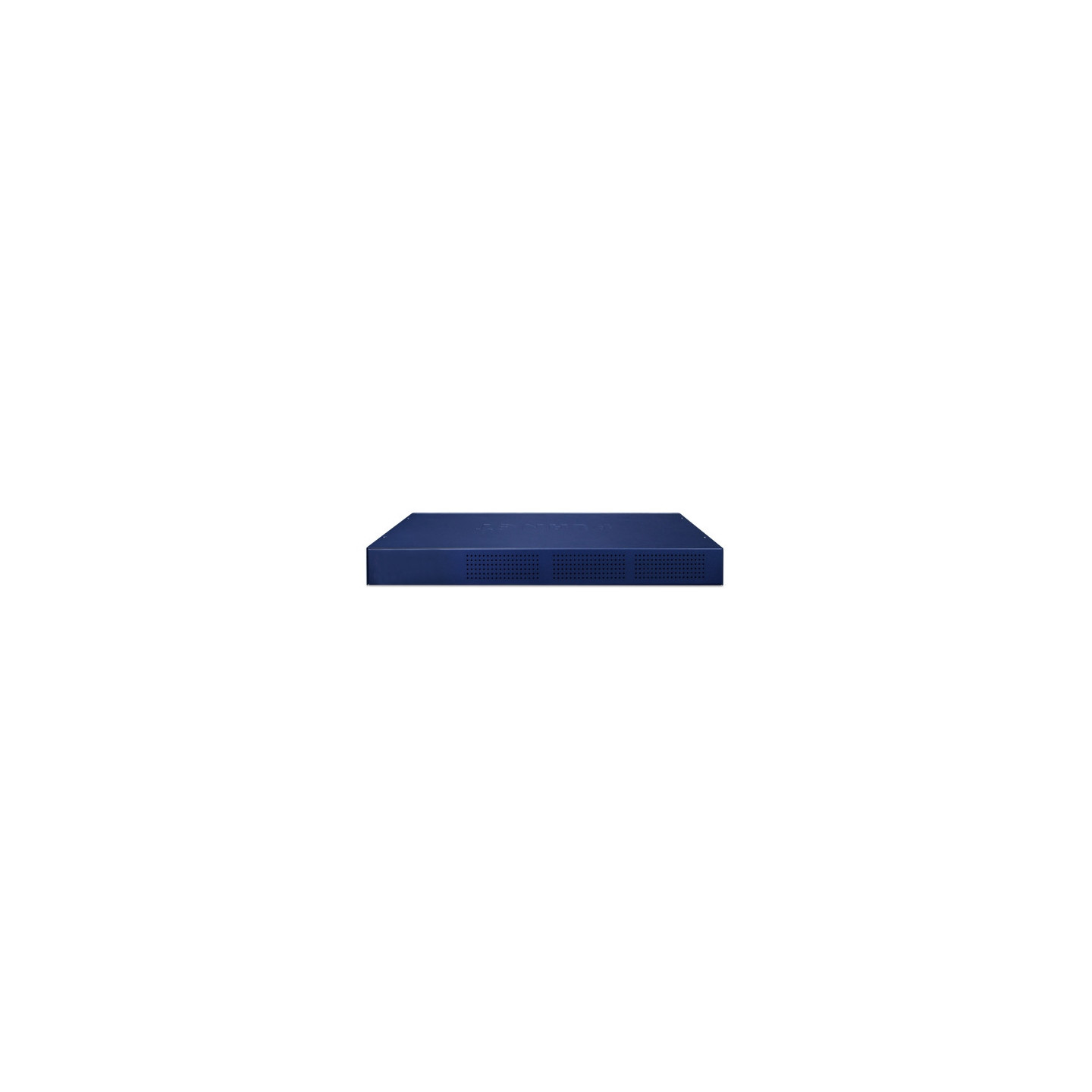

Switch Ethernet Administrable industrial L2+ de 24 puertos 10/100/1000T + 4 puertos 10G SFP+
El IGS-R4215-24T4X es el último conmutador Gigabit gestionado L2+ de grado industrial y montaje en bastidor de PLANET, diseñado para entornos industriales pesados en un diseño sin ventilador de 1U. Con administración de pila dual IPv6/IPv4, una capacidad de enrutamiento estático de capa 3 incorporada y un potente motor de conmutación Gigabit L2/L4, este conmutador ofrece una variedad de funciones versátiles para entornos industriales. Con 24 puertos 10/100/1000BASE-T, 4 ranuras de fibra SFP+ 10GBASE-X y un puerto de consola USB tipo C, el IGS-R4215-24T4X garantiza un rendimiento inquebrantable y estable. Funcionando de manera impecable y silenciosa dentro de un rango de temperatura de -40 a 75 grados centígrados, muestra una notable adaptabilidad.
Puertos de cobre 24 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (puertos 1 a 24)
SFP+ 4 interfaces SFP+ 10GBASE-SR/LR (puertos XG1 a XG4)
compatibles con transceptores 100M/1G/2.5GBASE-SX/LX/BX
Consola 1 puerto serie USB tipo C a RS232 (115200,8, N, 1)
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Bloque de terminales Bloque
de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para Power 2
Bloque de terminales extraíble de 6 pines para interfaz
DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND
Alarma Una salida de relé para avería de puertos y corte de energía.
Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC
Entrada digital (DI) 2 entradas digitales (DI)
Nivel 0: -24 V ~ 2,1 V (±0,1 V)
Nivel 1: 2,1 V ~ 24 V (±0,1 V)
Carga de entrada a 24 V CC, 10 mA máx.
Salida digital (DO) 2 salidas digitales (DO)
Colector abierto a 24 V CC, 100 mA máx.
Recinto Carcasa metálica IP30
Instalación Kit de montaje en bastidor
Dimensiones (ancho x fondo x alto) 444 x 200 x 44,2 mm, 1U de altura
Peso 2826g
Requisitos de alimentación CC: 24-60 V, 1,5 A (máx.)
CA: 100 ~ 240 V, 50/60 Hz, 1 A (máx.)
Consumo de energía / Disipación CC:
Máx. 7,86 vatios / 26,82 BTU (sistema encendido)
Máx. 24,06 vatios / 82,1 BTU (carga completa)
CA:
Máx. 6,9 vatios / 23,54 BTU (sistema encendido)
Máx. 19,3 vatios / 65,85 BTU (carga completa)
Protección EFT 6KV CC
Protección contra descargas electrostáticas 6KV CC
LED Sistema:
DC1 (verde)
DC2 (verde)
CA (verde)
alarma (rojo)
anillo (verde)
R.O. (verde)
E/S (rojo)
por 10/100/1000T RJ45:
1000 LNK/ACT (verde)
10/100 LNK/ACT (ámbar)
por interfaz SFP+ de 10 G:
1 G/2,5 G LNK/ACT (verde)
100/10 G LNK/ACT (ámbar)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 128 Gbps/sin bloqueo
Cambiar Throughput@64Bytes 95.23Mpps @64Bytes
Tabla de direcciones Tabla de direcciones MAC de 16K con función de aprendizaje automático
Búfer de datos compartidos 12 Mbits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 12KBytes
Duplicación de puertos TX/RX/ambos
Monitor
de varios a 1 Hasta 4 sesiones
VLAN VLAN
basada en etiquetas 802.1Q Tunelización Q-in-Q 802.1ad (apilamiento de VLAN)
Protocolo de VLAN
de voz VLAN VLAN
privada (puerto protegido)
GVRP
Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/Troncal estática Troncal
estática (máx. 8 grupos con 8 puertos para cada grupo)
LACP dinámico (máx. 8 grupos con 8 puertos para cada grupo)
Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)
IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)
STP BP, filtrado de BPDU y reenvío de BPDU
Indagación IGMP IPv4 IGMP (v2/v3) Indagación
IGMP Querier
Hasta 256 grupos de multidifusión
Espionaje MLD Indagación IPv6 MLD v2, v3, hasta 256 grupos de multidifusión
QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número
de
puerto Prioridad
802.1p Etiqueta
VLAN 802.1Q Precedencia DSCP/IP de paquetes
IPv4/IPv6 Basado en la clasificación del tráfico, prioridad estricta y WRR
Límite de velocidad de entrada/salida por puerto Control de ancho de banda
Anillo Compatible con ERPS y cumple con ITU-T G.8032
Tiempo de recuperación < 450 ms
Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL
basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE
máx. 256 entradas de ACL
Seguridad portuaria Cliente RADIUS incorporado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor
RADIUS
Seguridad MAC Enlace
de puerto IP-MAC Filtro
MAC Dirección MAC estática, máx. 256 entradas MAC estáticas
Seguridad mejorada DHCP Snooping y DHCP Option82
STP Protección de BPDU, filtrado de BPDU y reenvío de
BPDU Prevención
de ataques DoS Inspección
ARP Protección de fuente IP
IP Interfaces Máx. 64 interfaces VLAN
Tabla de enrutamiento Máx. 32 entradas de ruta
Protocolos de enrutamiento Enrutamiento estático de hardware IPv4 Enrutamiento
estático de hardware IPv6
Interfaces de administración básicas Navegador
web USB a consola RS232 Telnet
, SNMP v1, v2c
Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3
Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red
Ethernet, protocolo LLDP, SNTP
,
PLANET Smart Discovery Utility
, PLANET NMS System, NMSViewerPro y CloudViewerPro App
Gestión de eventos Registro del sistema Syslog
remoto/local
MIB SNMP RFC 1213 MIB-II
RFC 1215 Trampas genéricas
RFC 1493 MIB
de puente RFC 2674 Extensiones de MIB de
puente RFC 2737 MIB de entidad (versión 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 MIB
de grupo de interfaz RFC 3635 MIB similar a Ethernet
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x Control de flujo y contrapresión
IEEE 802.3ad Troncal de puerto con LACP
Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio
IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q
LLDP
IEEE 802.3az Ethernet de eficiencia energética (EEE)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3 RFC 2710 MLD v1
RFC 3810 MLD v2
ITU-T G.8032 Anillo ERPS
Operativo Temperatura: -10 ~ 60 grados C para entrada
de alimentación de CA Temperatura: -40 ~ 75 grados C para entrada
de alimentación de CC Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 85 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
