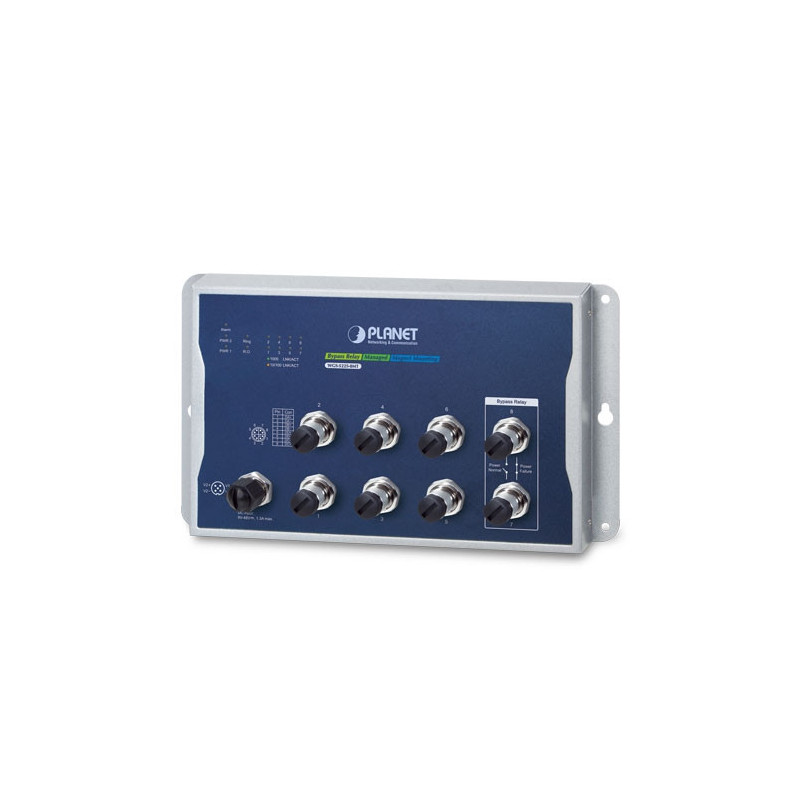

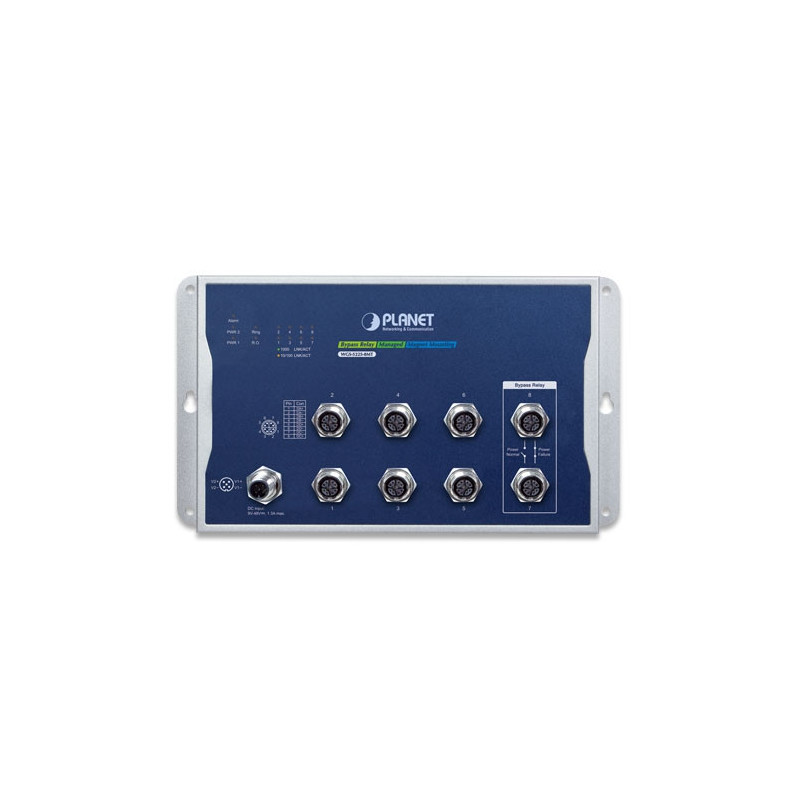

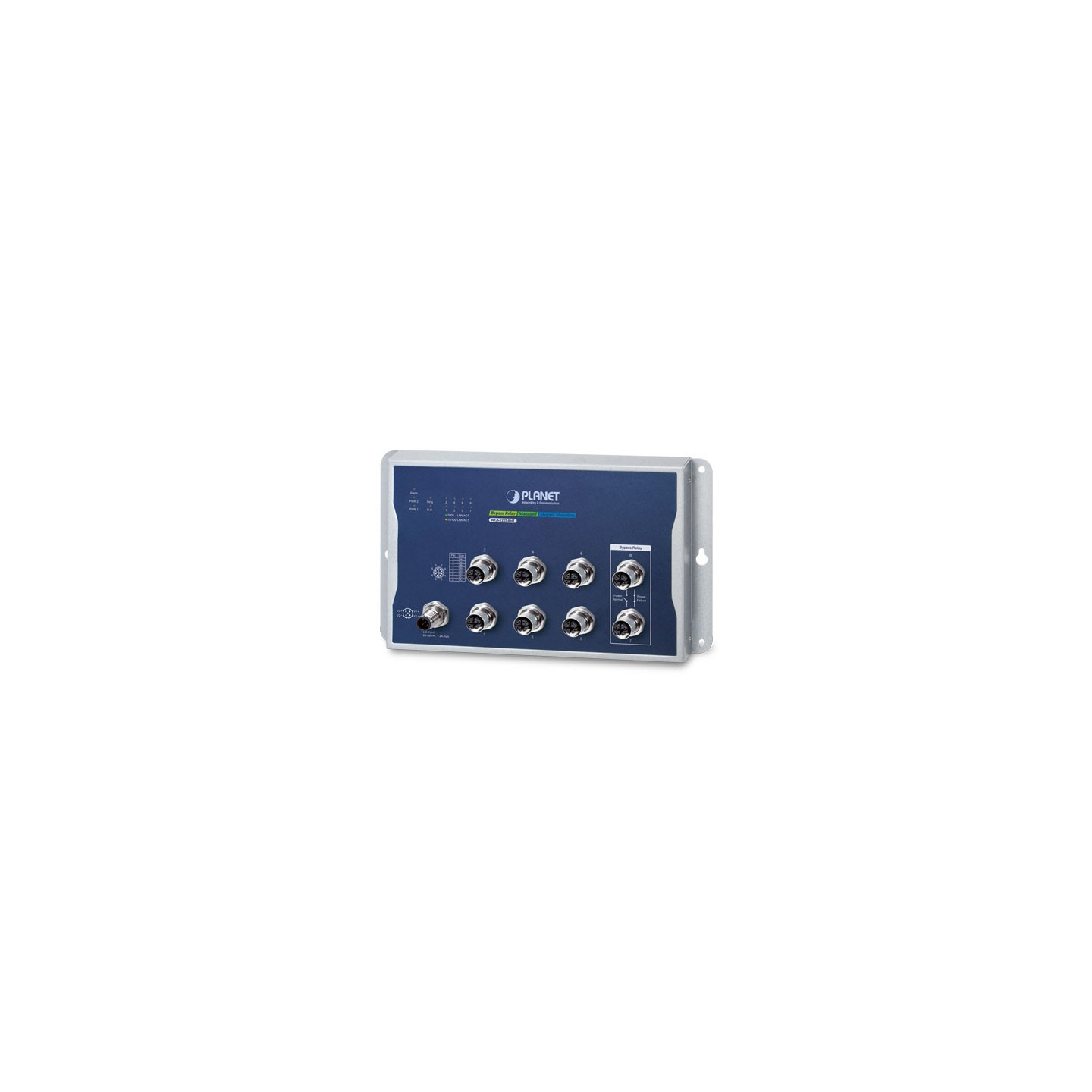

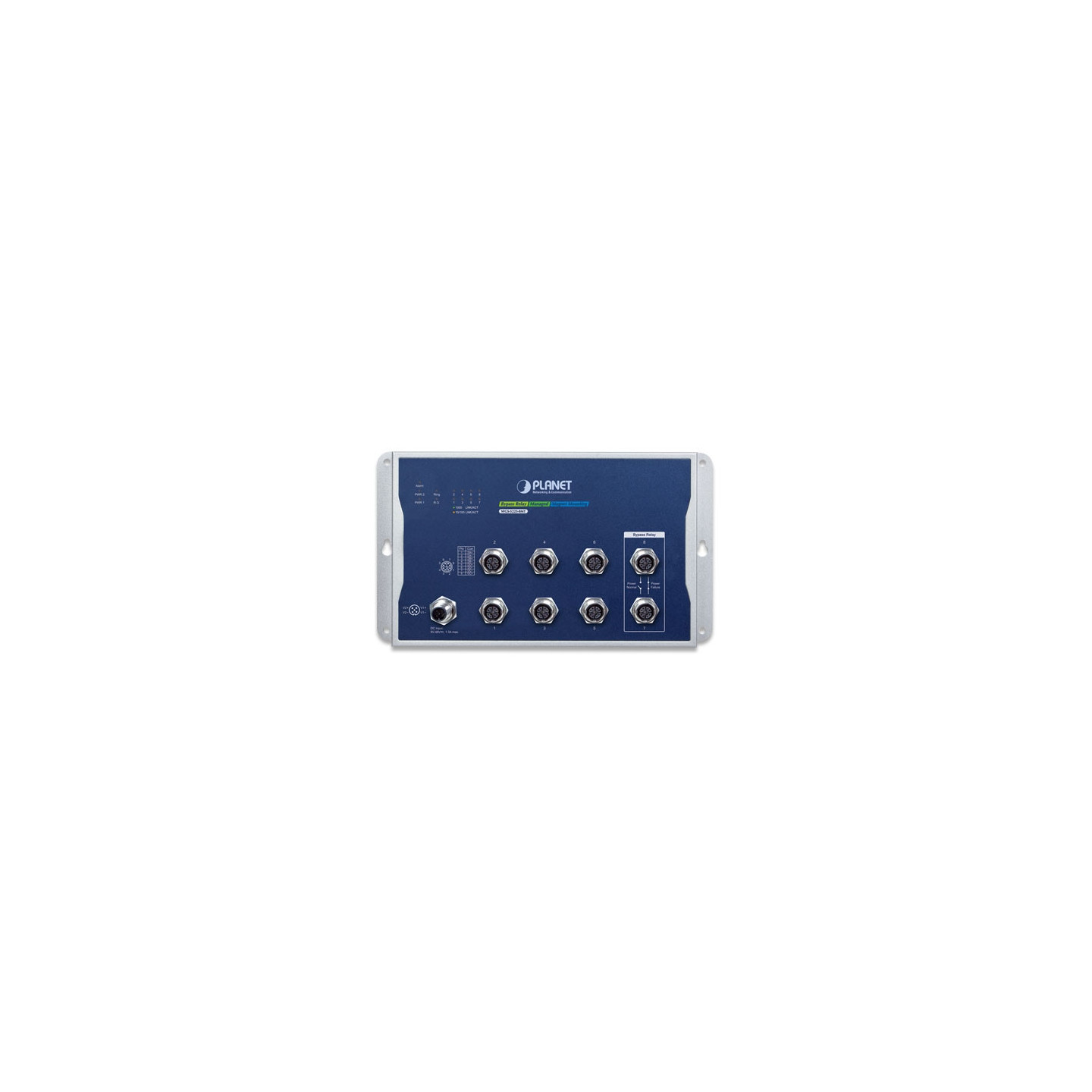

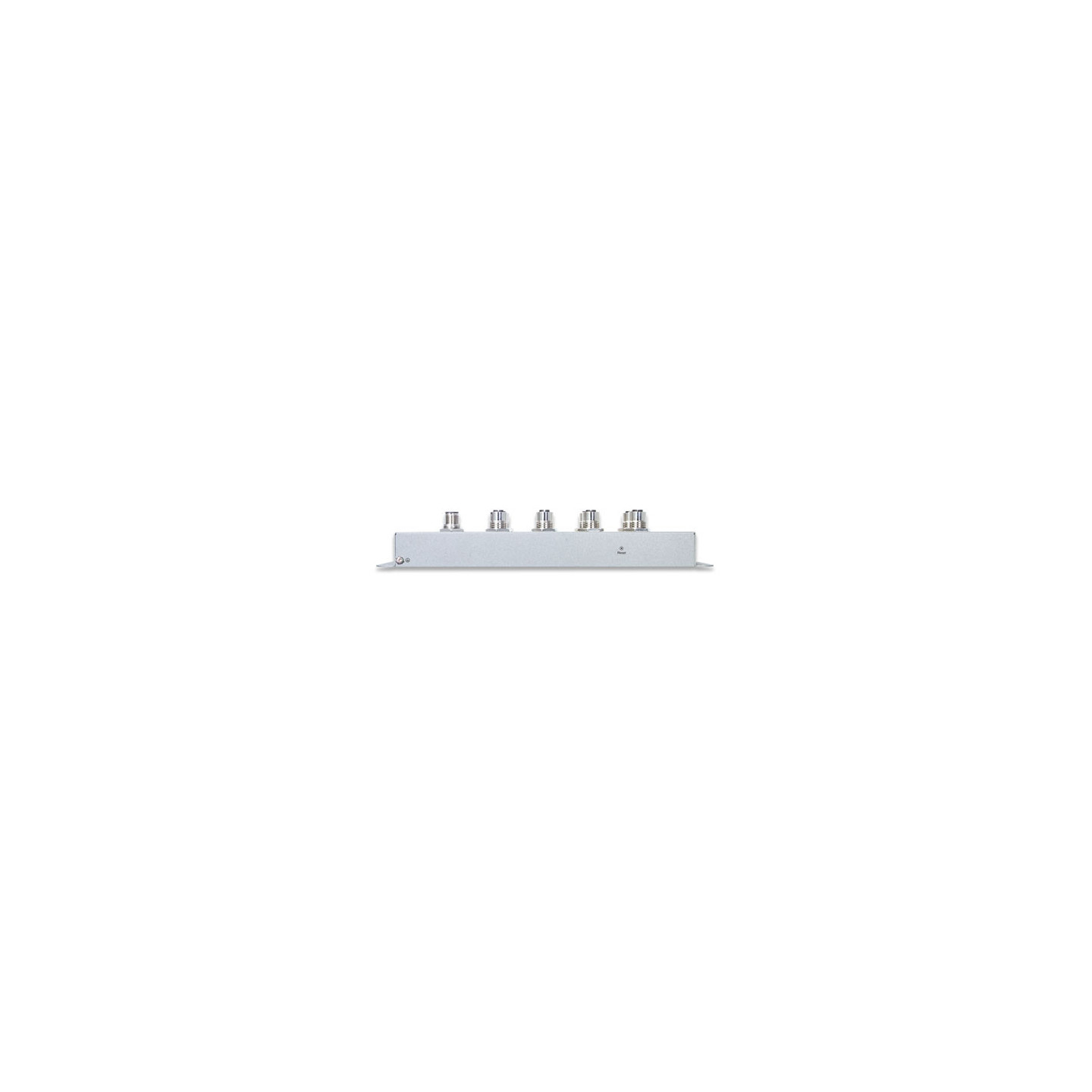

PLANET WGS-5225-8MT

Especificaciones de hardware

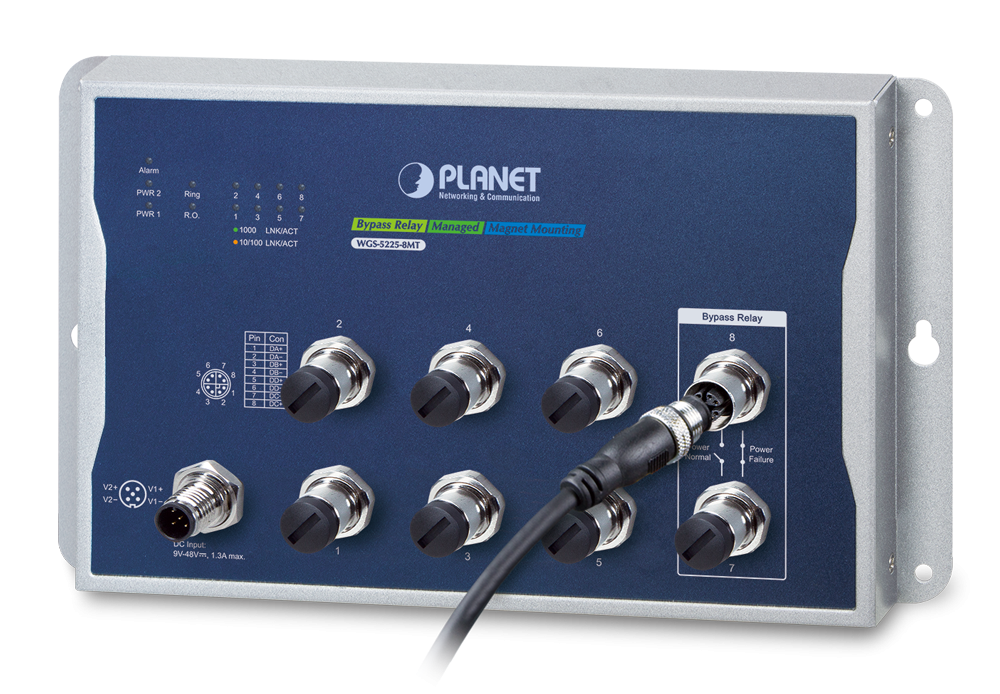

Puertos de cobre 8 puertos M12, conector hembra con codificación X de 8 pines, puertos 10/100/1000BASE-T auto-MDI/MDI-X

Conector de alimentación 1 x M12, conector macho con codificación A de 5 pines

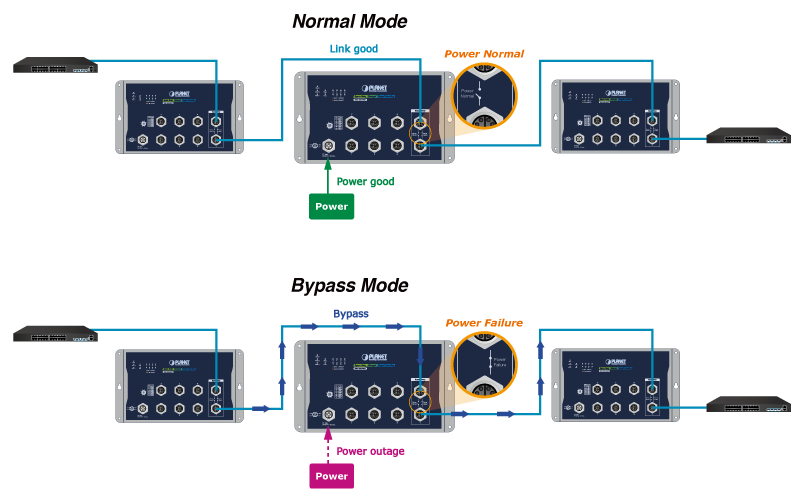

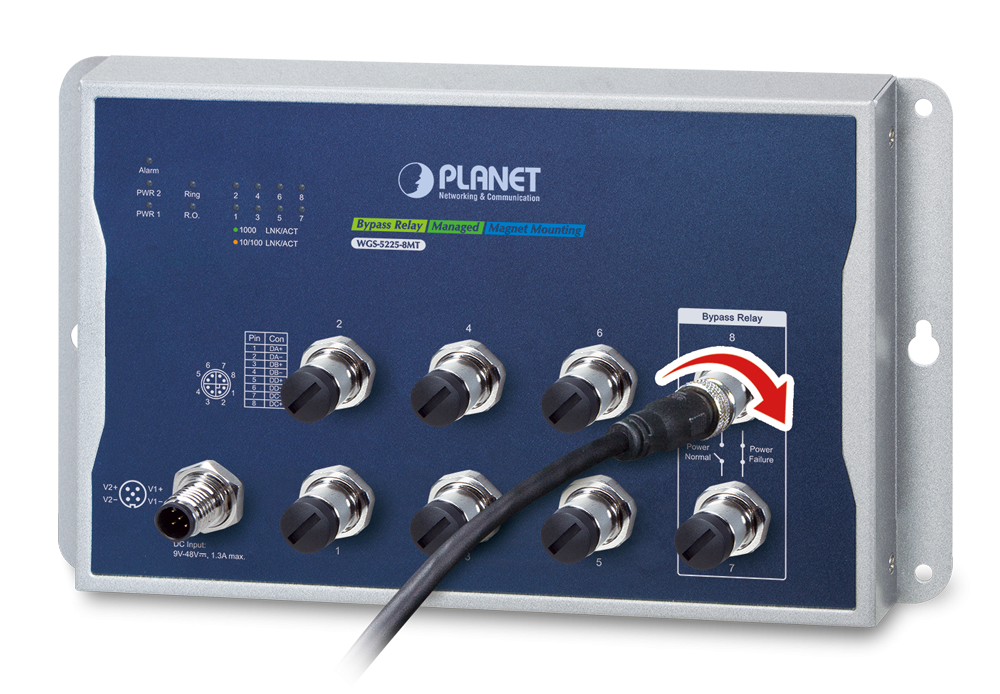

Función de derivación (par) 1

Dimensiones (ancho x fondo x alto) 245 x 140 x 24,4 mm

Peso 1 kg

Recinto Carcasa metálica IP40

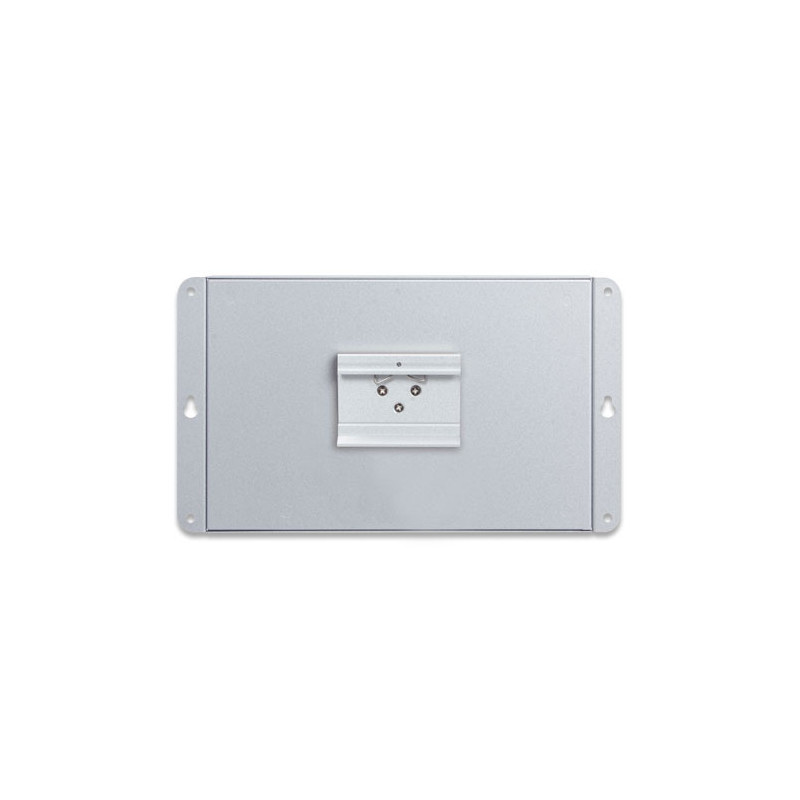

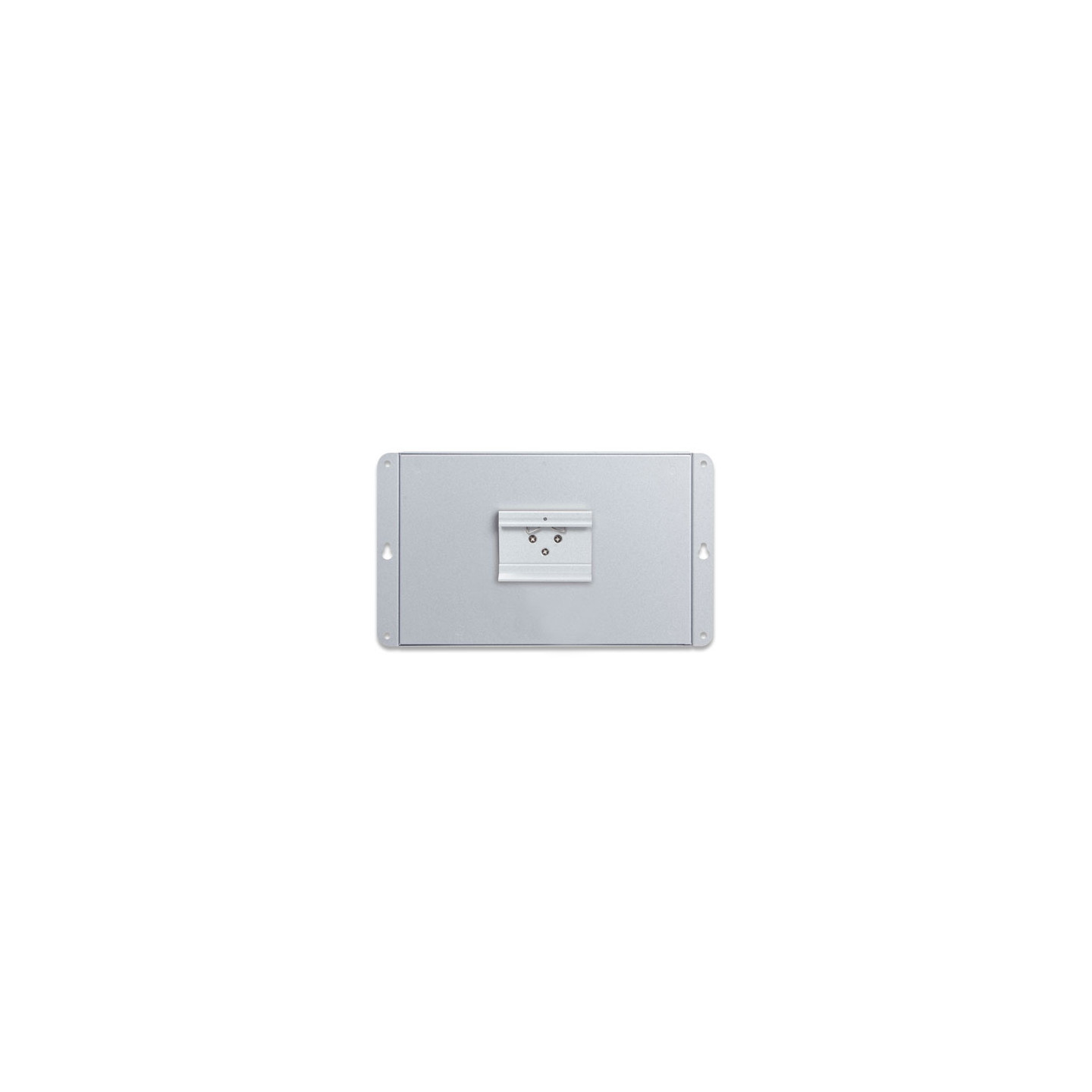

Instalación Kit de montaje en pared, kit de montaje magnético o kit de carril DIN

Consumo de energía Sistema encendido: Máx. 7,68 vatios/ 26,21 BTU

Carga completa: Máx. 11,04 vatios/ 37,67 BTU

Requisitos de alimentación Dual 9 ~ 48 V CC

Protección contra descargas electrostáticas 6KV CC

LED Sistema:

PWR1 (verde), PWR2 (verde), alarma (rojo)

Anillo (verde), R.O. (verde)

10/100/1000 Interfaces RJ45 :

1000 LNK/ACT (verde)

10/100 LNK/ACT (ámbar)

Funciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 16 Gbps/sin bloqueo

Rendimiento 11.9Mpps@64bytes

Tabla de direcciones Entradas 4K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4 millones de bits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

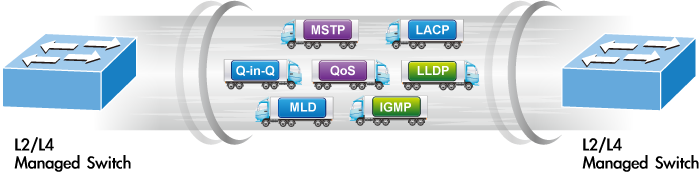

Funciones de gestión de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación del control de flujo

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática y el estado del troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN etiquetada IEEE 802.1Q VLAN

IEEE 802.1ad Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz VLAN

IP VLAN

basada en subred MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal estática

4 grupos con 8 puertos por troncal

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1d Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

QoS Prioridad estricta basada en la clasificación del tráfico y prioridad de 8 niveles WRR

para la conmutación:

Número de

puerto Prioridad 802.1p Campo

DSCP/ToS de

etiquetado de VLAN 802.1Q en el paquete IP

Indagación IGMP Indagación IGMP (v1/v2/v3), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta IGMP

Espionaje MLD Indagación MLD (v1/v2), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta MLD

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 100 Kbps ~ 1000 Mbps

Salida: 100 Kbps ~ 1000 Mbps

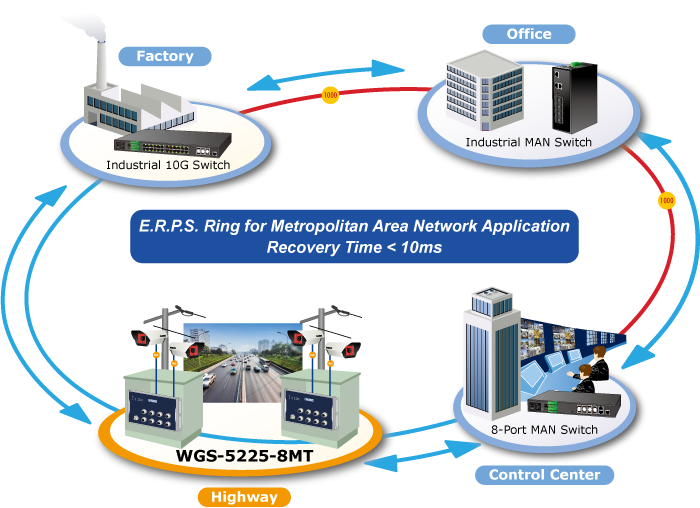

ANILLO Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10 ms

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta

256 entradas

Seguridad Seguridad portuaria

Guardia de

origen IP Inspección

ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Funciones de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

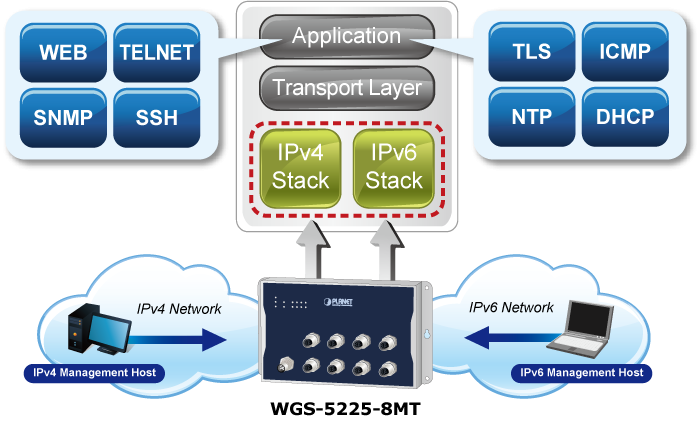

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Gestión de Switch

Interfaces de administración básicas Telnet; Navegador; SNMP v1, v2c

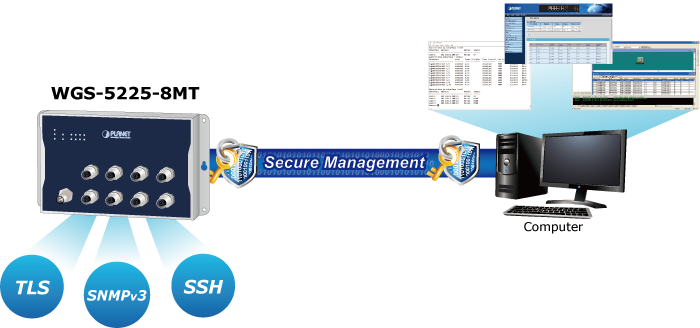

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP (en inglés)

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Control de red de autenticación

de puerto

IEEE 802.1X IEEE 802.1ab LLDP

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

ITU-T G.8032 ERPS (conmutación de protección de anillo Ethernet)

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 80 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Accesorios estándar

Contenido del paquete 1 cable UTP M12 a RJ45 con código X de 8 pines (2 m)

1 cable de alimentación con conector hembra M12 con codificación A de 5 pines (1,2 m)

1 x Kit

de montaje en pared 1 x Kit

de carril DIN 1 x Kit

de imanes 1 x Guía

de instalación rápida 8 x Tapa

antipolvo hembra M12 1 x Tapa impermeable M12 Power
