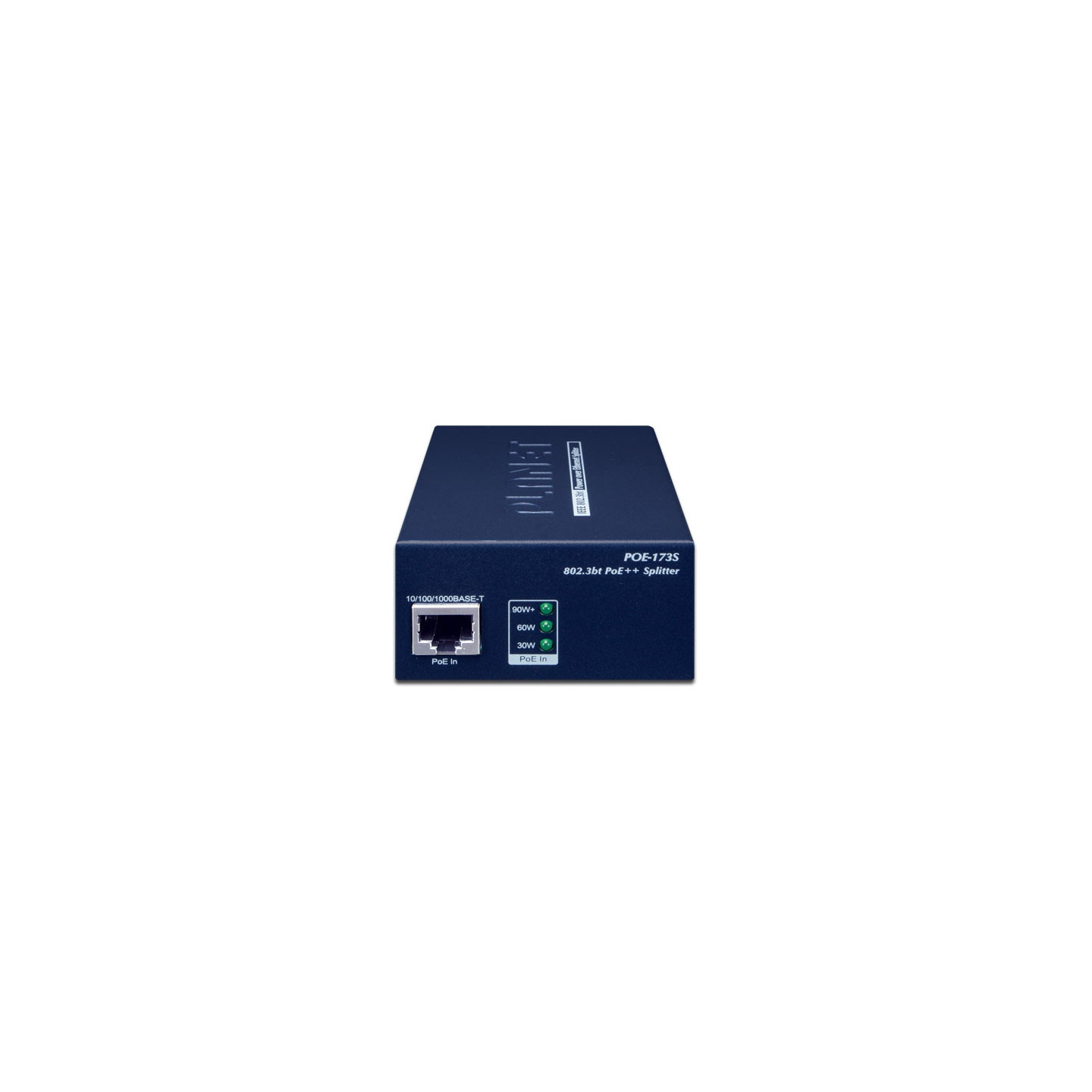

PLANET POE-173S
Divisor PoE++ de 10/100/1000 Mbps de un solo puerto
Implementación rápida y sencilla de la red Gigabit 802.3bt PoE++

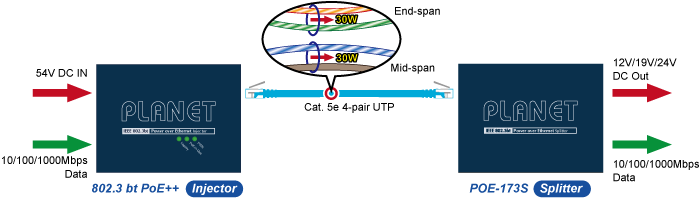

El divisor de alimentación a través de Ethernet PLANET POE-173S Gigabit 802.3bt, que entrega los datos digitales Ethernet y la alimentación PoE de un equipo de fuente de alimentación 802.3bt tipo-4 PoE++ PSE a través de un cable UTP, viene con un conmutador DIP de CC seleccionable de 12 V, 19 V o 24 V, lo que permite entregar un máximo de 60 vatios de potencia de salida a un dispositivo Ethernet alimentado sin PoE. Admite conexión Ethernet pasiva de 10/100/1000Mbps y distancia de hasta 100 metros.
Detalle de productos
Especificaciones de hardware
Interfaz Ethernet
1 x 10/100/1000BASE-T RJ45, puerto
de salida de datos Ethernet PoE in
1 x 10/100/1000BASE-T RJ45, puerto
de entrada de alimentación PoE
Toma de corriente 1 x enchufe de CC

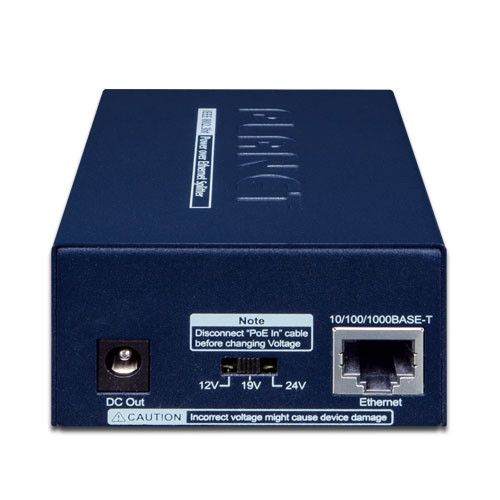

Interruptor DIP Salida de 12 V/19 V/24 V CC
Zócalo de CC Receptáculo de CC de 2,5 mm

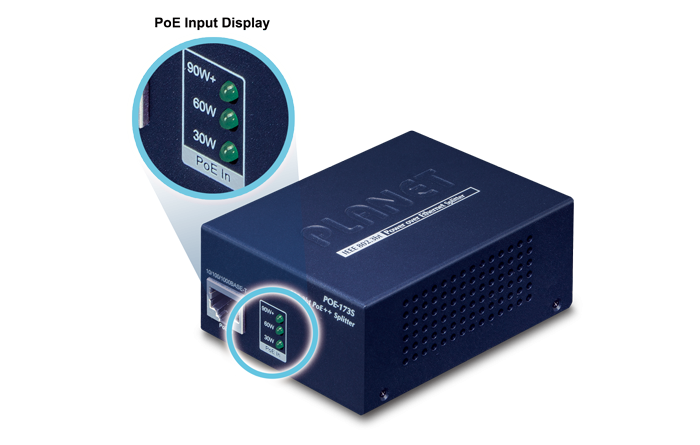

Indicadores LED Entrada PoE:
30 W (verde),
60 W (verde),
90 W+ (verde)
Velocidad de datos 10/100/1000Mbps
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 39,2 mm
Peso 265 g
Instalación Escritorio/montaje en pared/carril DIN (opcional)
Protección contra descargas electrostáticas 4KV
Protección EFT 4KV
Recinto Caja metálica
Requisitos de alimentación PoE de 48 ~ 56 V CC
Corriente de salida de la unidad (a una entrada de 56 V CC) Con 803.bt entrada PoE++ de tipo 3:
4.5A@12V DC
2.8A@19V DC
2.2A@24V DC
Con 803.bt entrada PoE++ de tipo 4:
5A@12V DC
3.15A@19V DC
2.5A@24V DC
Consumo de energía Sistema encendido:
6 vatios
Ethernet a plena carga sin salida de CC:
6,5 vatios Ethernet a plena carga con un máximo de
12 V CC, 5 A de salida:
70 vatios
Cable de red 803.bt PoE (60W+)
UTP de 4 pares Cat. 5, 5e, 6 hasta 100 m (328 pies)
802.3at PoE (30 W)
UTP de 2 pares Cat. 5, 5e, 6 hasta 100 m (328 pies)
Alimentación a través de Ethernet
Estándar PoE 802.3bt Tipo 3/4 Alimentación a través de Ethernet
de 4 pares 802.3at PoE+
Compatible con voltaje dentro de 48-56 V CC
Potencia de salida DC 12V / 19V / 24V por control de interruptor DIP
Tipo de fuente de alimentación PoE Tramo final + Tramo
medio Tramo
final Tramo medio
Asignación de pines de alimentación 1/2 (+), 3/6 (-); 4/5 (+), 7/8 (-) o
1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-)
Conformidad con las normas
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt 4 pares Alimentación a través de Ethernet tipo 4
Cumplimiento normativo FCC, CE
Especificaciones del entorno
Temperatura de funcionamiento 0~ 50 grados C
Temperatura de almacenamiento -10~ 70 grados C
Humedad 5 ~ 95% (sin condensación)
Accesorios estándar
Contenido del paquete POE-173S x 1 Manual de
usuario x 1 Cable de red recto UTP de
15 cm x 1
Cables de enchufe hembra externos x 2:
5,5/2,5 mm a 5,5/2,5 mm
De 5,5/2,5 mm a 5,5/2,1 mm
