Cree un entorno de IoT inteligente con el fabuloso sensor LoRaWAN

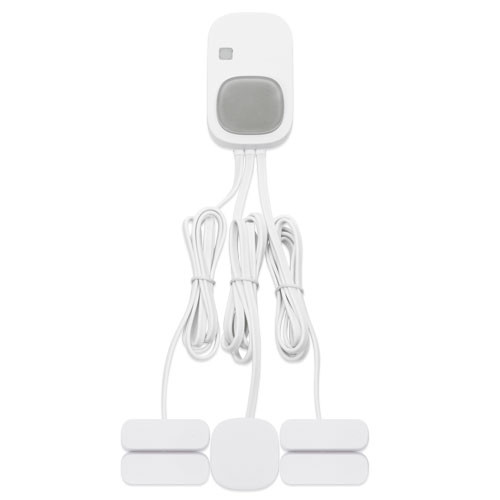

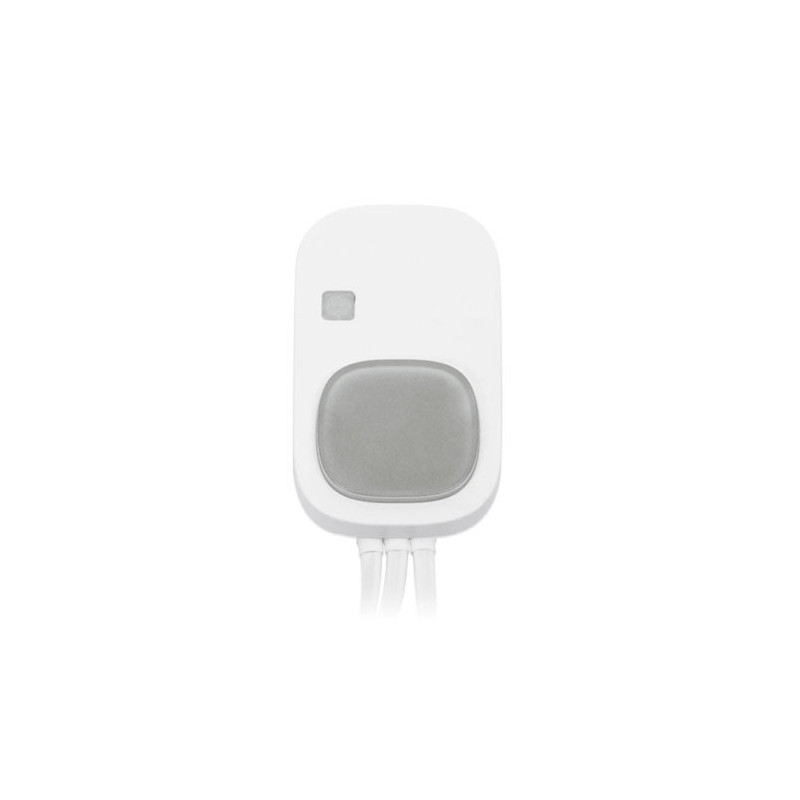

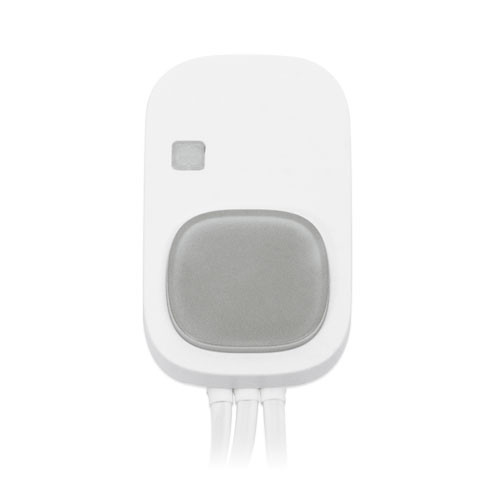

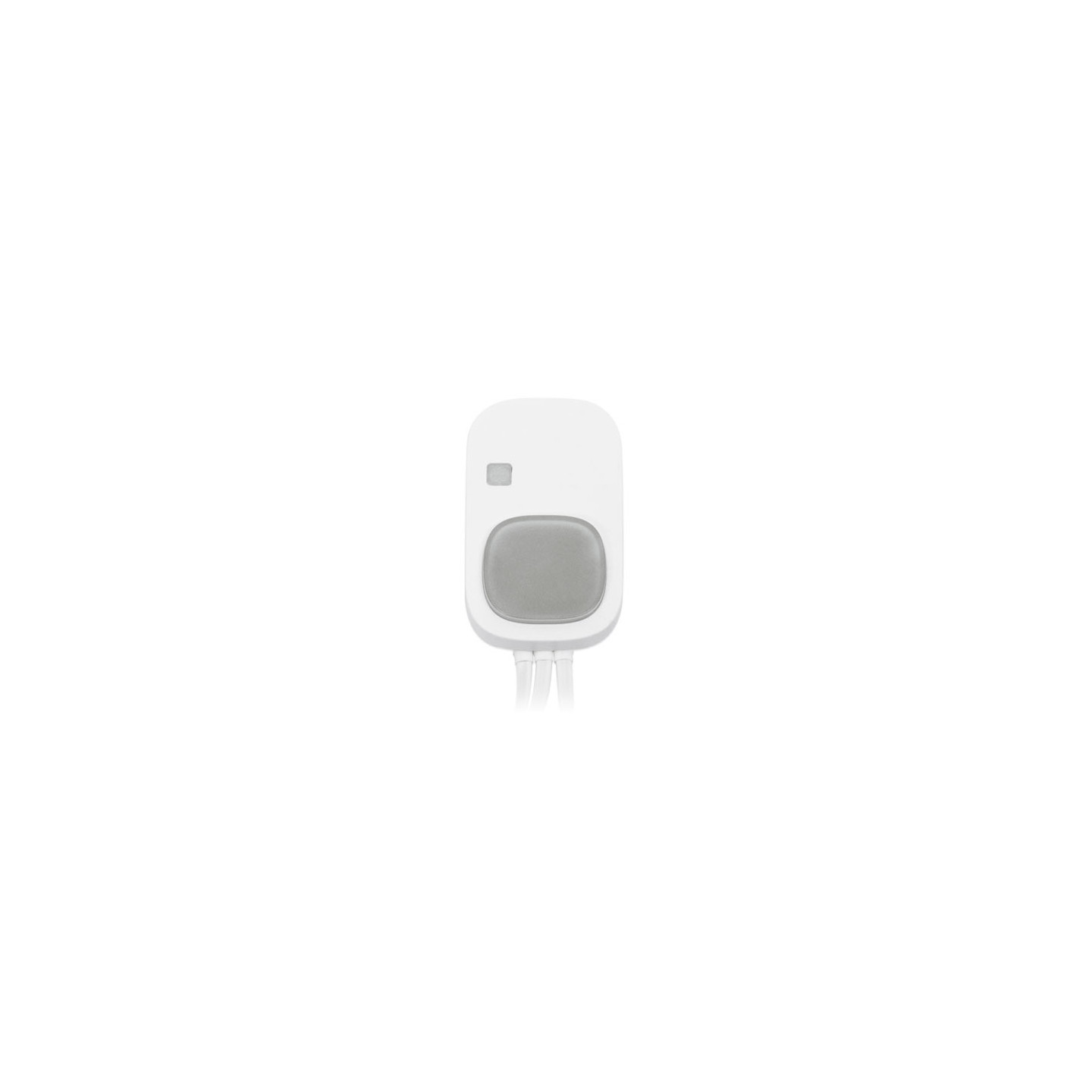

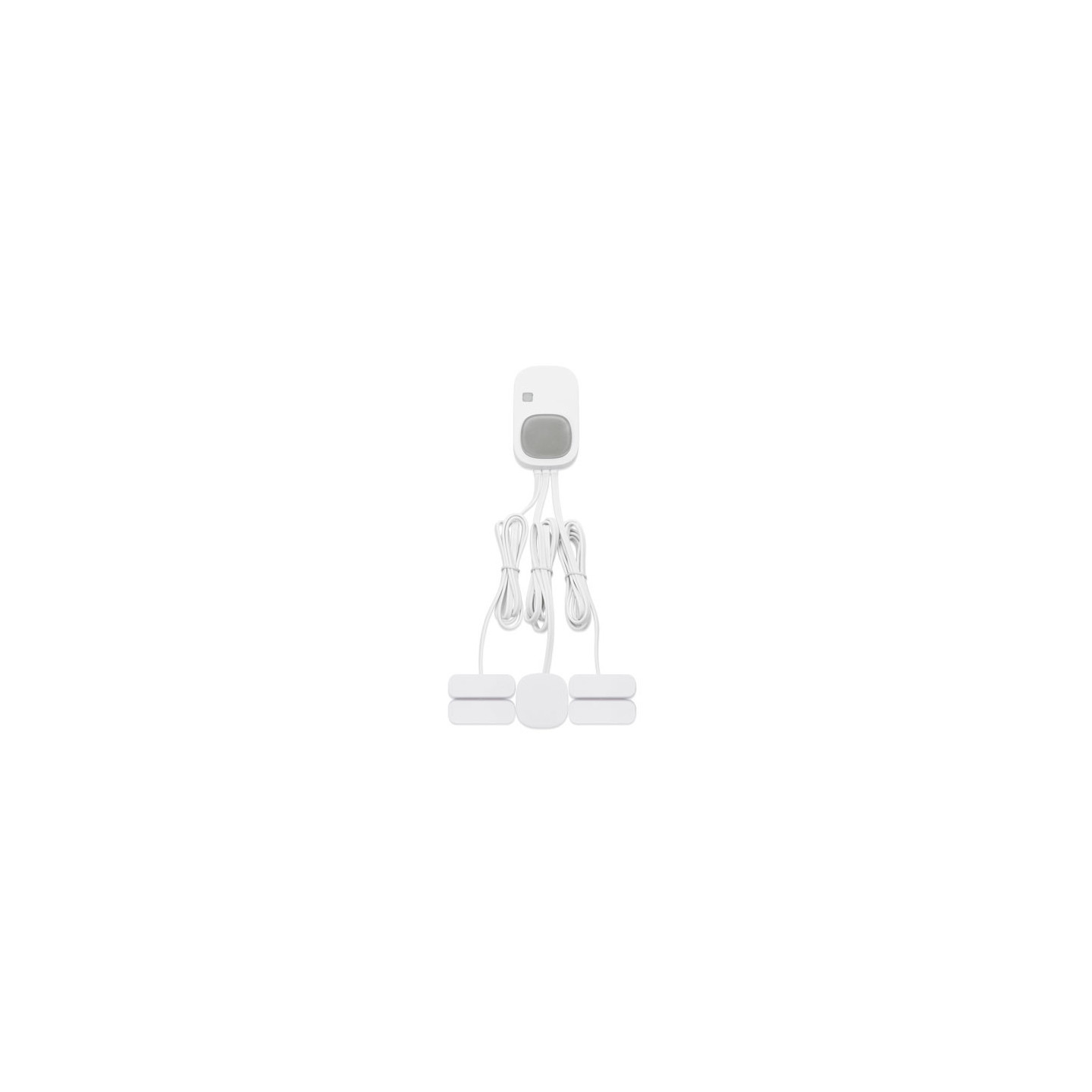

El sensor multifuncional LoRaWAN IP30 PLANET LS200-MF8 es compatible con las bandas de frecuencia EU868 y US915, ambas dentro del rango de menos de 1 GHz. Está diseñado para mejorar la funcionalidad y la seguridad de varios entornos a través de sus capacidades de monitoreo integral. Ideal para hogares inteligentes o cuidados a largo plazo, mantiene un clima interior óptimo al monitorear los niveles de temperatura y humedad, lo que garantiza la comodidad y la eficiencia energética.
- Su sensor infrarrojo pasivo es esencial para los sistemas de seguridad, ya que detecta cualquier movimiento.
- El sensor de luz optimiza las condiciones de iluminación interior, lo que reduce el consumo de energía.
- Los sensores de inclinación y vibración son cruciales en los entornos de cuidados a largo plazo, ya que monitorean el rendimiento de la maquinaria y la integridad estructural para evitar posibles fallas.
- El interruptor de láminas monitorea eficazmente el estado de las puertas y ventanas, mientras que el sensor de rotura de vidrio agrega una capa adicional de protección al detectar la rotura de vidrio.
Este sensor multifuncional garantiza un monitoreo integral, una automatización mejorada y una mayor seguridad, lo que lo hace indispensable para los entornos inteligentes modernos.
Tecnología inalámbrica LoRa y LoRaWAN
LoRa es una tecnología de modulación de RF de red de área amplia (LPWAN) de bajo consumo. Estandariza las LPWAN y permite enlaces de datos de alcance extremadamente largo. Con un alcance de hasta tres millas (cinco kilómetros) en áreas urbanas y más de 10 millas (15 kilómetros) en áreas rurales (línea de visión), LoRa es ideal para crear redes que requieren comunicación de largo alcance o profunda dentro de edificios. Una característica clave es su consumo de energía ultrabajo, lo que permite la implementación de dispositivos que funcionan con baterías que pueden durar hasta varios años. Al utilizar el protocolo abierto LoRaWAN en una topología en estrella, es adecuado para aplicaciones con numerosos dispositivos de bajo consumo que recopilan pequeñas cantidades de datos. La serie LS es ideal para dispositivos habilitados para LoRa en el sistema IoT.
Sensor basado en LoRaWAN
El sensor de la serie LS100/LS200 de PLANET LoRaWAN es totalmente compatible con las puertas de enlace LoRaWAN estándar, como la serie LCG-300 de PLANET, y es compatible con LoRaWAN clase A. Es ideal para aplicaciones de IoT a gran escala, como automatización de edificios, medición inteligente, sistemas de climatización, agricultura y más. El sensor facilita la integración perfecta de varios sensores, lo que lo convierte en una opción perfecta para modernizar activos heredados en sistemas habilitados para IoT.
Sensores ambientales:
- Temperatura y humedad
-
- Sensor de temperatura y humedad interior LoRaWAN IP65 LS200-TH
-
- Fugas de agua
-
- Sensor de fugas de agua LoRaWAN IP65 LS100-WL
-
- Detección de luz
-
- Sensor de nivel de luz LoRaWAN IP65 LS200-LG
-
- Gas
-
- Sensor TVOC LoRaWAN IP65 LS200-VOC
- Sensor PM2.5 LoRaWAN IP30 LS200-PM25
- Detector de CO LoRaWAN IP20 LS100-CO
-
- Humo
-
- Detector de humo LoRaWAN IP20 LS100-SMK
-
Sensores del dispositivo:
- Detección de temperatura y humedad
-
- Sensor de temperatura del producto LoRaWAN IP65 LS200-PT
- Sensor de temperatura de la máquina LoRaWAN IP65 LS200-TC
- Sensor de temperatura y humedad del refrigerador LoRaWAN IP65 LS200-RF
-
- Monitoreo de seguridad
-
- LS100-PIR Detector de interior LoRaWAN IP30 Sensor de ocupación
- Sensor de puertas y ventanas LoRaWAN IP30 LS100-DW
-
- Monitoreo de corriente y potencia
-
- Medidor de corriente trifásico LoRaWAN IP53 LS200-CM3
- Medidor de corriente monofásico LoRaWAN IP53 LS200-CM
- Enchufe de alimentación LoRaWAN IP20 LS250-PLUG con medidor de potencia
-
- Multifunción
-
- Sensor de temperatura, humedad, infrarrojos pasivos, inclinación, vibración, interruptor de láminas, luz y rotura de vidrio LoRaWAN IP30 LS200-MF8
-
Detalle de productos
Transmisión inalámbrica
Tecnología LoRaWAN
Frecuencia LS200-MK8-EU868
863–870 MHz
LS200-MF8-US915
902–928 MHz
Potencia TX LS200-MK8-EU868
EU868 16dbm
IN865 20dbm (opcional)
LS200-MF8-US915
US915 20dbm AS923 16dbm
(opcional)
AU915 20dbm (opcional)
KR920 14dbm (opcional)
Sensibilidad Rx -136 dBm (LoRa, factor de dispersión = 12, tasa de bits = 293 bps)
-121 dBm (FSK, desviación de frecuencia = 5 kHz, tasa de bits = 1,2 kbps)
Modo de trabajo OTAA/ABP Clase A
Interfaces de datos
Fuente de alimentación 2 pilas
de botón CR2450 de 3,0 V (pilas no incluidas)
Voltaje de funcionamiento CC 2.3 ~ 3V
Duración de la batería 2,26 años
(Condiciones: temperatura ambiente 25 °C, 15 min reportar una vez, potencia TX = 20dBm, factor de dispersión LoRa SF = 10)
Umbral de batería baja 3.2V
Características físicas

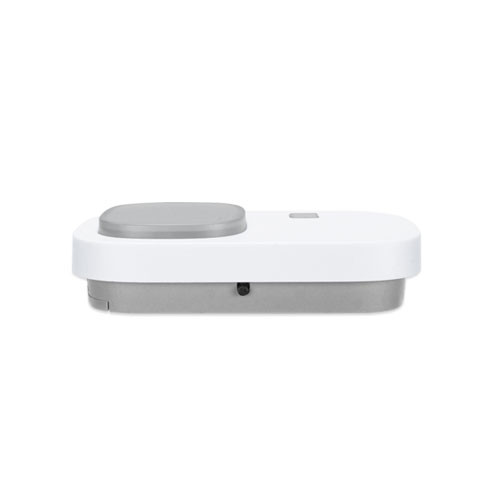

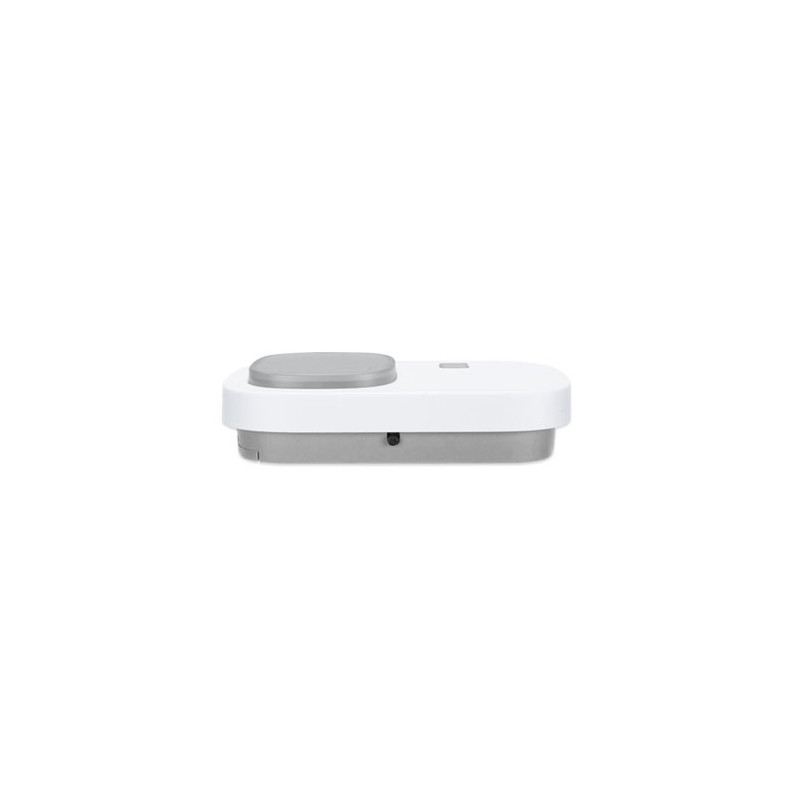

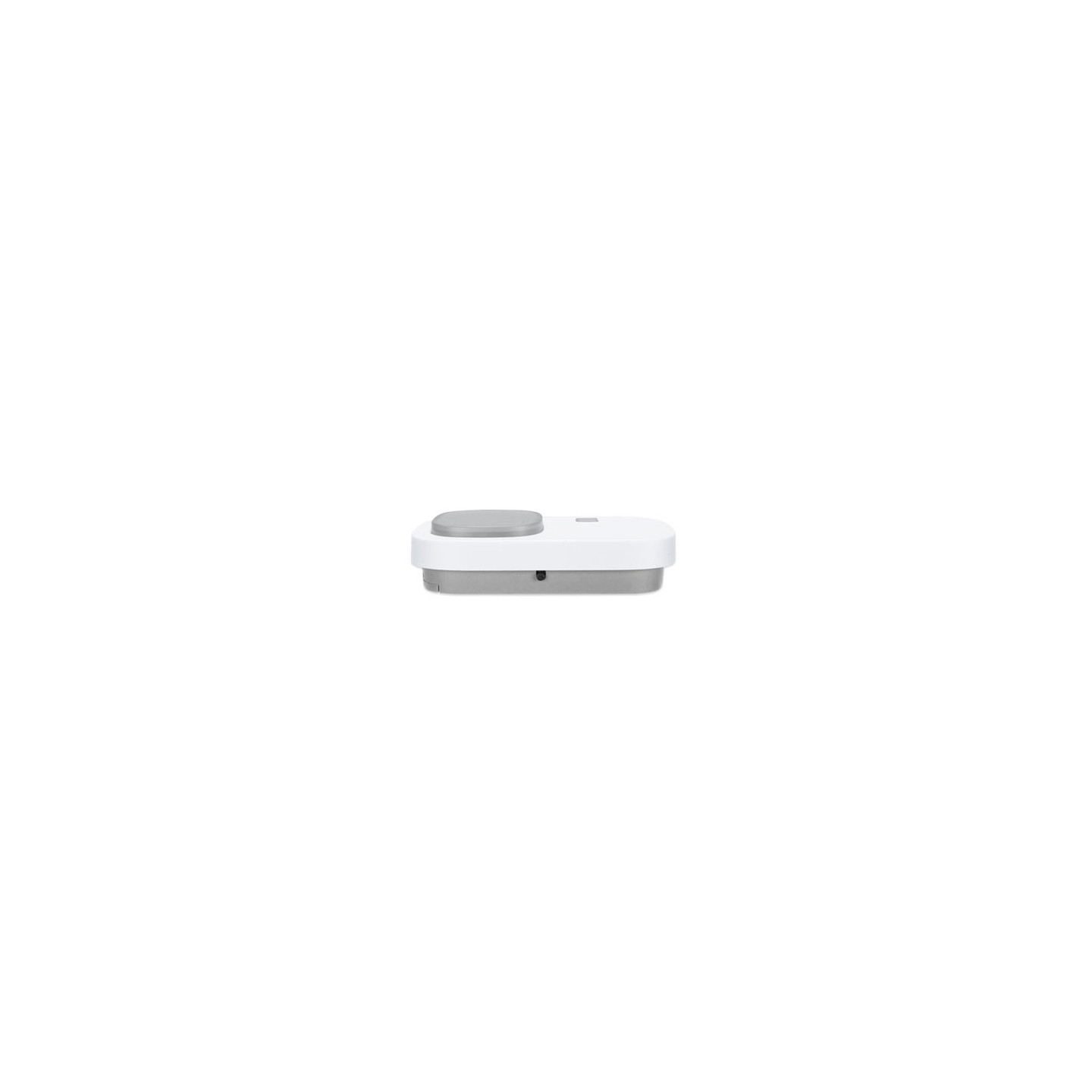

Dimensiones (largo x ancho x alto) 75,5 x 19,4 x 44 mm
Peso 120 g

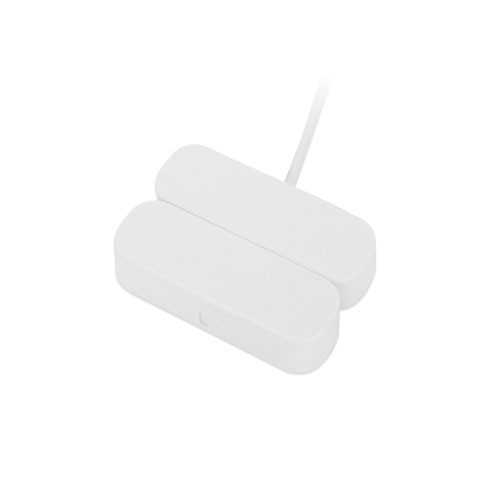

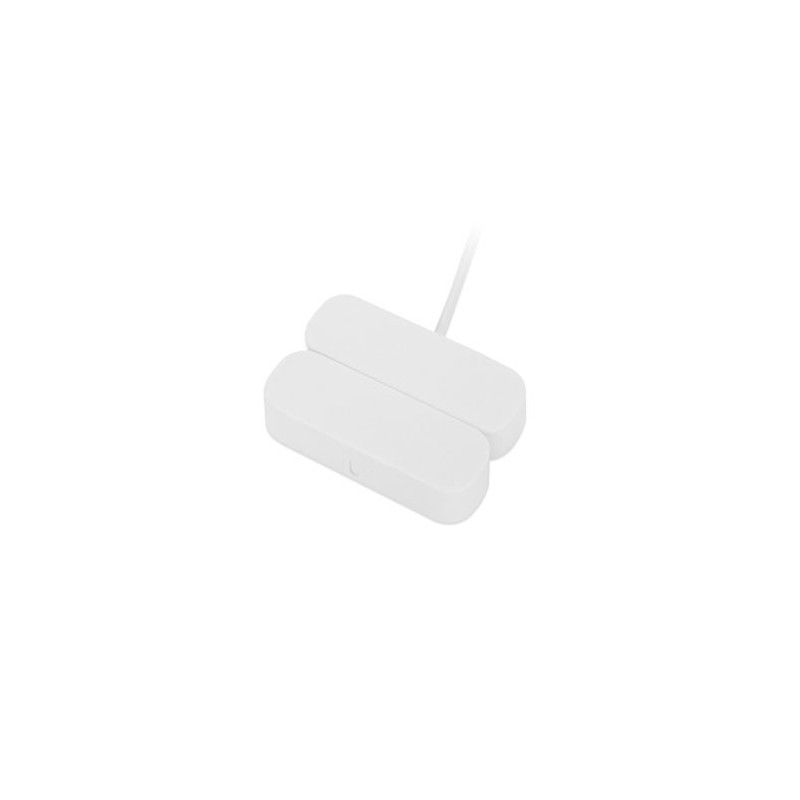

Dimensiones del sensor Interruptor de láminas: 46 x 16 x 12,9 mm

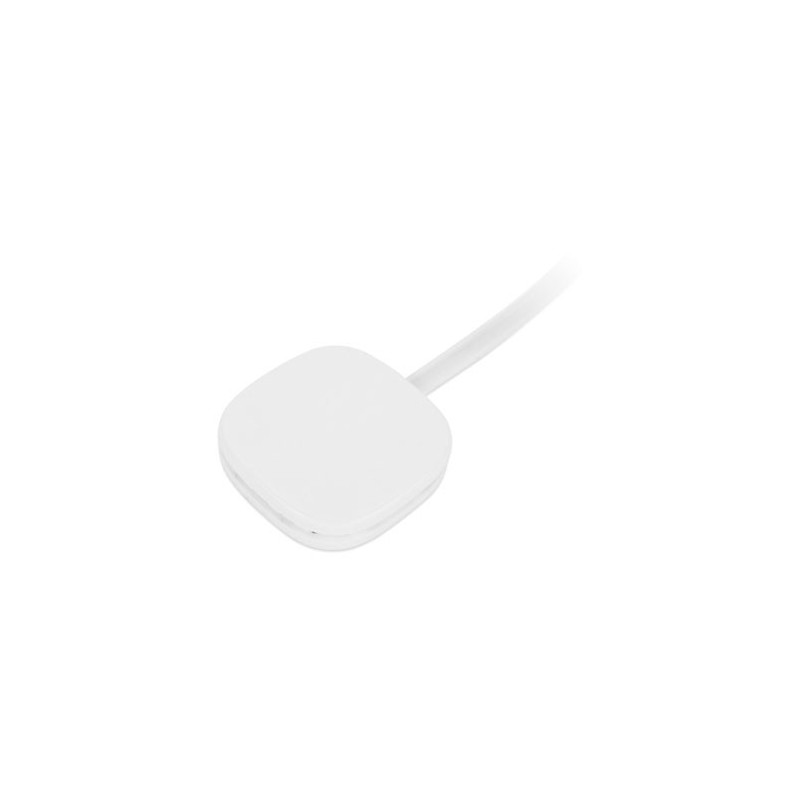

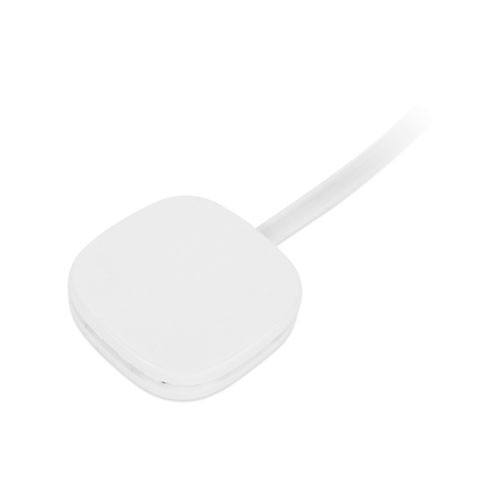

Sensor de rotura de vidrio: 36 x 36 x 7,9 mm
Protección de ingreso Interruptor
de láminas IP30 - IP67 rotura
de cristal - IP40
Mediciones de sensores Información
del sensor de temperatura Rango de medición: -20 °C a 55 °C
Precisión de medición: ±1 °C
Rango de medición de información
del sensor de humedad: 0% HR a 100% HR
Precisión de medición: ±7% HR
Información
del sensor infrarrojo pasivo Ángulo detectable: 80° horizontalmente / 55° verticalmente
Rango detectable: 3 m a 5 m
Información del sensor de luz Rango de medición de iluminación: 1 lux a 3000 lux
Precisión de medición de iluminación: <15%
de inclinación Ángulo de conversión de información
del sensor: 45±5 grados
Resistencia de contacto: menos de 10 ohmios
La resistencia de aislamiento: Más de 100 megaohmios Temperatura de funcionamiento: -40 °C a 85 °C
Tipo de
instalación: Adecuado para PCB en estado vertical
Modelo de información
del sensor de vibración: Interruptor
de disparo de señal omnidireccional tipo bola Voltaje: <6V
Corriente: 2uA a 10mA
Resistencia de aislamiento: >10M Ω
Tasa de disparo: 100% (amplitud > 1 mm, frecuencia > 20 Hz)
Frecuencia de disparo: >50Hz
Información

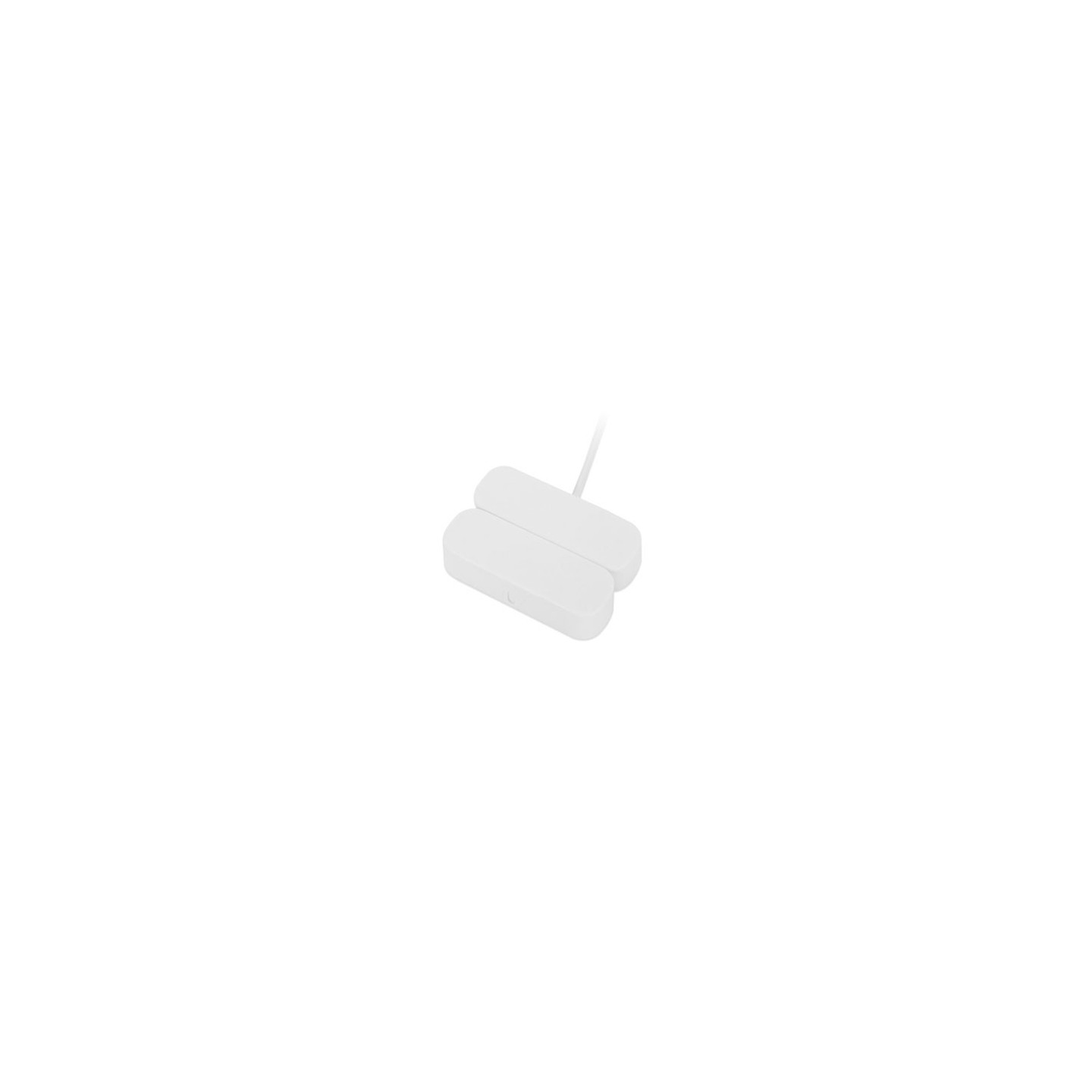

del sensor del interruptor de láminas Resistencia de aislamiento mínima 10 ^ 10 Ω
Resistencia máxima de contacto 100 m Ω
Corriente máxima de conmutación 0,5 A

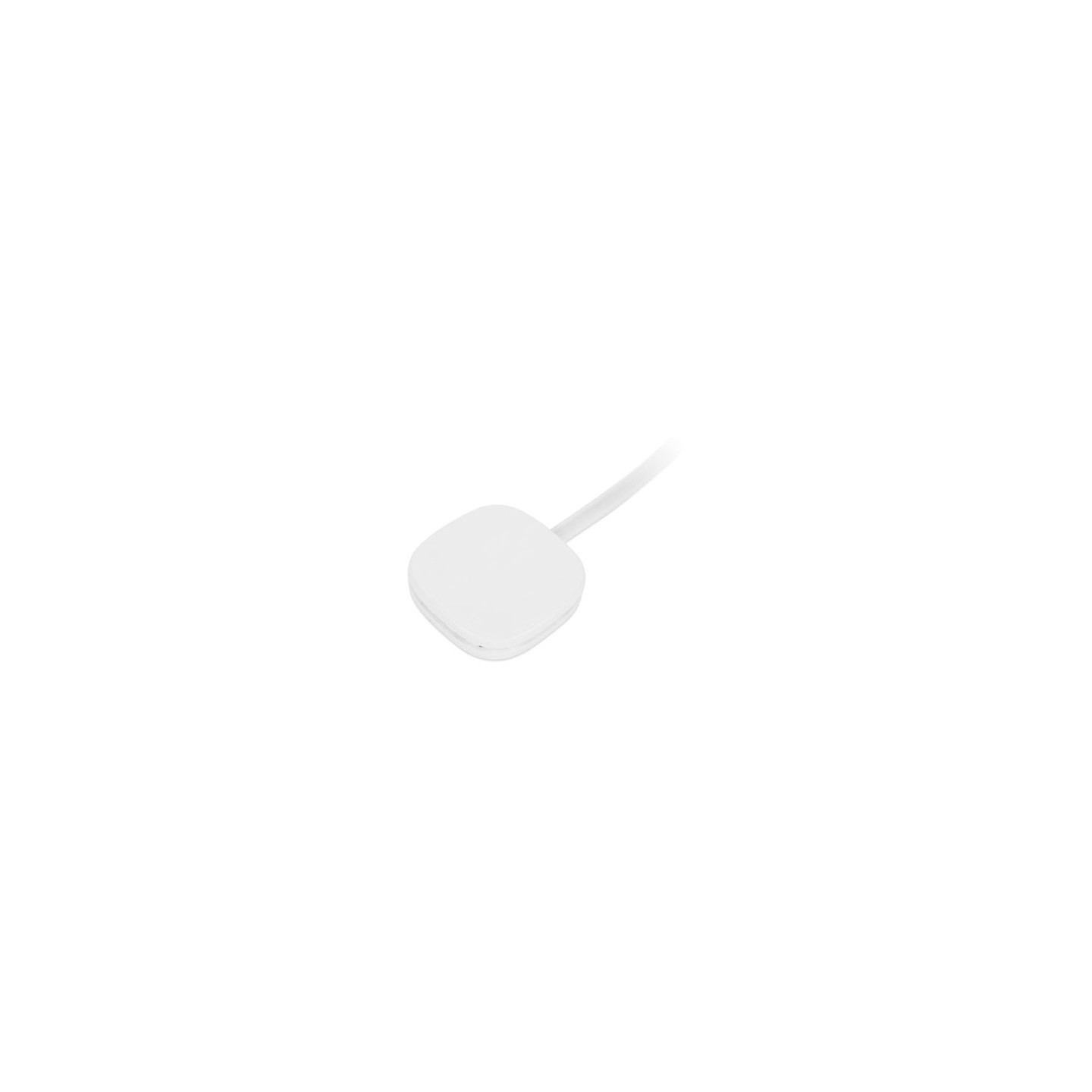

Rotura de vidrio Información del sensor
Modo de detección: Zumbador
piezoeléctrico Fuente de alimentación: Chip
de voltaje autogenerado Impedancia: Normal (NC): 7Ω (máx.) Alarma (NO): 1MΩ (min)
Rango de detección del sensor: dentro de un
radio de 2,5 m Tiempo de detección de señal: 1-3 segundos
Voltaje de bucle: 15VDC (máx.)
Corriente de bucle: 25 mA (máx.)
Temperatura de funcionamiento: -10 a 50 °C
Longitud del cable: 100 cm
Temperatura de funcionamiento De -10 °C a 50 °C
Humedad relativa <90% HR (sin condensación)
Temperatura de almacenamiento -40 °C ~ 85 °C
Conformidad con las normas
Cumplimiento normativo ROJO CE, FCC PARTE 15B
