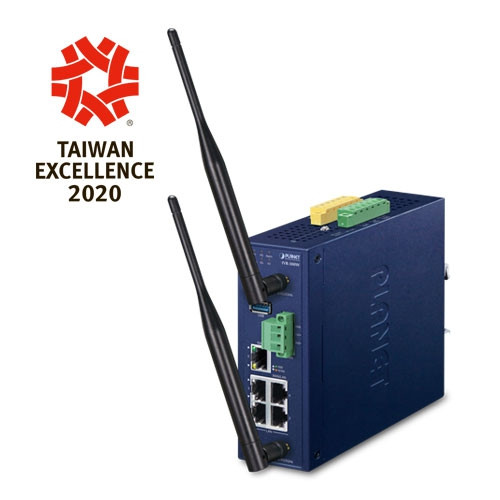

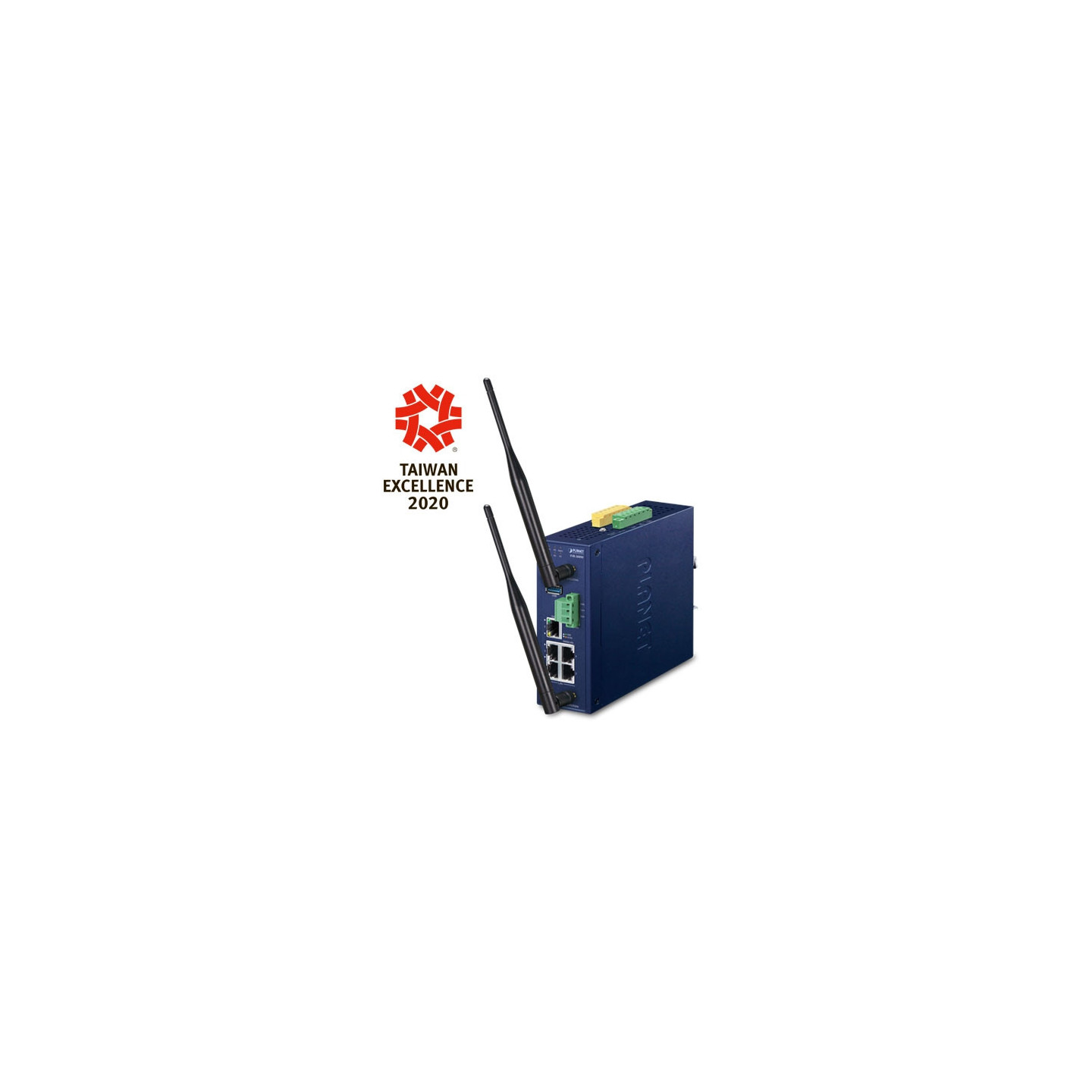

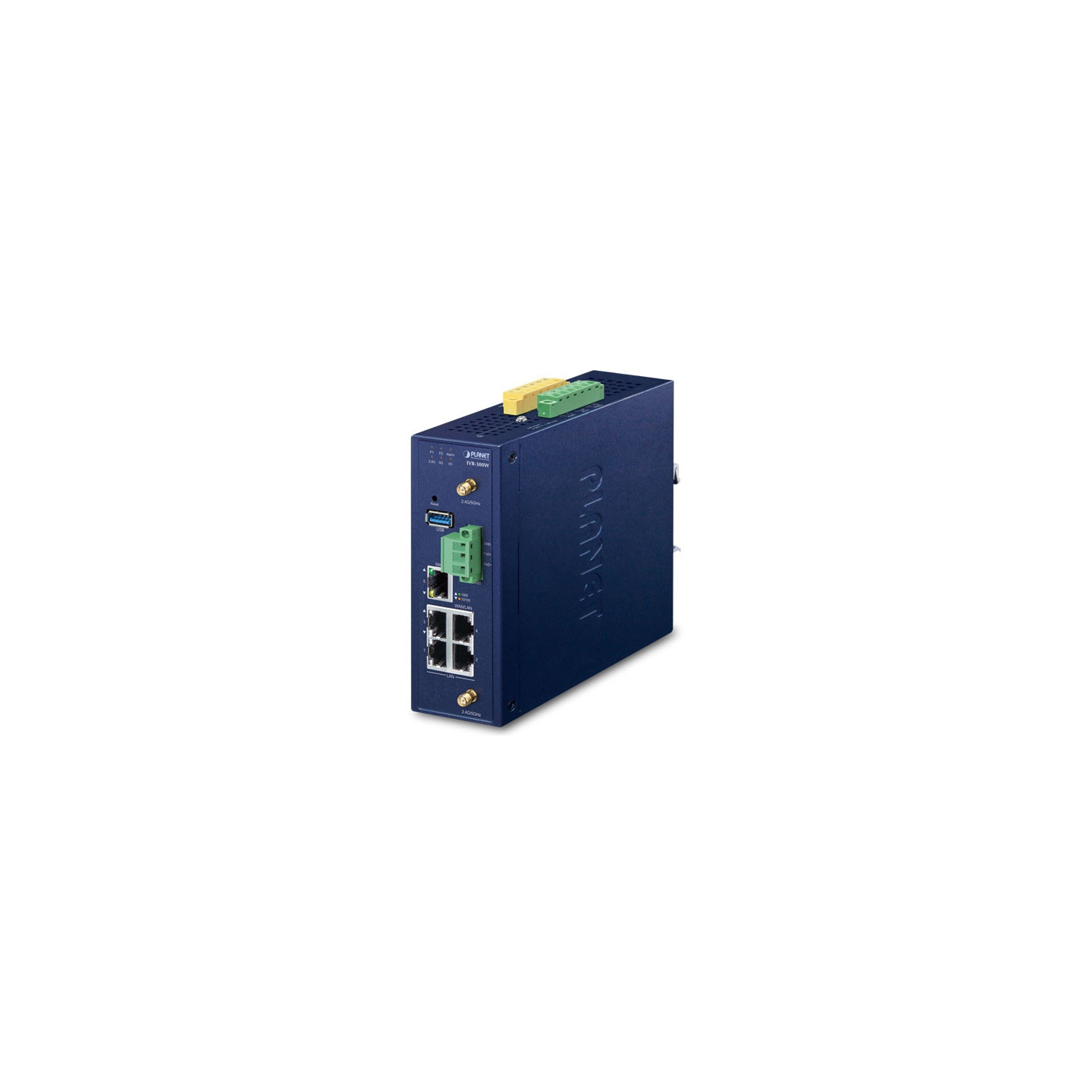

PLANET IVR-300W

Especificaciones de hardware

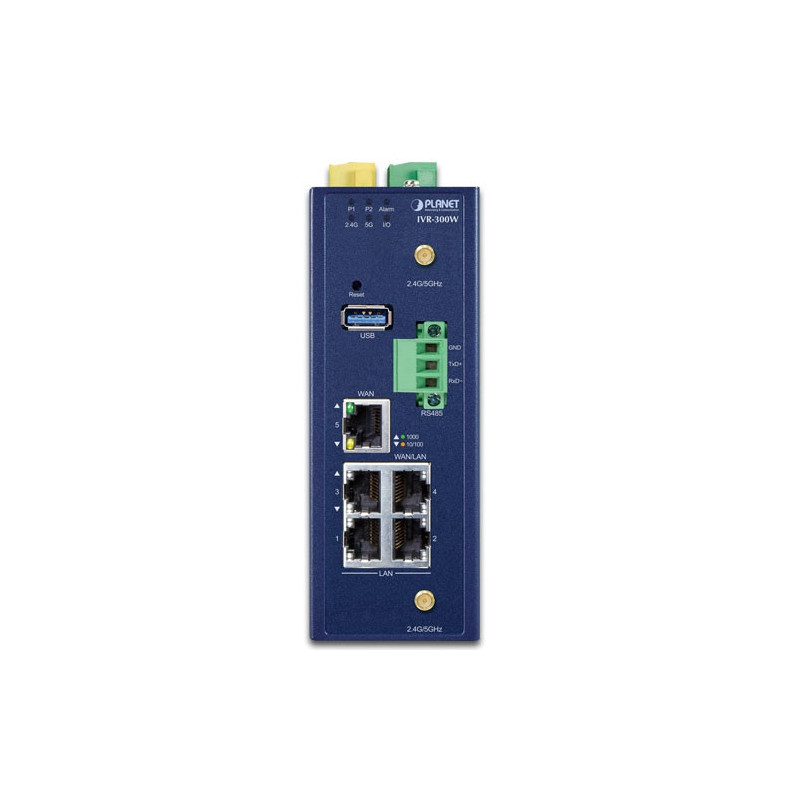

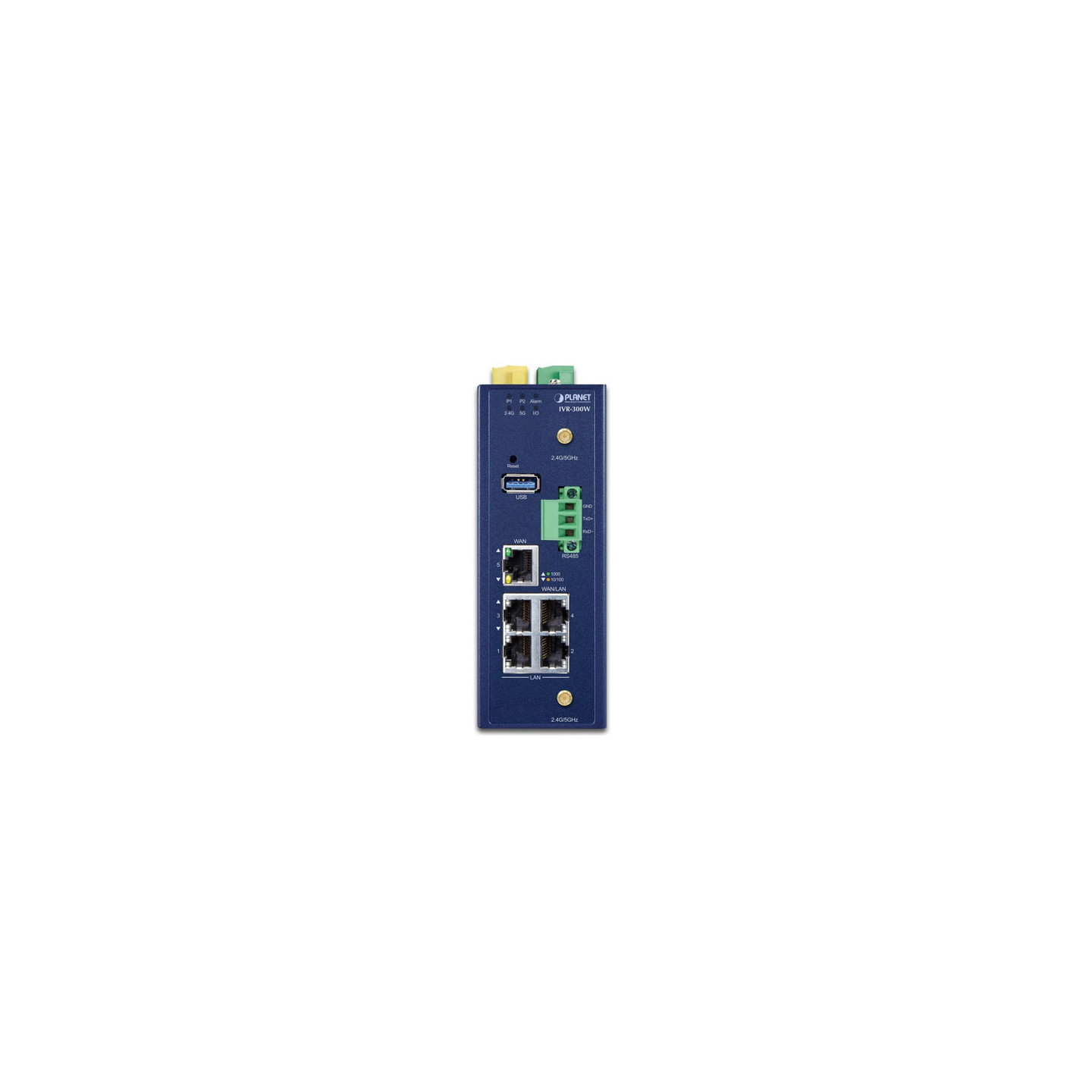

Puertos de cobre 5 puertos Ethernet RJ45 10/100/1000BASE-T, incluidos

3 puertos LAN (puertos 1 a 3),

1 puerto LAN/WAN (puerto 4),

1 puerto WAN (puerto 5)

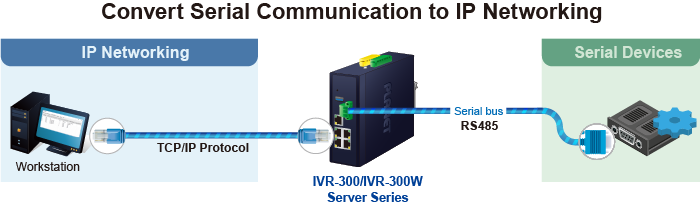

Interfaz serie 1 bloque de terminales de 3 pines para RS485

Puerto USB 1 puerto USB 3.0

Interfaces DI y DO 2 Entrada digital (DI):

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

2 Salida digital (DO):

Colector abierto a 24 V CC, 100 mA máx.

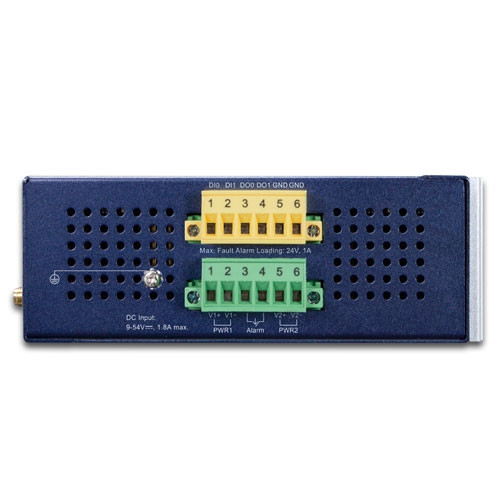

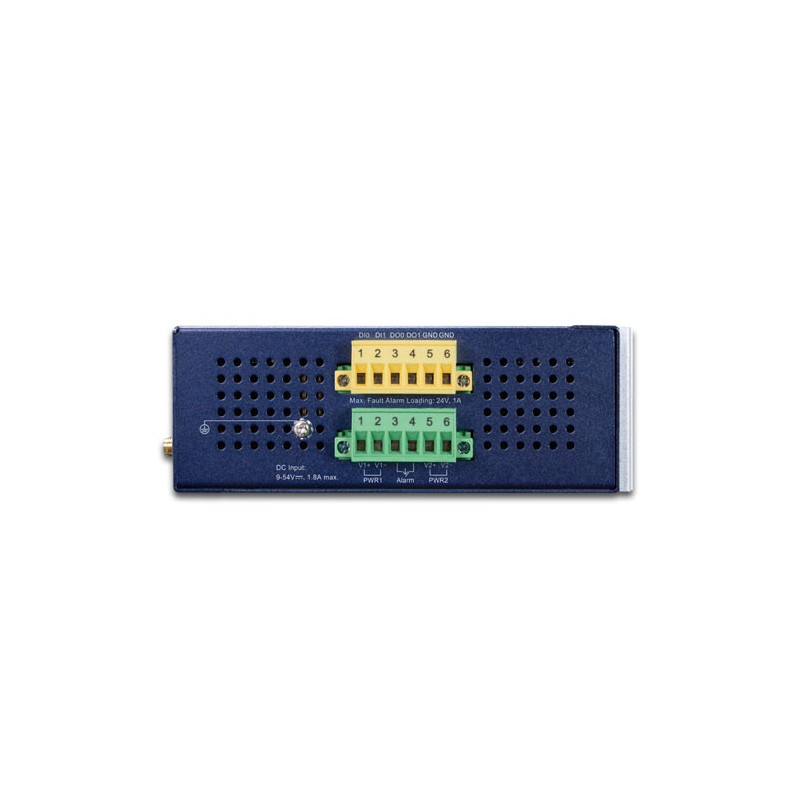

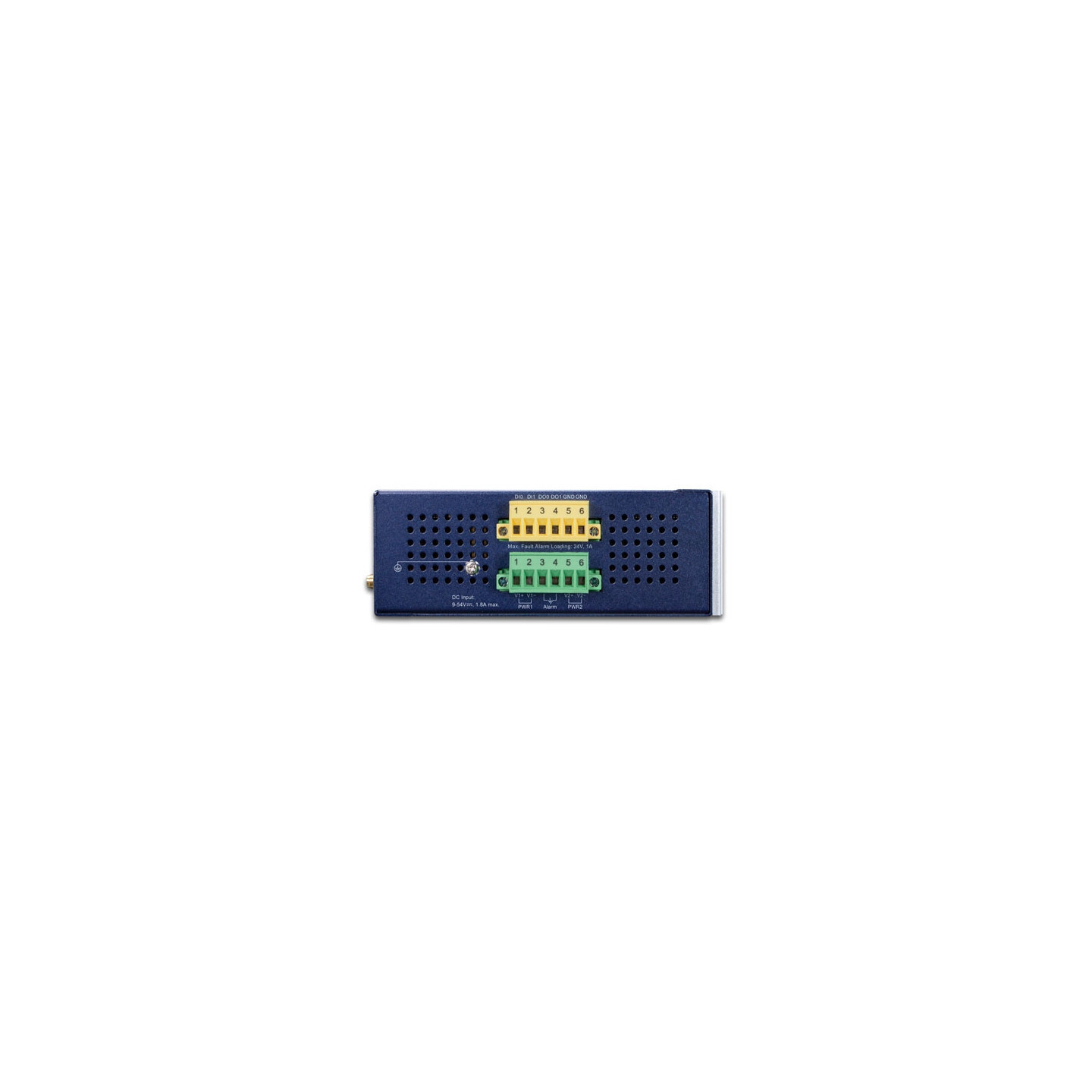

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Recinto Carcasa metálica IP30

Instalación Carril DIN, de sobremesa, de pared

Indicadores LED Sistema:

P1 (verde)

P2 (verde)

Alarma (rojo)

E/S (rojo)

Interfaces Ethernet (puertos 1-4 y puerto WAN):

1000 LNK/ACT (verde)

10/100 LNK/ACT (ámbar)

Wi-Fi:

2.4G (verde)

5G (verde)

Dimensiones (ancho x fondo x alto) 50 x 135 x 135 mm

Peso 773 g

Requisitos de alimentación: CC 9 ~ 54 V CC, 1,8 A

Consumo de energía Máx. 3,8 vatios/12,95 BTU (sin carga)

Máx. 15,6 vatios/53,19 BTU (carga completa)

Inalámbrico

Estándar IEEE 802.11a/n/ac/ax 5GHz

IEEE 802.11g/b/n/ax 2.4GHz

Modo de banda Modo simultáneo 2.4G y 5G

Antena Antenas externas de 5 dBi con conectores SMA para Wi-Fi

Rango de frecuencia 2,4 GHz

América FCC: 2,412 ~ 2,462 GHz

Europa ETSI: 2,412 GHz ~ 2,472 GHz

5 GHz

5,15 GHz ~ 5,875 GHz

Canales de operación 2.4GHz

América FCC: 1~11

Europa ETSI: 1~13

5GHz

América FCC:

No DFS: 36, 40, 44, 48, 149,153,157,161,165

DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 132, 136, 140

Europa ETSI:

No DFS: 36, 40, 44, 48

DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140

La lista de canales de 5 GHz puede variar en diferentes países de acuerdo con sus regulaciones.

Ancho del canal 20 MHz, 40 MHz, 80 MHz

Velocidades de transmisión de datos Transmisión: 600 Mbps* para 2,4 GHz y 1200 Mbps* para 5 GHz

Recepción: 600 Mbps* para 2,4 GHz y 1200 Mbps* para 5 GHz

*La distancia de transmisión estimada se basa en la teoría. La distancia real puede variar en diferentes entornos.

Potencia de transmisión 11B: 23dBm +/- 1.5dbm @11Mbps

11G: 20dBm +/- 1.5dbm @54Mbps

11g/n: 20dBm +/- 1.5dbm @MCS7, HT20

17dBm@MCS7, HT40

11a: 19.5dBm +/- 1.5dbm @54Mbps

11a/n: 19.5dBm+/- 1.5dbm @MCS7, HT20

17dBm@MCS7, HT40

11ac HT20: 20+/-1.5dBm @MCS8

11ac HT40: 17+/-1.5dBm @MCS9

11ac HT80: 14.5+/-1.5dBm @MCS9

11ax HT20: 20+/-1.5dBm @MCS9

11ax HT40: 17 +/- 1.5dBm @MCS9

HT80 de 11 ejes: 14,5 +/- 1,5 dBm @MCS11

Seguridad de encriptación Seguridad

de cifrado WEP (64/128 bits) WPA / WPA2 (TKIP/AES)

WPA-PSK / WPA2-PSK (TKIP/AES) / WPA3-PSK (TKIP/AES) Autenticador

802.1x

Inalámbrico Avanzado Wi-Fi Multimedia (WMM)

Selección

automática de canales Administración de energía de

salida inalámbrica Filtrado de direcciones MAC

Funciones avanzadas

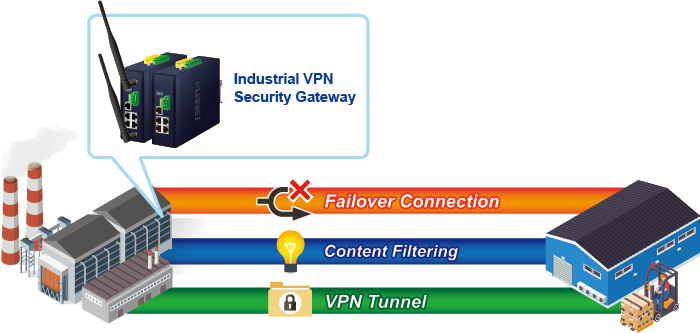

VPN IPSec/Servidor remoto (de red a red, de host a red)

Servidor

GRE

PPTP Servidor

L2TP Servidor/cliente SSL (Open VPN)

Túneles VPN Máx. 60

Rendimiento de VPN Máx. 108 Mbps

Métodos de encriptación Cifrado DES, 3DES, AES o AES-128/192/256

Métodos de autenticación Algoritmo de autenticación MD5/SHA-1/SHA-256/SHA-384/SHA-512

Administración

Interfaces de administración básicas Compatible con el navegador

web SNMP v1, v2c

PLANET Smart Discovery y el controlador NMS

Interfaces de gestión seguras TLSv1.2, SNMP v3

Registro del sistema Registro de eventos del sistema

Otros Asistente de

configuración Panel de control Estado/servicio

del

sistema Estadísticas

Estado

de la conexión Reinicio

automático Diagnóstico

Conformidad con las normas

Cumplimiento normativo CE, FCC

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 90% (sin condensación)

Almacenamiento Temperatura: -40 ~ 85 grados C

Humedad relativa: 5 ~ 90% (sin condensación)
