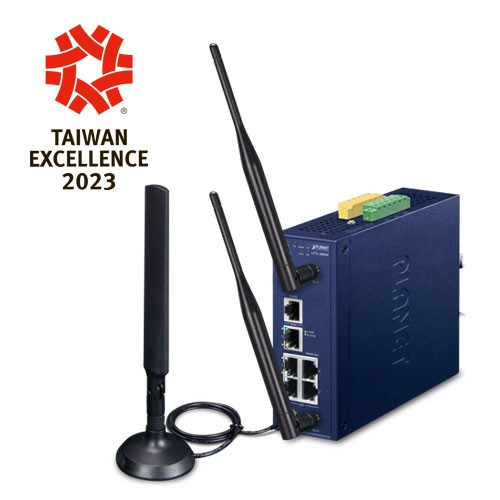

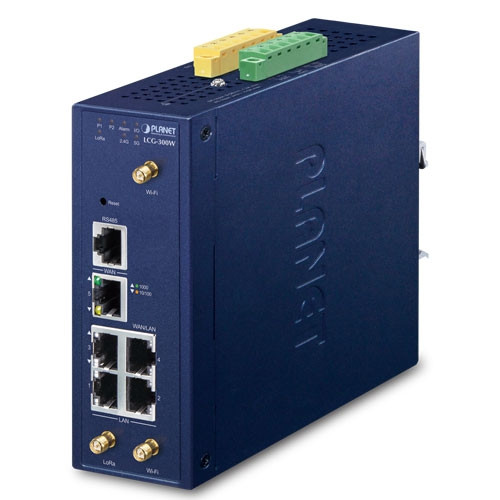

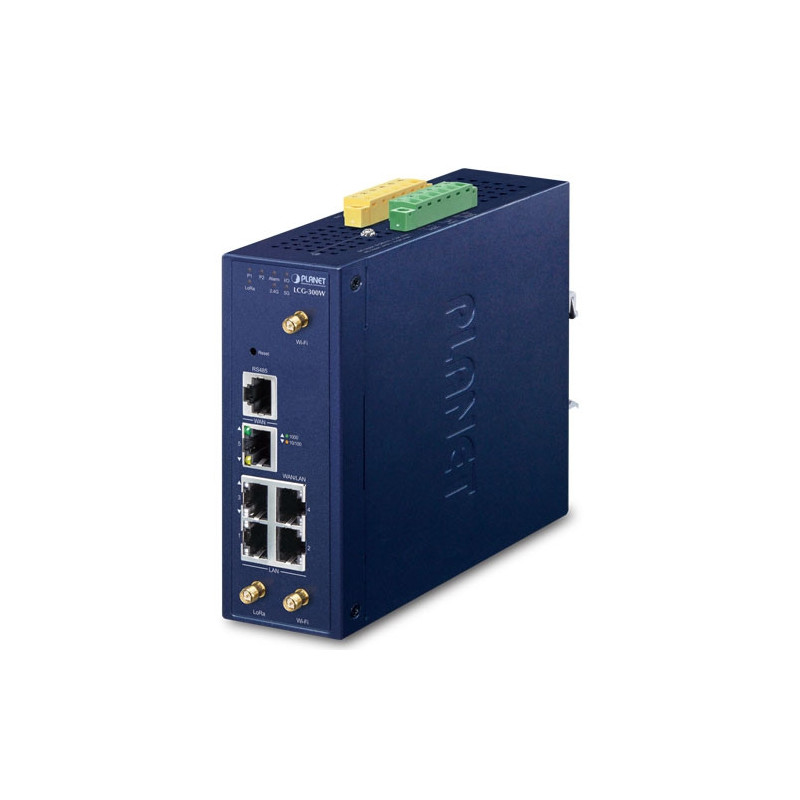

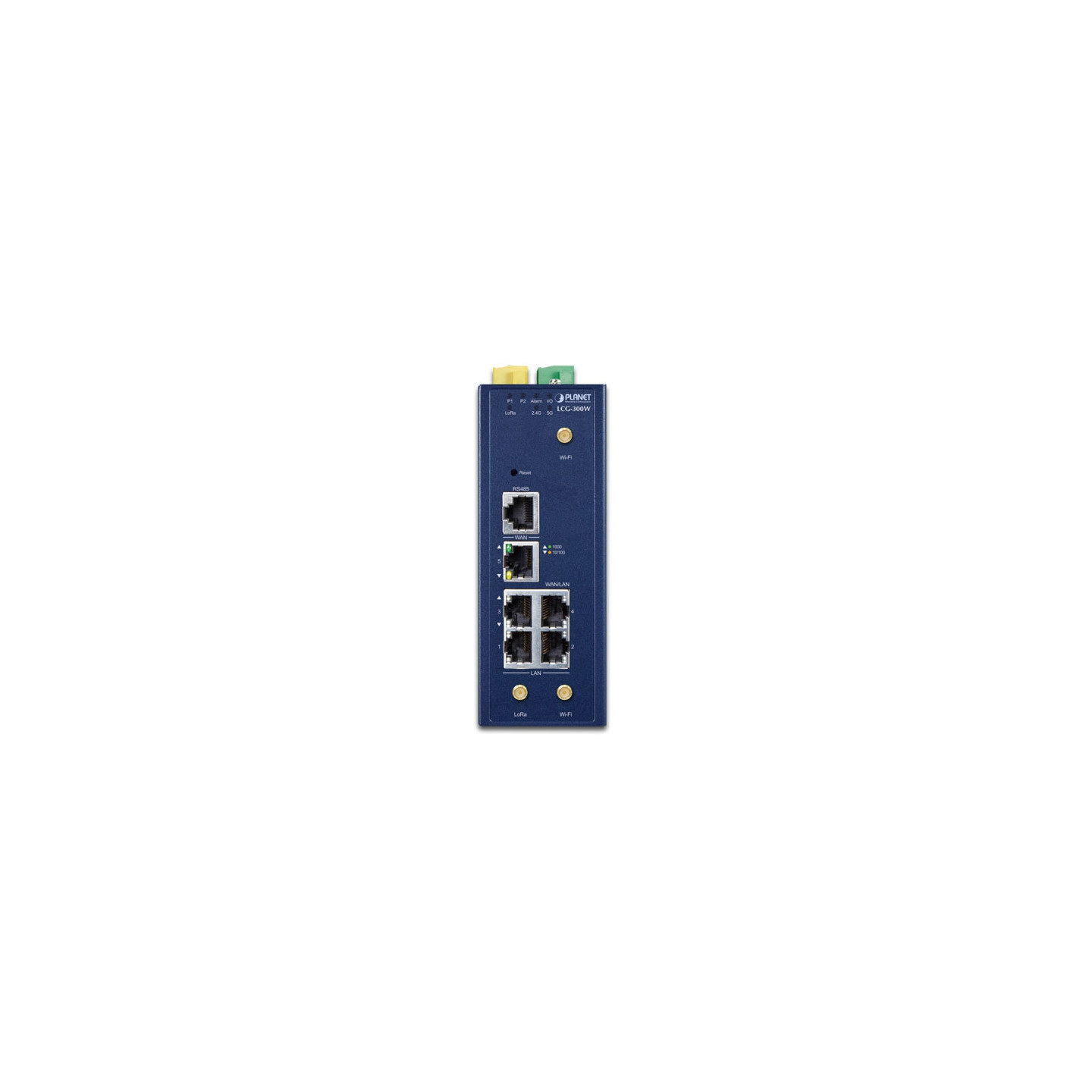

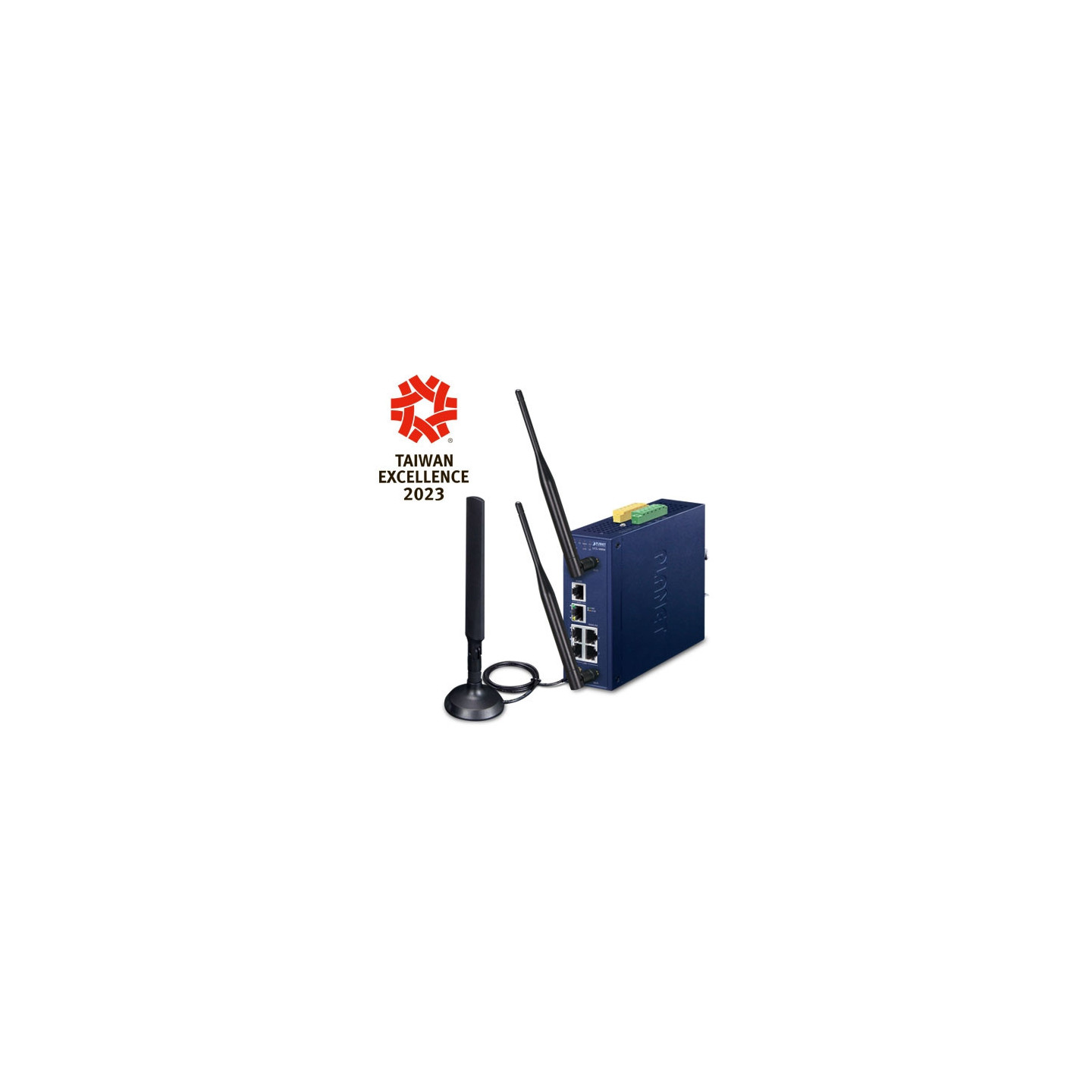

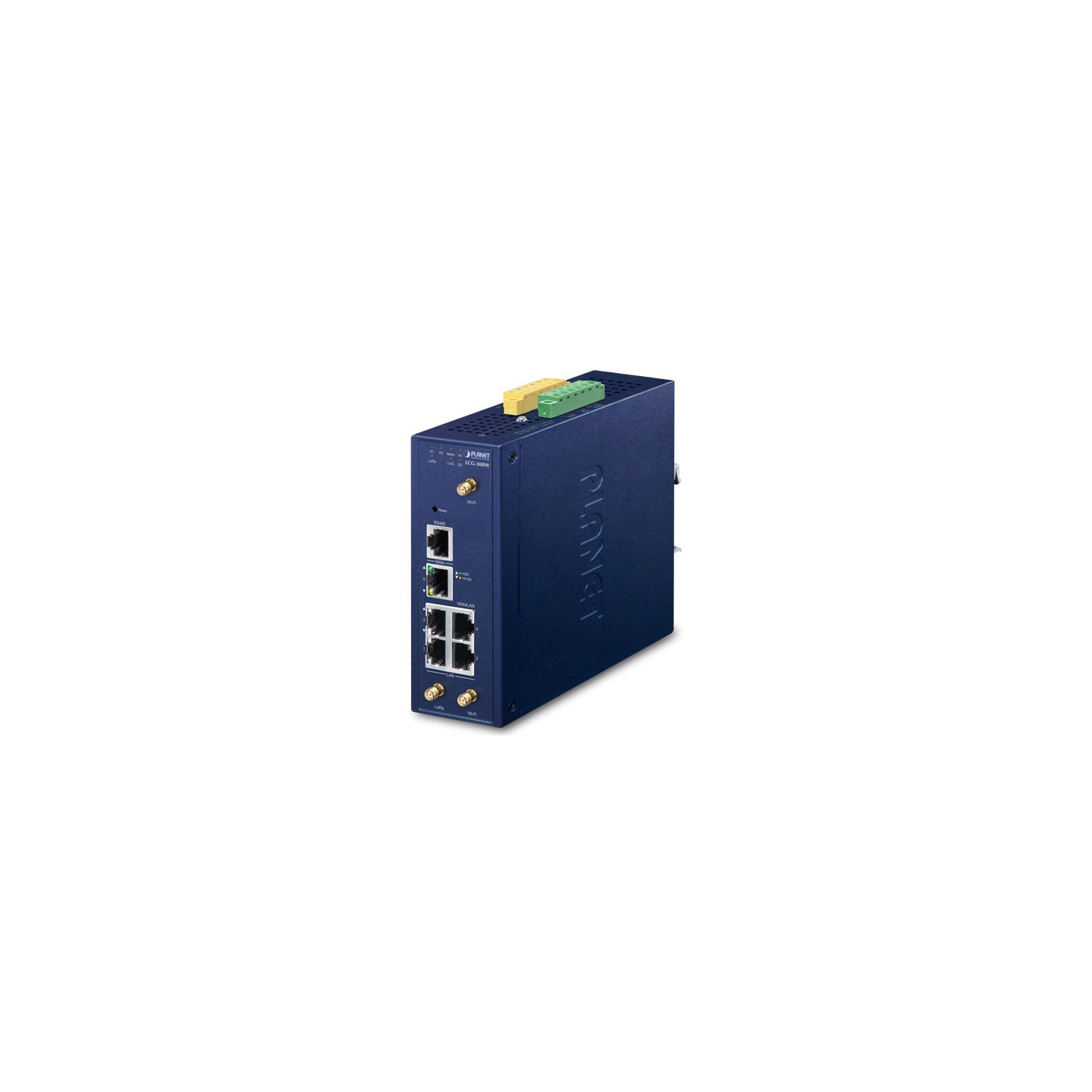

PLANET LCG-300W
Puerta de enlace inalámbrica LoRaWAN industrial con 5 puertos 10/100/1000T
Construido sobre la plataforma de largo alcance y baja potencia

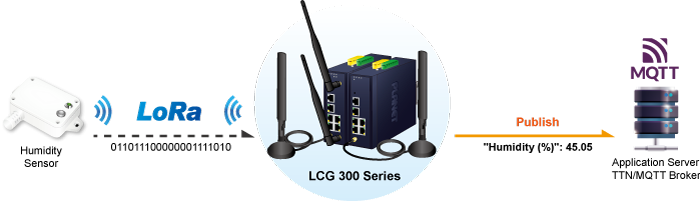

PLANET LCG-300W es una puerta de enlace LoRaWAN de grado industrial todo en uno con conectividad confiable para implementaciones de IoT. Con la compatibilidad con el protocolo LoRaWAN, ayuda a conectar la red inalámbrica LoRa a una red IP. El LoRa inalámbrico permite que los sensores transmitan datos a distancias extremadamente largas con un bajo consumo de energía. El LCG-300W es totalmente compatible con el protocolo LoRaWAN y admite la conexión con hasta 300 nodos finales. También proporciona bandas de frecuencia LoRaWAN estándar preconfiguradas para diferentes países. PLANET LCG-300W es la mejor opción para ayudarlo a promover la implementación de la red AIoT.
Detalle de productos
Especificaciones de hardware

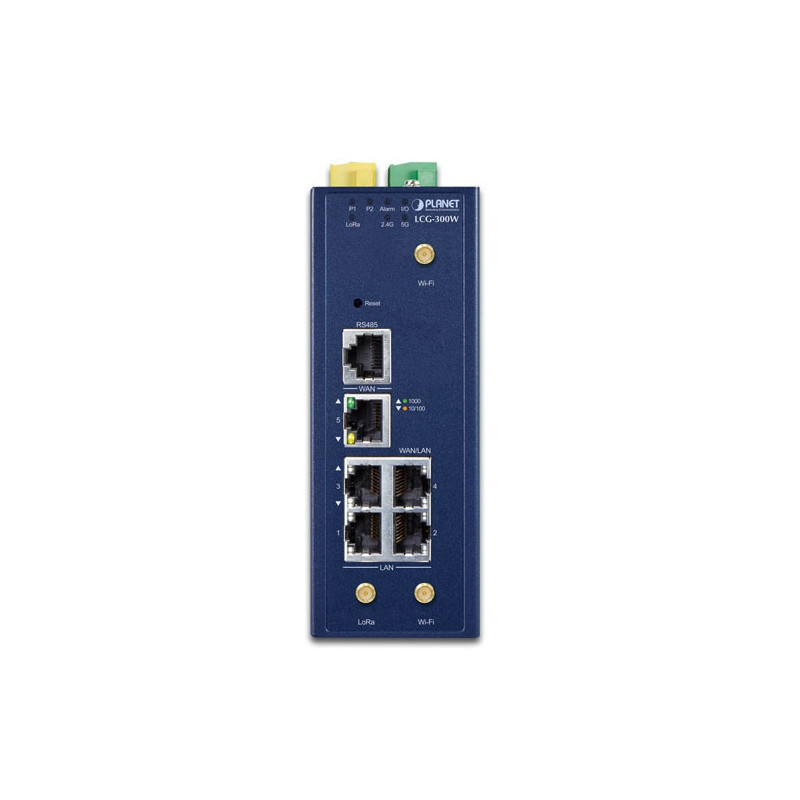

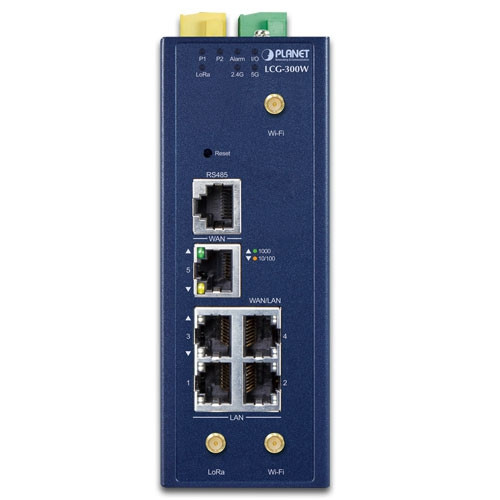

Puertos de cobre 5 puertos Ethernet RJ45 10/100/1000BASE-T, incluidos
3 puertos LAN (puertos 1 a 3),
1 puerto LAN/WAN (puerto 4),
1 puerto WAN (puerto 5)
Interfaz serie Puerto serie RJ45
Antena LoRa Antenas externas de 2 dBi con conectores SMA para LoRa
Interfaces DI y DO 2 Entrada digital (DI):
Nivel 0: -24 V ~ 2,1 V (±0,1 V)
Nivel 1: 2,1 V ~ 24 V (±0,1 V)
Carga de entrada a 24 V CC, 10 mA máx.
2 Salida digital (DO):
Colector abierto a 24 V CC, 100 mA máx.

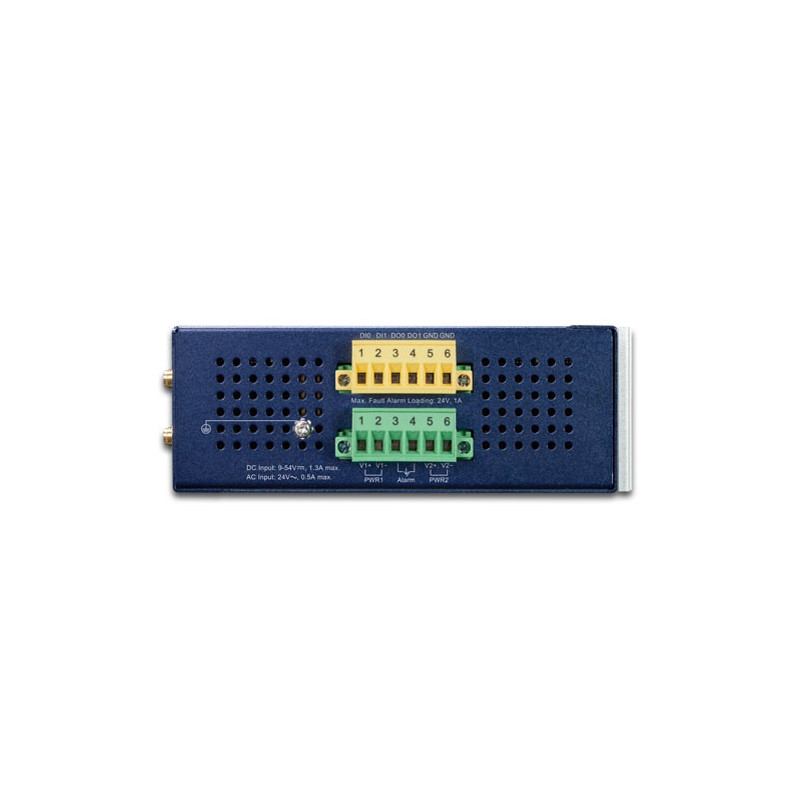

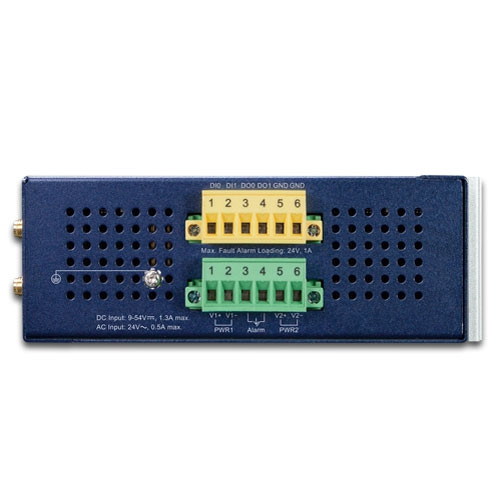

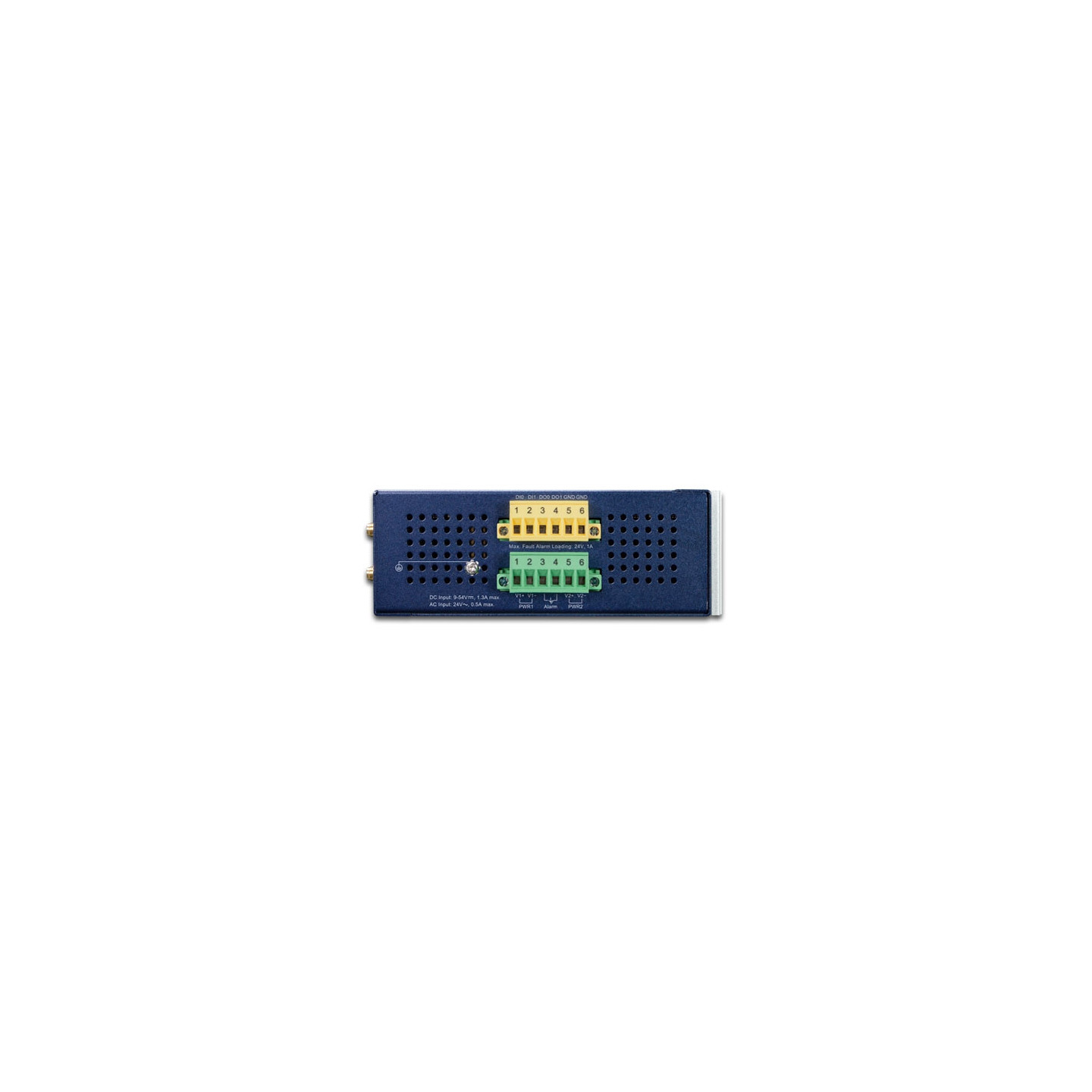

Conector Bloque de terminales extraíble de 6 pines para entrada
de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Recinto Carcasa metálica IP30
Instalación Carril DIN, de sobremesa, de pared
Indicadores LED Sistema:
P1 (verde)
P2 (verde)
Alarma (rojo)
E/S (rojo)
LoRa (verde)
Interfaces Ethernet (puertos 1-4 y puerto WAN):
1000 LNK/ACT (verde)
10/100 LNK/ACT (ámbar)
Wi-Fi:
2.4G (verde)
5G (verde)
Dimensiones (ancho x fondo x alto) 50 x 135 x 135 mm
Peso 0,9 kg
Requisitos de alimentación: CC 9 ~ 54 V CC, 1,3 A máx.
Consumo de energía 12,5 vatios/ 42,7 BTU
LoRaWAN
Banda de frecuencia LCG-300W-EU: 863 ~ 870 MHz (IN865 / EU868 / RU864)
LCG-300W-US: 902 ~ 928 MHz (US915 / AU915 / KR920 / AS923)
Sensibilidad de recepción -142,5 dBm
Potencia de salida 27dBm máx.
Inalámbrico
Estándar IEEE 802.11a/n/ac/ax 5GHz
IEEE 802.11g/b/n/ax 2.4GHz
Modo de banda Modo simultáneo 2.4G y 5G
Rango de frecuencia 2,4 GHz
América FCC: 2,412 ~ 2,462 GHz
Europa ETSI: 2,412 GHz ~ 2,472 GHz
5 GHz
5,15 GHz ~ 5,875 GHz
Canales de operación 2.4GHz
América FCC: 1~11
Europa ETSI: 1~13
5GHz
América FCC:
No DFS: 36, 40, 44, 48, 149,153,157,161,165
DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 132, 136, 140
Europa ETSI:
No DFS: 36, 40, 44, 48
DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140
*La lista de canales de 5 GHz puede variar en diferentes países según sus regulaciones.
Ancho del canal 20 MHz, 40 MHz, 80 MHz
Velocidades de transmisión de datos Transmisión: 600 Mbps* para 2,4 GHz y 1200 Mbps* para 5 GHz
Recepción: 600 Mbps* para 2,4 GHz y 1200 Mbps* para 5 GHz
*La distancia de transmisión estimada se basa en la teoría. La distancia real puede variar en diferentes entornos.
Potencia de transmisión 11g/n
HT20: 20dBm +/- 1.5dbm @MCS7
HT40: 17dBm@MCS7
11a/n
HT20: 19.5dBm+/- 1.5dbm @MCS7
HT40: 17dBm@MCS7
11ac
HT20: 20+/-1.5dBm @MCS8
HT40: 4.5+/-1.5dBm @MCS9
HT80: 4.5+/-1.5dBm @MCS9
11ax HT20: 20+/-1.5dBm @MCS9
HT40: 17 +/- 1.5dBm @MCS9
HT80: 14,5 +/- 1,5 dBm @MCS11
Seguridad de encriptación WEP (64/128 bits)
WPA / WPA2 (TKIP/AES)
WPA-PSK / WPA2-PSK (TKIP/AES) / WPA3-PSK (TKIP/AES)
autenticador 802.1x
Inalámbrico Avanzado Wi-Fi Multimedia (WMM)
Selección
automática de canales Administración de energía de
salida inalámbrica Filtrado de direcciones MAC
SSID máx. 8 (4 por radio)
Máx. cliente inalámbrico 128 (64 por radio)
(se sugieren 100, dependiendo del uso)
Funciones avanzadas

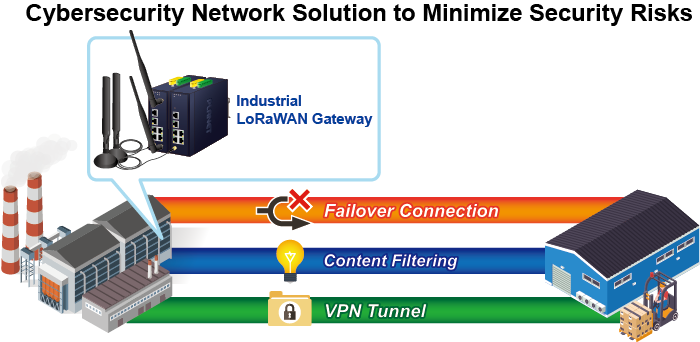

VPN IPSec/Servidor remoto (de red a red, de host a red)
Servidor
GRE
PPTP Servidor
L2TP Servidor/cliente SSL (Open VPN)
Túneles VPN Máx. 60
Rendimiento de VPN Máx. 60 Mbps
Métodos de encriptación Cifrado DES, 3DES, AES o AES-128/192/256
Métodos de autenticación Algoritmo de autenticación MD5/SHA-1/SHA-256/SHA-384/SHA-512
Administración
Interfaces de administración básicas Navegador
web SNMP v1, v2c
Compatible con la utilidad PLANET Smart Discovery/UNI-NMS
Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3
Registro del sistema Registro de eventos del sistema
Otros Asistente de
configuración Panel de control Estado/servicio
del
sistema Estadísticas
Estado
de la conexión Reinicio
automático Diagnóstico
Conformidad con las normas
Cumplimiento normativo CE, FCC
Medio ambiente
Operativo Temperatura: -40 ~ 75 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
Almacenamiento Temperatura: -40 ~ 85 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
