Puerta de enlace inalámbrica celular 4G LTE industrial con 5 puertos 10/100/1000T
PLANET ICG-2510WG-LTE es una puerta de enlace celular de grado industrial de comunicaciones confiable, segura y de alto ancho de banda para aplicaciones móviles exigentes, implementaciones M2M (máquina a máquina) e IoT. Cuenta con 4G LTE (Long Term Evolution), Wi-Fi 2.4G/5G, cinco puertos Ethernet (4 LAN y 1 WAN), puerto de consola serie, interfaces DI y DO, y tecnología VPN en una carcasa metálica compacta pero resistente. Establece una conexión celular rápida entre Ethernet y dispositivos equipados con puerto serie.
Puertos de cobre 4 puertos
LAN 10/100/1000BASE-T RJ45 auto-MDI/MDI-X 1 puerto WAN 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

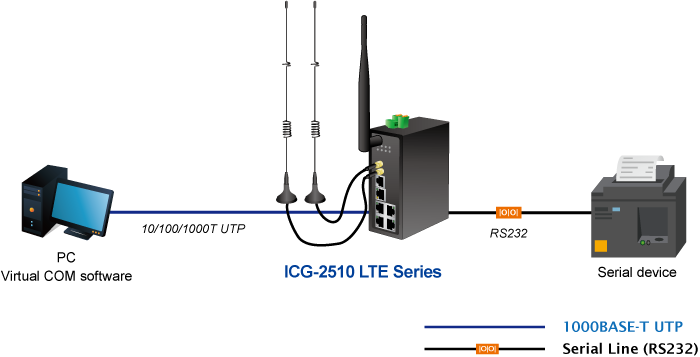

Interfaz serie Puerto de consola serie DB9 a RJ45
Modo TCP/UDP PAD
Modbus (ASCII, DTU, variable)
PPP
Telnet inverso

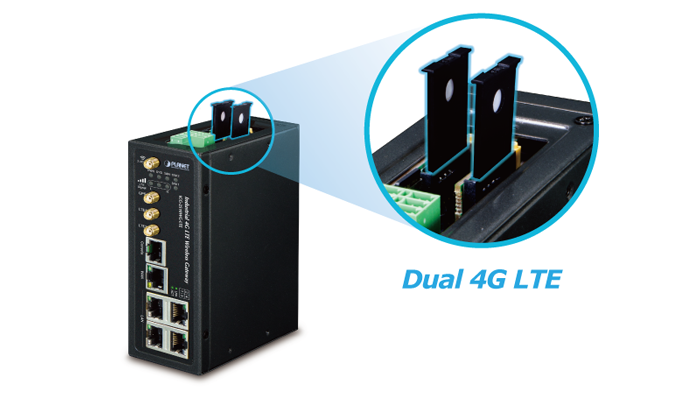

Interfaz SIM 2 ranuras para tarjetas SIM con bandeja para tarjetas mini SIM

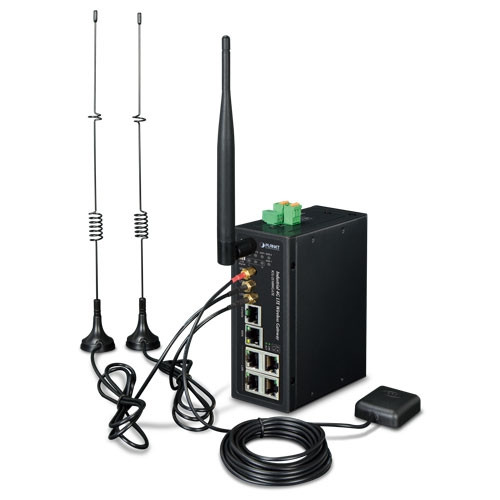

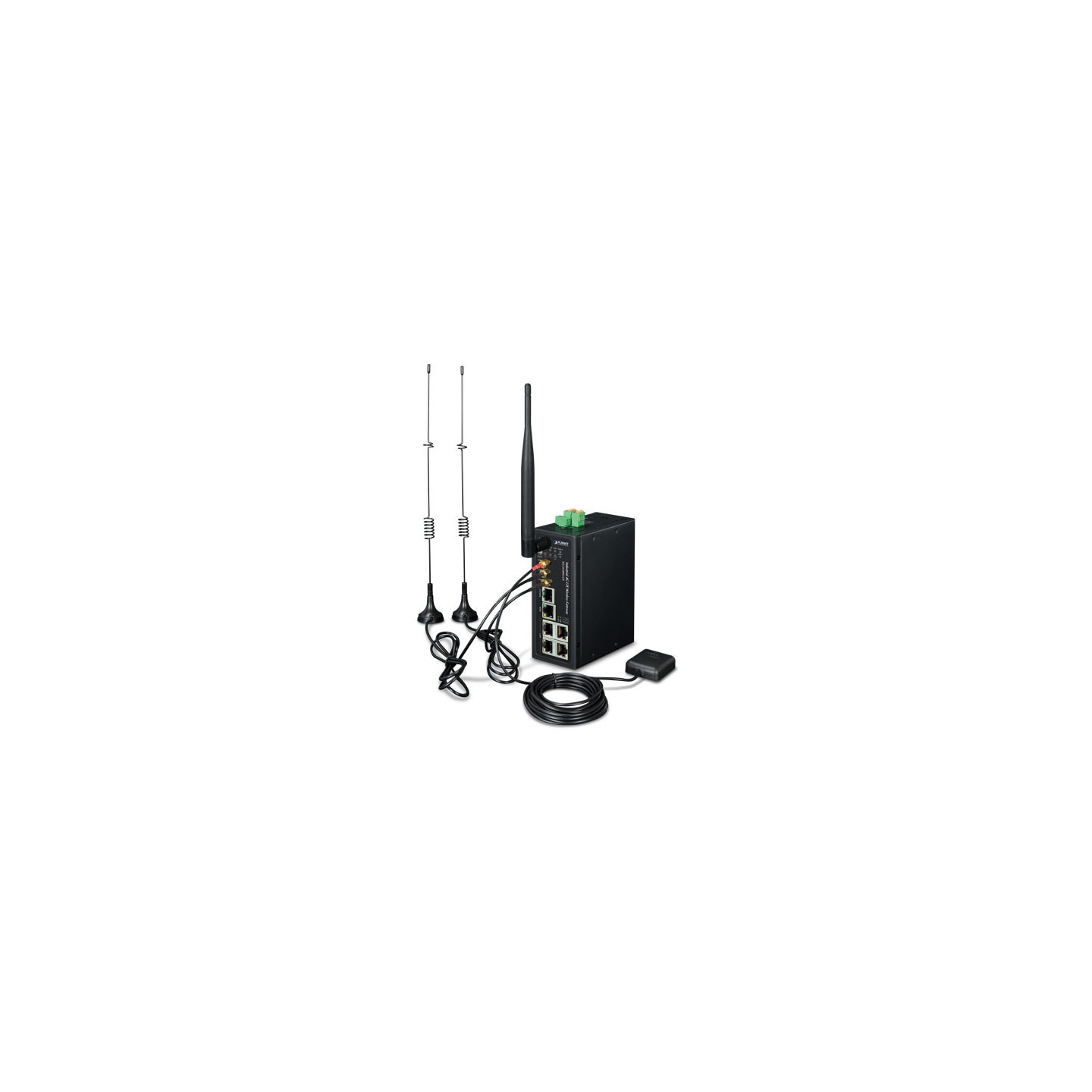

Antena Celular 2 antenas externas de 5dBi con conectores SMA para LTE
Antena Wi-Fi 1 antena externa de 1 dBi (2,4 ~ 2,5G)/3 dBi (5,15 ~ 5,85G) con conector RP-SMA-J para Wi-Fi de doble banda

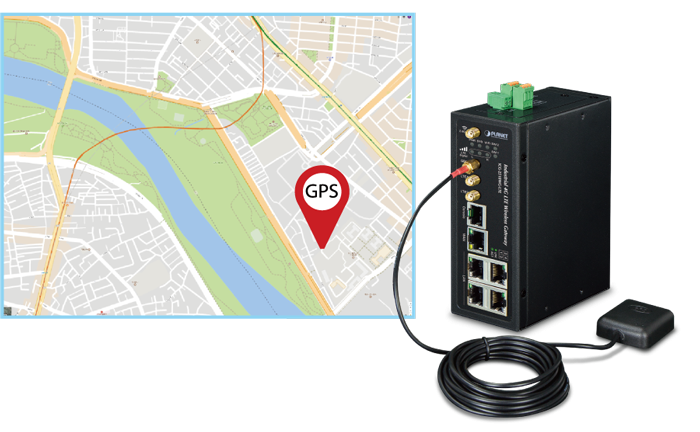

Antena GPS 1 antenas externas de 28dB de ganancia con conectores SMA - 3m
Interfaces DI y DO ■ 2 Entrada digital (DI)
■ 1 Salida digital (DO)
■ 1 Entrada de relé
ON Voltaje: DC 5 -30 V
Entrada OOFF Voltaje: DC 0-3 V
Salida < 50mA@DC 30V
Relé: CA 250 V/CC 30 V, 1 A

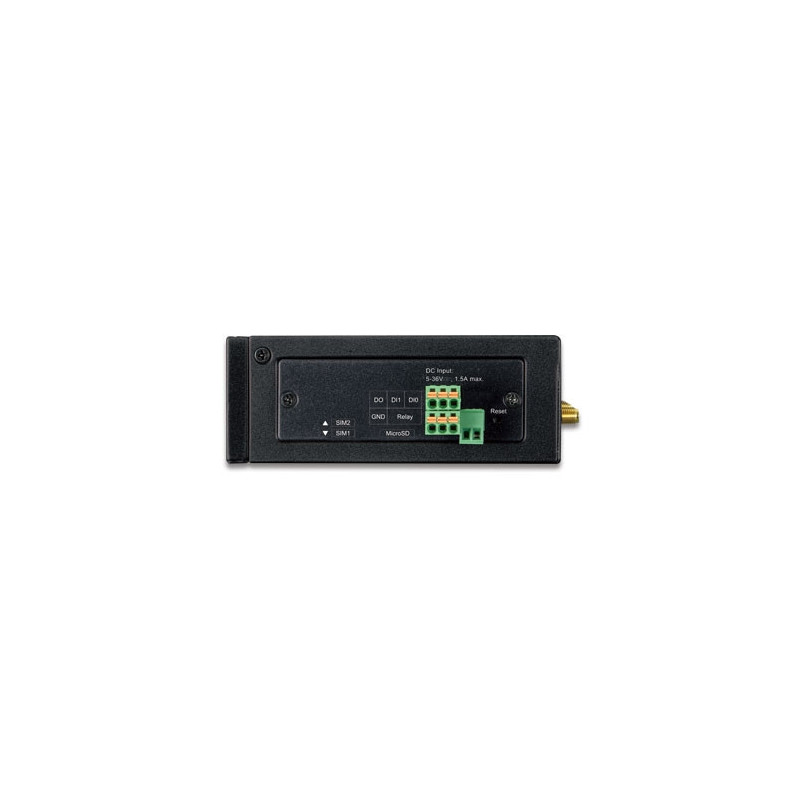

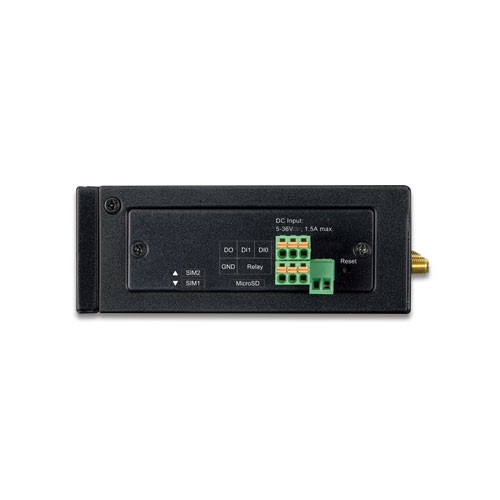

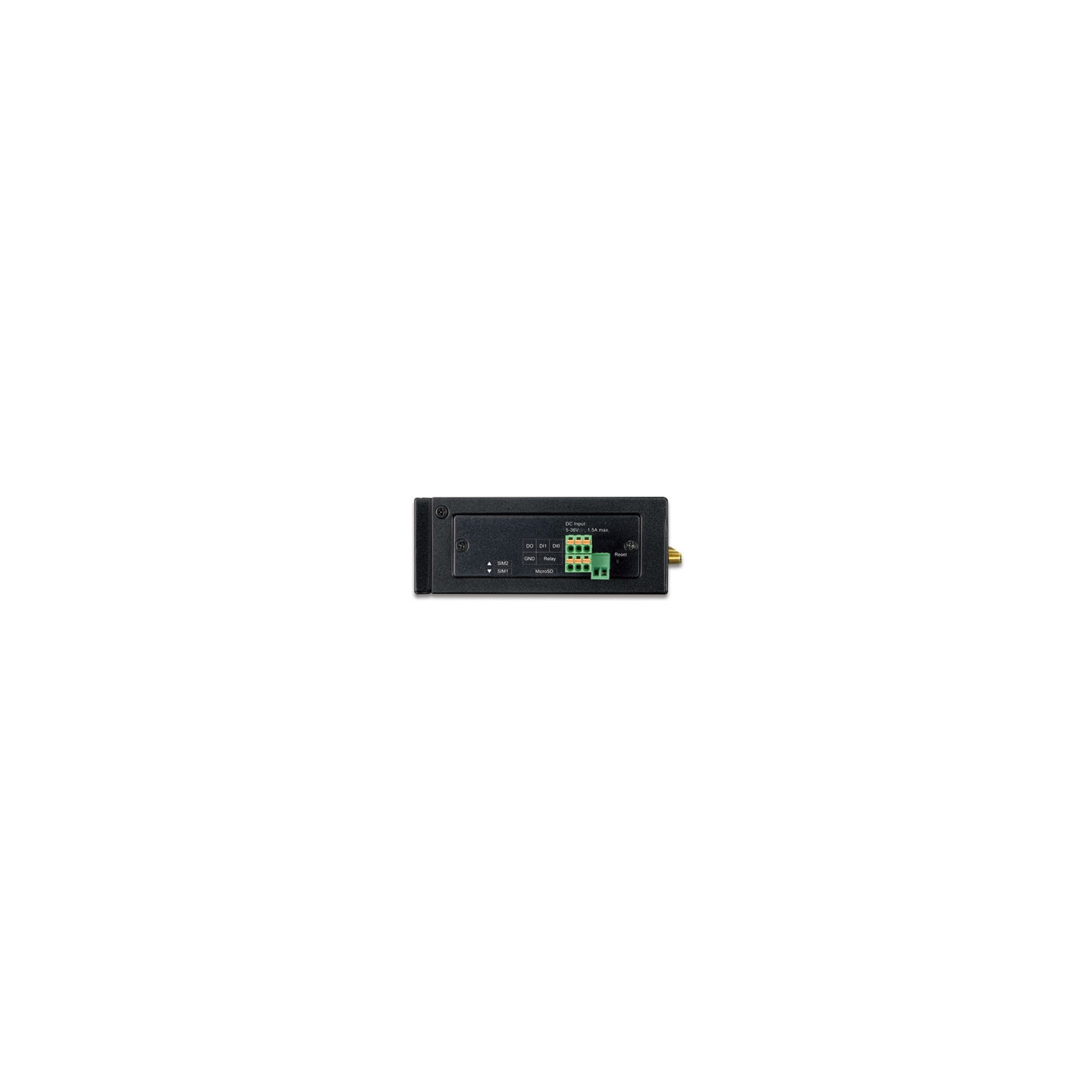

Conector 1 bloque de terminales extraíble de 2 pines para entrada
de alimentación 2 bloques de terminales extraíbles de 3 pines para DI/DO e interfaz de relé
Almacenamiento 1 ranura MicroSD (TF) para guardar datos del puerto serie
Arquitectura de conmutadores Almacenamiento y reenvío
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Botón de reinicio < 15 segundos: Predeterminado de fábrica
Protección contra sobretensiones 1.5KV DC
Protección contra descargas electrostáticas 15KV DC
Recinto Carcasa metálica IP30
Instalación Carril DIN, de sobremesa

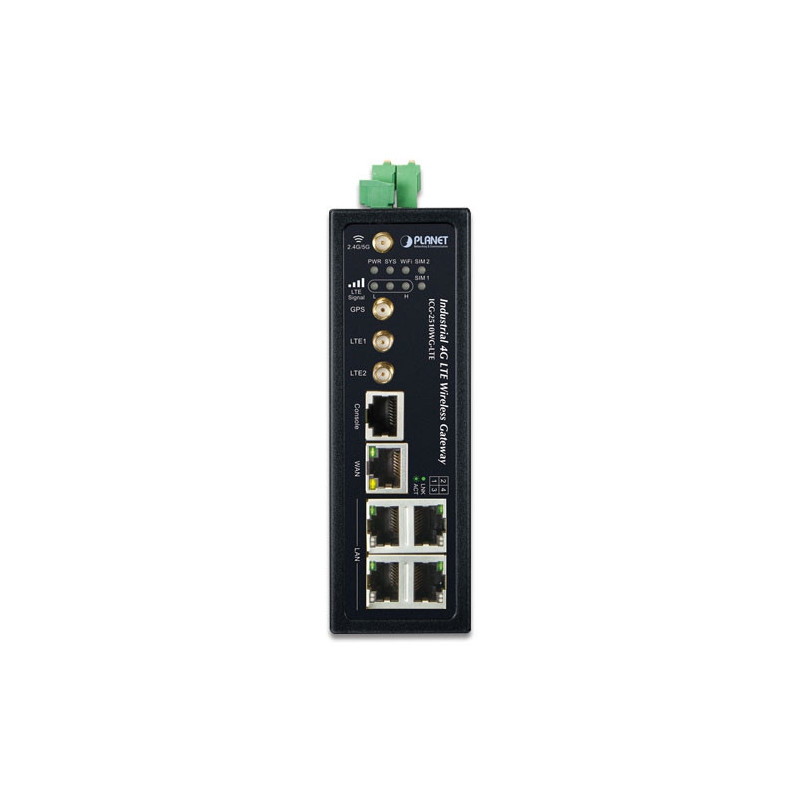

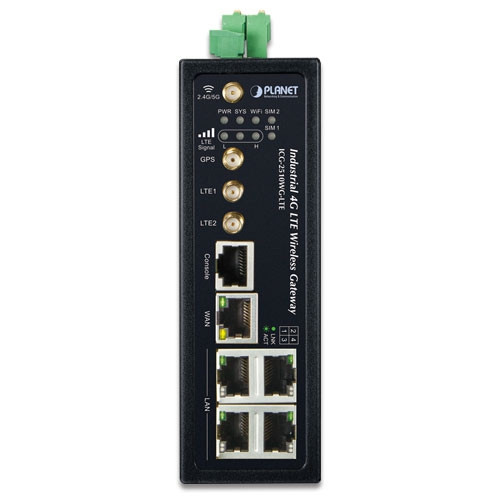

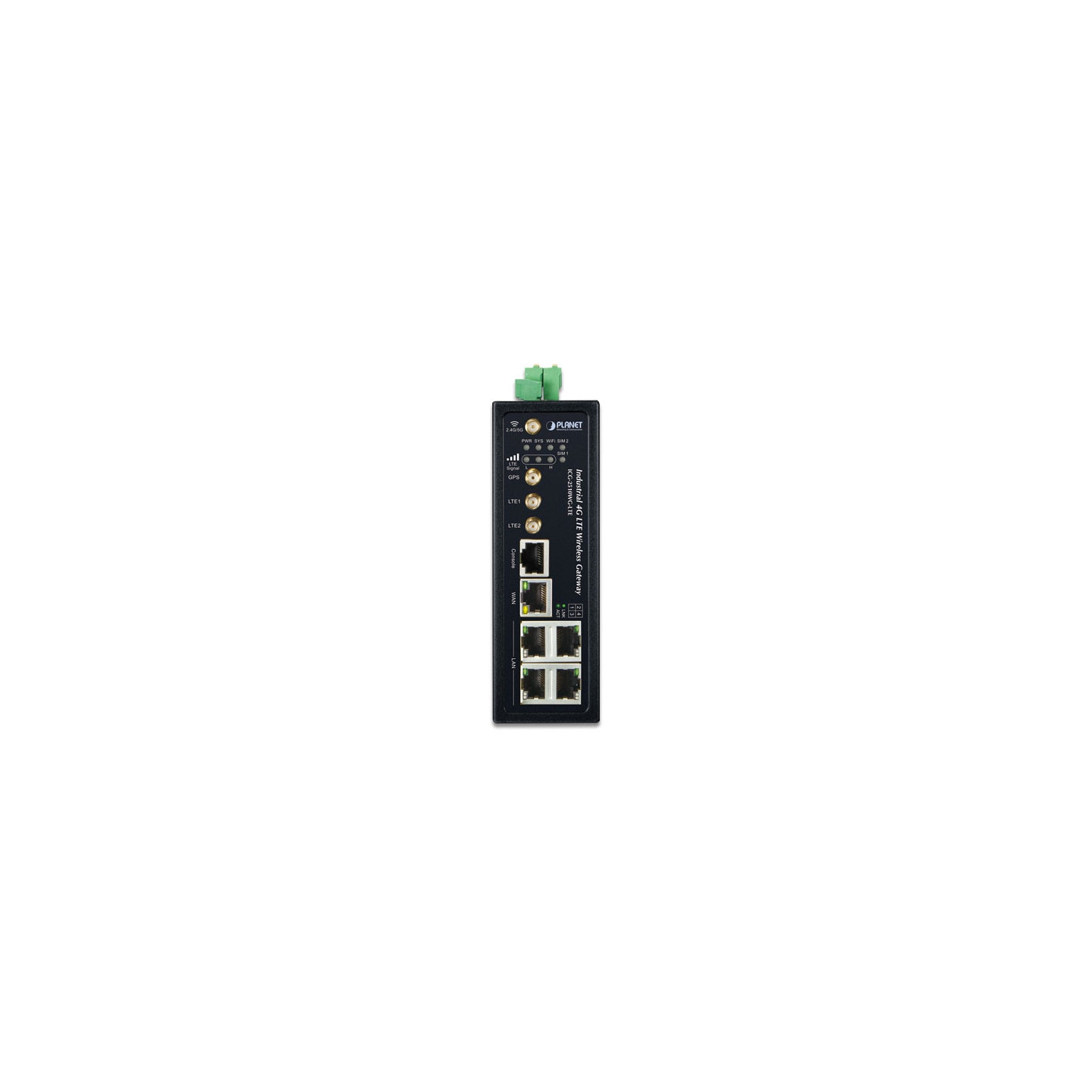

Indicadores LED Sistema:
PWR (Azul)
SYS (Azul)
Interfaz inalámbrica:
Wi-Fi activo (azul)
Interfaces Ethernet (puerto 1-4 y puerto WAN):
LNK/ACT (verde)
SIM y señal LTE:
SIM1 y SIM2 (azul)
Señal LTE: alta y baja (azul)
Dimensiones (ancho x fondo x alto) 45 x 107,6 x 132,84 mm
Peso 564 g
Requisitos de alimentación: CC 9 ~ 36 V CC, 1,5 A
Consumo de energía 8,4 vatios/28,6 BTU
Modelo de la UE
FDD LTE B1/B3/B5/B7/B8/B20 (2100/1800/850/2600/900/800)
TDD LTE B38/B40/B41 (2600/2300/2500)
WCDMA B1/B5/B8 (2100/850/900)
GSM/EDGE B3/B8 (1800/900)
Modelo de EE. UU.
FDD LTE B2/B4/B12 (1900/AWS1700/700)
WCDMA B2/B4/B5 (1900/AWS1700/850)
Velocidad de datos LTE Ancho de banda de 1,4/3/5/10/15/20 MHz: 150 Mbps (DL), 50 Mbps (UL)
Estándar IEEE 802.11 b/g/n/ac
Modo inalámbrico AP, Cliente, Repetidor, Puente Repetidor
Modo de banda Modo simultáneo 2.4G y 5G
Rango de frecuencia
2.4GHz FCC: 2.412 ~ 2.462GHz
ETSI: 2.412~2.472GHz
5GHz FCC: 5.180~5.240GHz, 5.745~5.825GHz
ETSI: 5.180~5.700GHz
Canales de operación FCC: 36, 40, 44, 48, 149, 153, 157, 161, 165 (9 canales)
ETSI: 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 132, 136, 140 (16 canales)
*La lista de canales de 5 GHz variará en los diferentes países según sus regulaciones.
Ancho del canal 20 MHz, 40 MHz, 80 MHz
Seguridad de encriptación WEP, WPA Personal, WPA Enterprise, WPA2 Personal, WPA2 Enterprise, WPA2 Personal Mixto, WPA2 Enterprise Mixto
Velocidad de datos Hasta 300 Mbps
Potencia máx. de transmisión (dBm) 26
Máx. Clientes 30

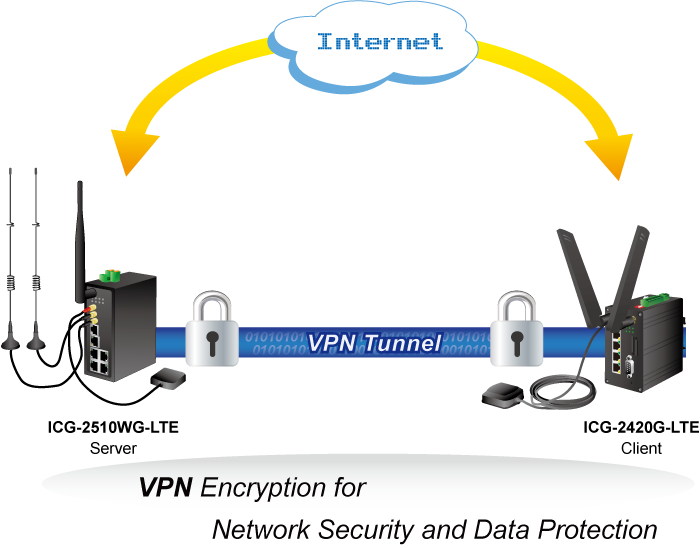

VPN
Servidor PPTP y cliente PPTP
Servidor L2TP y cliente L2TP
Abrir servidor y abrir cliente
IPSec
GRE
Número de túnel
PPTP: 1
L2TP: 1
OpenVPN: 1
IPSec: 12
GRE: 12
Tipos de conexión WAN DHCP-4G, Cliente DHCP, IP estática, Cliente PPPoE, 3G Link1, 3G Link 2, DHCP-Backup 4G
Otro Soporta zona desmilitarizada (DMZ)
Soporta QoS para la gestión del ancho de
banda Soporta VLAN, 15 VLAN ID

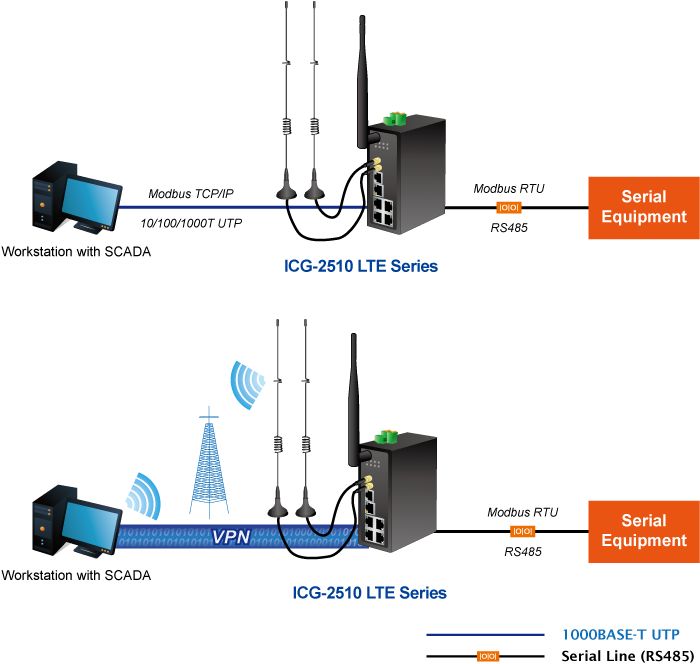

Soporta Modbus TCP (solo funciona con consola)
Soporta Reenvío de
Puertos Soporta DNS Dinámico y PLANET DDNS
Soporta cliente NTP

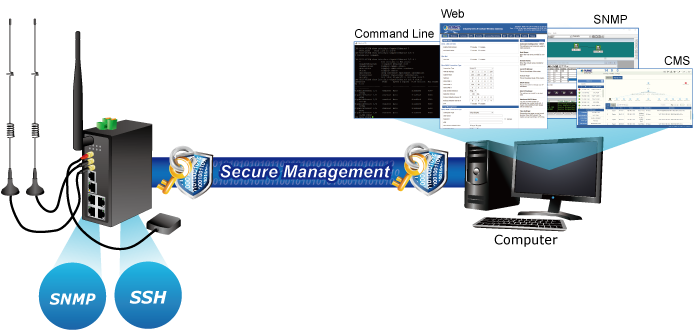

Interfaces de administración básicas Compatible con consola, Telnet, HTTP, HTTPS, SNMP v1, v2c, la utilidad CMS
PLANET Smart Discovery y el controlador NMS
Interfaces de gestión seguras SSH
MIB SNMP RFC 1158 MIB
RFC 1213 MIB
RFC 1269 MIB
RFC 1271 MIB
RFC 1285 MIB
RFC 1316 MIB
RFC 1381 MIB
RFC 1382 MIB
RFC 1414 MIB
Cumplimiento normativo Después de Cristo
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3x control de flujo y contrapresión
IEEE 802.11 b/g/n
IEEE 802.11 ac
RFC 768 UDP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
Operativo Temperatura: -40 ~ 75 grados C
Humedad relativa: 90% @ 60 grados C (sin condensación)
Almacenamiento Temperatura: -40 ~ 85 grados C
Humedad relativa: 90% @ 60 grados C (sin condensación)
