Puerta de enlace inalámbrica celular industrial 5G NR con SFP 1000X de 1 puerto

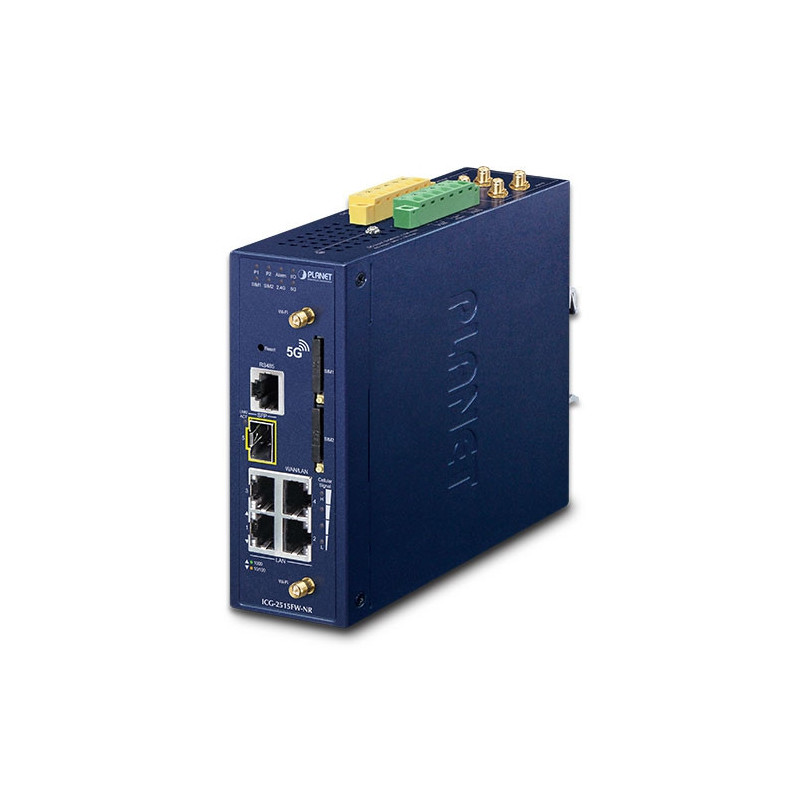

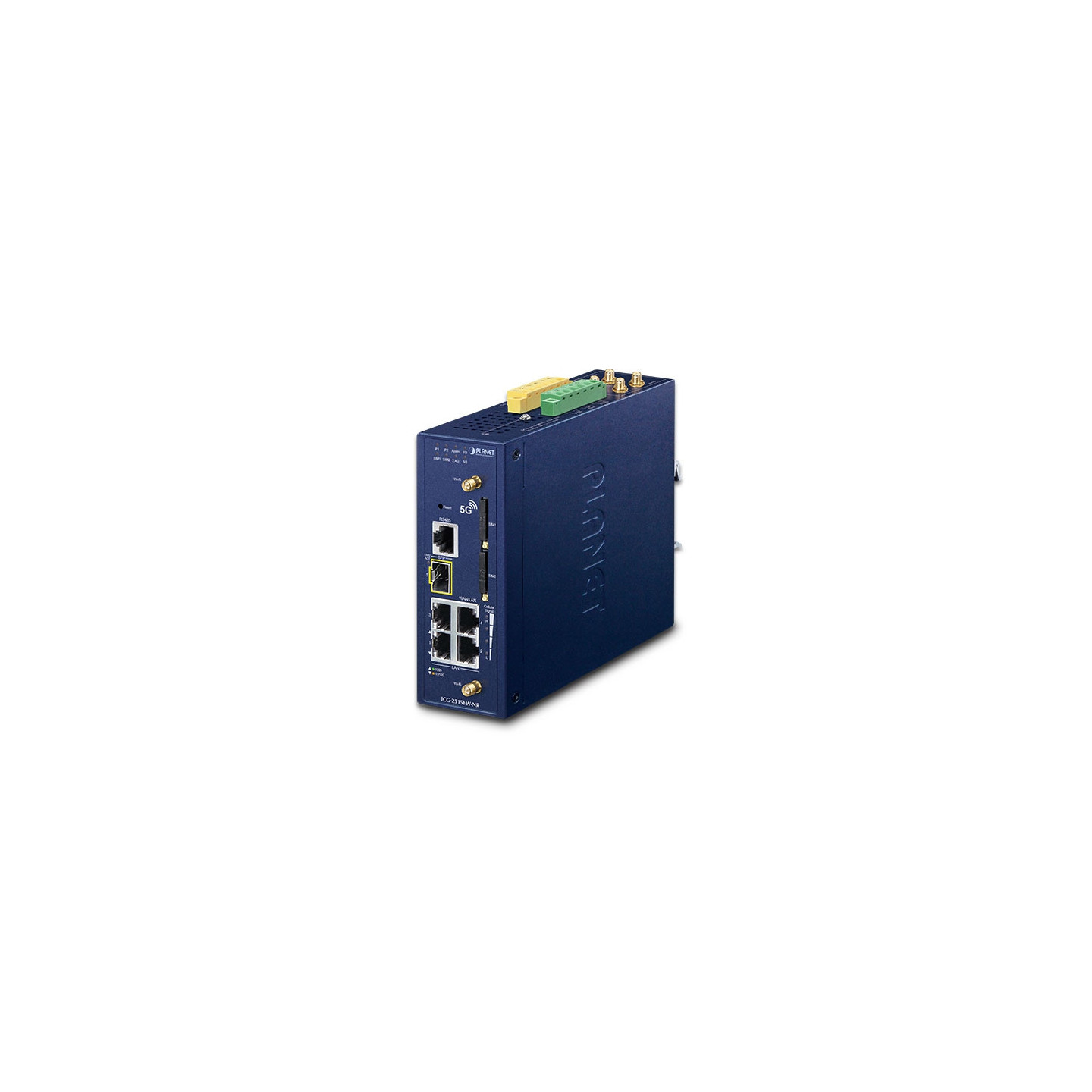

PLANET ICG-2515FW-NR es una puerta de enlace celular inalámbrica de grado industrial para aplicaciones móviles exigentes, implementaciones M2M (máquina a máquina) e IoT. Actualizado a la última tecnología celular de 5G NR (nueva radio), el ICG-2515FW-NR puede proporcionar acceso de banda ancha ultrarrápido con la red celular 5G. El ICG-2515FW-NR también cuenta con cuatro puertos Ethernet (3 LAN y 1 LAN/WAN), un puerto de fibra (LAN/WAN), capacidad Wi-Fi IEEE 11ax, puerto serie (RS485), interfaces DI y DO, y tecnología VPN incluida en una carcasa metálica compacta pero resistente. Establece una conexión celular rápida entre Ethernet y dispositivos equipados con puerto serie. El ICG-2515FW-NR es una solución integrada 5G NR y Wi-Fi 6 para automatización industrial, fábrica digital y otras aplicaciones industriales.
Ethernet 4 puertos Ethernet RJ45 10/100/1000BASE-T, incluidos
3 puertos LAN (puertos 1 a 3),
1 puerto LAN/WAN (puerto 4)
Fibra 1 ranura
SFP 1000BASE-X 1 puerto LAN/WAN (puerto 5)
Interfaz serie Puerto serie RJ45

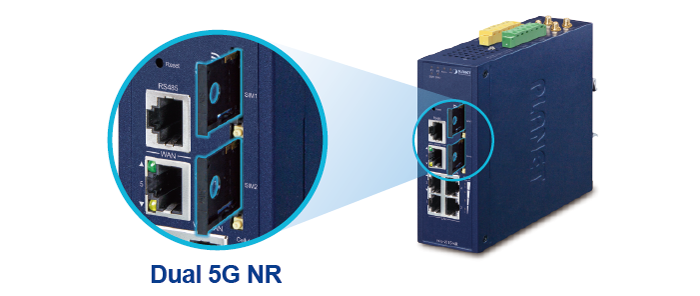

Interfaz SIM 2 ranuras para tarjetas SIM con bandeja para tarjetas mini SIM

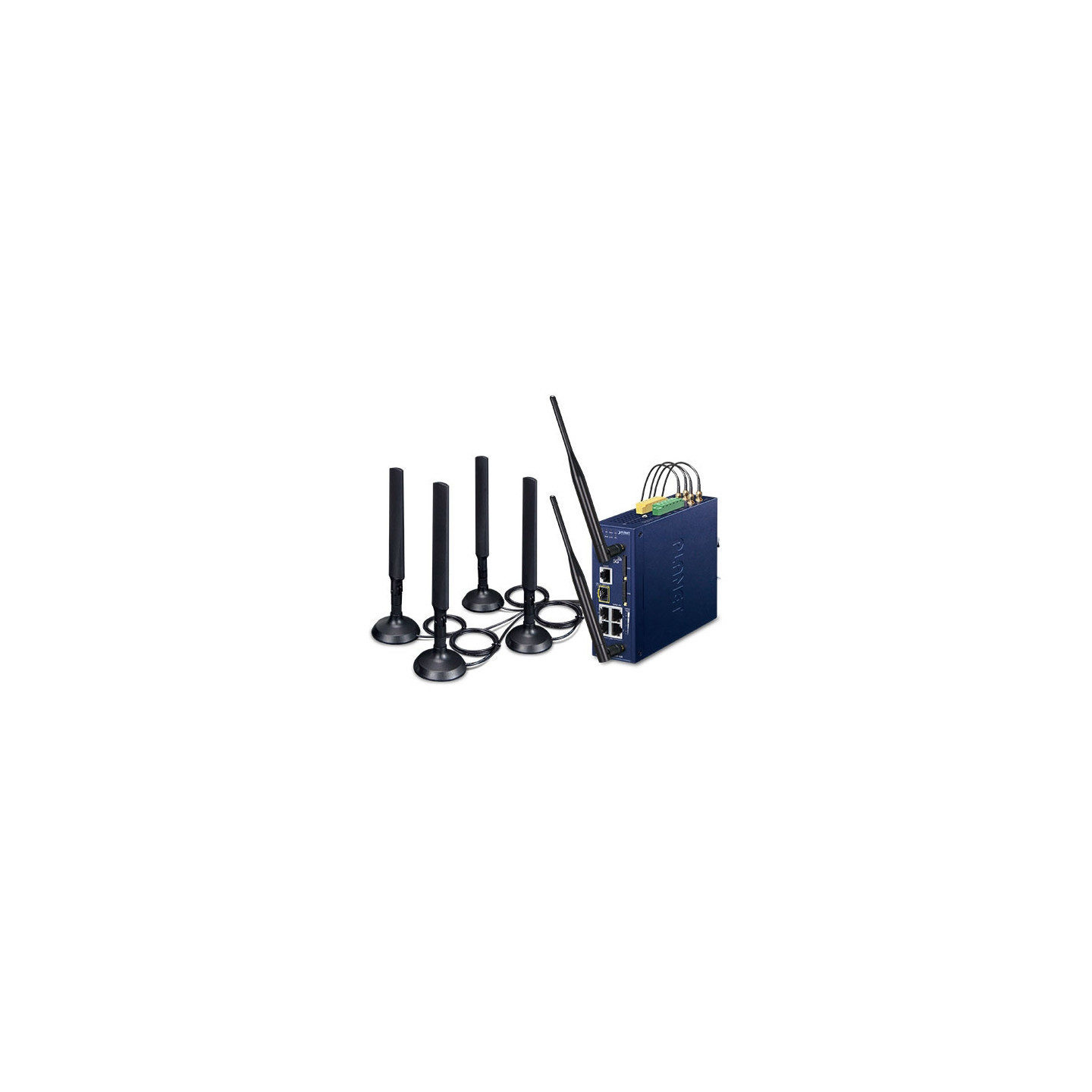

Antena Celular Antenas externas de 5 dBi con conectores SMA para 5G-NR
Interfaces DI y DO 2 Entrada digital (DI):
Nivel 0: -24 V ~ 2,1 V (±0,1 V)
Nivel 1: 2,1 V ~ 24 V (±0,1 V)
Carga de entrada a 24 V CC, 10 mA máx.
2 Salida digital (DO):
Colector abierto a 24 V CC, 100 mA máx.

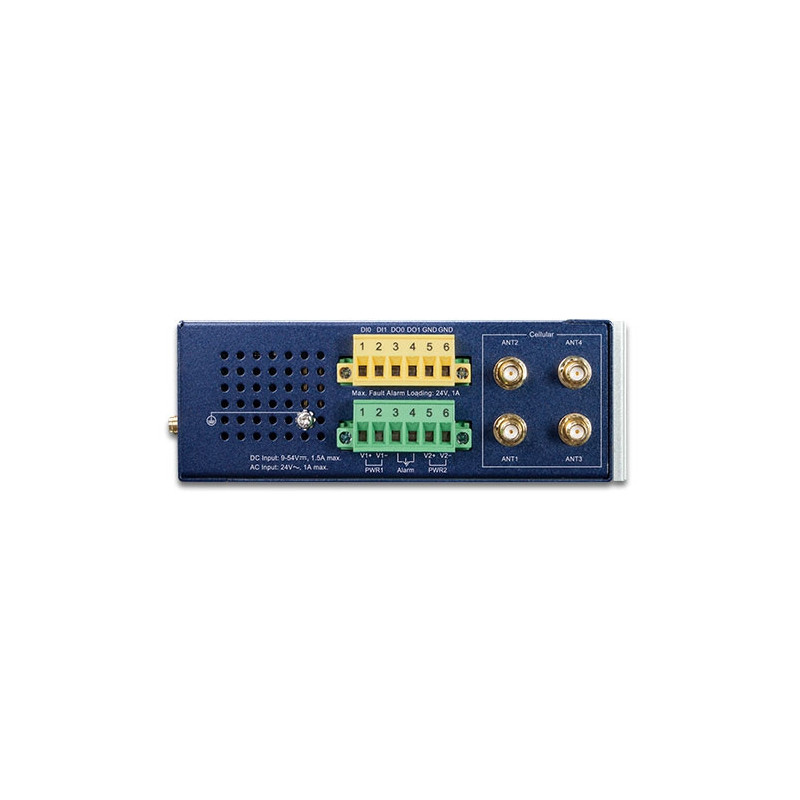

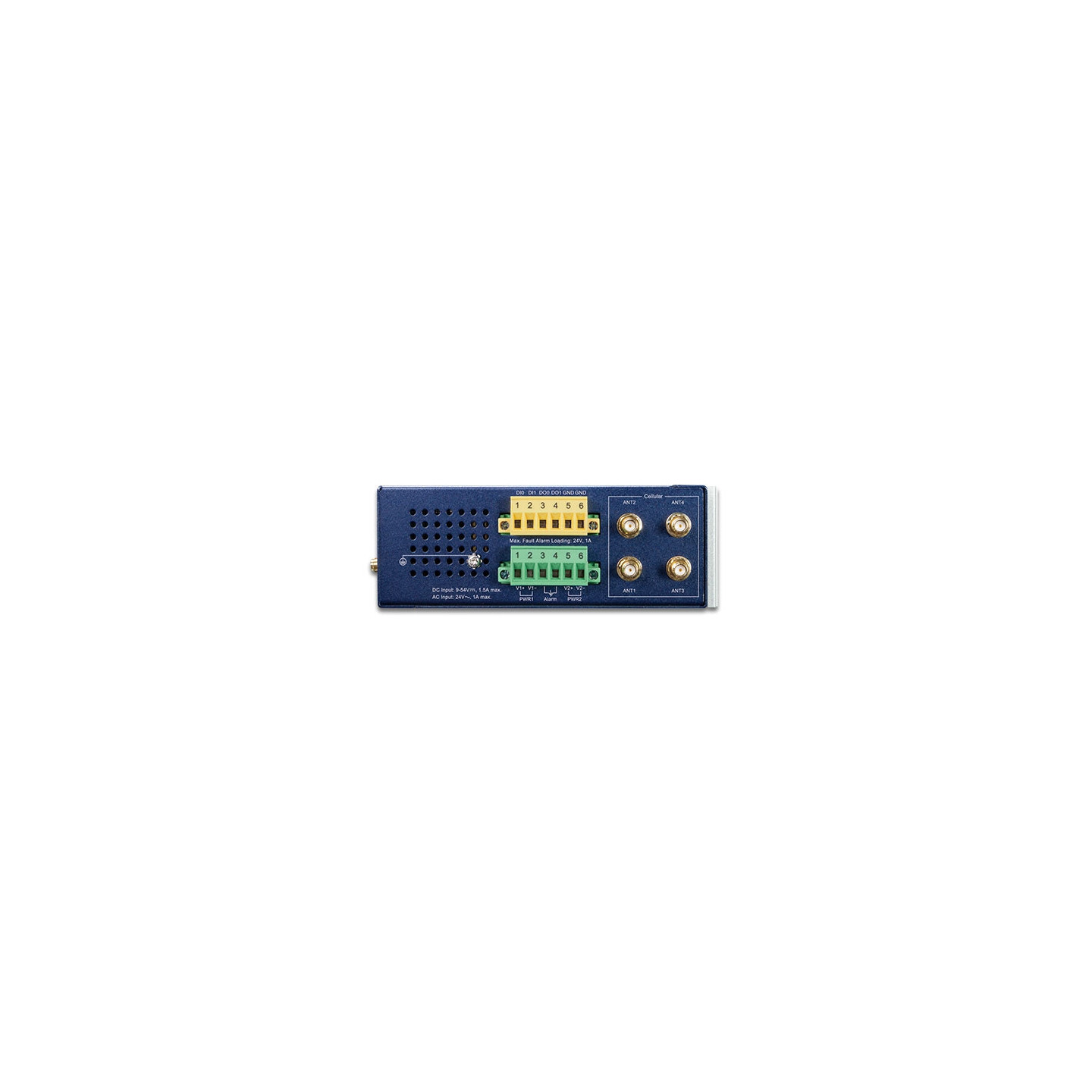

Conector Bloque de terminales extraíble de 6 pines para entrada
de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Recinto Carcasa metálica IP30
Instalación Carril DIN, de sobremesa, de pared
Indicadores LED Sistema:
P1 (verde)
P2 (verde)
Alarma (rojo)
E/S (rojo)
Interfaces Ethernet (puerto 1-4):
1000 LNK/ACT (verde)
10/100 LNK/ACT (ámbar)
Interfaces de fibra (puerto 5):
1000 LNK/ACT (verde)
SIM celular:
SIM1 y SIM2 (verde)
Wi-Fi:
2.4G (verde)
5G (verde)
Señal celular:
4 niveles (verde)
Dimensiones (ancho x fondo x alto) 50 x 135 x 135 mm
Peso 0,9 kg
Requisitos de alimentación: CC 9 ~ 54 V CC, 1,5 A
Consumo de energía 11,34 W / 38,69 BTU
5G NR N1/N2/N3/N5/N7/N8/N12/N20/N25/N28/N38/N40/N41/N48/N66/N71/N77/N78/N79
LTE-FDD B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B14 / B17 / B18 / B19 / B20 / B25 / B26 / B28 / B29 / B30 /
B32 / B46 / B66 / B71
LTE-TDD B34 / B38 / B39 / B40 / B41 / B42 / B43 / B48
WCDMA B1/B2/B3/B4/B5/B8

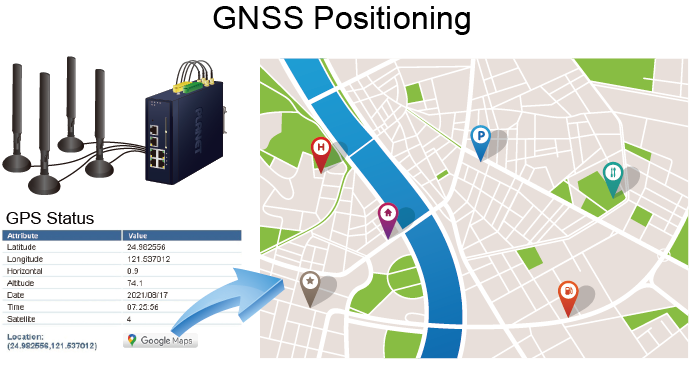

GNSS GPS L1 + L5 doble banda / GLONASS / BeiDou / Galileo / QZSS
Rendimiento de transmisión de datos 2,4 Gbps (DL)/500 Mbps (UL) para NR
1 Gbps (DL)/200 Mbps (UL) para LTE
42 Mbps (DL)/5,76 Mbps (UL) para HSPA+
Estándar IEEE 802.11a/n/ac/ax 5GHz
IEEE 802.11g/b/n/ax 2.4GHz
Modo de banda Modo simultáneo 2.4G y 5G
Rango de frecuencia
2,4 GHz FCC de América: 2.412 ~ 2.462 GHz
Europa ETSI: 2.412 GHz ~ 2.472 GHz
5 GHz 5,15 GHz ~ 5,875 GHz
Canales de operación
2,4 GHz América FCC: 1~11
Europa ETSI: 1~13
5 GHz América FCC
No DFS: 36, 40, 44, 48, 149,153,157,161,165
DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140
Europa ETSI:
No DFS: 36, 40, 44, 48, 149,153,157,161,165
DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140
* 5GHz La lista de canales variará en diferentes países según sus regulaciones.
Ancho del canal 20 MHz, 40 MHz, 80 MHz
Velocidades de transmisión de datos Transmisión: 600 Mbps* para 2,4 GHz y 1200 Mbps* para 5 GHz
Recepción: 600 Mbps* para 2,4 GHz y 1200 Mbps* para 5 GHz
*La distancia de transmisión estimada se basa en la teoría. La distancia real variará en diferentes entornos.
Potencia de transmisión 11B: 23dBm +/- 1.5dbm @11Mbps
11G: 20dBm +/- 1.5dbm @54Mbps
11g/n: 20dBm +/- 1.5dbm @MCS7, HT20
17dBm@MCS7, HT40
11a: 19.5dBm +/- 1.5dbm @54Mbps
11a/n: 19.5dBm+/- 1.5dbm @MCS7, HT20
17dBm@MCS7, HT40
11ac HT20: 20+/-1.5dBm @MCS8
11ac HT40: 17+/-1.5dBm @MCS9
11ac HT80: 14.5+/-1.5dBm @MCS9
11ax HT20: 20+/-1.5dBm @MCS9
11ax HT40: 17 +/- 1.5dBm @MCS9
HT80 de 11 ejes: 14,5 +/- 1,5 dBm @MCS11
Seguridad de encriptación WPA / WPA2 (TKIP/AES)
WPA-PSK (TKIP/AES) / WPA2-PSK (TKIP/AES) / WPA3-PSK
802.1x Autenticador
Inalámbrico Avanzado Wi-Fi Multimedia (WMM)
Selección
automática de canales Administración de
energía de salida inalámbrica Filtrado de direcciones MAC

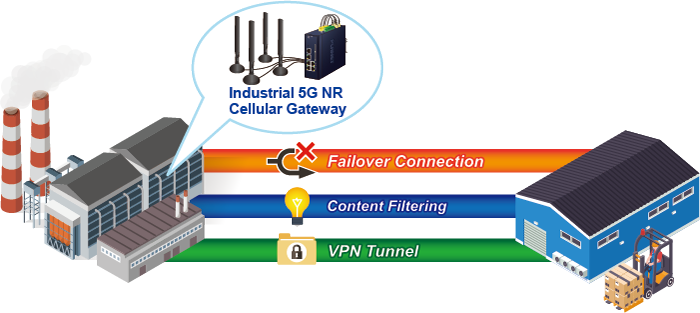

VPN IPSec/Servidor remoto (de red a red, de host a red)
Servidor
GRE
PPTP Servidor
L2TP Servidor/cliente SSL (Open VPN)
Túneles VPN Máx. 60
Rendimiento de VPN Máx. 60 Mbps
Métodos de encriptación Cifrado DES, 3DES, AES o AES-128/192/256
Métodos de autenticación Algoritmo de autenticación MD5/SHA-1/SHA-256/SHA-384/SHA-512
Interfaces de administración básicas Compatible con el navegador
web SNMP v1, v2c
PLANET Smart Discovery y el controlador NMS
Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3
Registro del sistema Registro de eventos del sistema
Otros Asistente de
configuración Panel de control Estado/servicio
del
sistema Estadísticas
Estado
de la conexión Reinicio
automático Diagnóstico
Cumplimiento normativo CE, FCC
Operativo Temperatura: -40 ~ 75 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
Almacenamiento Temperatura: -40 ~ 85 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
