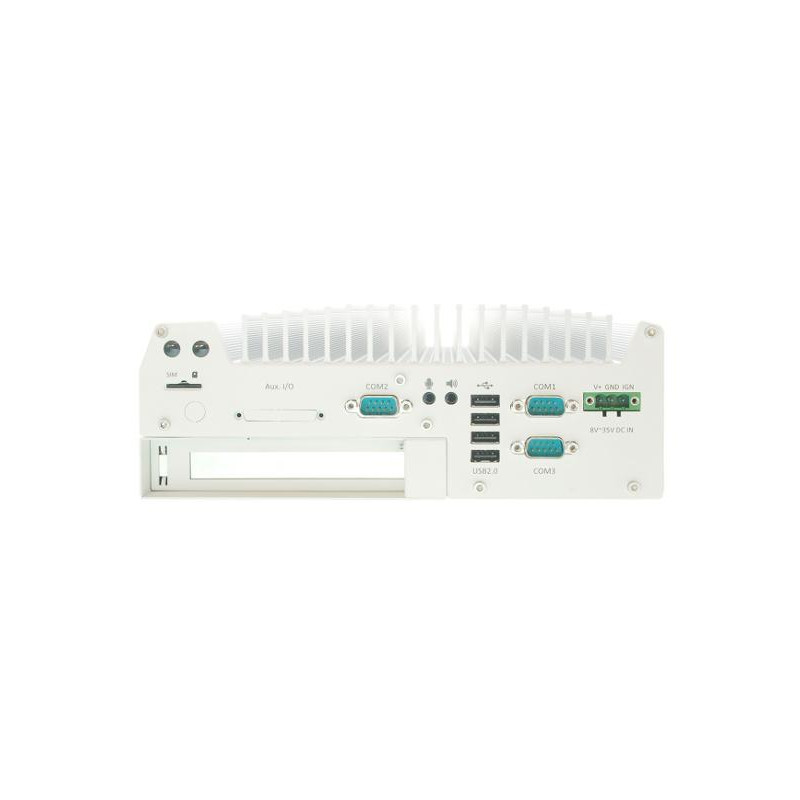

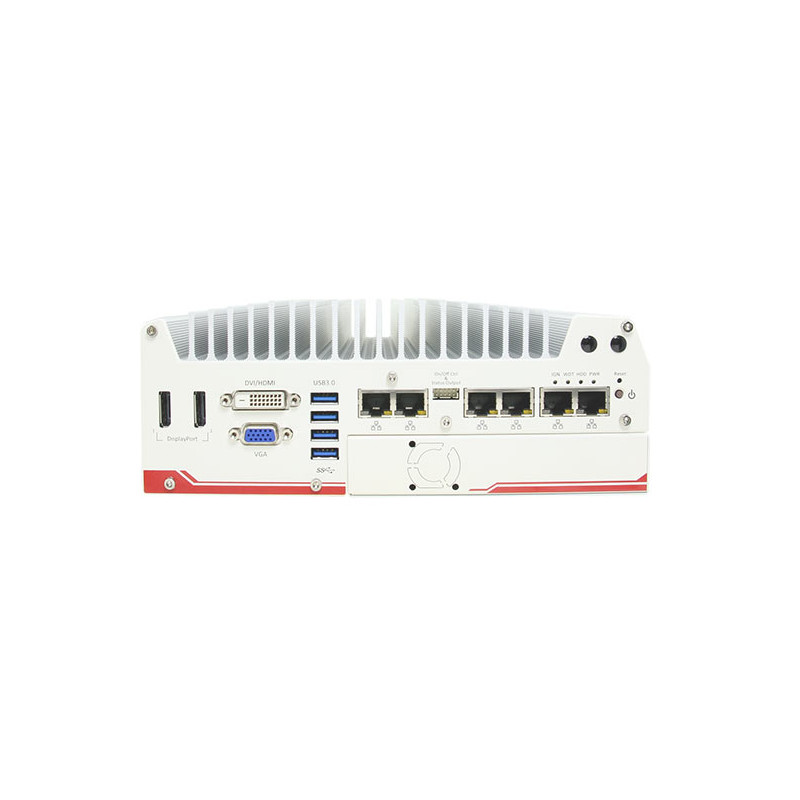

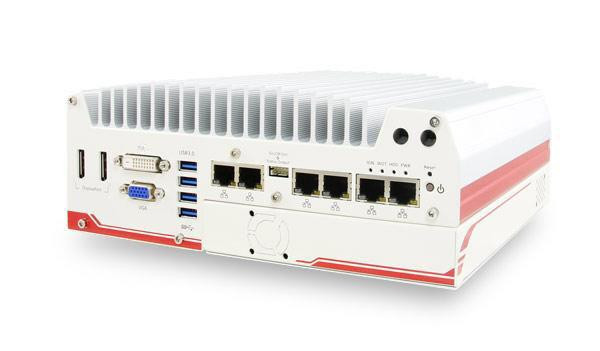

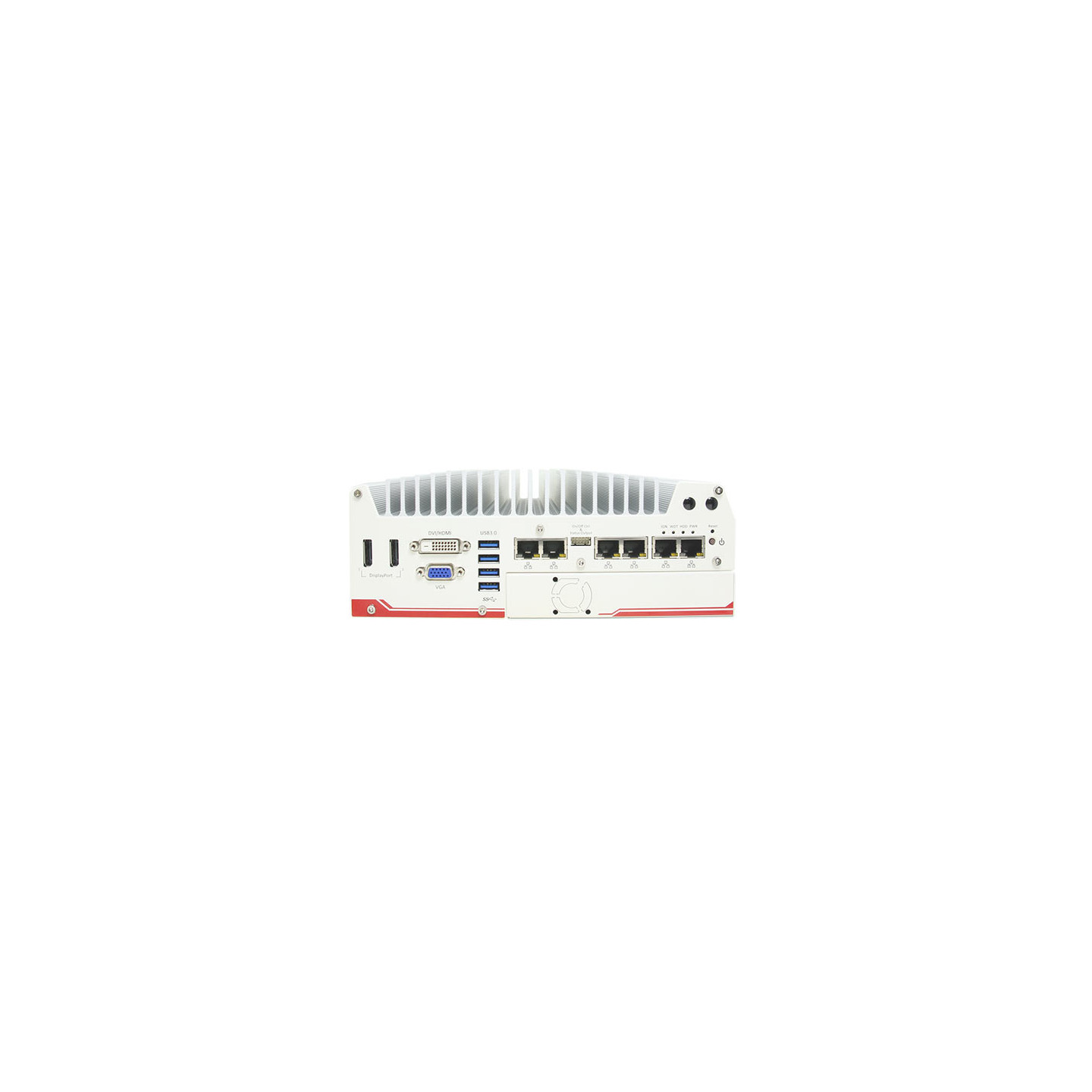

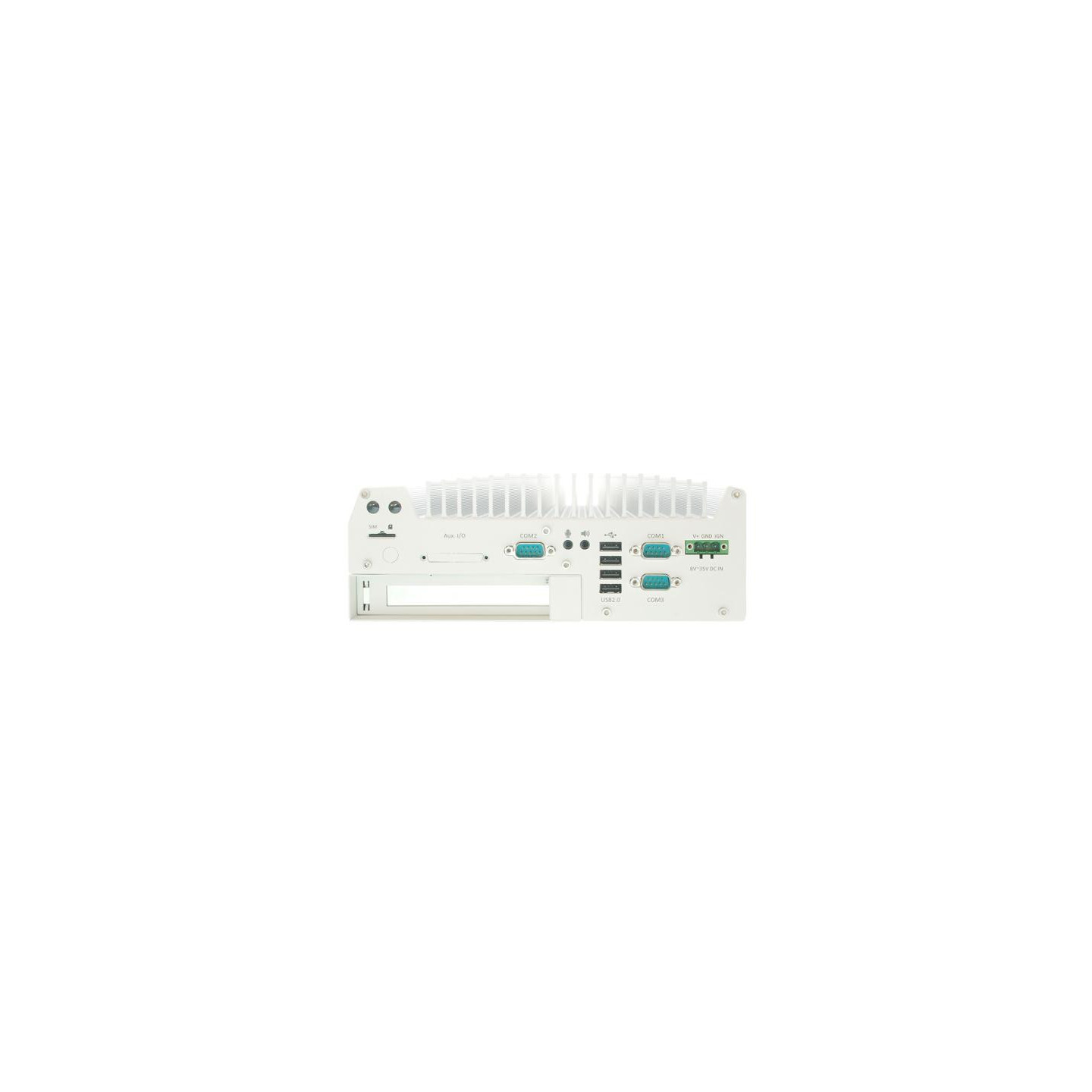

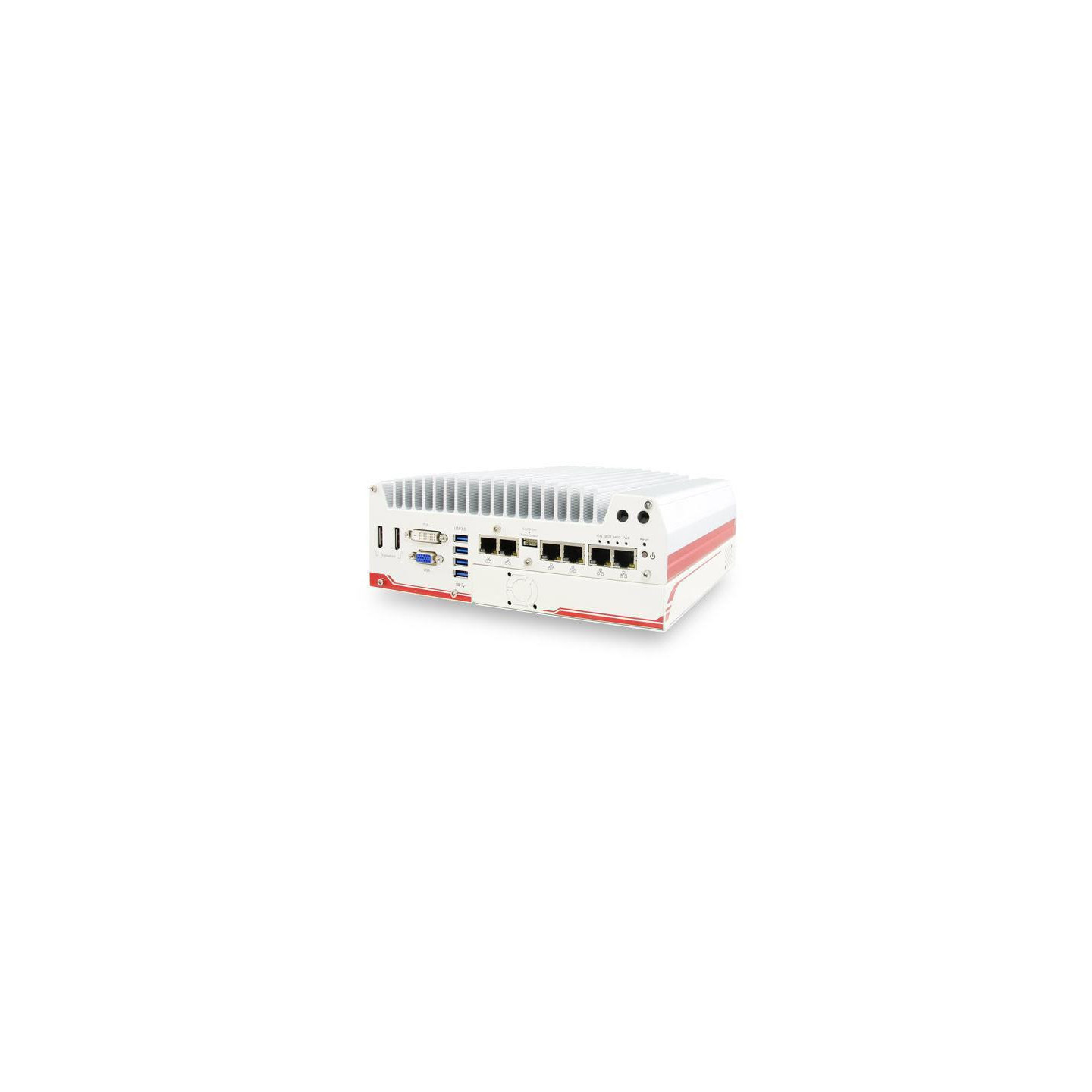

NEOUSYS Serie Nuvo-5000

Name: NEOUSYS Serie Nuvo-5000
Brand: NEOUSYS
SKU: Serie Nuvo-5000
Rating: 5 (1 reviews)

Ordenador integrado rugged Intel® Core™ i7/i5/i3 de 6ª generación sin ventilador con 6x GbE, casete de expansión e interfaz MezIO™

Contáctanos acerca de este producto

Soporta CPU Intel® Core™ i7/i5/i3 de 6ª generación LGA1151 de 35 W/65 W
Cassette patentado para el alojamiento de tarjetas complementarias PCI/PCIe (* Patente R.O.C n.º M456527)
Interfaz MezIO™ para una fácil expansión de funciones
Robusto, amplio rango de temperatura de -25 °C a 70 °C, funcionamiento sin ventilador
Hasta 6 puertos GigE, compatibles con tramas gigantes de 9,5 KB
Hasta 32 GB, DDR4-2133 SODIMM
Admite dos unidades de disco duro/SSD SATA de 2,5" con RAID 0/1
Triple pantalla independiente VGA/DVI/DP, compatible con 4K2K

Visión general

Integrando tecnologías de vanguardia, Nuvo-5000 es el controlador integrado sin ventilador robusto de próxima generación de Neousys con rendimiento y versatilidad. Es compatible con procesadores Core™ de 6ª generación de tipo socket, por lo que se puede elegir una CPU de acuerdo con las necesidades de rendimiento de la aplicación, mientras que el eficiente diseño de disipación de calor de Neousys ofrece un funcionamiento real de -25 °C a 70 °C en un amplio rango de temperatura

Con un montón de funciones de E/S integradas para aplicaciones que incluyen Gigabit Ethernet, USB 3.1 Gen1 / USB2.0, puertos COM, salidas de pantalla triple VGA / DVI / DP y, si eso no es suficiente, el casete patentado de Neousys ofrece expansión de E/S mediante la instalación de una tarjeta PCIe / PCI lista para usar.

Además de todo eso, Nuvo-5000 incorpora aún más la interfaz Neousys MezIO™. El diseño patentado mejora el sistema integrado sin ventilador de Neousys con una forma rentable y confiable para la expansión de E/S. El módulo MezIO™ puede ofrecer funciones orientadas a la aplicación para mercados verticales diversificados.

Neousys Nuvo-5000 cuenta con CPU Intel® de 6ª generación, Cassette patentado y MezIO™ para crear un controlador potente y diverso para todas sus necesidades de aplicaciones industriales.

Información sobre pedidos

Nuvo-5002E

Ordenador integrado Intel® Core™ sin ventilador de 6ª generación con 2x GbE, casete PCI Express y MezIO™

Nuvo-5002P

Ordenador integrado Intel® Core™ sin ventilador de 6ª generación con 2x GbE, casete PCI y MezIO™

Nuvo-5006E

Ordenador integrado Intel® Core™ sin ventilador de 6ª generación con 6x GbE, casete PCI Express y MezIO™

Nuvo-5006P

Ordenador integrado sin ventilador Intel® Core™ de 6ª generación con 6x GbE, casete PCI y MezIO™

Módulos MezIO® compatibles

El módulo MezIO® de Neousys ofrece señales de ordenador, carriles de alimentación y señales de control a través de un conector de alta velocidad. Transforma los sistemas embebidos de Neousys en sistemas específicos para aplicaciones con E/S orientadas a la aplicación, como RS-232/422/485, DIO aislado y control de potencia de encendido.

Módulos de casete

CSM-R800

Módulo de casete con capacidad para cuatro discos duros/SSD de 2,5" (compatible con RAID 0/1/10)

CSM-POE354

Módulo de cassette con PCIe-PoE354 y difusor de calor pasivo preinstalado

CSM-NV750

Módulo de casete con tarjeta gráfica NVIDIA® GTX 750 Ti, difusor de calor y ventilador preinstalados

Accesorio/Opción

DINRAIL-O

Conjunto de montaje en carril DIN para la serie Nuvo-5000

Fankit-25

Conjunto de ventilador para cassette de 1 ranura, 25x25x10 mm

PA-120W-OW

Adaptador de corriente CA/CC de 120 W 20 V/6 A; 18AWG/120cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 a 70 °C.

Detalle de productos

Descarga

Manual

Nuvo-5000-series-User-Manual-Rev_A1 (1)

Descarga: (4.48MB)

Hoja de datos

nuvo-5000ep-intel-6th-6gbe-embedded-computer

Descarga: (235.97KB)

System Core
Processor	Core™ i7-6700 (8M Cache, 3.4/4.0 GHz, 65W TDP)* Core™ i5-6500 (6M Cache, 3.2/3.6 GHz, 65W TDP)* Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP)* Pentium® G4400 (3M Cache, 2.4 GHz, 54W TDP)* Celeron® G3900 (2M Cache, 2.8 GHz, 51TDP)* Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP) Core™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP) Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
Chipset	Intel® Q170 Platform Controller Hub
Graphics	Integrated Intel® HD graphics 530/ 510
Memory	Up to 32 GB DDR4-2133 SDRAM by two SODIMM sockets
AMT	Supports Intel® AMT 11
TPM	Supports TPM 2.0

I/O Interface
Ethernet	2x Gigabit Ethernet ports by Intel® 1x I219 and I210 (Nuvo-5002E/P) 6x Gigabit Ethernet ports by Intel® 1x I219 and 5x I210 (Nuvo-5006E/P)
PoE+	Optional IEEE 802.3at PoE+ PSE for GbE Port 3 ~ Port 6, 80 W total power budget
USB	4x USB 3.1 Gen1 ports via native xHCI controller 4x USB 2.0 ports
Video Port	1x stacked VGA + DVI-D connector 2x DisplayPort connectors, supporting 4K2K resolution(triple-independent display support)
Serial Port	2x software-programmable RS-232/422/485 port (COM1 & COM3) 1x RS-232 port (COM2)
Audio	1x mic-in and 1x speaker-out

Storage Interface
SATA Interface	2x internal SATA port for 2.5" HDD/SSD installation, supporting RAID 0/1
mSATA	1x full-size mSATA port (mux with mini-PCIe)

Expansion Bus
PCI/PCI Express	1x PCI slot in Cassette (Nuvo-5002P/5006P) 1x PCIe x16 slot @ Gen3, 8-lanes PCIe signals in Cassette (Nuvo-5002E/5006E)
Mini PCI-E	1x internal Mini PCIe socket with front-accessible SIM socket 1x internal Mini PCIe socket with internal SIM socket (mux with mSATA)
Expandable I/O	1x MezIO™ expansion port for Neousys MezIO™ modules

Power Supply
DC Input	1x 3-pin pluggable terminal block for 8V to 35V DC input
Remote Ctrl. & Status Output	1x 10-pin (2x5) wafer connector for remote on/off control and status LED output
Mechanical
Dimension	240 mm (W) x 225 mm (D) x 90 mm (H)
Weight	4.4kg (incl. CPU, memory and HDD)
Mounting	Wall-mounting (standard) or DIN-rail mounting (optional)

Environmental
Operating Temperature	i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE (35W TDP) -25°C ~ 70°C ** i7-6700, i5-6500, i3-6100 (65W/51W TDP) -25°C ~ 70°C /* (configured as 35W mode) -25°C ~ 50°C /* (configured as 65W/51W mode)
Storage Temperature	-40°C ~ 85°C
Humidity	10%~90% , non-condensing
Vibration	Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
Shock	Operating, 50 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
EMC	CE/FCC Class A, according to EN 55022, EN 55024, EN 55032 & EN 60950

* For i7-6700 running at 65W mode, the high operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to obtain higher operating temperature.
** For sub-zero operating temperature, a wide temperature range HDD drive or Solid State Disk (SSD) is required.
