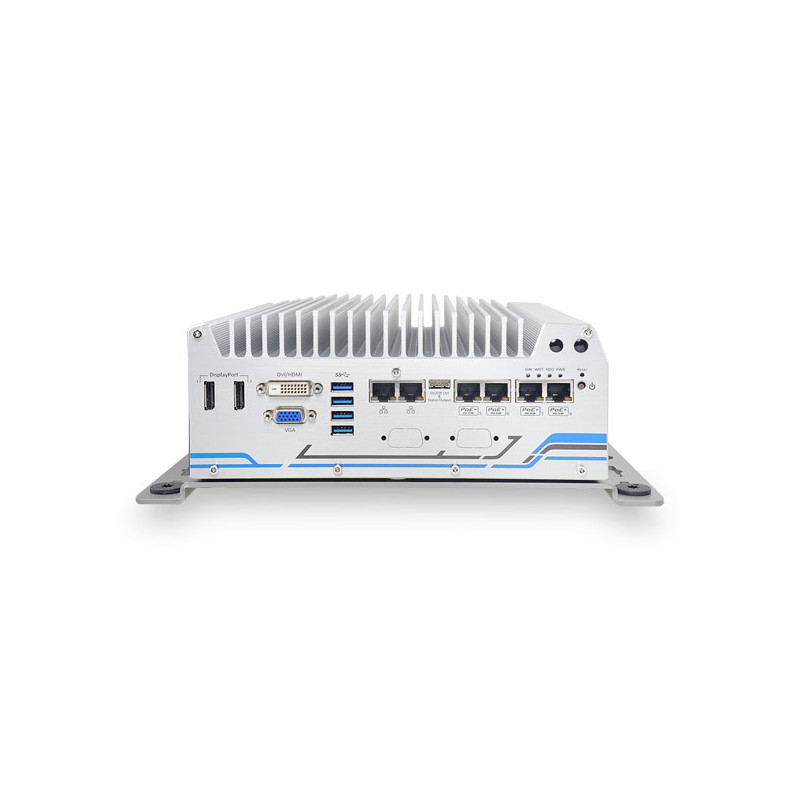

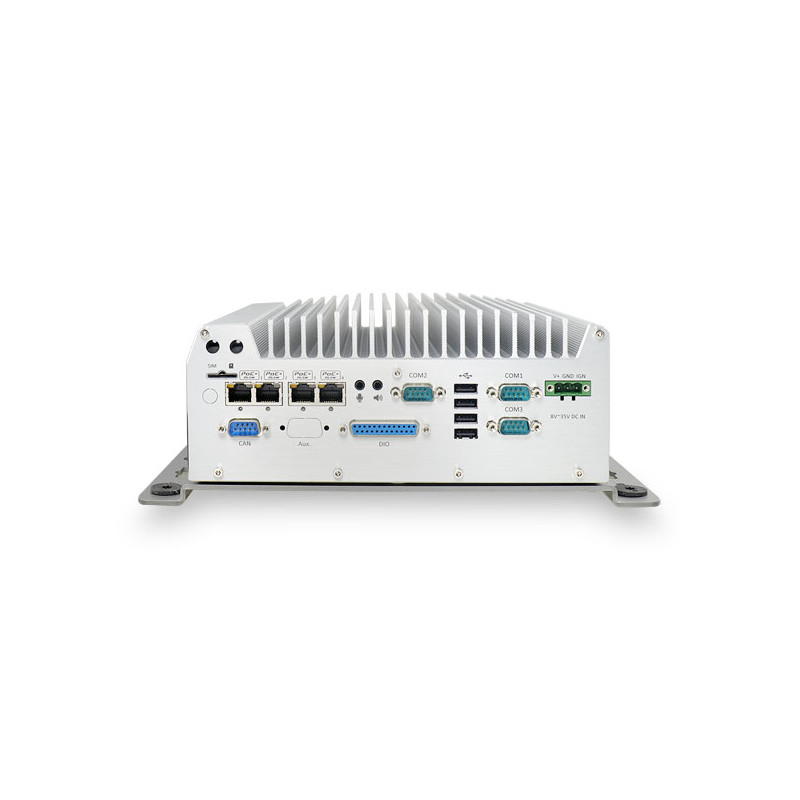

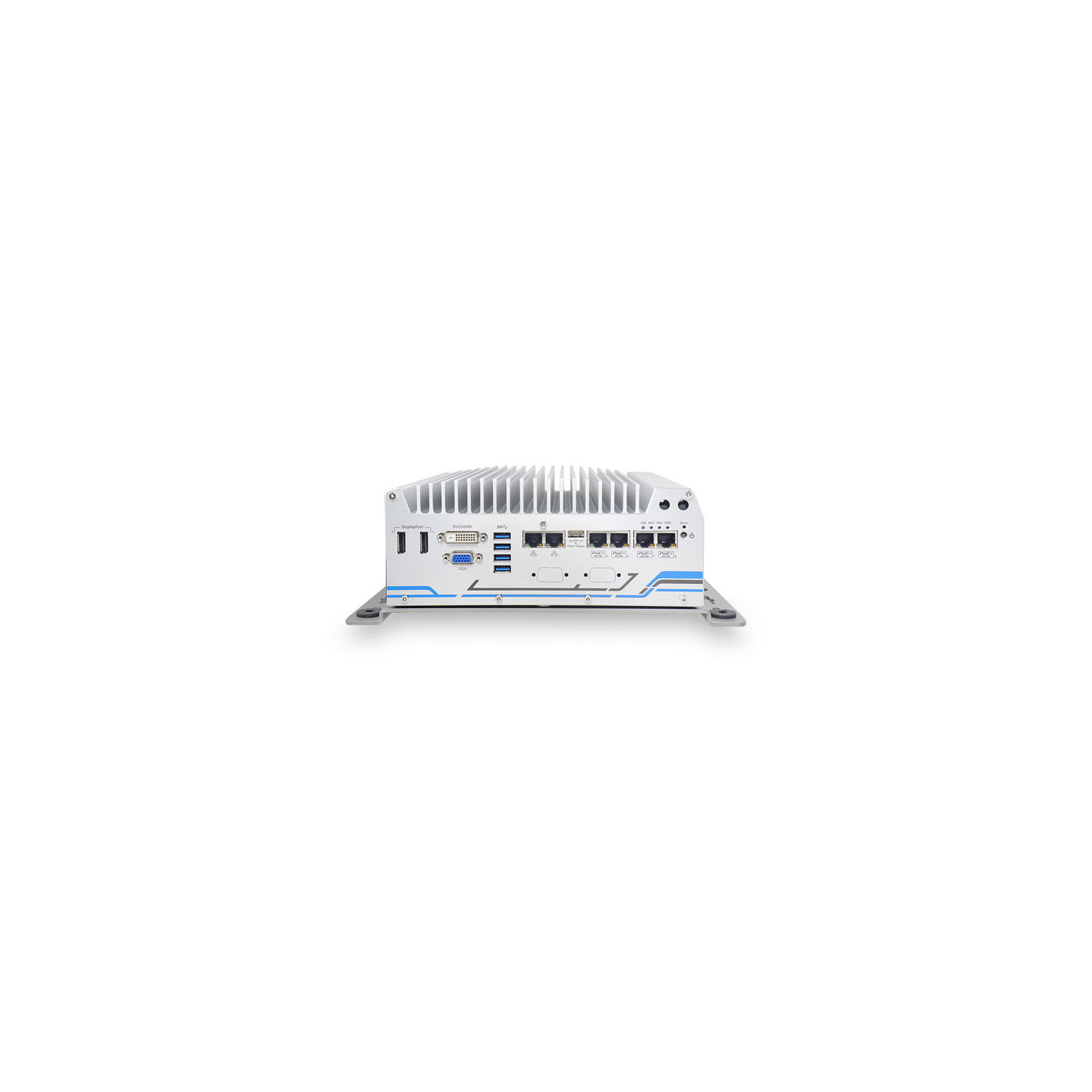

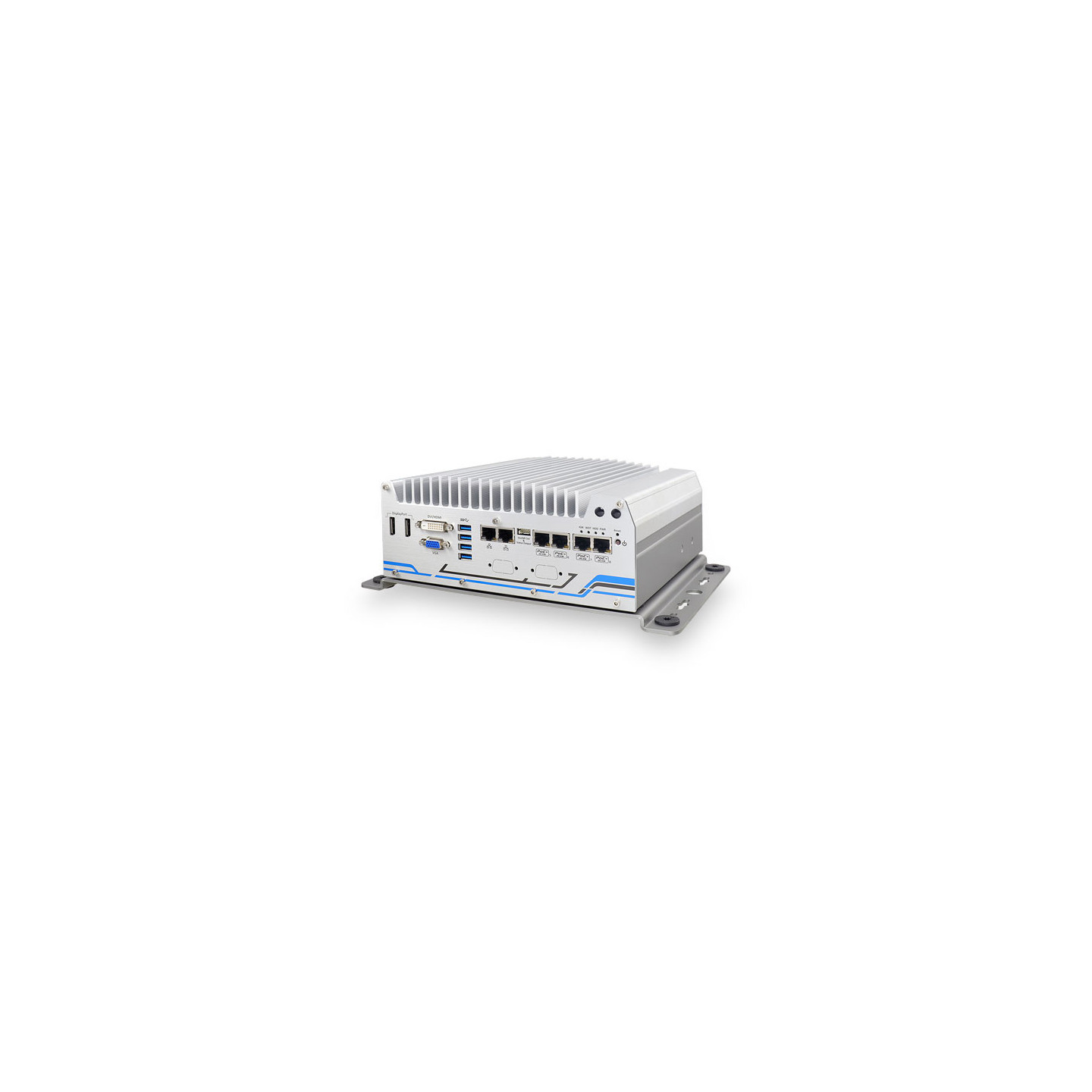

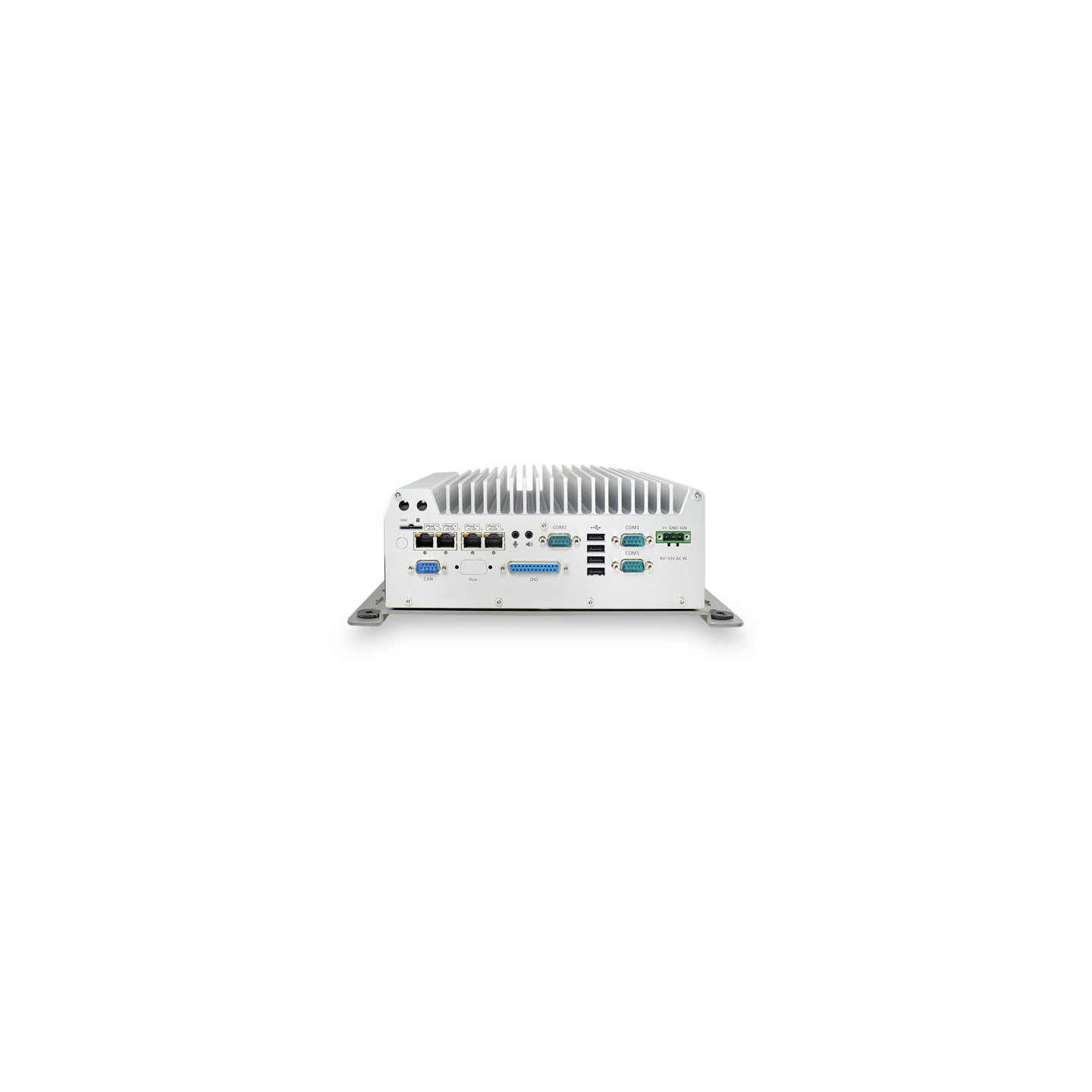

NEOUSYS Serie Nuvo-5608VR

Name: NEOUSYS Serie Nuvo-5608VR
Brand: NEOUSYS
SKU: Serie Nuvo-5608VR
Rating: 5 (1 reviews)

Sistema de vigilancia móvil sin ventilador Intel® Core™ i7/i5 de 6ª generación con 8x PoE+, DIO, CAN Bus, 2x 3.5" HDD (RAID 0/1)

Contáctanos acerca de este producto

Compatible con CPU Intel® Core™ i7/ i5/ i3 de 6ª generación LGA1151 tipo zócalo
8 puertos PoE+ 802.3at y 2 puertos GbE
2 unidades de disco duro de 3,5", compatible con RAID 0/1 con más de 24 TB de capacidad
Difusor de calor HDD dedicado para un rendimiento térmico optimizado
4 zócalos mini-PCIe de tamaño completo con soporte para SIM
DI aislado de 4 canales y OD aislado de 4 canales
1 puerto CAN 2.0
Entrada de 8 V a 35 V CC con control de potencia de encendido incorporado
Soportes de amortiguación patentados para soportar vibraciones de 1 Grms

Visión general

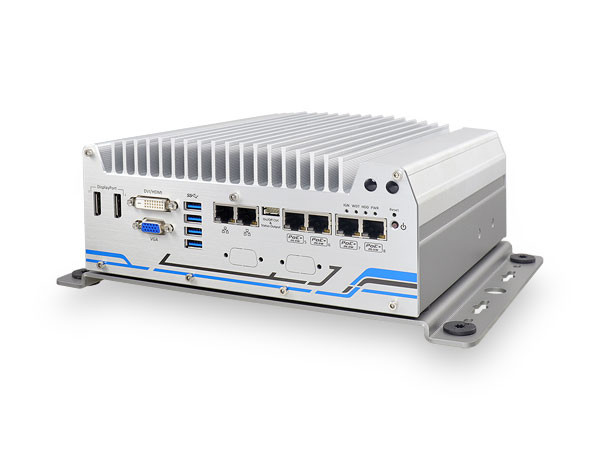

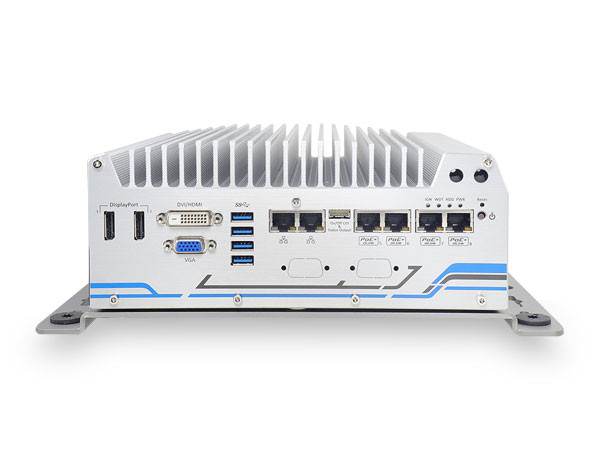

Nuvo-5608VR es el último sistema de vigilancia móvil sin ventilador de Neousys diseñado para el análisis y la transmisión de video en tiempo real. Incorpora CPU Core i™ de 6ª generación, conectividad de cámara IP y capacidad de almacenamiento masiva para aplicaciones emergentes de vigilancia/seguridad inteligente.

Con ocho puertos Gigabit PoE+, el Nuvo-5608VR proporciona suficiente ancho de banda para recopilar transmisiones de vídeo de alta definición de cámaras IP, mientras que su CPU Core™ i7 de 6ª generación es capaz de realizar análisis de vídeo en tiempo real. Tiene capacidad para dos discos duros de 3,5" con configuración RAID 0/1 para admitir más de 24 TB de capacidad de almacenamiento para grabar vídeo de 8 canales, 1080p @H.264 durante más de 3 meses.

El soporte de amortiguación patentado de Neousys se envía con Nuvo-5608VR para proteger el sistema contra vibraciones en condiciones ambientales móviles adversas.

Al ser una plataforma de vigilancia móvil robusta, Nuvo-5608VR está equipado con difusores de calor de disco duro dedicados para mantener una temperatura de funcionamiento adecuada del disco duro y, junto con características adicionales como DIO, bus CAN y control de encendido, Nuvo-5608VR es la opción perfecta para aplicaciones de vigilancia estacionarias y móviles.

Información sobre pedidos

Nuvo-5608VR

Sistema de vigilancia sin ventilador Intel® Core™ i de 6ª generación con 8 puertos PoE+, DIO, bus CAN y 2 discos duros RAID de 3,5"

Accesorios opcionales

PA-160W-OW

Adaptador de corriente CA/CC de 160 W, 20 V/8 A; 18AWGx4C/120cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 a 70 °C

PA-280W-OW

Adaptador de corriente CA/CC de 280 W, 24 V/11,67 A; 16AWG/100cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 a 60 °C

Detalle de productos

Descarga

Manual

Nuvo-5608VR_User_Manual_v1

Descarga: (7.71MB)

Hoja de datos

nuvo-5608vr-fanless-surveillance-system

Descarga: (238.31KB)

System Core
Processor	Supports 6th-Gen Intel® Core™ i7/ i5/ i3 LGA1151 CPU Intel® Core™ i7-6700 (8M Cache,3.4/ 4.0 GHz, 65W TDP) Intel® Core™ i5-6500 (6M Cache, 3.2/ 3.6 GHz, 65W TDP) Intel® Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP) Intel® Core™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP)
Chipset	Intel® Q170 Platform Controller Hub
Graphics	Integrated Intel® HD Graphics 530
Memory	Up to 32 GB DDR4-2133 SDRAM (two SO-DIMM slots)
AMT	Supports AMT 11.0
TPM	Supports TPM 2.0

I/O Interface
Ethernet	2x Gigabit Ethernet ports by Intel® I219 and I210
POE+	8x IEEE 802.3at (25.5W) Gigabit PoE+ ports by Intel® I210, 120W total power budget*
USB	4x USB 3.1 Gen1 ports via native XHCI controller 4x USB 2.0 ports
Video Port	1x stacked VGA + DVI-D connector 2x DisplayPort connectors, supporting 4K2K resolution
Serial Port	2x software-programmable RS-232/ 422/ 485 ports (COM1 & COM3) 1x RS-232 port (COM2)
Isolated DIO	4x isolated DI and 4x isolated DO
CAN	1x CAN 2.0 port
Audio	1x mic-in and 1x speaker-out

Storage Interface
SATA HDD	2x internal SATA port for 3.5” HDD installation, supporting RAID 0/ 1
mSATA	1x full-size mSATA port (mux with mini-PCIe)

Expansion Bus
Mini PCI-E	1x full-size mini-PCIe socket with panel-accessible SIM socket 1x full-size mini-PCIe socket with internal SIM socket (mux with mSATA) 2x full-size mini-PCIe sockets (USB signals only) with internal SIM sockets

Power Supply
DC Input	1x 3-pin pluggable terminal block for 8V to 35V DC input
Remote Ctrl. & Status Output	1x 10-pin (2x5) wafer connector for remote on/off control and status LED output

Mechanical
Dimension	240 mm (W) x 225 mm (D) x 98 mm (H)
Weight	3.5 kg
Mounting	Neousys' patented damping bracket

Environmental
Operating Temperature	-25°C ~ 70°C (with mSATA/SSD) -10°C ~ 60°C (with 3.5” HDD) /***
Storage Temperature	-40°C ~ 85°C
Humidity	10%~90% , non-condensing
Vibration	Operating, 1 Grms, 5-500 Hz, 3 Axes (w/ HDD and damping bracket installed, according to IEC60068-2-64)
Shock	Operating, 30 Grms, Half-sine 11 ms Duration (w/ HDD and damping bracket installed, according to IEC60068-2-27)
EMC	CE/FCC Class A, according to EN 55032 & EN 55024

* The total power budget for Nuvo-5608VR is related to input voltage. 120W total budget is available with 24 VDC input. When 12 VDC input is applied, the total power budget is limited to 100W
*** Operating temperature is verified with 100% CPU loading and 100% HDD loading applied using Passmark® BurnInTest 8.0. For detail testing criteria, please contact Neousys Technology.
***Depending on the HDD selected, users may encounter performance degradation in sequential disk write at low/high ambient temperature. No data integrity issue was observed in -10°C ~ 60°C operating temperature range.
