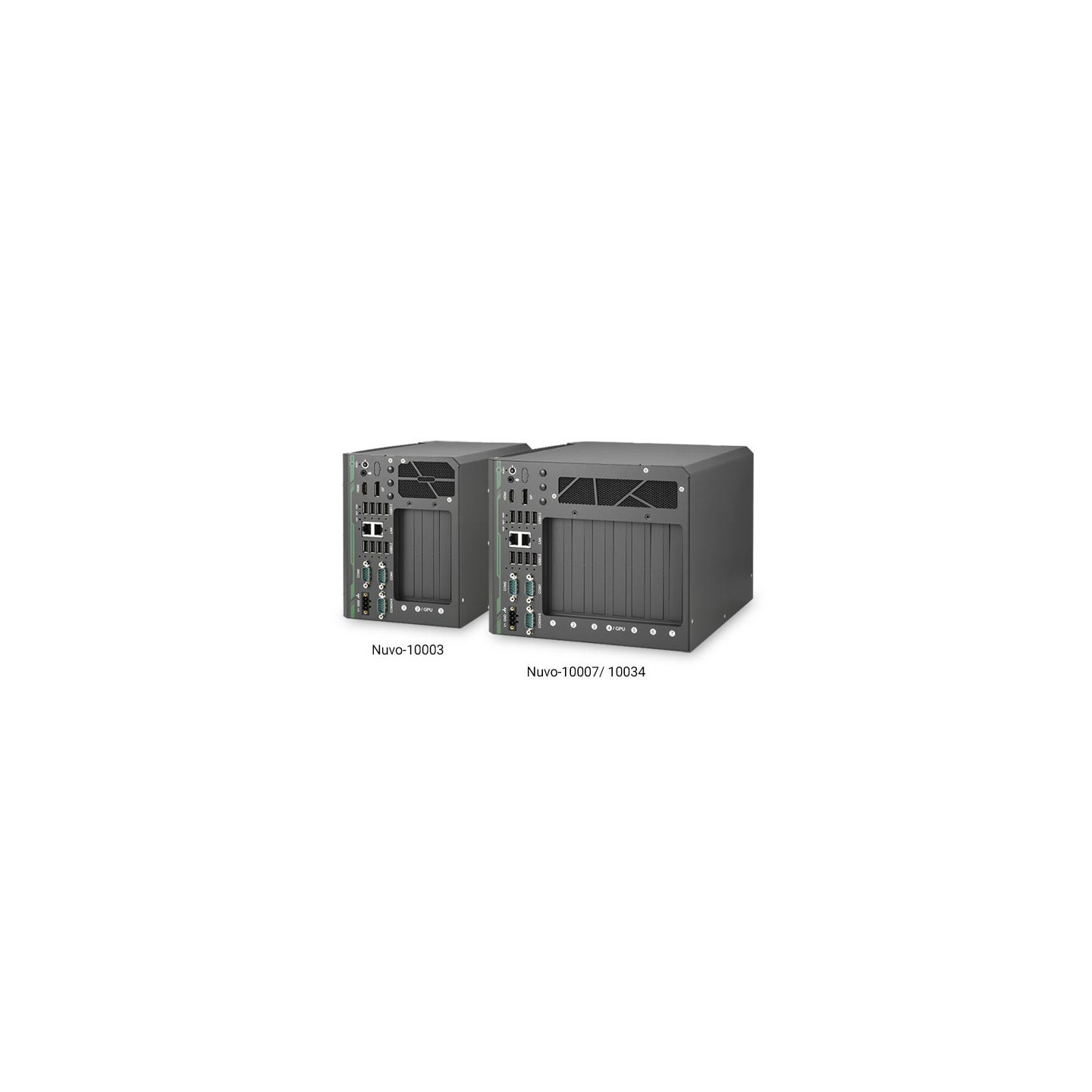

PC de expansión Intel® Core™ i9/ i7/ i5/ i3 de 14ª/13ª generación con hasta 7 ranuras PCIe/PCI
La serie Nuvo-10000 es la opción ideal para reemplazar sus voluminosos sistemas IPC de montaje en rack o en pared. El sistema ofrece hasta siete ranuras PCIe/PCI en su chasis compacto para ofrecer el mismo nivel de capacidad de expansión que los IPC de 4U y 19" listos para usar. Los usuarios pueden instalar una amplia variedad de tarjetas AIO, DIO, de comunicación, de captura de imágenes y de control de movimiento para aplicaciones versátiles.
Aprovechando los procesadores Intel® Alder Lake Core™ i de 14ª/13ª/12ª generación con chipset Q670, la serie Nuvo-10000 ofrece una potencia informática excepcional en comparación con los IPC tradicionales en un tamaño comparativamente compacto con un precio competitivo. Cuenta con ocho puertos USB 3.2 con mecanismo de bloqueo de tornillo para cámaras USB3. Hay un GbE, uno de 2,5 GbE, 5 puertos COM y tiene capacidad para dos HDD/SSD de 2,5" con la adición de un puerto SATA interno para un tercer HDD/SSD. El sistema también puede admitir una GPU NVIDIA® de 115 W para ofrecer una importante potencia de cálculo de IA para aplicaciones modernas de aprendizaje profundo.
Impulsada por la creciente demanda de IoT industrial, inspección visual y automatización de máquinas, la serie Nuvo-10000 es una solución robusta y flexible que puede satisfacer diversas aplicaciones industriales. Con una variedad de puertos de E/S y una capacidad de expansión PCIe/PCI flexible de 7 ranuras, la serie Nuvo-10000 está diseñada para la quinta revolución industrial.

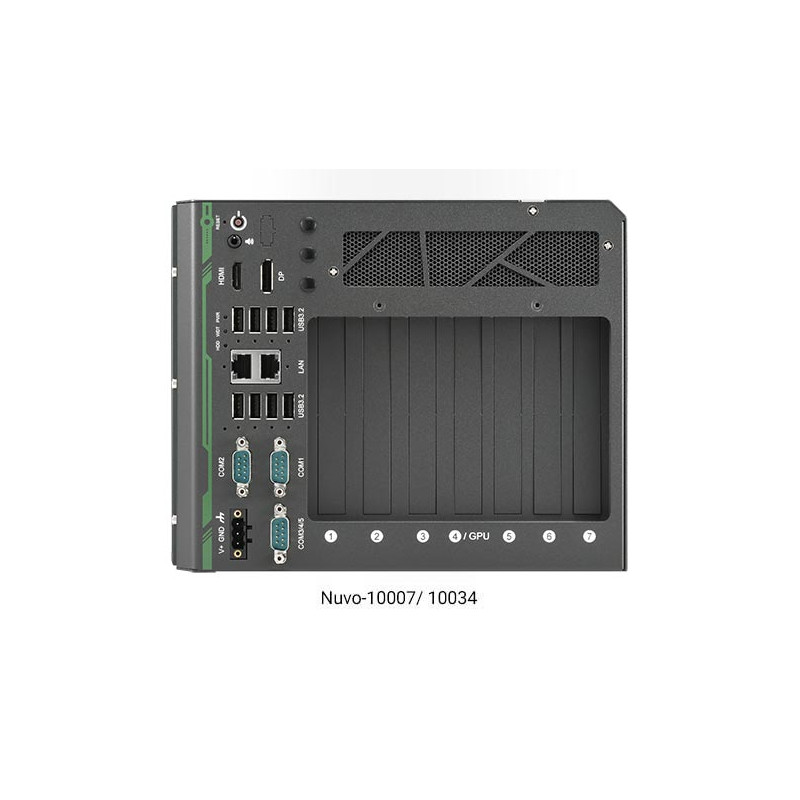

Nuvo-10007
PC de expansión Intel® Core™ i9/ i7/ i5/ i3 de 12ª generación con 7 ranuras PCIe
Nuvo-10034
PC de expansión Intel® Core™ i9/ i7/ i5/ i3 de 12ª generación con 4 ranuras PCIe y 3 ranuras PCI

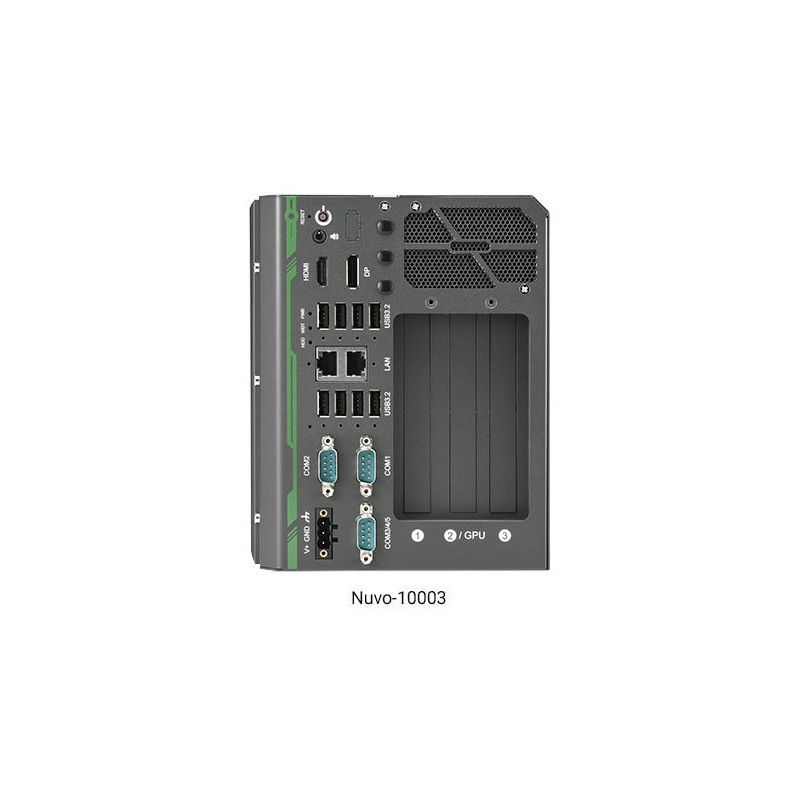

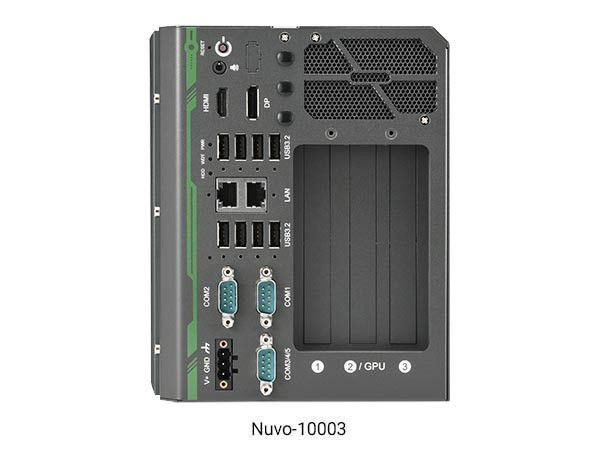

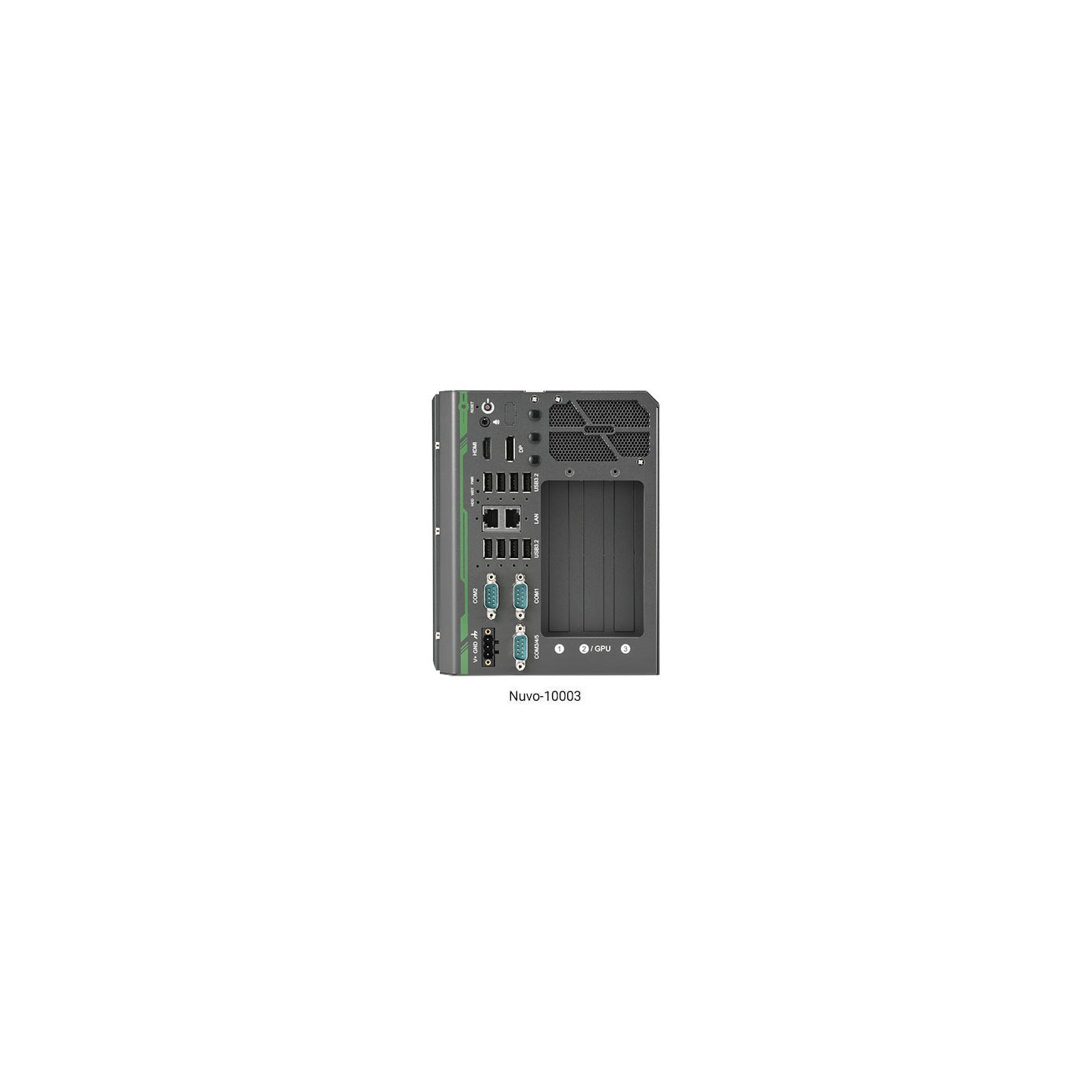

Nuvo-10003
Box-PC de expansión Intel® Core™ i9/ i7/ i5/ i3 de 14/13/13 de 12ª generación con 3 ranuras PCIe
PA-280W-ET2
Adaptador de corriente CA/CC de 280 W, 24 V/11,67 A; 16AWG/100cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 °C a 60 °C.
PA-600W-ENC
Adaptador de corriente CA/CC de 600 W de 24 V/25 A; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -20 °C a 70 °C.
Cbl-W212F-W210F-23CM
Oblea de cable 2.0 hembra 12P a 10P, longitud: 23cm
Rmkit-Nuvo10000
Conjunto de montaje en bastidor para la serie Nuvo-10000
| Nuvo-10007 | Nuvo-10034 | Nuvo-10003 | |
| System Core | |||
|---|---|---|---|
| Processor | Supporting Intel® 14th-Gen Core™ CPU (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-14900/ i9-14900T - Intel® Core™ i7-14700/ i7-14700T - Intel® Core™ i5-14500/ i5-14400/ i5-14500T - Intel® Core™ i3-14100/ i3-14100T Supporting Intel® 13th-Gen Core™ CPU (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-13900E/ i9-13900TE / i9-12900E/ i9-12900TE/ - Intel® Core™ i7-13700E/ i7-13700TE - Intel® Core™ i5-13500E/ i5-13400E/ i5-13500TE - Intel® Core™ i3-13100E/ i3-13100TE Supporting Intel® 12th-Gen Core™ CPU (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-12900E/ i9-12900TE - Intel® Core™ i7-12700E/ i7-12700TE - Intel® Core™ i5-12500E/ i5-12500TE - Intel® Core™ i3-12100E/ i3-12100TE - Intel® Pentium® G7400E/ G7400TE - Intel® Celeron® G6900E/ G6900TE |
||
| Chipset | Intel® Q670E platform controller hub | ||
| Graphics | CPU dependent Integrated Intel® UHD graphics 770 (32EU)/ 730 (24EU) | ||
| Memory | Up to 64 GB DDR5 4800 SDRAM (two SODIMM slots) | ||
| AMT | Supports Intel vPro/ AMT 16.0 | ||
| TPM | Supports dTPM 2.0 | ||
| I/O Interface | |||
| Ethernet Port | 1x 2.5G Ethernet port by I226-IT 1x Gigabit Ethernet port by I219-LM |
||
| Video Port (Integrated Graphics) |
1x HDMI 1.4b, supporting 3840 x 2160 resolution 1x DisplayPort, supporting 4096 x 2304 resolution |
||
| Serial Port | 2x software-programmable RS-232/422/485 ports (COM1/ COM2) 3x 3-wire RS-232 ports (COM3/ COM4/ COM5) |
||
| USB 3.2 | 4x USB 3.2 Gen2 (10 Gbps) ports 4x USB 3.2 Gen1 (5 Gbps) ports |
||
| USB 2.0 | 1x USB 2.0 port with Type-A connector (internal) | ||
| Audio | 1x 3.5 mm jack for mic-in and speaker-out | ||
| Nuvo-10007 | Nuvo-10034 | Nuvo-10003 | |
| Storage Interface | |||
|---|---|---|---|
| SATA HDD | 2x SATA ports for internal 2.5” HDD/ SSD installation (support RAID 0/ 1) | ||
| M.2 M key | 1x M.2 2280 SATA interface | ||
| Internal Expansion Bus | |||
| PCI/PCI Express | 2x PCIe x16 slot @ Gen3, 8-lanes 3x PCIe x8 slot @ Gen3, 4-lanes 2x PCIe x4 slot @ Gen3, 2-lanes |
2x PCIe x16 slot @ Gen3, 8-lanes 2x PCIe x8 slot @ Gen3, 4-lanes |
1x PCIe x16 slot @Gen3, 16-lanes 2x PCIe x8 slot @ Gen3, 4-lanes |
| PCI | - | 3x 33MHz/ 32-bit 5V PCI slots | - |
| Mini PCI Express | 2x full-size mini PCI Express socket with internal micro SIM socket | ||
| Power Supply | |||
| DC Input | 1x 3-pin pluggable terminal block for 12 to 35V DC input | ||
| Remote Ctrl. & LED Output |
1x 10-pin (2x5) wafer connector for remote on/off control and status LED output | ||
| Mechanical | |||
| Dimension | 241mm (W) x 280 mm(D) x 188mm (H) | 157mm (W) x 280mm(D) x 188mm (H) |
|
| Weight | 5.2kg | 4.2kg | |
| Mounting | Wall-mount (standard) | ||
| Environmental | |||
| Operating Temperature | -25°C ~ 60°C* | ||
| Storage Temperature | -40°C ~ 85°C | ||
| Humidity | 10% ~ 90% , non-condensing | ||
| Vibration | Operating, MIL-STD-810H, Method 514.8, Category 4 | ||
| Shock | Operating, MIL-STD-810H, Method 516.8, Procedure I | ||
| EMC | CE/FCC Class A, according to EN 55032 & EN 55035 | ||
*For sub-zero operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required.
