PoE de largo alcance de 1 puerto a través de extensor coaxial
La solución PoE de largo alcance de PLANET Technology permite a todas las empresas y proveedores de servicios de red configurar una infraestructura IP en una ubicación remota donde los dispositivos alimentados compatibles con PoE 802.3af/at pueden recibir datos y energía a través de conmutadores PLANET y extensores e inyectores PLANET LRP a larga distancia, pero no limitado a los 100 metros normales.

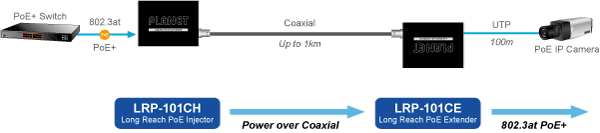

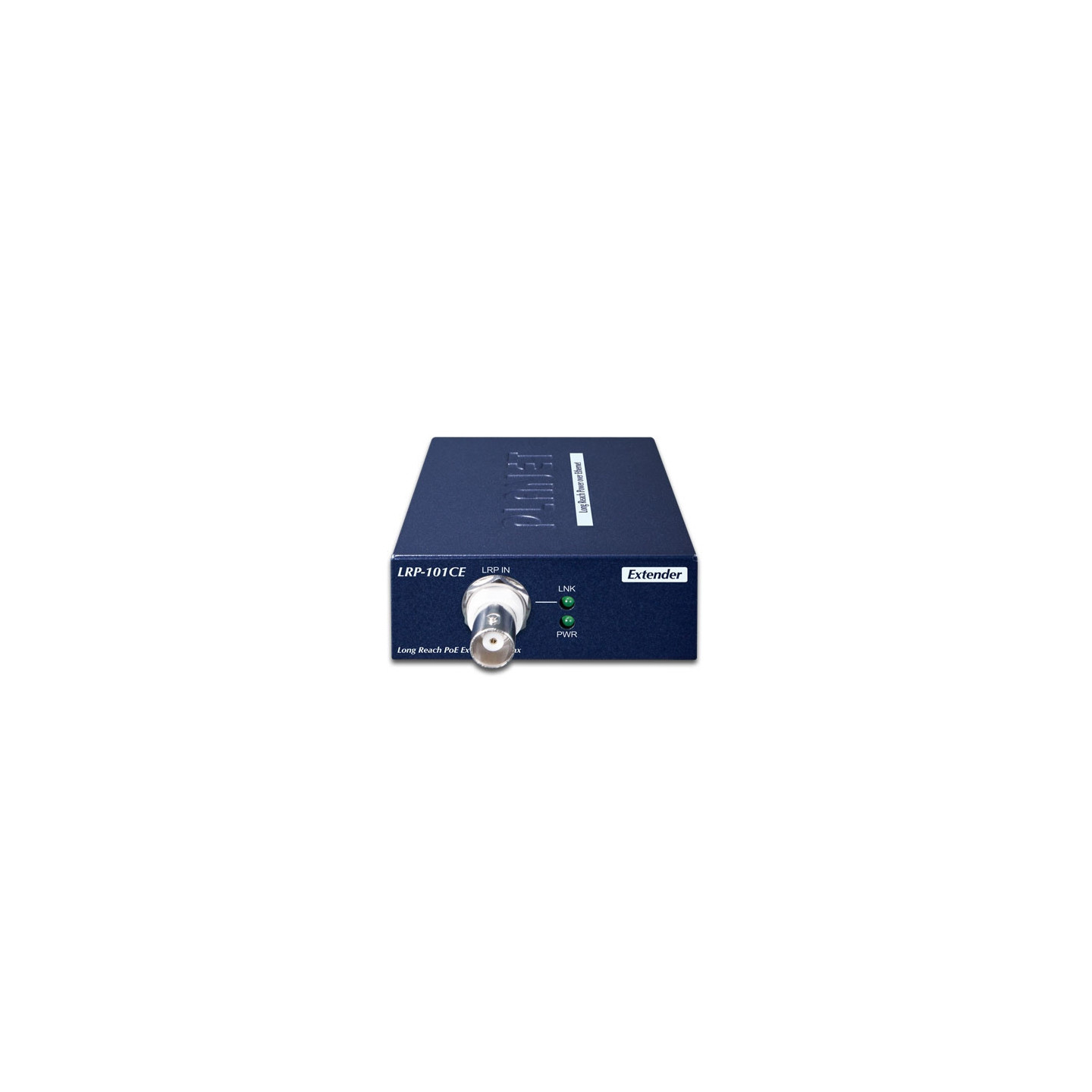

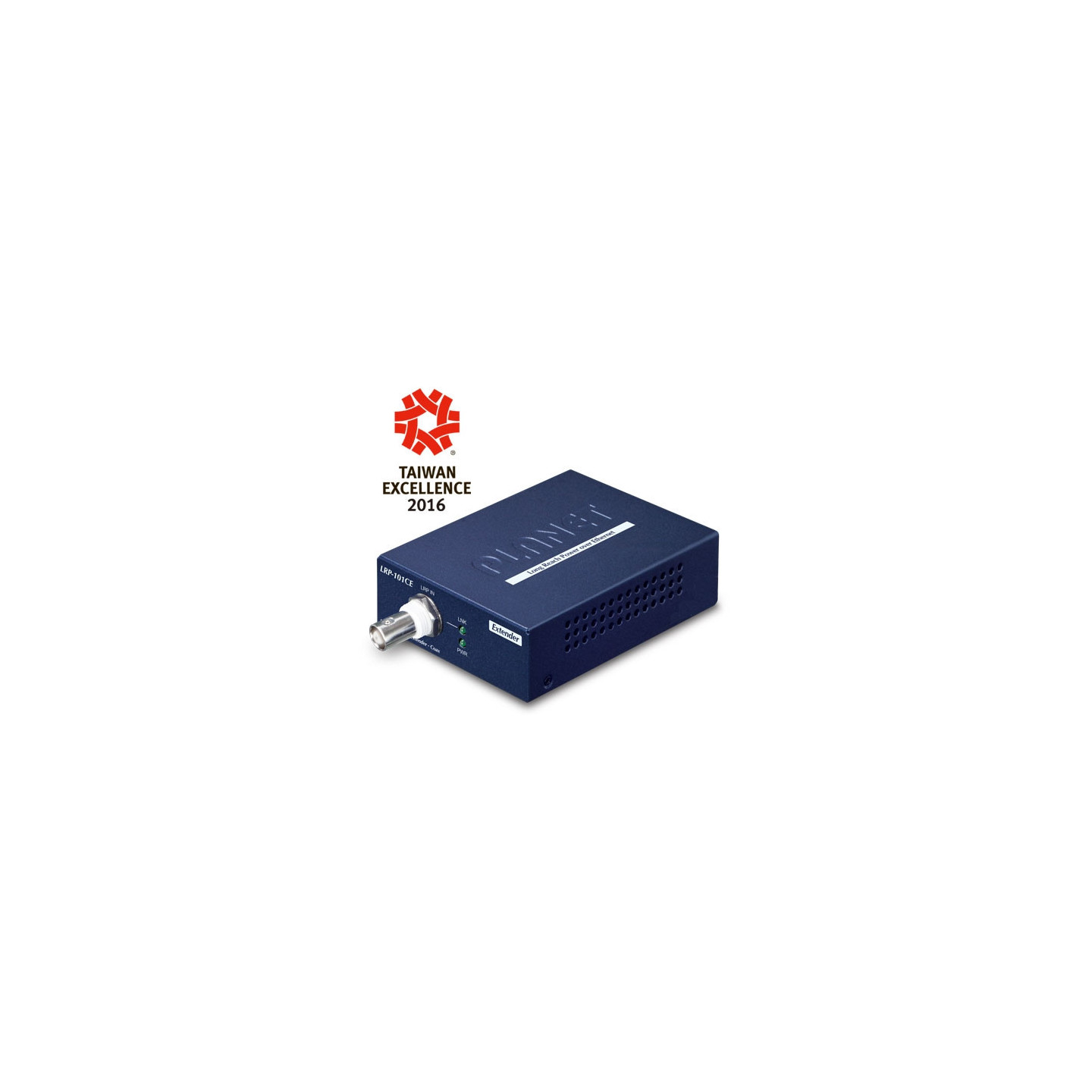

PLANET LRP-101CE, una solución PoE de largo alcance de PLANET, es un extensor PoE+ 802.3at de un solo puerto que se instala en una ubicación remota conectándose a una cámara IP PoE o un punto de acceso inalámbrico PoE. El LRP-101CE tiene que trabajar con el inyector PoE de largo alcance de un solo puerto PLANET o el conmutador PoE de largo alcance de múltiples canales para poder transmitir simultáneamente datos y energía a un PD a una distancia de hasta 1.000 m (3.280 pies) a través de cable coaxial. El LRP-101CE proporciona un máximo de 25 vatios de potencia de salida a través de un cable Ethernet a una cámara IP PoE remota, un punto de acceso inalámbrico PoE o sistemas de control de acceso que cumplen con 802.3af/at PoE.

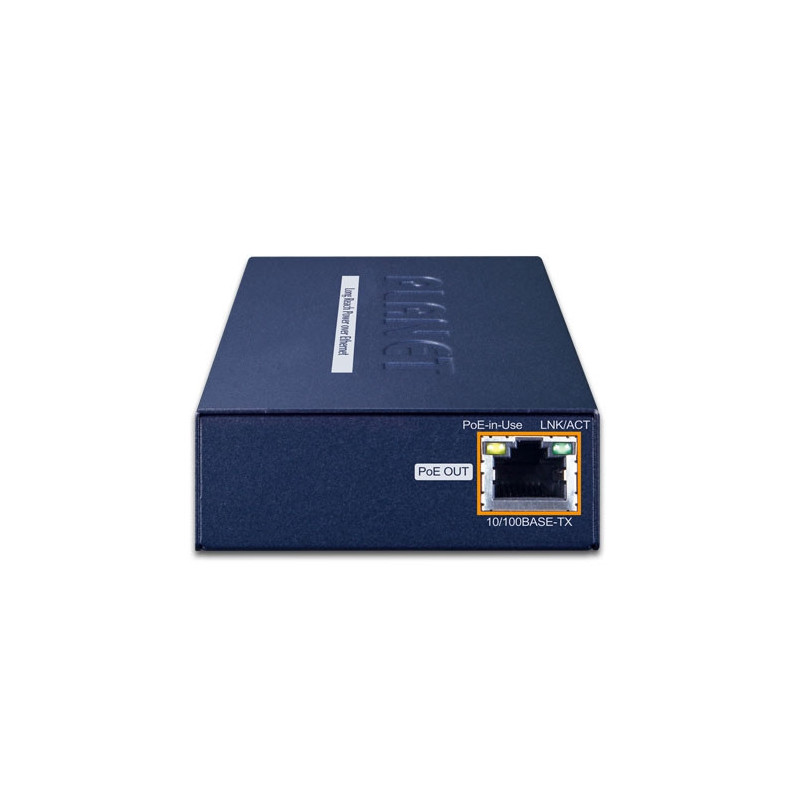

Interfaz Ethernet
■ Cobre:
• 10/100BASE-TX RJ45
• auto-negociación/auto-MDI/MDI-X
■ Estándar de alimentación a través de Ethernet:
IEEE 802.3at/af PoE PSE (equipo de fuente de alimentación)
■ Salida PoE: 56 V CC, 600 mA máx.
■ Presupuesto PoE: hasta 25 vatios
■ Modo PoE: End-span, Pin RJ45 1/2(+), 3/6(-)
■ Velocidad de datos: 100/100Mbps
■ Cableado: Cat5e o superior
■ Distancia máxima: 100 metros
■ Tamaño máximo de fotograma: 1522 bytes

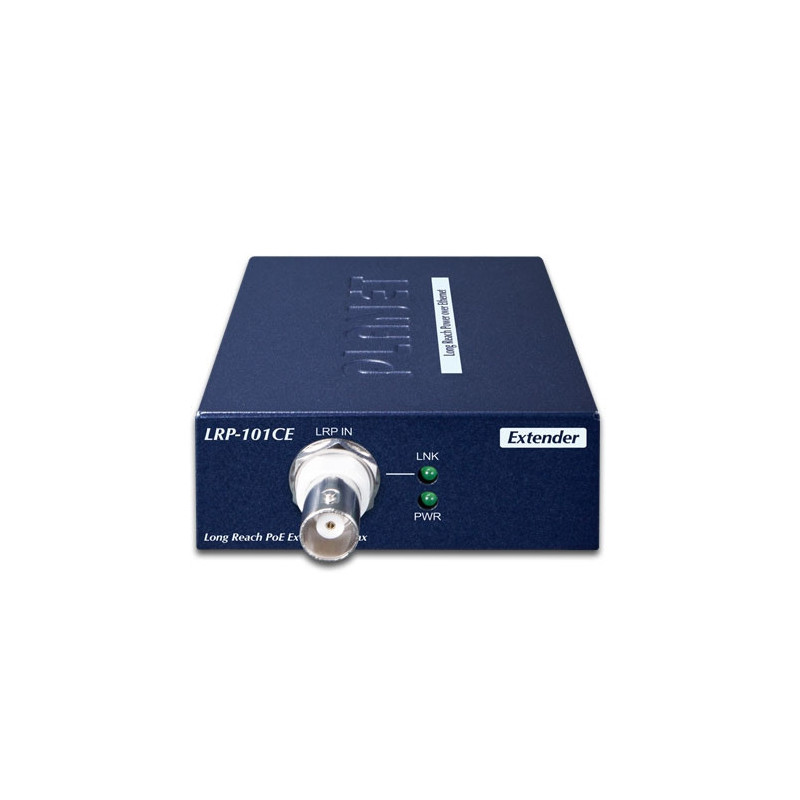

Interfaz PoE de largo alcance ■ Conectividad:
• 1 x BNC hembra
• PoE de largo alcance a través de PD coaxial (dispositivo alimentado)
■ Entrada de alimentación: 37 ~ 56 V CC
*
■ Asignación de pines de alimentación: • Polo central BNC:
CC + / Hi • Blindaje
BNC: CC - / LO
■ Cableado:
• Cable coaxial: 75 ohmios
• Cable RG-6 / U, menos de 12 Ω / 1,000 pies.
• Cable RG-59/U, menos de 30Ω/1.000 pies.
■ Distancia máxima:
• Máx. 200 m con salida PoE+ (656 pies)
• Máx. 600 m con salida PoE (1.968 pies)
• Máx. 1.200 m sin salida PoE (3.937 pies)
■ Estándar Ethernet de largo alcance: IEEE 1901
■ Tipo de modulación: Wavelet-OFDM
■ Seguridad: Cifrado
AES de 128 bits
■ Banda de frecuencia: 2 ~ 28 MHz
■ Cifrado: AES de 128 bits
■ Rendimiento**
Distancia
Velocidad de datos*
(carga / descarga)
LRP-101CE 802.3af/at Capacidad de salida PoE**
LRP-101CH
con 56 V CC en
LRP-101CH
con PoE+ de 30W en
200m
93 / 93 Mbps
29W
16W
400m
93 / 93 Mbps
22W
14W
600m
87 / 91 Mbps
13W
10W
800m
75 / 83 Mbps
10W
8W
1000m
55 / 73 Mbps
8W
7W

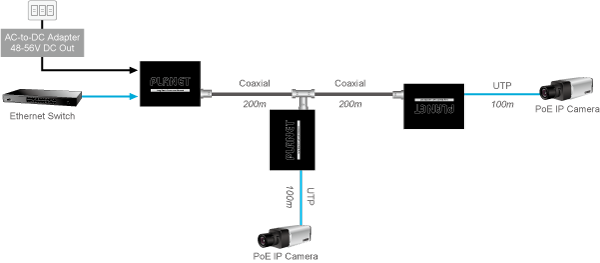

■ Múltiples nodos: Admite hasta 4 extensores LRP en un radio de 1 km

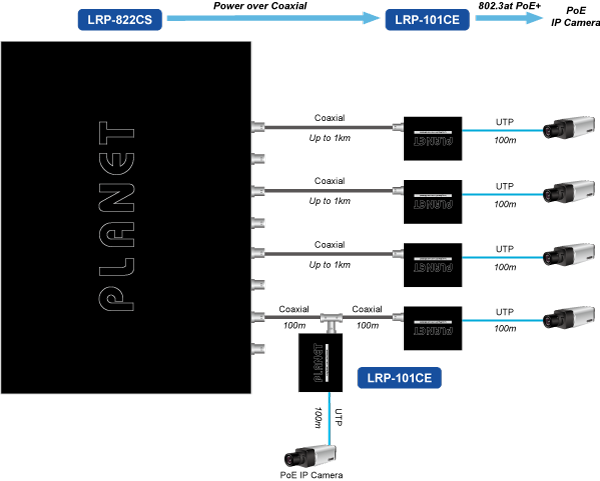

■ Compatibilidad con LRP:
Con alimentación a través de entrada
coaxial • LRP-101CH – Inyector
LRP de 1 puerto • LRP-822CS – Interruptor
LRP a través de cable coaxial de 8 puertos • LRP-1622CS – Interruptor LRP a través de cable coaxial de 16 puertos
Indicadores LED 4 x LEDs
■ PWR
■ LRP LNK
■ PoE en uso
■ LNK/ACT
Protección contra descargas electrostáticas 4KV CC
Recinto Caja metálica
Instalación Montaje en pared o carril DIN con kit opcional
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 26,2 mm
Peso 375 g
Requisitos de alimentación Alimentación BNC a través de entrada coaxial: 44 ~ 56 V CC
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3af Alimentación a través de Ethernet (802.3at Tipo 1)
IEEE 802.3at Alimentación a través de Ethernet Plus (802.3at Tipo 2)
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Temperatura En funcionamiento: -20 ~ 70 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
Kit extensor PoE de largo alcance a través de cable coaxial de 1 puerto (LRP-101CH + LRP-101CE)
