Convertidor de medios industrial 100/1000X SFP a 1 puerto 10/100/1000T 802.3bt PoE++

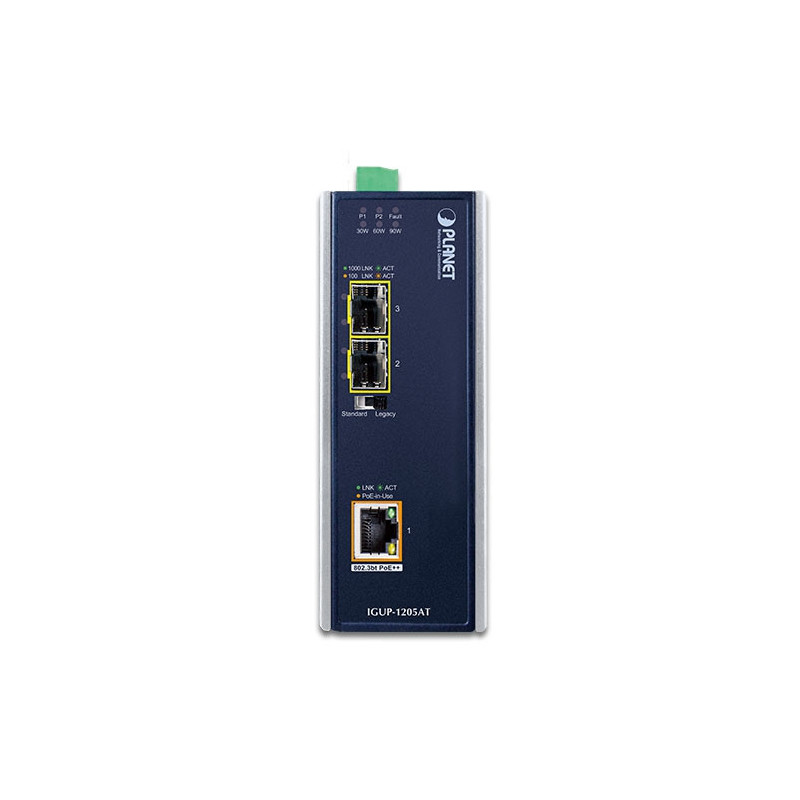

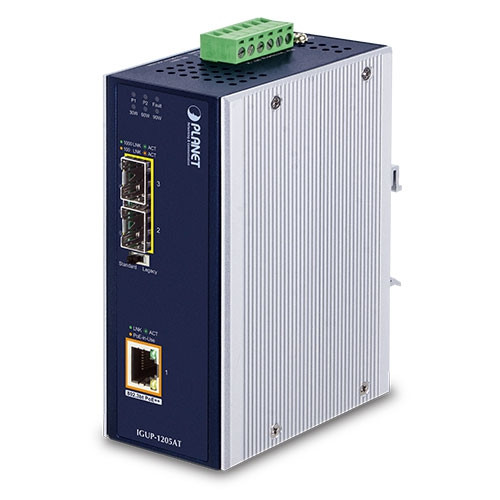

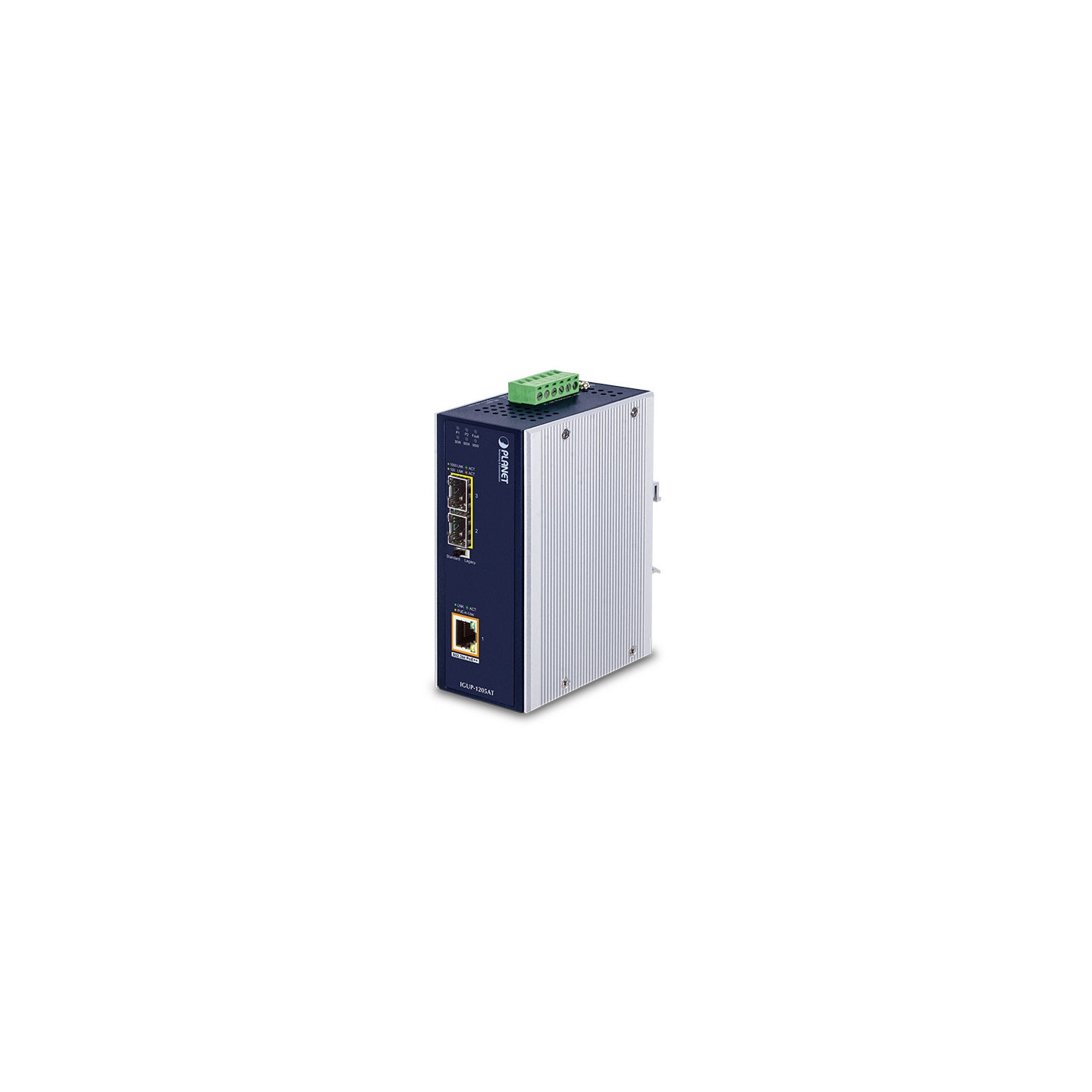

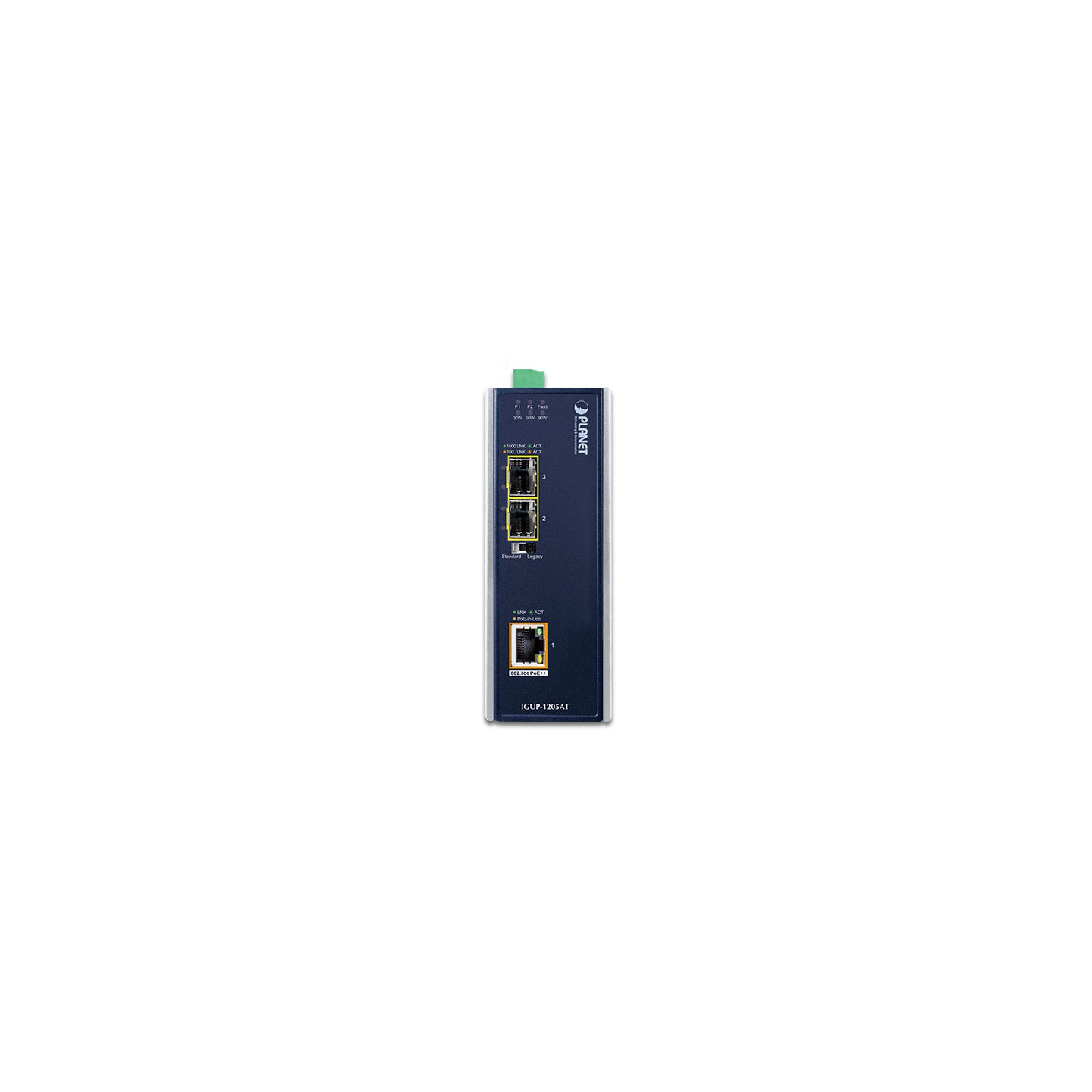

El convertidor de medios Gigabit industrial PLANET IGUP-1205AT combina la conversión de medios Ethernet (de 100/1000BASE-X a 10/100/1000BASE-T) con la función de inyector de alimentación a través de Ethernet Plus Plus (PoE++) 802.3bt para entregar hasta 95 vatios de potencia de salida y alta velocidad de transmisión de datos a PD (dispositivos alimentados) instalados en un área remota donde se requiere una entrada de energía suficiente y confiable. Su puerto de enlace ascendente de fibra óptica 100/1000BASE-X proporciona transmisión de datos de larga distancia, alta velocidad y estable a una red central remota. El sistema de alimentación especial y conveniente del IGUP-1205AT admite entradas de alimentación duales de 12 ~ 56 V CC para redundancia de energía y flexibilidad operativa.
Al ser capaz de funcionar bajo temperaturas que oscilan entre -40 y 75 grados C y con una carcasa resistente IP30, el IGUP-1205AT se puede colocar en casi cualquier entorno difícil.
Puerto de cobre 1 x 10/100/1000BASE-T
Ranura SFP 2 x Interfaz
1000BASE-SX/LX/BX SFP compatible con 100BASE-FX SFP
Control de caudal Contrapresión para el modo
semidúplex Fotograma de pausa IEEE 802.3x para el modo dúplex completo
Tamaño máximo de fotograma 9K

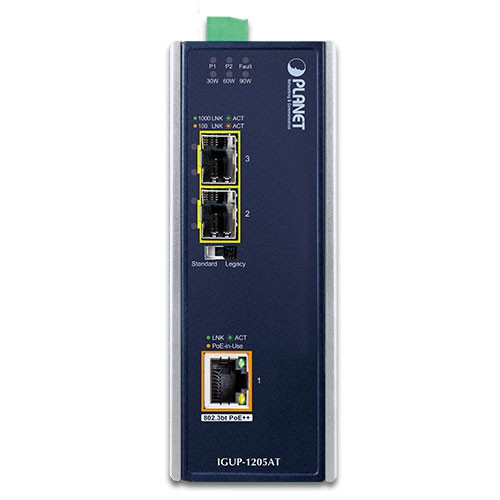

Indicadores LED Sistema:
Alimentación 1 (verde), alimentación 2 (verde), alarma de fallo (rojo)
Uso de PoE: (ámbar)
Fibra:
100BASE-X: LNK/ACT (ámbar)
1000BASE-X: ENLACE/ACTO (verde)
TP:
10/100/1000BASE-T: LNK/ACT (verde)
PoE: PoE en uso (ámbar)
Dimensiones (ancho x fondo x alto) 56 x 87,8 x 135 mm
Peso 612 g

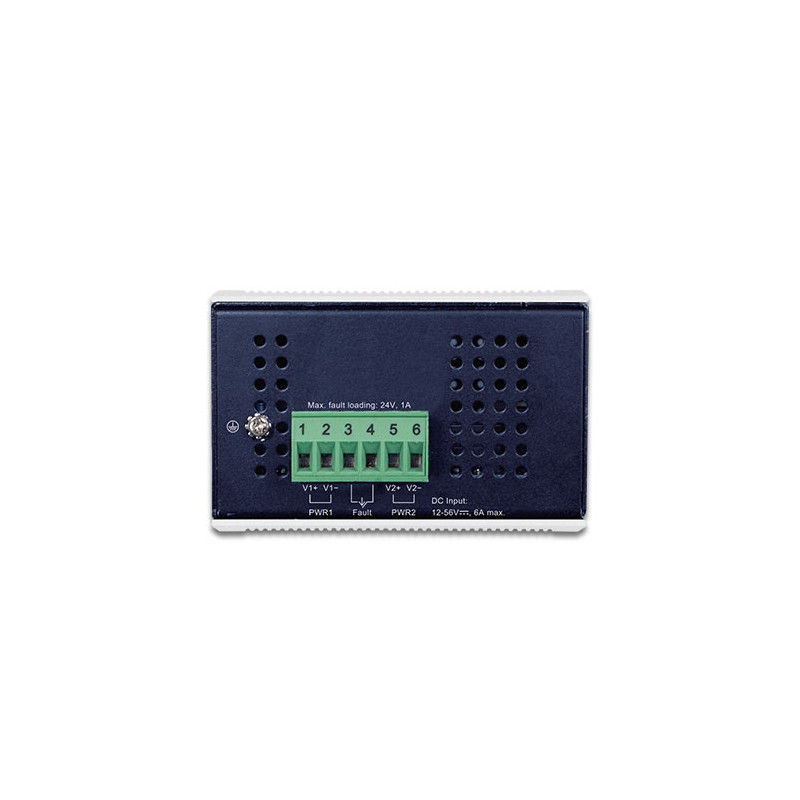

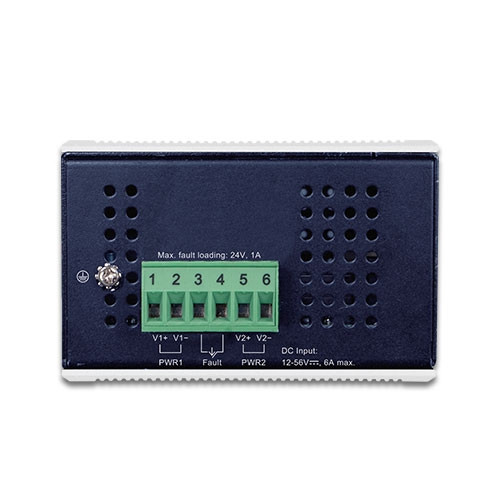

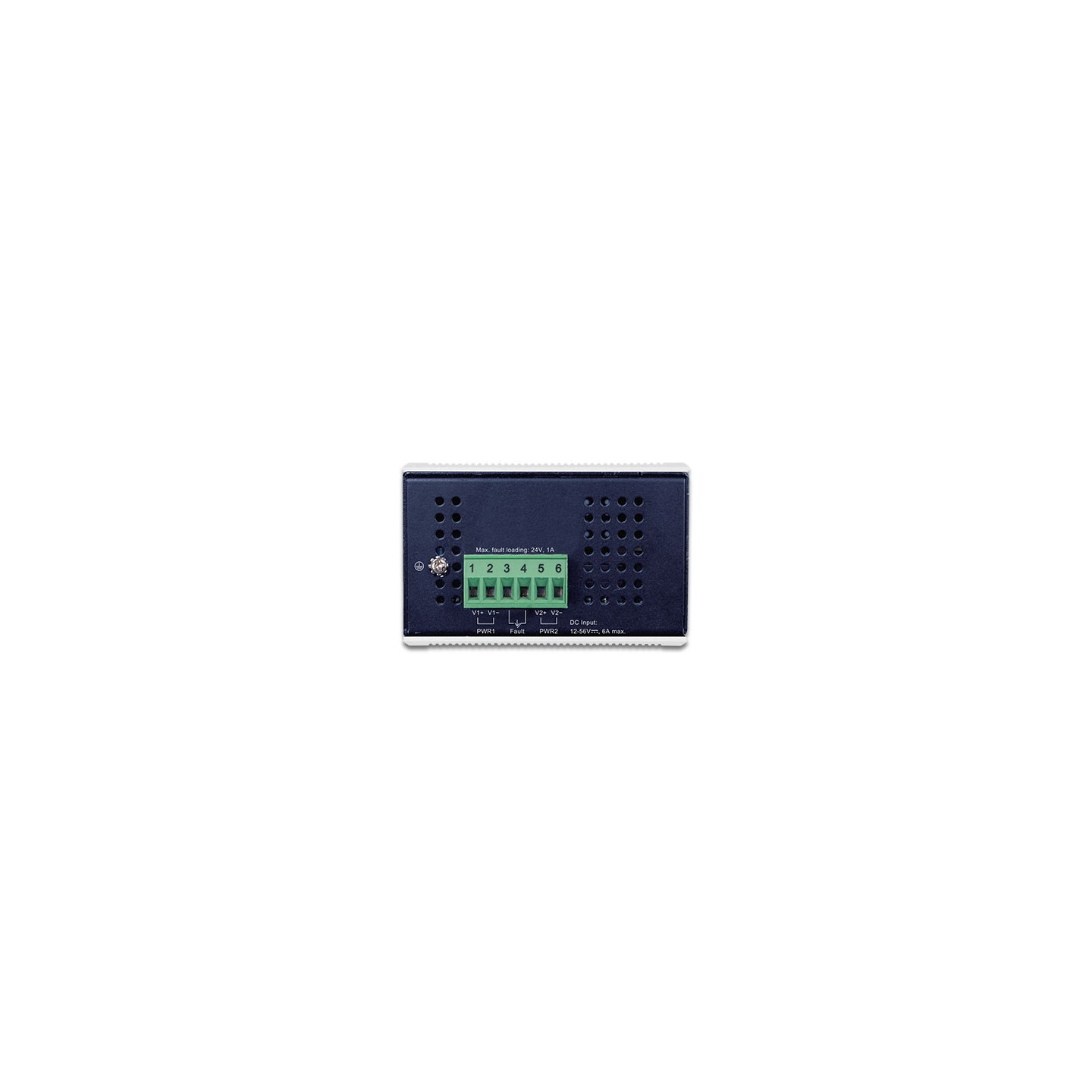

Requisitos de alimentación DC 12 ~ 56V, admite protección de polaridad inversa
Consumo de energía Sistema encendido sin carga
DC 12V: 4.56W
DC 48V: 5.28W
Carga completa con PoE
DC 12V: 46.6W
DC 48V: 100.3W
Interruptor DIP Modo Estándar/Legado
Recinto Carcasa metálica IP30
Instalación Kit de carril DIN y oído de montaje en pared
Protección contra descargas electrostáticas 6KV CC
Cables 10/100/1000BASE-T:
UTP de 2 pares Cat. 3, 4, 5, 5e, 6 (máximo 100 metros)
EIA/TIA-568 STP de 100 ohmios (máximo 100 metros)
100BASE-FX/1000BASE-SX/LX:
Multimodo: fibra
óptica de 50/125 μm o 62,5/125 μm Monomodo: fibra óptica de 9/125 μm
Estándar PoE Alimentación a través de Ethernet Plus Plus tipo 4 IEEE 802.3bt
Salida de alimentación PoE Modo estándar (BT): 90 W
Modo heredado (PoH): 95 W
Tipo de fuente de alimentación PoE Tramo final + Tramo medio
Asignación de pines de alimentación Par 1 Tramo final: 1/2 (-), 3/6 (+)
Par 2 Tramo medio: 4/5 (+), 7/8 (-)
Presupuesto de energía PoE DC 12V: 30 vatios
DC 24-56V: 95 vatios
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de protocolos y normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet sobre fibra óptica
IEEE 802.3x Control
de flujo IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus IEEE
802.3az Ethernet de eficiencia energética (EEE)
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 85 grados C
Humedad En funcionamiento: 5 ~ 90% (sin condensación)
Almacenamiento: 5 ~ 90% (sin condensación)
