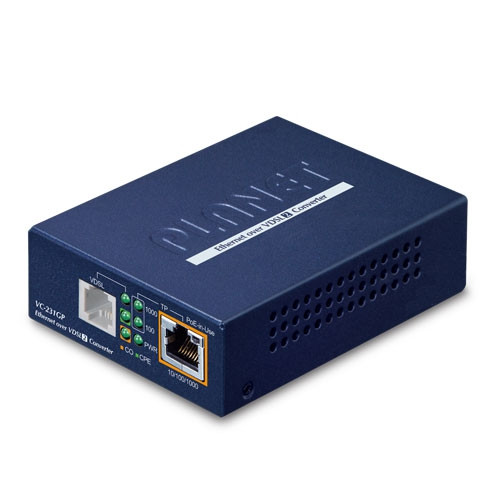

Convertidor Ethernet a VDSL2 10/100/1000T 802.3at PoE+ de 1 puerto

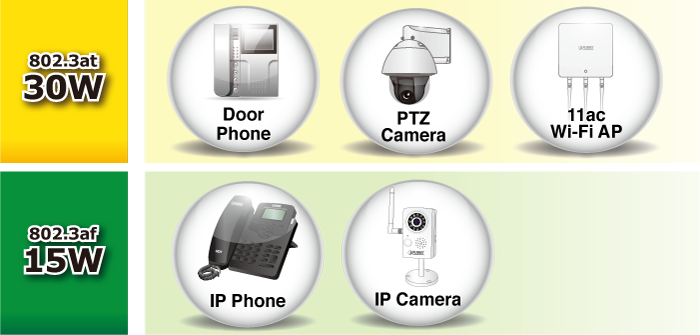

El VC-231GP, una solución PLANET Long Reach Ethernet (LRE), es un convertidor Gigabit Ethernet a través de VDSL2 de un solo puerto con función de inyector PoE que se instala en una ubicación remota conectando e inyectando energía a una cámara IP PoE, un punto de acceso inalámbrico PoE o un teléfono/teléfono puerta VoIP PoE. Está integrado con tres tecnologías avanzadas:

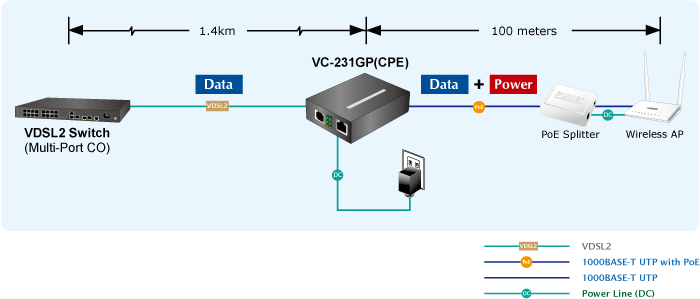

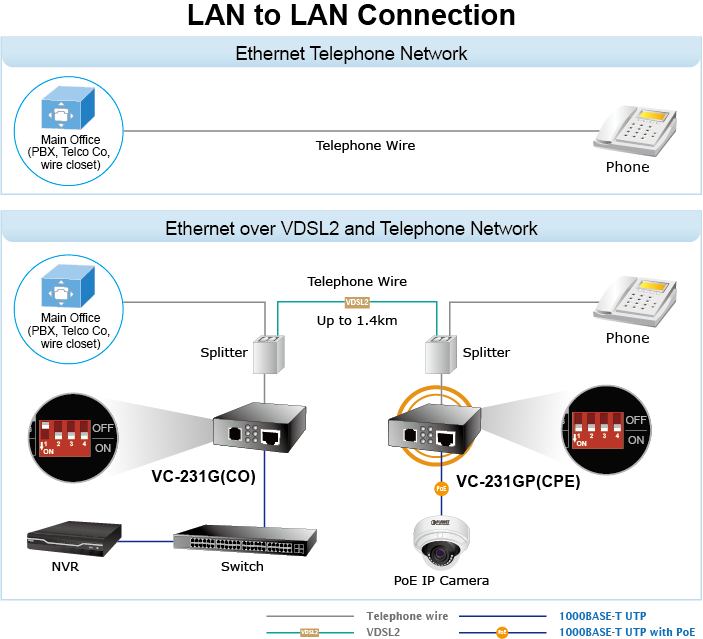

El VC-231GP funciona con convertidores PLANET VDSL2 o conmutadores VDSL2 de múltiples canales para poder transmitir simultáneamente datos Ethernet a una distancia de hasta 1,4 km (4.593 pies) a través de un cable telefónico. El VC-231GP reenvía los datos Ethernet y proporciona una potencia máxima de salida de 30 vatios a través de un cable UTP adicional de 100 m a un dispositivo IP remoto que cumple con 802.3af/at PoE PD (dispositivo alimentado) para la implementación en la red. Los usuarios tienen la capacidad de hacer crecer la estructura de las redes actuales simplemente con aún más flexibilidad.
Puerto LAN 1 puerto 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Puerto VDSL 1 conector
telefónico hembra VDSL2 RJ11 Cables telefónicos de par trenzado (AWG-24 o superior) hasta 1,4 km
Puerto telefónico Divisor adicional para conexión POTS

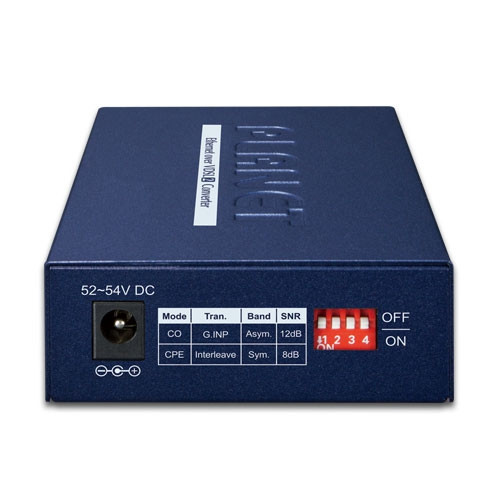

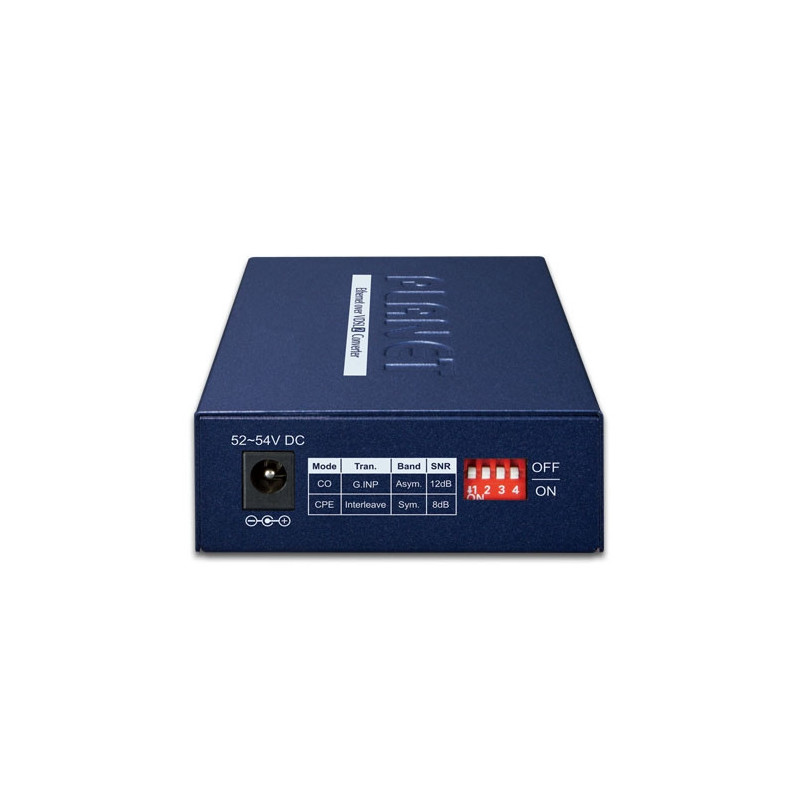

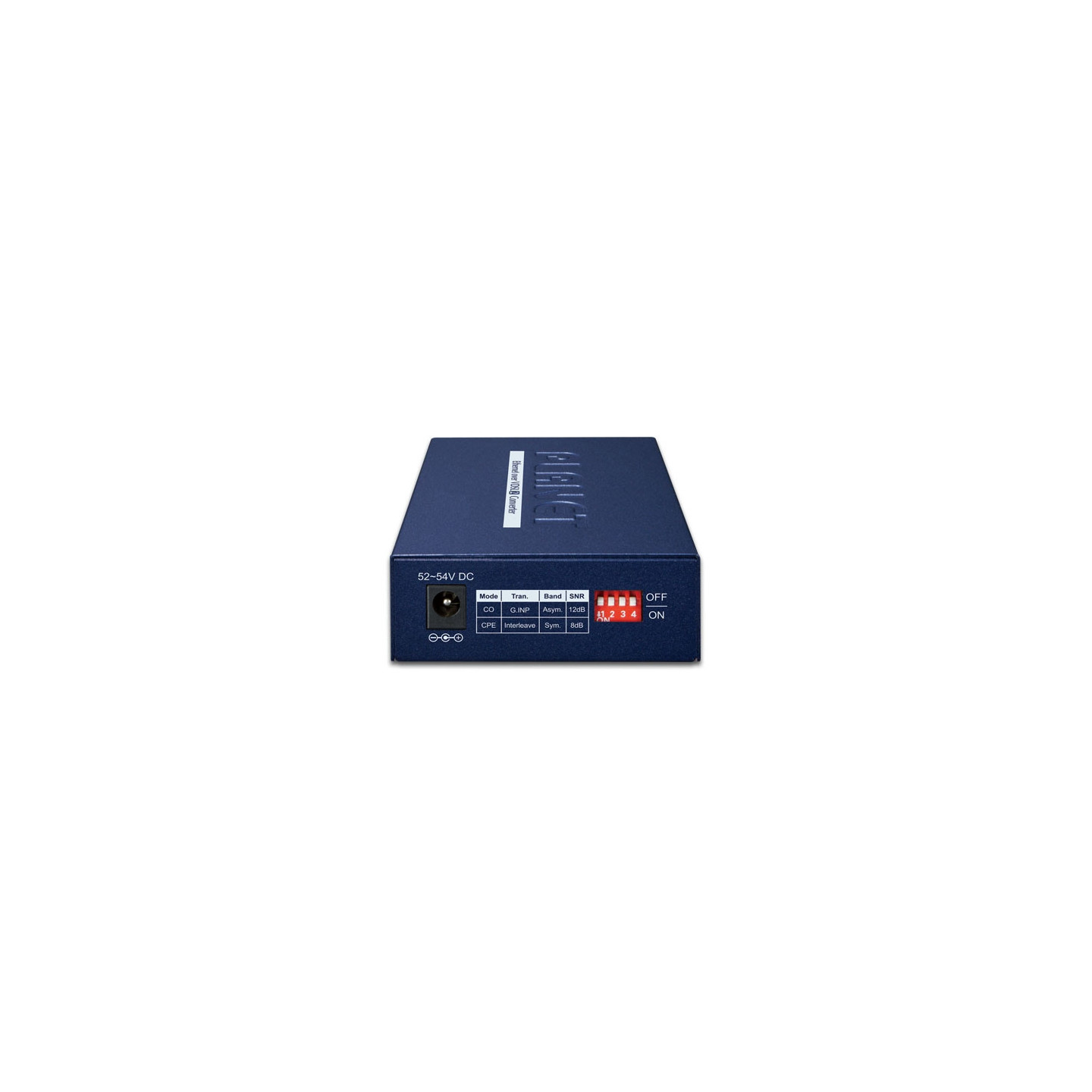

Interruptor DIP y funcionalidad Interruptor
DIP de 4 posiciones ■ Modo CO o CPE seleccionable
■ G.INP seleccionable y modo
entrelazado ■ Plan
de banda objetivo seleccionable ■ Modo SNR objetivo seleccionable

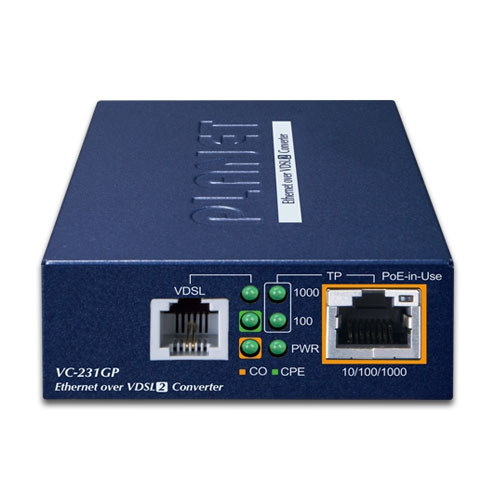

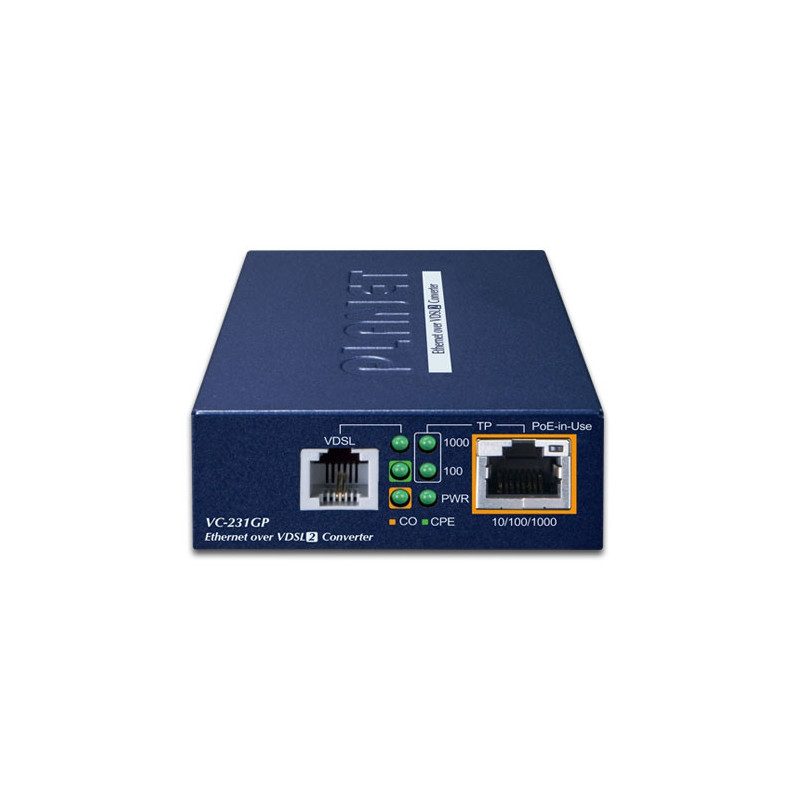

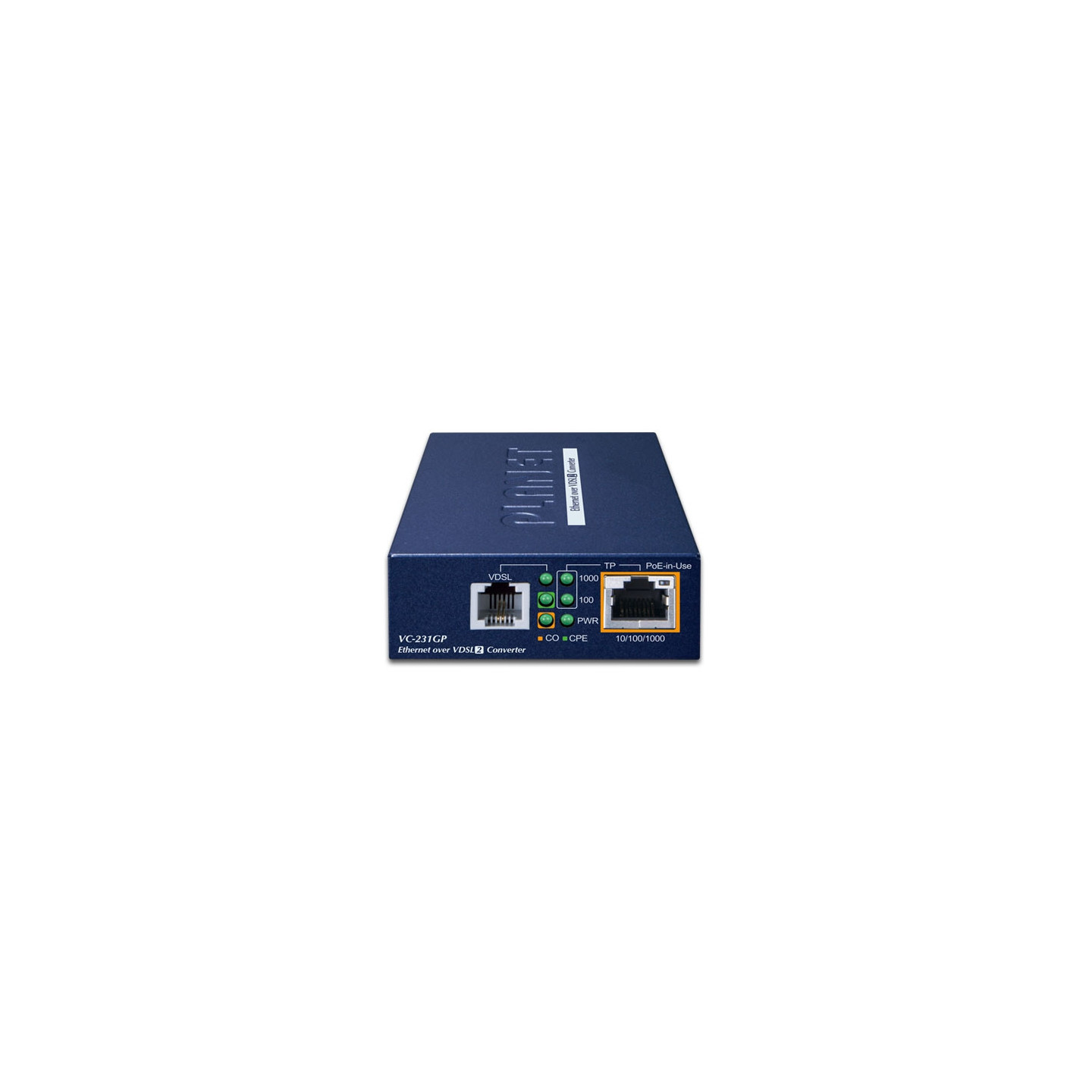

Indicadores LED 1 Potencia: Verde
1 1000BASE-T LNK/ACT: Verde
1 100BASE-TX LNK/ACK: Verde
1 VDSL: Verde
1 CO: Verde
1 CPE: Verde
1 PoE en uso: Ámbar
Protección contra descargas electrostáticas 6KV CC
Recinto Metal
Instalación Montaje en pared o carril DIN con kit opcional
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 26,2 mm
Peso 206 g
Requisitos de alimentación DC 54V, 0.74A alimentación externa
Consumo de energía (VDSL2 + Ethernet + PoE) Modo CO: 32,4 vatios/110BTU
Modo CPE: 32 vatios/109BTU
Estándar PoE IEEE 802.3at PoE+ PSE
Presupuesto de salida de energía PoE CC 52 V, 30 vatios
Tipo de fuente de alimentación PoE Tramo final
Asignación de PIN de alimentación 1/2(+), 3/6(-)
Esquema de procesamiento de interruptores Almacenamiento y reenvío
Tabla de direcciones Entradas de 2K
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Tamaño máximo de paquete 1522 bytes
Cumplimiento de VDSL VDSL-DMT
■ UIT-T G.993.1 VDSL
■ UIT-T G.997.1
■ UIT-T G.993.2 VDSL2 (soporte de perfil 17a/30a)
■ UIT-T G.993.5 G.Vectorización
■ UIT-T G.998
■ G.INP
Cumplimiento de ADSL Compatible con el estándar
ADSL2/2+ ■ ITU G.992.3 G.dmt.bis
■ ITU G.992.5 G.dmt.bisplus
Velocidad de datos: hasta 24 Mbps
Rendimiento* (Downstream/Upstream)
Intercalado, Asimétrico, 8dB
200M ----> 190Mbps/90Mbps
400M ----> 163Mbps/64Mbps
600M ----> 110Mbps/34Mbps
800M ----> 73Mbps/18Mbps
1000M --> 49Mbps/10Mbps
1200M --> 39Mbps/8Mbps
1400M --> 25Mbps/6Mbps
Intercalado, Sym, 8dB
200M ----> 149Mbps/141Mbps
400M ----> 116Mbps/115Mbps
600M ----> 72Mbps/70Mbps
800M ----> 45Mbps/44Mbps
1000M --> 26Mbps/16Mbps
1200M --> 26Mbps/12Mbps
1400M --> 29Mbps/12Mbps
G.INP, Asimétrico, 8dB
200M ----> 192Mbps/93Mbps
400M ----> 159Mbps/64Mbps
600M ----> 106Mbps/37Mbps
800M ----> 68Mbps/19Mbps
1000M --> 49Mbps/8Mbps
1200M --> 29Mbps/8Mbps
1400M --> 26Mbps/6Mbps
G.INP, Sym, 8dB
200M ----> 150Mbps/150Mbps
400M ----> 114Mbps/113Mbps
600M ----> 69Mbps/69Mbps
800M ----> 49Mbps/39Mbps
1000M --> 27Mbps/24Mbps
1200M --> 26Mbps/12Mbps
1400M --> 21Mbps/11Mbps
Intercalado, Asi, 12dB
200M ----> 177Mbps/83Mbps
400M ----> 145Mbps/57Mbps
600M ----> 92Mbps/31Mbps
800M ----> 59Mbps/15Mbps
1000M --> 44Mbps/10Mbps
1200M --> 32Mbps/6Mbps
1400M --> 22Mbps/3Mbps
Intercalado, Sym, 12dB
200M ----> 136Mbps/129Mbps
400M ----> 100Mbps/101Mbps
600M ----> 58Mbps/57Mbps
800M ----> 42Mbps/36Mbps
1000M --> 23Mbps/12Mbps
1200M --> 23Mbps/10Mbps
1400M --> 17Mbps/11Mbps
G.INP, Asym, 12dB
200M ----> 177Mbps/85Mbps
400M ----> 144Mbps/51Mbps
600M ----> 87Mbps/29Mbps
800M ----> 55Mbps/15Mbps
1000M --> 40Mbps/8Mbps
1200M --> 38Mbps/8Mbps
1400M --> 26Mbps/4Mbps
G.INP, Sym, 12dB
200M ----> 136Mbps/133Mbps
400M ----> 97Mbps/102Mbps
600M ----> 54Mbps/56Mbps
800M ----> 40Mbps/35Mbps
1000M --> 24Mbps/22Mbps
1200M --> 24Mbps/9Mbps
1400M --> 18Mbps/12Mbps
Conformidad con las normas IEEE 802.3 Ethernet
, IEEE 802.3u Fast Ethernet
, IEEE 802.3ab Gigabit Ethernet
, IEEE
802.3x Control de flujo full-duplex, IEEE 802.1p Clase de servicio
, IEEE 802.3af Alimentación a través de Ethernet
, IEEE 802.3at, Alimentación a través de Ethernet Plus
ITU-T G.993.1, VDSL,
ITU-T G.997.1,
ITU-T G.993.2 VDSL2 (Perfil 17a/30a soporte),
UIT-T G.993.5 G.Vectoring y G.INP
ITU-T G.998
Compatibilidad con xDSL
VDSL2 VC-231G
VC-234G
VC-231
VC-234
VC-820M
VDR-301N
Temperatura En funcionamiento: 0 ~ 50 grados C
Almacenamiento: -10 ~ 70 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
