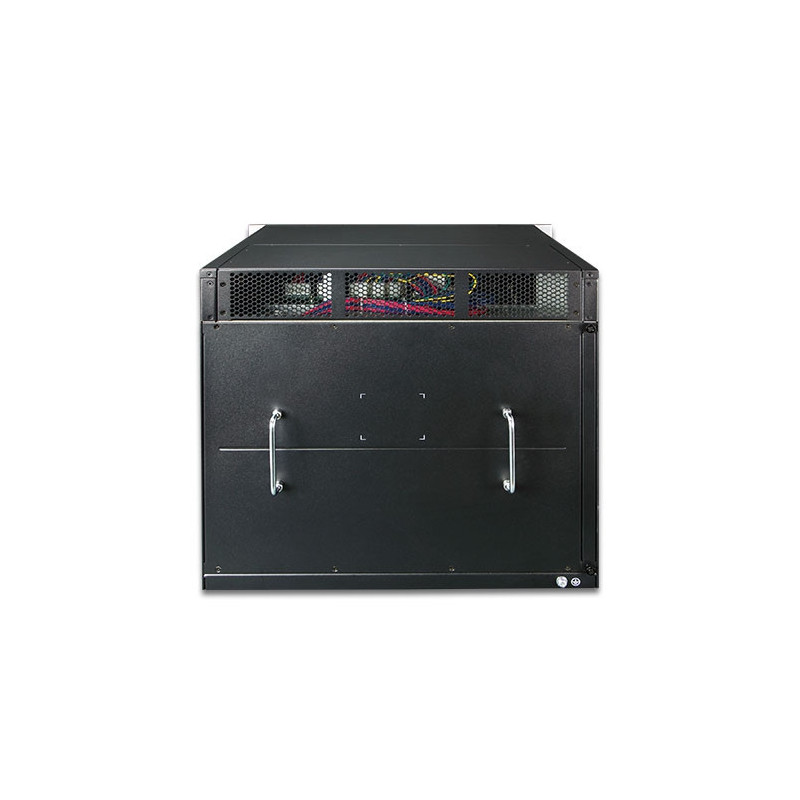

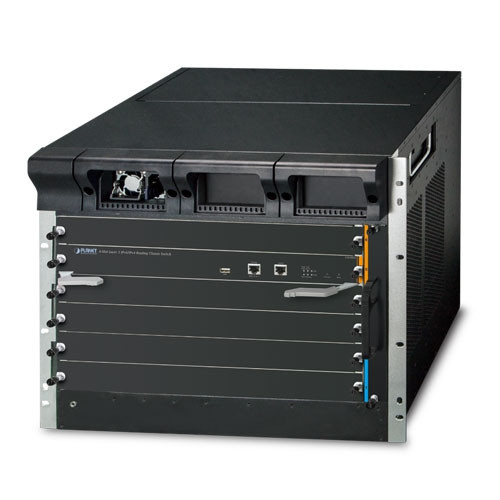

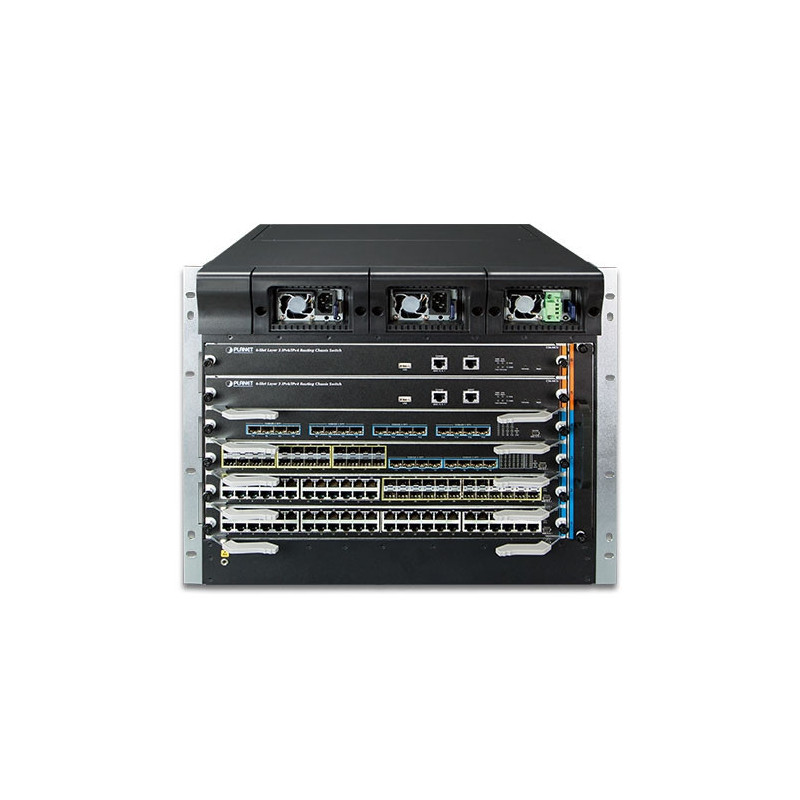

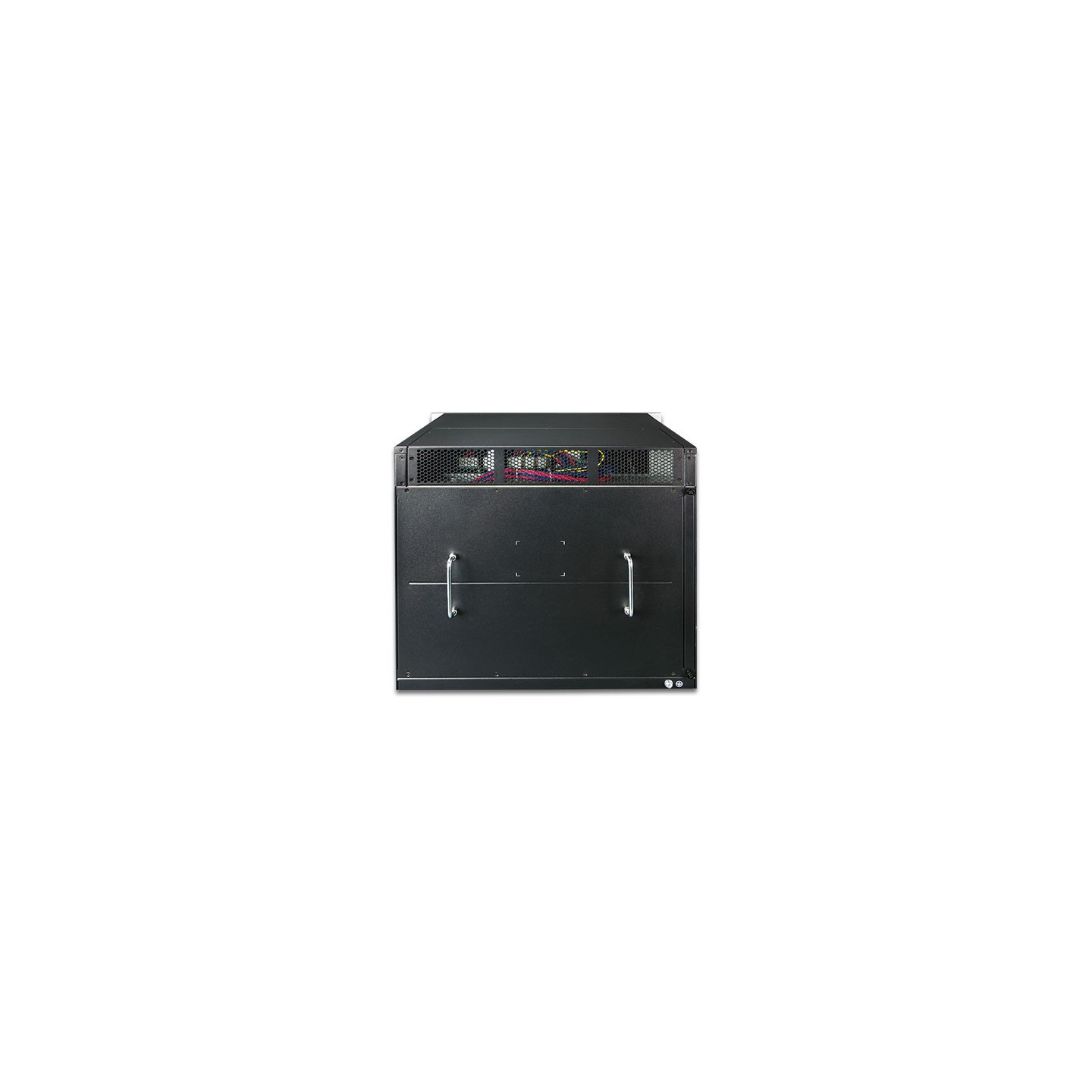

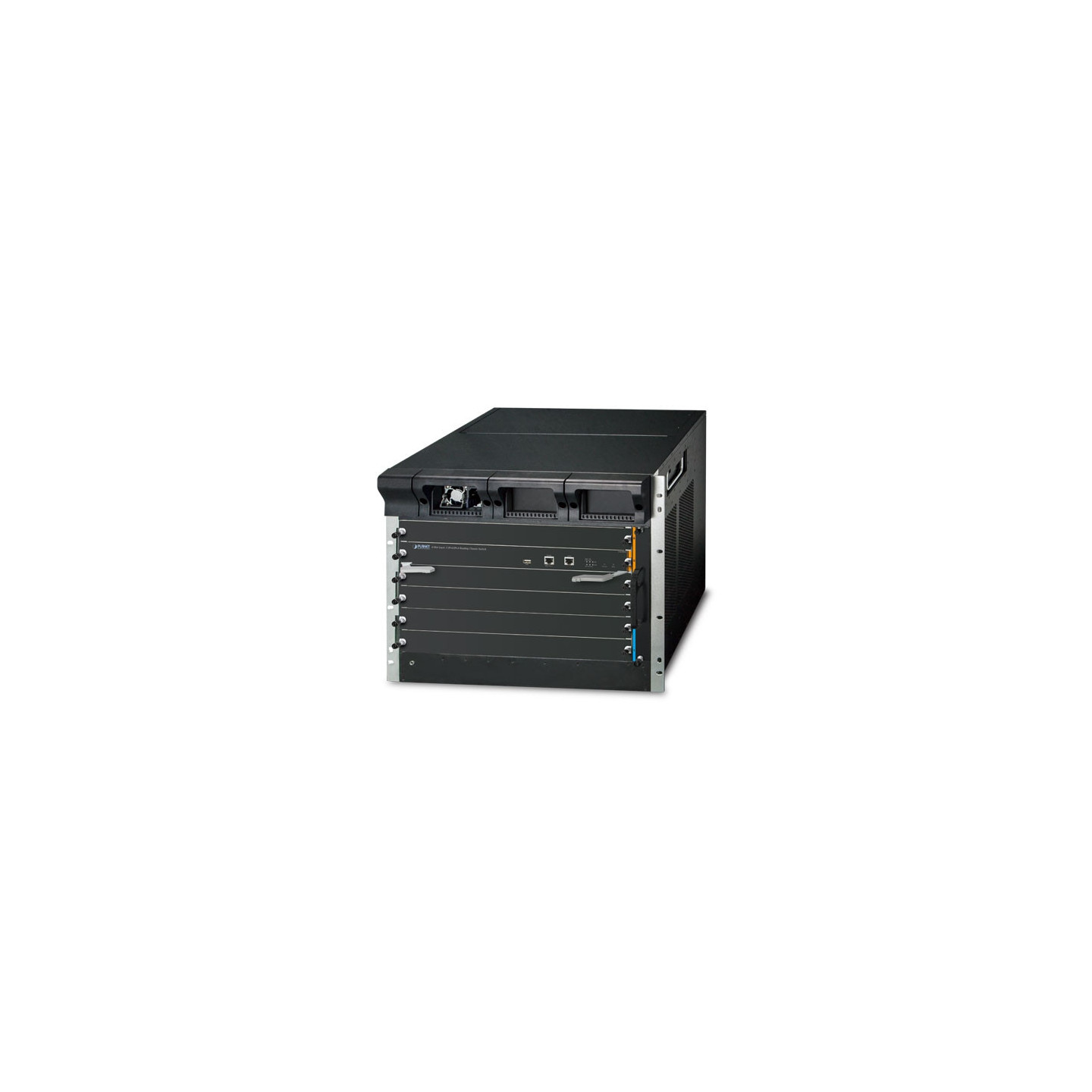

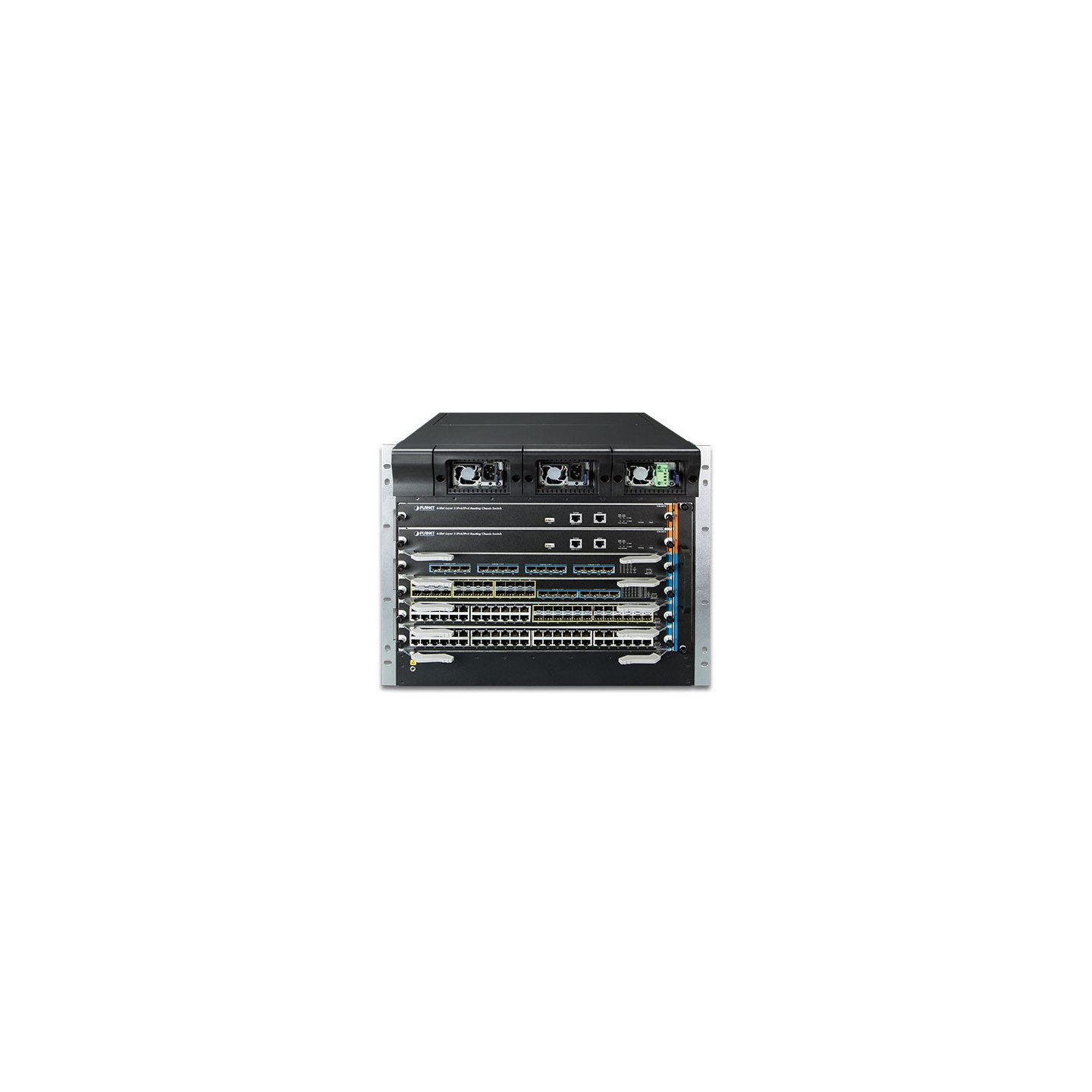

PLANET CS-6306R
Switch de chasis de enrutamiento IPv6/IPv4 de capa 3 de 6 ranuras
Flexibilidad excepcional y alto rendimiento
El Switch de enrutamiento de capa central PLANET CS-6306R está especialmente diseñado para aplicaciones de red grandes, como empresas, campus, comunidades, ISP y redes de centros de datos donde se requiere una configuración flexible, gran capacidad, alta densidad, alta confiabilidad y gestión avanzada del tráfico.
El CS-6306R es el Switch Ethernet de chasis de alta densidad construido con 6 ranuras para módulos y fuente de alimentación redundante. Proporciona una gran flexibilidad de portabilidad para la implementación de red al ofrecer varios módulos de administración y módulos de conmutador combinables. Por ejemplo, un módulo de administración se puede colaborar con cuatro módulos de conmutadores, o dos módulos de administración trabajan para realizar mutuamente copias de seguridad del sistema. Dentro de la altura de 9U, chasis único, la configuración máxima puede ser:
- 192 ranuras de cobre 10/100/1000BASE-T
- 192 ranuras de fibra SFP 100/1000BASE-SX/LX
- 64 ranuras de fibra SFP+ de 10G
- 16 ranuras de fibra QSFP+ de 40G
Posicionado como el Switch de capa central, el CS-6306R sirve idealmente para redes de gran tamaño y redes metropolitanas IP al proporcionar funciones avanzadas inteligentes y seguras y brindar un alto rendimiento y flexibilidad.
Detalle de productos
Especificaciones de hardware
Número total de ranuras 6
Máx. módulo de gestión 2 (ranuras 5 y 6)
Admite redundancia de control maestro dual y recuperación automática
Máx. módulo de conmutación 4 (ranuras 1 a 4)

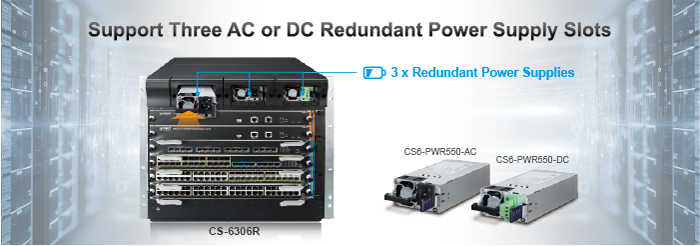

Número de bahías de alimentación 3
Número de bandejas de ventilador 1, conectable en caliente
Dimensiones (ancho x fondo x alto) 443,5 x 370 x 397 mm
482 x 370 x 397 mm (con kit de montaje en rack)
9U de alto
Peso 21,6 kg (vacío)
24,8 kg (chasis con 1 módulo de alimentación de CA y 1 módulo de gestión)
Requisito de energía CA: Entrada 100-240 V, 7 A máx. 50 ~ 60 Hz
CC: Entrada 36-72 V, 20 A máx.
Consumo de energía 320W
Módulo de Gestión
Puerto de administración Un puerto RJ45 10/100/1000BASE-TX
Consola Un puerto serie RJ45 a RS232 (9600, 8, N, 1)
USB 1 x USB2.0 Tipo A para uso de dispositivos de almacenamiento USB.
Botón Botón de reinicio: Solo
reinicio del sistema Botón de intercambio en caliente:
Forzar el intercambio de módulos
de administración maestro y esclavo El LED del host se ilumina para mostrar que el procedimiento de intercambio de host se ha completado

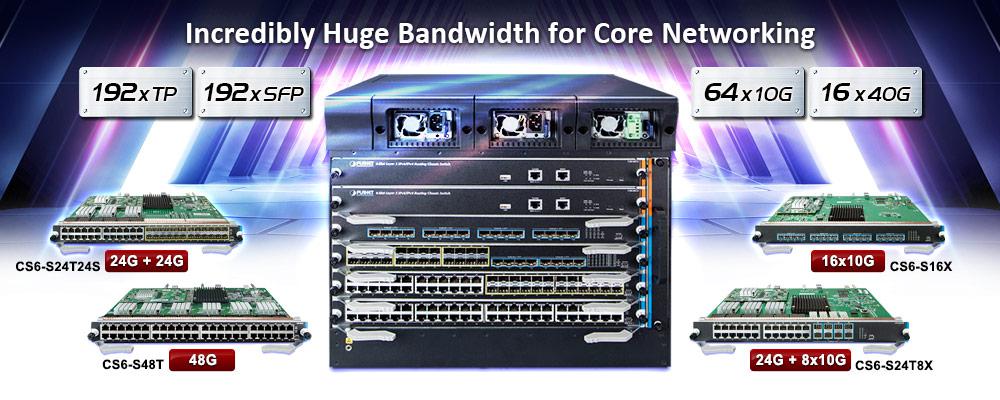

Módulos de Switch disponibles
CS6-S24S8X 1000BASE-X SFP de 24 puertos + 10GBASE-X SFP+
de 8 puertos compatible con versiones anteriores de transceptores 100BASE-FX SFP
CS6-S24T8X La ranura
SFP+ SFP+ 10GBASE-X de 24 puertos 10/100/1000BASE-T de 8 puertos es compatible con los transceptores SFP 1000BASE-X
CS6-S48T 48 puertos 10/100/1000BASE-T
CS6-S48S 1000BASE-X SFP
de 48 puertos compatible con versiones anteriores de transceptores 100BASE-FX SFP
CS6-S24T24S 24 puertos 10/100/1000BASE-T + 24 puertos 1000BASE-X SFP
CS6-S16X 16 puertos 10GBASE-X SFP+
Retrocompatible con transceptores 1000BASE-X SFP
CS6-S4Q 40GBASE-X QSFP+
de 4 puertos Admite transceptores QSFP+ 40GBASE-SR4/LR4 y cable de conexión QSFP+ de 40G a 4x10G SFP+
Capacidad total del puerto
Máx. 10/100/1000BASE-T 192
Máx. 1000 puertos SFP BASE-X 192
Máx. 10 G de puertos SFP+ 64
Máx. 40 G de puertos QSFP+ 16
Rendimiento de Switch
Esquema de procesamiento de interruptores Almacenamiento y reenvío
Plan Switch Back 3 cucharadas
Capacidad del conmutador 2,56 Tbps
Rendimiento del conmutador 810Mpps@64bytes
Tabla de direcciones MAC 32K
Tabla ARP 16K
Tabla VLAN Entradas VLAN 4K
Tabla ACL Filtro de entrada: 2560
Filtro de salida: 1024
Búfer de datos compartidos 32 MB
Interfaz de capa 3 Máx. 256 interfaces VLAN para IPv4
Máx. 256 interfaces VLAN para IPv6
Tabla de enrutamiento Protocolo IPv4: 16K
Protocolo IPv6: 8K
Tabla de multidifusión 8K (IPv4/IPv6 compartido)
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 9216Bytes
FLASH 64Mbytes
CARNERO 1 Gbytes
Funciones de capa 3 de IPv4
Protocolo de enrutamiento IP RIP v1/v2
OSPFv2
BGP (Border Gateway Protocol)
Enrutamiento estático
Protocolo de enrutamiento de multidifusión PIM-DM y PIM-SM
PIM-SSM
Interfaz de enrutamiento 256
Funciones de enrutamiento Enrutamiento
de políticas VRRP
Equilibrio de carga a través de enrutamiento
de igual costo GR (reinicio agraciado) de OSPF y BGP
BFD (detección de reenvío bidireccional) para OSPF y BGP
IS-IS, sistema intermedio a sistema intermedio
Funciones de capa 3 de IPv6
Protocolo de enrutamiento IP RIPng
OSPFv3
BGP4+
Protocolo de enrutamiento de multidifusión PIM-DM y PIM-SM
PIM-SSM
Funciones de enrutamiento Túnel manual
Túnel ISATAP
Túnel 6 a 4
Funciones IPv6 ICMPv6, DHCPv6, ACLv6, Telnet
IPv6 Detección
de vecinos IPv6 Detección de MTU
Funciones de capa 2
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación
del control de flujo Control de ancho de banda en cada puerto
Detección de bucle invertido del puerto
Duplicación de puertos TX/RX/Ambos
Muchos a 1
Agregación de enlaces Admite el módulo de conmutador cruzado de agregación de enlaces
VLAN VLAN basada en etiquetas IEEE 802.1Q,
apilamiento/tunelización
de VLAN IEEE 802.1ad Q-in-Q GVRP para la gestión de
VLAN VLAN
privada Grupos de VLAN de hasta 4K
Protocolo de árbol de expansión IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
Protección BPDU, protección de raíz
Indagación IGMP IPv4 IPv4 IGMP v1/v2/v3 Snooping
IPv4 Compatibilidad con
el modo Querier IGMP Filtrado IGMP y limitación IGMP Informe de proxy
IGMP
en el reenvío de
mmulticast IGMP Hasta 8K grupos de multidifusión
Indagación MLD IPv6 IPv6 MLD v1/v2 indagación
Registro de VLAN de multidifusión (MVR)
Hasta 8K grupos de multidifusión
QoS 8 colas de prioridad en todos los puertos
del switch Programación de colas de
prioridad - Round Robin ponderado (WRR)
- Prioridad estricta (SP)
- SP+WRR
Clasificación del tráfico:
- IEEE 802.1p CoS
- DSCP
- DiffServ
- Precedencia
- TOS
- ID DE
VLAN - IP ACL
- MAC ACL
Entrada y salida basada en políticas QoS
802.1p y DSCP Observación de prioridad
Control de tormentas Supresión de paquetes de difusión, multidifusión y unidifusión desconocidos
Control de ancho de banda Entrada y salida: Flujo de
al menos 64 Kbps
Anillo MSTP, IEEE 802.1s Protocolo de árbol de expansión múltiple
Funciones de seguridad
Lista de control de acceso Admite ACL
estándar y expandida - ACL
basada en IP - ACL
basada en MAC - ACL
basada en tiempo ACL basada en:
- Dirección
MAC - Dirección
IP IPv4/IPv6 - Número
de protocolo - sport/dport
- ToS/Precedence
Filtro de entrada: 2560 entradas
Filtro de salida: 1024 entradas
Seguridad Limitación de direcciones MAC y filtrado de
direcciones MAC MAC sticky (enlace IP + MAC + Puertos)
Aislamiento de puertos Indagación
DHCP, opción DHCP 82
Inspección
ARP dinámica Protección
de origen IP Definida contra ataques DoS o TCP
AAA TACACS+ e IPv4/IPv6 a través de RADIUS
Control de acceso a la red Control de acceso a la red basado en puertos IEEE 802.1x
Funciones de gestión
Configuración del sistema Consola y navegador
web Telnet
SNMP v1, v2c
Interfaces de gestión seguras SSHv2, SSLv3
Máximo 8 sesiones para conexión SSH y Telnet
Interfaz de gestión CLI/MGMT/Telnet/SSH
Gestión de sistemas Gestión de pila dual IPv4
e IPv6 SNMP MIB y TRAP
SNMP RMON 1, 2, 3, 9 cuatro grupos
Actualización de firmware por protocolo TFTP a través de red
Ethernet Carga/descarga de configuración a través del protocolo
TFTP Compatible con el protocolo
IEEE 802.1ab LLDP NTP y cliente SNTP
Autenticación RADIUS para nombre de usuario y contraseña
de inicio de sesión IPv4/IPv6 Análisis estadístico de sFlow y Netflow
Gestión de eventos Registro del
sistema remoto
MIB SNMP RFC 1213 MIB-II
RFC 1215 Grupo
de trabajo de ingeniería de Internet RFC 1271 RMON
RFC 1354 MIB
de reenvío de IP RFC 1493 MIB
de puente RFC 1643 MIB
similar a éter RFC 1907 SNMPv2
RFC 2011 IP/ICMP MIB
RFC 2012 TCP MIB
RFC 2013 UDP MIB
RFC 2096 MIB
de reenvío IP RFC 2233 if MIB
RFC 2452 TCP6 MIB
RFC 2454 UDP6 MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMP6 MIB
RFC 2573 Notificación
SNMPv3 RFC 2574 SNMPv3 VACM
RFC 2674 Extensiones de MIB de puente
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3Z 1000BASE-SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gigabit Ethernet
IEEE 802.3ba 40Gigabit Etherent
IEEE 802.3x Control de flujo y contrapresión
IEEE 802.3ad Troncal de puerto con LACP
Protocolo de árbol de expansión IEEE 802.1d Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio
IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q
Etiquetado de VLAN doble IEEE 802.1ad (Q-in-Q)
Autenticación de puerto IEEE 802.1x Control
de red IEEE 802.1ab LLDP
IEEE 802.3az Ethernet
de eficiencia energética RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 1058 RIP v1
RFC 2453 RIP v2
RFC 2080 RIPng para IPv6
RFC 2740 OSPFv3 para IPv6
Medio ambiente
Operativo Temperatura: 0 ~ 50 grados C
Humedad relativa: 10 ~ 90% (sin condensación)
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
