La serie PLANET VC-203Px de extensor PoE sobre coaxial está diseñada para extender la transmisión IP Ethernet e inyectar energía a través de un cable coaxial existente a una distancia de hasta 1000 m (3280 pies) a la cámara IP PoE, POE Wireless AP y cualquier dispositivo alimentado (PD) compatible con 802.3af/at.

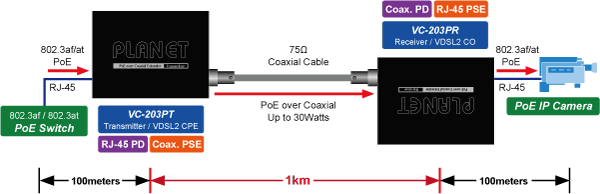

El VC-203Px consta de un conjunto de transmisor y receptor que puede funcionar en pareja sin ningún adaptador de corriente y en cualquier lugar de su infraestructura de red. La solución contiene dos productos completamente nuevos:

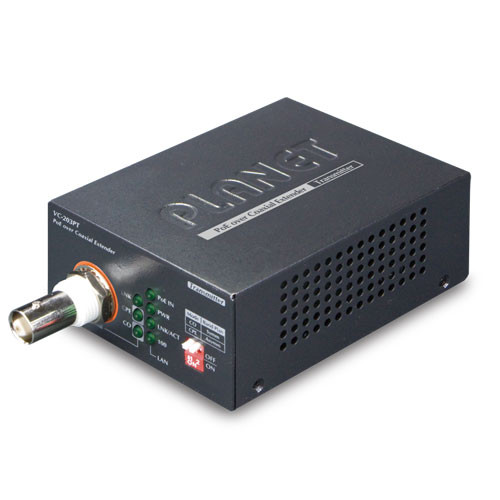

■ VC-203PT: 1 puerto 10/100TX PoE PD + 1 puerto BNC PoE sobre extensor PSE coaxial - Transmisor
■ VC-203PR: 1 puerto 10/100TX PoE PSE + 1 puerto BNC PoE sobre extensor PD coaxial - Receptor
Detalle de productos
Especificaciones de hardware
Interfaz Cobre:
10/100Base-TX RJ-45 Negociación
automática / auto-MDI / MDI-X
802.3at / af Entrada
PoE Coaxial:
BNC, hembra
Alimentación a través de salida
coaxial Socket de CC (opcional):
52 ~ 56 V CC Entrada
DIP-Interruptor:
Interruptor
DIP de 2 posiciones ■ Modo
CO o CPE seleccionable (predeterminado: CPE)
■ Plan de banda seleccionable: asimétrico o simétrico
(predeterminado: asimétrico)
Indicadores LED
El LED es de color verde:
Sistema: Poe:
■ PWR ■ Entrada PoE
VDSL2: Ethernet:
■ LNK ■ LNK/ACT
■ CO ■ 100
■ CPE
Protección contra descargas electrostáticas 2KV DC
Protección EFT 2KV DC
Recinto Carcasa metálica IP30
Instalación Montaje en pared o carril DIN con kit opcional
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 39,2 mm
Peso 288 g
Requisitos de alimentación ■ Entrada RJ-45 PoE: 802.3at/af 44~57V DC
■ Entrada DC: 52~56V DC
Alimentación a través de Ethernet/Coaxial
Estándar PoE IEEE 802.3at Tipo 2
IEEE 802.3af
Interfaz PSE BNC
44 ~ 57 V CC
(dependiendo de cuál sea la entrada de alimentación CC / PoE)
Interfaz PD RJ-45, rango de entrada de mid-span y end-span
: 44 ~ 57 V CC
Salida de alimentación de CC -
Presupuesto máx. de PoE Entrada de energía por PoE
BNC : 25 vatios Entrada de
energía por DC
BNC : 30 vatios
Rendimiento *(Aguas Abajo / Aguas Arriba)*
Distancia
Velocidad de datos
VC-203PR Salida PoE
Modo asimétrico
Modo simétrico
VC-203PT
CON ENTRADA DE CC
VC-203PT
con entrada PoE+
200m
100/60 Mbps
90/100 Mbps
20W
13W
400m
95/55 Mbps
85/100 Mbps
16W
11W
600m
90/50 Mbps
70/80 Mbps
12W
10W
800m
85/45 Mbps
65/70 Mbps
7W
6W
1000m
70/35 Mbps
55/55 Mbps
5W
4W
1200m
60/25 Mbps
45/40 Mbps
-
-
Conformidad con las normas
Cumplimiento de normas IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3af Alimentación a través de Ethernet (802.3at Tipo 1)
IEEE 802.3at Alimentación a través de Ethernet (802.3at Tipo 2)
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Medio ambiente
Temperatura
Operativo: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad
Operativo: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
* La velocidad de datos real variará según la calidad del cable de cobre y los factores ambientales.
** Aguas abajo predeterminadas VC-203PR a VC-203PT ; Aguas arriba VC-203PT a VC-203PR.
