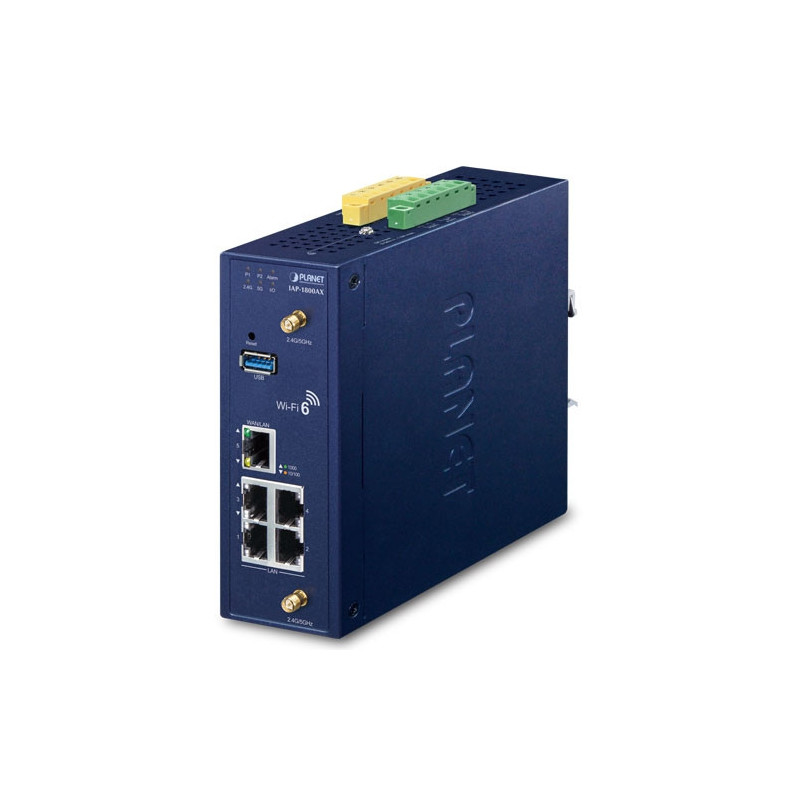

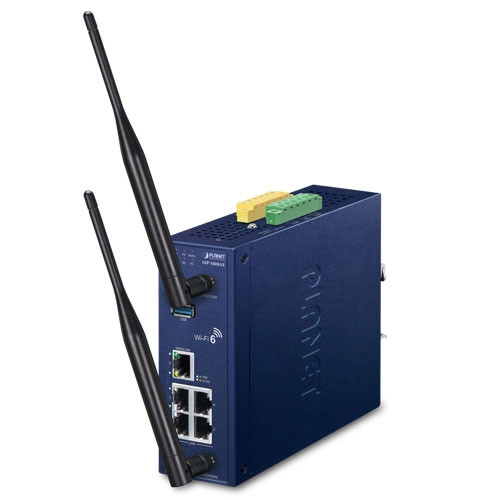

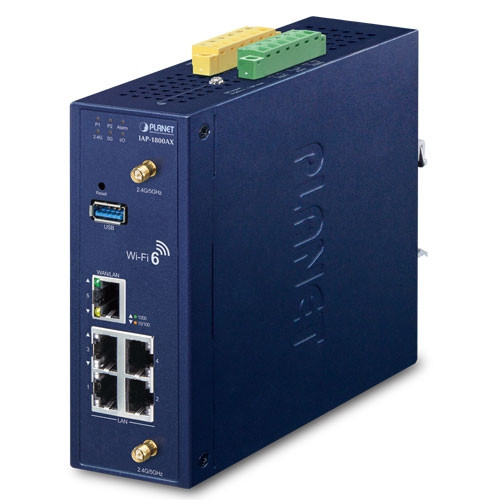

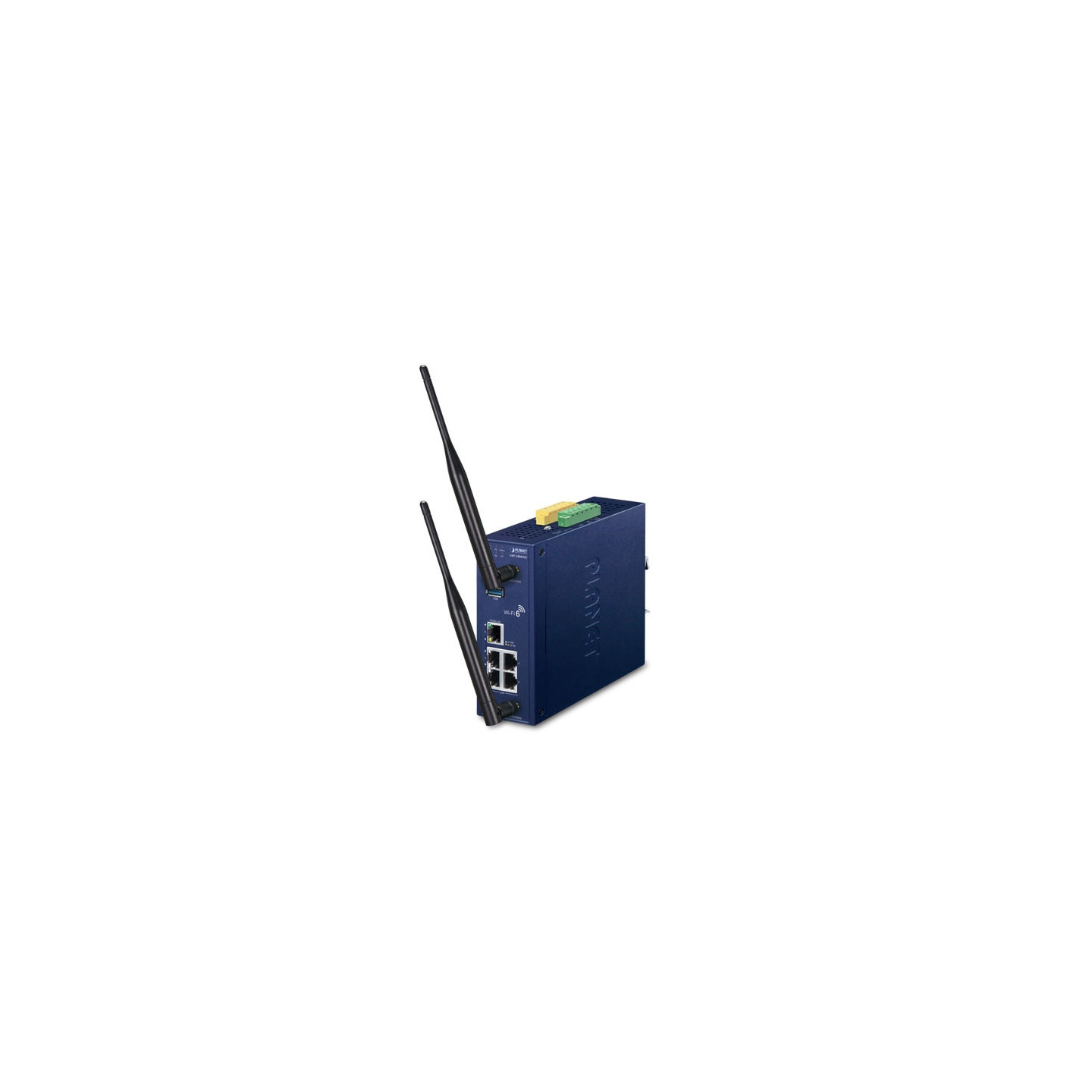

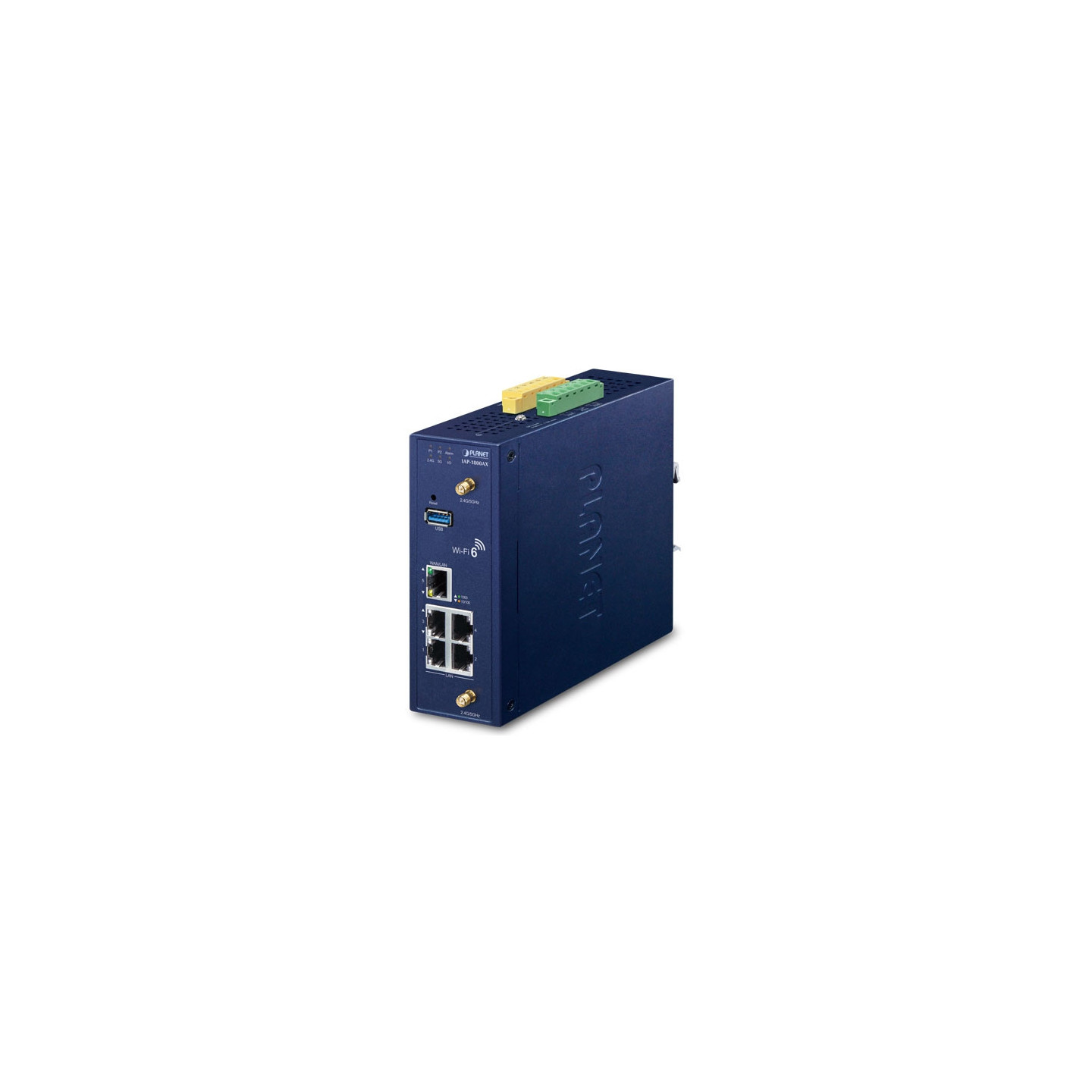

PLANET IAP-1800AX

Especificaciones de hardware

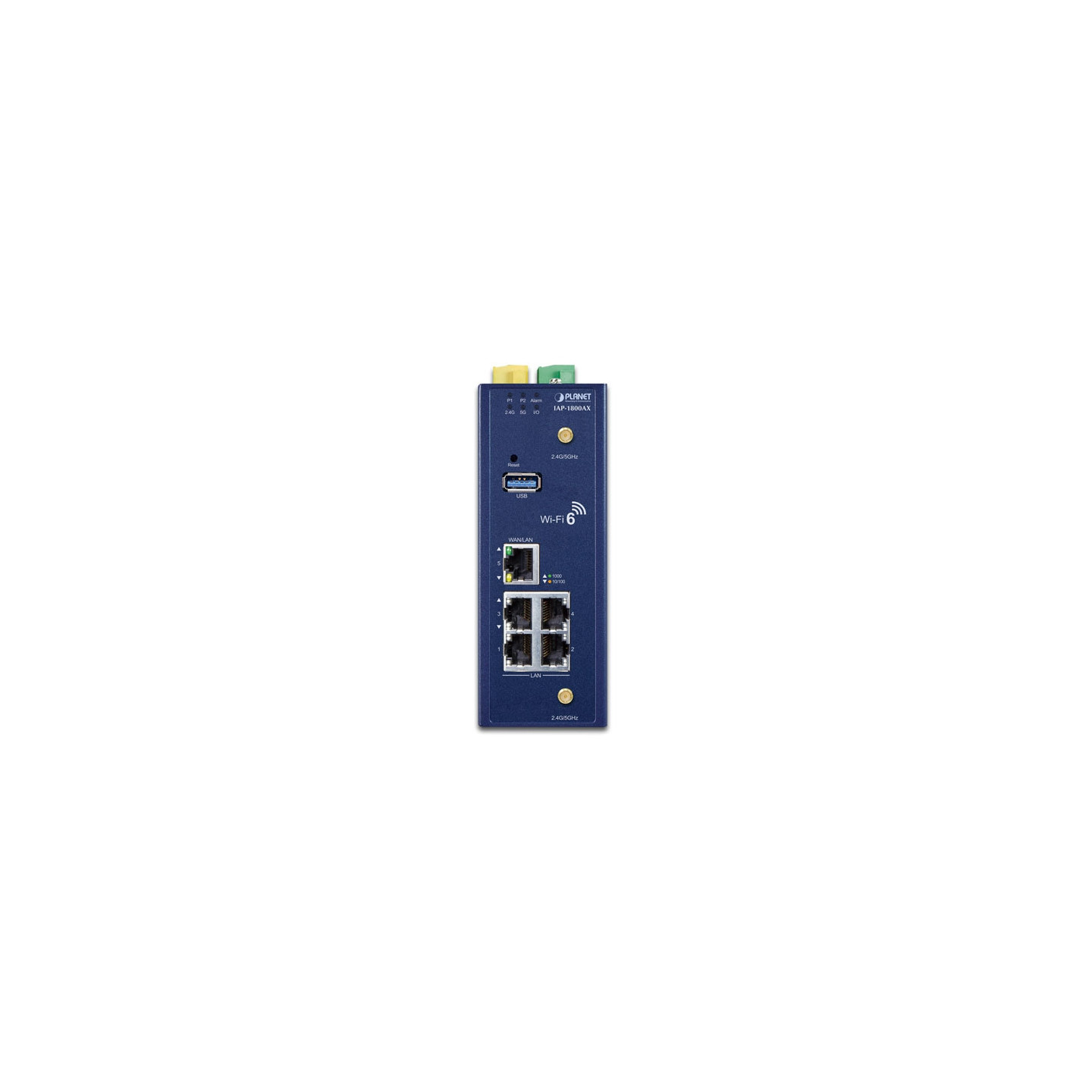

Interfaces 5 puertos Ethernet RJ45 10/100/1000BASE-T, incluidos

4 puertos LAN (puertos 1 a 4)

1 puerto WAN/LAN (puerto 5)

Conector inalámbrico Dos conectores hembra RP-SMA incorporados

Puerto USB 1 puerto USB 3.0

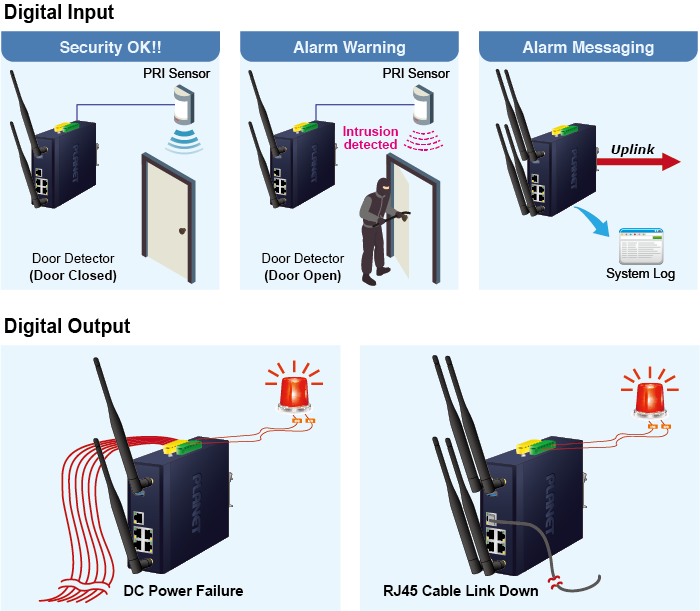

Interfaces DI y DO 2 Entrada digital (DI):

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

2 Salida digital (DO):

Colector abierto a 24 V CC, 100 mA máx.

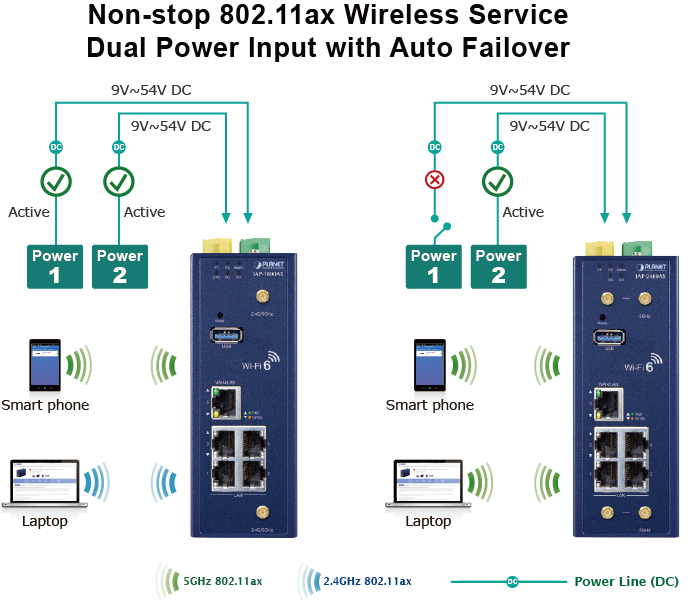

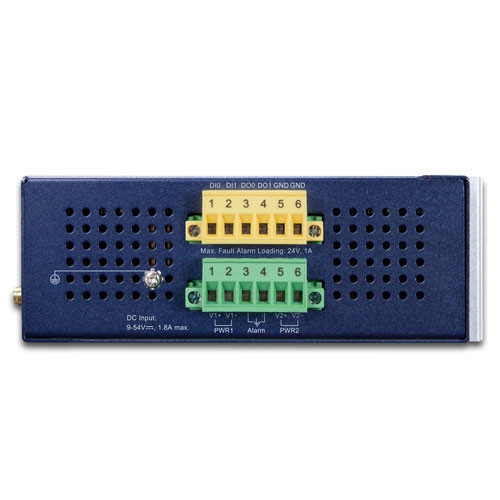

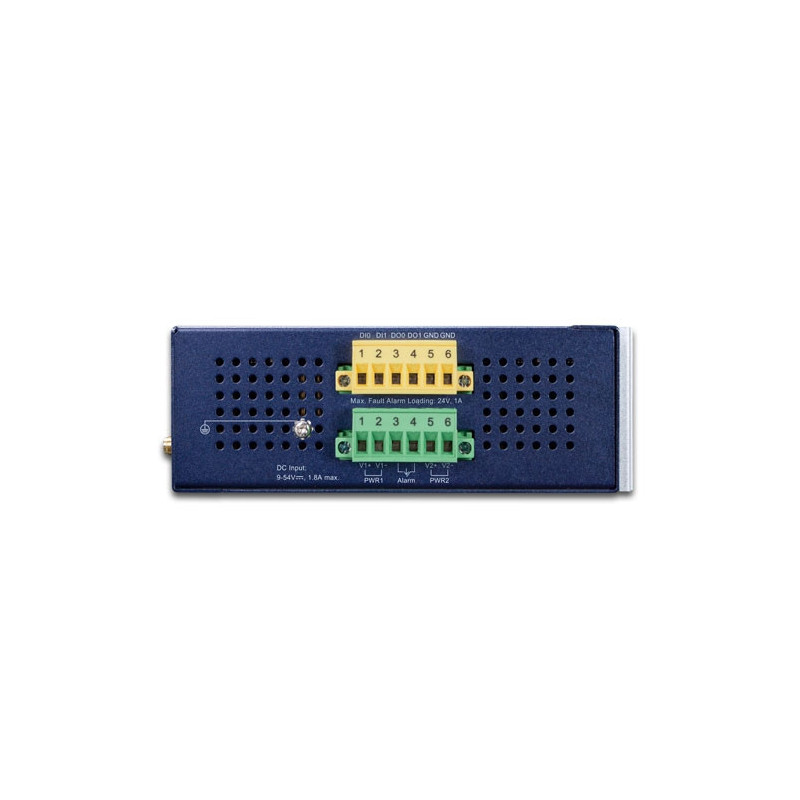

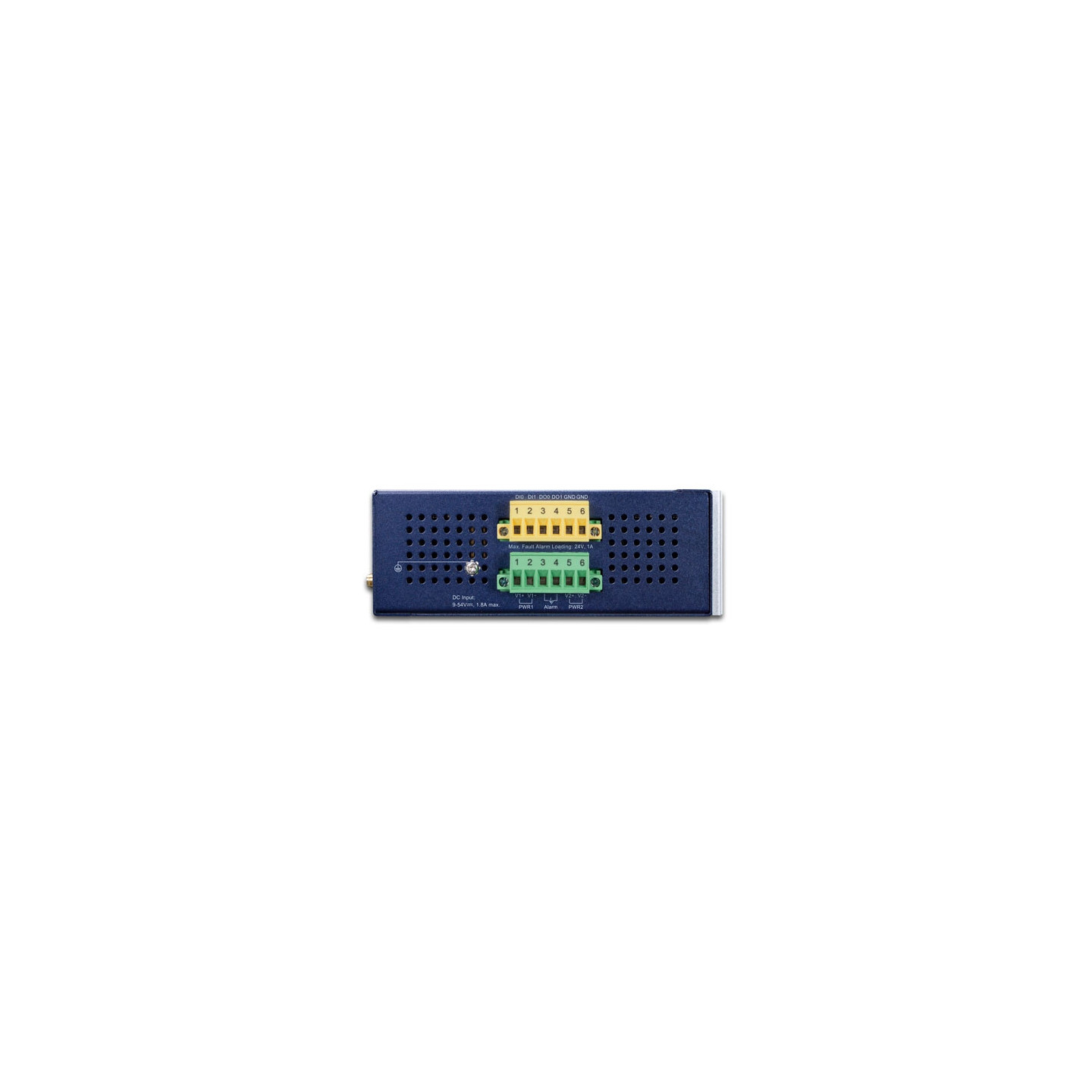

Conector Bloque de terminales extraíble de 6 pines para entrada

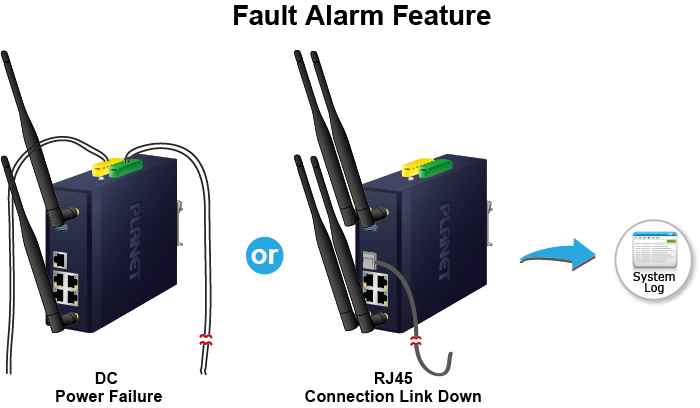

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Botón de reinicio < 5 segundos: reinicio del sistema

> 10 segundos: Predeterminado de fábrica

Recinto Carcasa metálica IP30

Dimensiones (ancho x fondo x alto) 50 x 135 x 135 mm

Peso 773 g

Requisitos de alimentación: CC 9 ~ 54 V CC, 1,8 A

Consumo de energía Máx. 6,4 vatios/ 21 BTU (sin carga a 54 V CC)

Máx. 10,8 vatios/ 36 BTU (carga completa a 54 V CC)

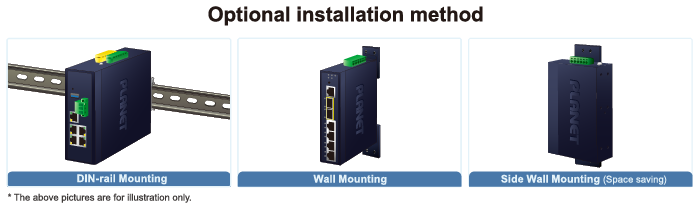

Instalación Carril DIN, de sobremesa, de pared

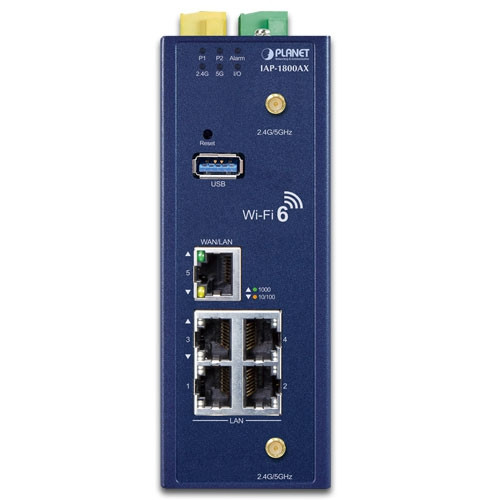

Indicadores LED Sistema:

P1 (verde)

P2 (verde)

Alarma (rojo)

E/S (rojo)

Interfaces Ethernet (puertos 1-4 puerto LAN y puerto 5 puerto WAN/LAN):

1000 LNK/ACT (verde)

10/100 LNK/ACT (ámbar)

Wi-Fi:

2,4 GHz (verde)

5 GHz (verde)

Especificaciones inalámbricas

Wi-FI estándar IEEE 802.11a/n/an/ac/ax 5GHz (2Tx2R)

IEEE 802.11g/b/n/ax 2.4GHz (2Tx2R)

Modo de banda Modo simultáneo de 2,4 GHz y 5 GHz

Modulación de datos 802.11ax: MIMO-OFDMA (BPSK / QPSK / QPAM / 16QAM / 64QAM / 256QAM, 1024QAM)

802.11ac: MIMO-OFDM (BPSK / QPSK / 16QAM / 64QAM / 256QAM)

802.11a/g/n: OFDM (BPSK / QPSK / 16QAM / 64QAM)

802.11b: DSSS (DBPSK / DQPSK / CCK)

Antena Antenas externas de doble banda de 4 dBi a 2,4 GHz y 5 GHz con conectores macho RP-SMA para Wi-Fi

Rango de frecuencia

Canales de operación 2.4GHz

América FCC: 1~11

Europa ETSI: 1~13

5GHz

América FCC:

No DFS: 36, 40, 44, 48, 149,153,157,161,165

DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 132, 136, 140

Europa ETSI:

No DFS: 36, 40, 44, 48

DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140

La lista de canales de 5 GHz puede variar en diferentes países de acuerdo con sus regulaciones.

Ancho del canal 20 MHz, 40 MHz, 80 MHz

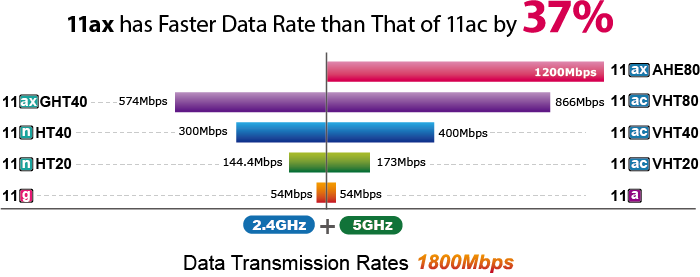

Velocidades de transmisión de datos Transmisión: 600 Mbps* para 2,4 GHz y 1200 Mbps* para 5 GHz

Recepción: 600 Mbps* para 2,4 GHz y 1200 Mbps* para 5 GHz

*La distancia de transmisión estimada se basa en la teoría. La distancia real puede variar en diferentes entornos.

Potencia de transmisión 11B: 23dBm +/- 1.5dbm @11Mbps

11G: 20dBm +/- 1.5dbm @54Mbps

11g/n: 20dBm +/- 1.5dbm @MCS7, HT20

17dBm@MCS7, HT40

11a: 19.5dBm +/- 1.5dbm @54Mbps

11a/n: 19.5dBm+/- 1.5dbm @MCS7, HT20

17dBm@MCS7, HT40

11ac HT20: 20+/-1.5dBm @MCS8

11ac HT40: 17+/-1.5dBm @MCS9

11ac HT80: 14.5+/-1.5dBm @MCS9

11ax HT20: 20+/-1.5dBm @MCS9

11ax HT40: 17 +/- 1.5dBm @MCS9

HT80 de 11 ejes: 14,5 +/- 1,5 dBm @MCS11

Sensibilidad del receptor 11b: -99dBm @11Mbps

11g: -95dBm @54Mbps

11g/n: -90dBm @HT20, MCS7

-86dBm @HT40, MCS7

11a: -90Bm @54Mbps

11a/n: -85dBm @HT20, MCS7

-81dBm @HT40, MCS7

11ac: -90dBm +/- 2dBm @VHT20 MC s8

11ac: -85dBm +/- 2dBm @VHT40 MCS9

11ac: -68dBm +/- 2dBm @VHT80 MCS9

11ax: -61dBm +/- 2dBm @HE20 MCS11

11ax: -58dBm +/- 2dBm @HE40 MCS11

11ax: -55dBm +/- 2dBm @HE80 MCS11

Seguridad de encriptación WPA3 Personal, WPA2/WPA3 Personal

WPA2 Personal (AES), WPA2 Personal (TKIP), WPA2 Personal (TKIP+AES)

WPA/WPA2 Personal (AES), WPA/WPA2 Personal (TKIP), WPA/WPA2 Personal (TKIP+AES)

WPA2 Enterprise, WPA/WPA2 Enterprise

Funciones de gestión

Interfaces de administración básicas Navegador

web SNMP v1, v2c

Utilidad

de descubrimiento inteligente PLANET Compatible con el controlador PLANET NMS

Interfaces de gestión seguras TLS 1.1, TLS 1.2, TLS 1.3

SNMP v3

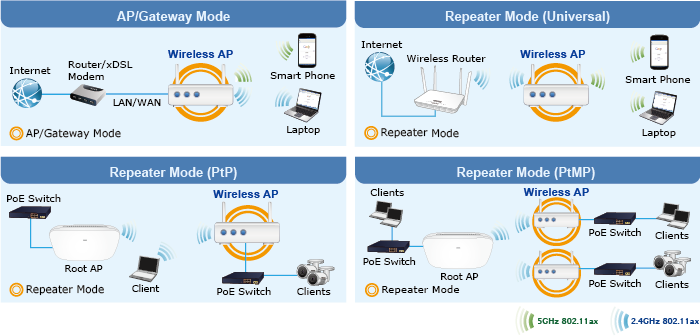

Modos de operación Repetidor de puerta de enlace

de punto de acceso (predeterminado)

LAN Cliente DHCP IP estática/*

WAN IP estática

IP

dinámica PPPoE/PPTP/L2TP

VLAN Asignación de SSID a VLAN IEEE 802.1Q (VID: 1~4094)

a hasta 4 SSID

Seguridad inalámbrica Habilitar/deshabilitar el filtrado de direcciones MAC inalámbricas

de transmisión

SSID Aislamiento de usuario

SSID máx. 8 (4 por radio)

Máx. clientes inalámbricos 150 (se sugiere 100, dependiendo del uso)

Wi-Fi avanzado Selección

automática de canales Control de potencia de transmisión de 5 niveles:

- Máx. (100%)

- Eficiente (75%)

- Mejorado (50%) - Estándar (25%)

o Mín. (15%)

Control

de límite de cliente Umbral de cobertura

*Gráfico

de análisis de canales Wi-Fi Roaming

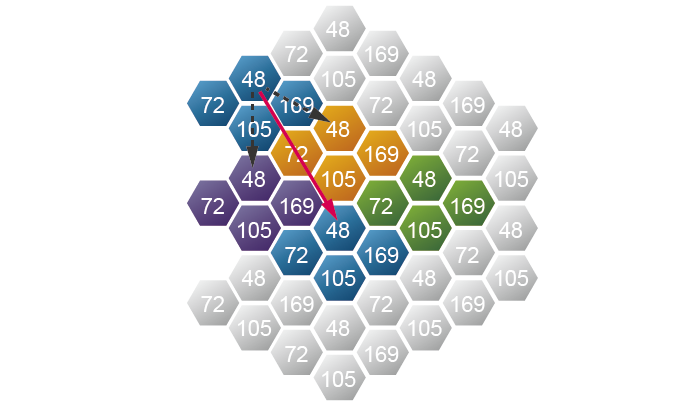

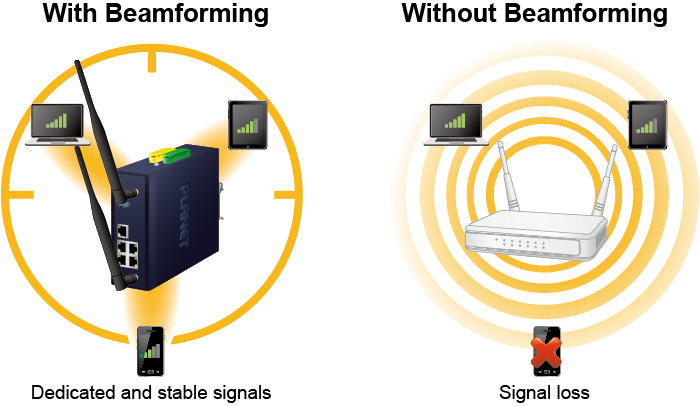

continuo Formación de haces Coloración

BSS Partición WLAN de

2,4 GHz Partición

WLAN de 5 GHz Umbral RTS

Roaming inalámbrico IEEE 802.11k, 802.11v y 802.11r

QoS inalámbrico Soporta Wi-Fi Multimedia (WMM)

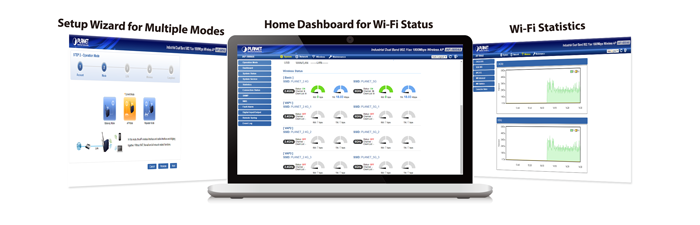

Gestión de sistemas Asistente

de configuración Gestión remota a través de PLANET DDNS/ Easy DDNS

Copia de seguridad y restauración

de la configuración Compatible con UPnP

Admite proxy

IGMP Admite PPTP / L2TP / IPSec VPN Pass-through

Admite diagnóstico de portal cautivo, servidor/cliente RADIUS (modo de puerta de enlace)

Monitoreo de estado Panel de control Estado/servicio del

sistema

Estadísticas

Estado de la conexión

Gestión de eventos Registro del sistema

remoto Registro de eventos locales

Autocuración Admite la configuración de reinicio automático por día/hora

Gestión centralizada Controladores aplicables:

- NMS-500, NMS-1000V

- Conmutador inalámbrico: WS-1032P, WS-2864PVR

- Puerta de enlace VPN: serie VR-300, serie

IVR-300 - Aplicación PLANET CloudViewer

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 90% (sin condensación)

Almacenamiento Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 90% (sin condensación)
